10BASE5

10BASE5 (également connu sous le nom de Thick Ethernet ou Thicknet ) a été la première variante commerciale d' Ethernet . La technologie a été normalisée en 1982 sous la norme IEEE 802.3 . 10BASE5 utilise un câble coaxial épais et rigide d'une longueur maximale de 500 mètres (1 600 pieds). Jusqu'à 100 stations peuvent être connectées au câble à l'aide de prises vampires et partager un seul domaine de collision avec 10 Mbit/s de bande passante partagée entre elles. Le système est difficile à installer et à entretenir.

Le 10BASE5 a été remplacé par des alternatives beaucoup moins chères et plus pratiques : d'abord par le 10BASE2 basé sur un câble coaxial plus fin (1985), puis, une fois que l'Ethernet sur paire torsadée a été développé, par le 10BASE-T (1990) et ses successeurs 100BASE-TX et 1000BASE-T . En 2003, le groupe de travail IEEE 802.3 a déconseillé le 10BASE5 pour les nouvelles installations.

Le nom 10BASE5 est dérivé de plusieurs caractéristiques du support physique. Le 10 fait référence à sa vitesse de transmission de 10 Mbit/s. Le BASE est l'abréviation de baseband signalisation (par opposition à broadband ), et le 5 représente la longueur maximale du segment de 500 mètres (1 600 pieds).

Pour sa couche physique, 10BASE5 utilise un câble similaire au câble coaxial RG-8/U mais avec un blindage tressé supplémentaire. Il s'agit d'un câble rigide de 0,375 pouce (9,5 mm) de diamètre avec une impédance de 50 ohms , un conducteur central solide, un remplissage isolant en mousse, une tresse de blindage et une gaine extérieure. La gaine extérieure est souvent en éthylène- propylène fluoré jaune à orange (pour la résistance au feu), c'est pourquoi on l'appelle souvent « câble jaune », « tuyau orange » ou parfois avec humour « tuyau d'arrosage jaune gelé ». Les câbles coaxiaux 10BASE5 avaient une longueur maximale de 500 mètres (1 600 pieds). Jusqu'à 100 nœuds pouvaient être connectés à un segment 10BASE5.

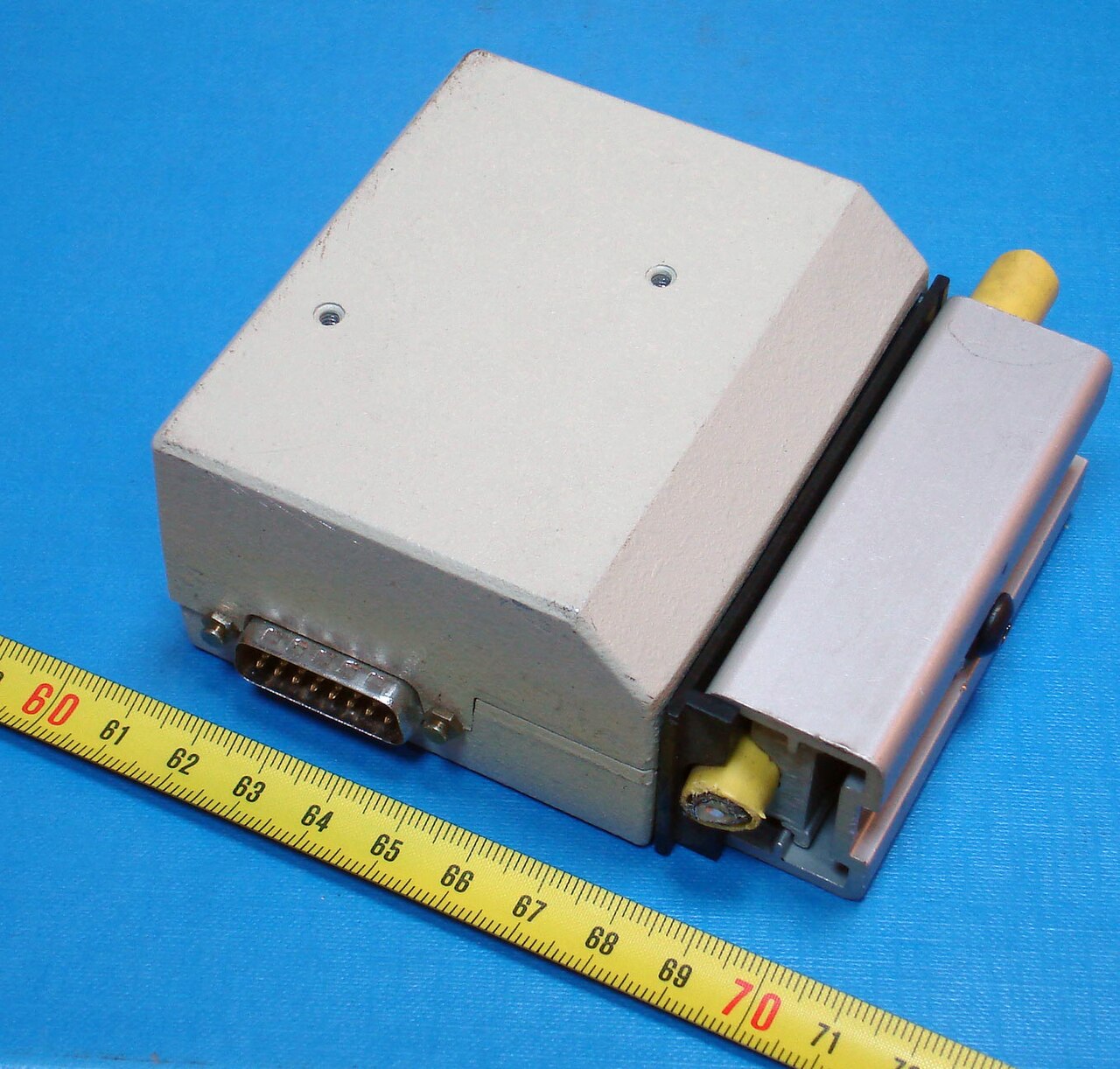

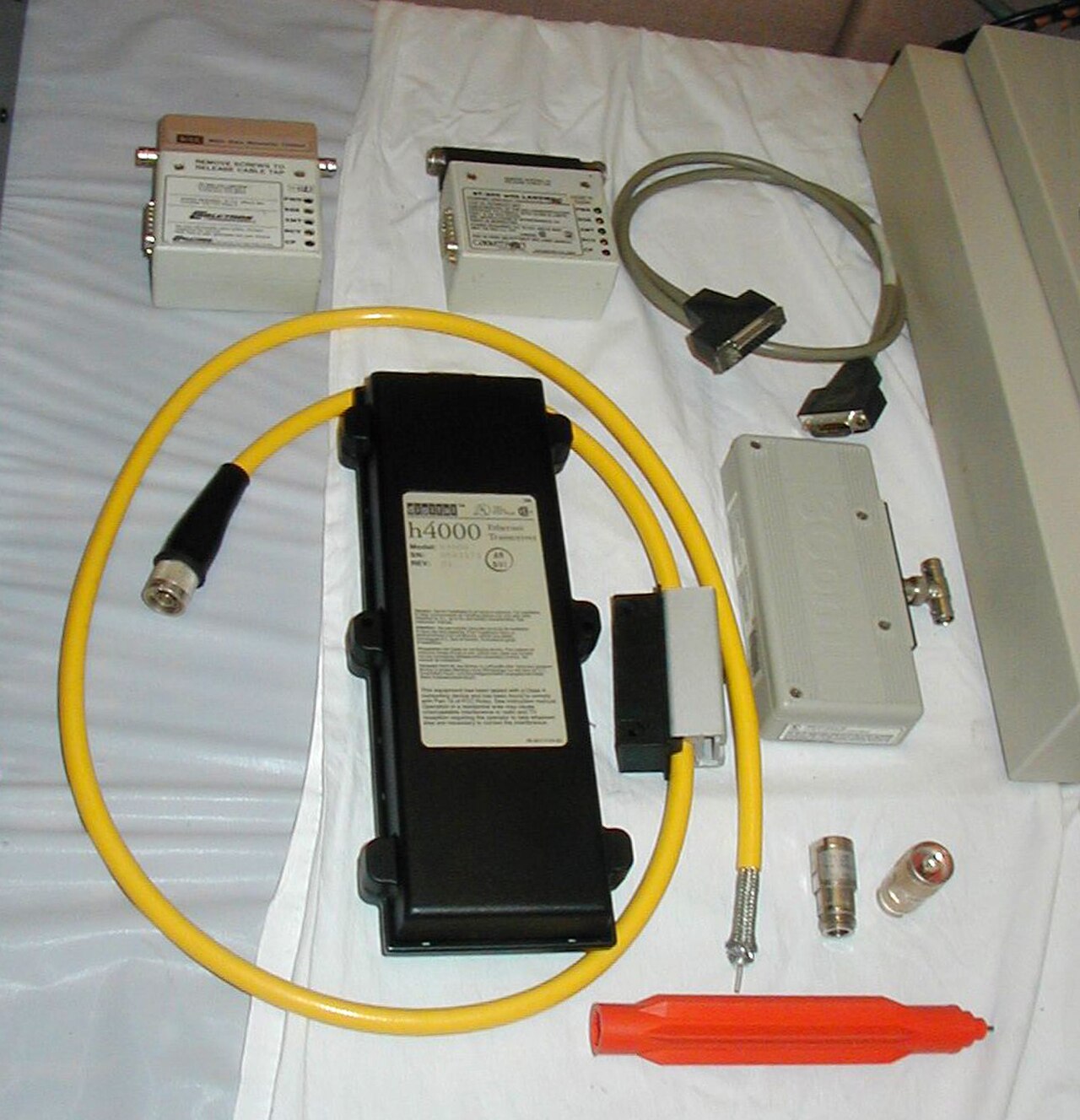

Les nœuds d'émetteur-récepteur peuvent être connectés à des segments de câble avec des connecteurs N ou via un robinet vampire , qui permet d'ajouter de nouveaux nœuds pendant que les connexions existantes sont actives. Un robinet vampire se fixe sur le câble, un trou est percé à travers le blindage extérieur et une pointe est forcée de percer les trois couches extérieures et d'entrer en contact avec le conducteur intérieur tandis que d'autres pointes mordent dans le blindage tressé extérieur. Il faut veiller à ce que le blindage extérieur ne touche pas la pointe ; les kits d'installation comprennent un « outil de carottage » pour percer les couches extérieures et un « pic à tresse » pour éliminer les morceaux errants du blindage extérieur.

Les émetteurs-récepteurs ne doivent être installés qu'à des intervalles précis de 2,5 mètres. Cette distance a été choisie pour ne pas correspondre à la longueur d'onde du signal ; cela garantit que les réflexions provenant de plusieurs prises ne sont pas en phase. Ces points appropriés sont marqués sur le câble par des bandes noires. Le câble doit être d'un seul tenant ; les connexions en T ne sont pas autorisées.

Comme c'est le cas avec la plupart des autres bus à haut débit, les segments doivent être terminés à chaque extrémité. Pour Ethernet basé sur un câble coaxial, chaque extrémité du câble est dotée d'une résistance de 50 ohms. En général, cette résistance est intégrée dans un connecteur N mâle et fixée à l'extrémité du câble juste après le dernier périphérique. En l'absence de terminaison ou en cas de rupture du câble, le signal sur le bus sera réfléchi plutôt que dissipé lorsqu'il atteint l'extrémité. Ce signal réfléchi est impossible à distinguer d'une collision et empêche la communication.

L'ajout de nouvelles stations au réseau est compliqué par la nécessité de percer le câble avec précision. Le câble est rigide et difficile à plier dans les coins. Une connexion incorrecte peut faire tomber tout le réseau et il est difficile de trouver la source du problème.
