Code couleur 25 paires

Le code couleur à 25 paires , connu à l'origine sous le nom de code couleur à nombre pair , est un code couleur utilisé pour identifier les conducteurs individuels dans le câblage à paires torsadées pour les télécommunications .

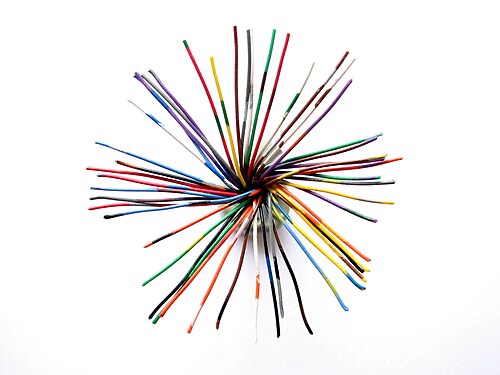

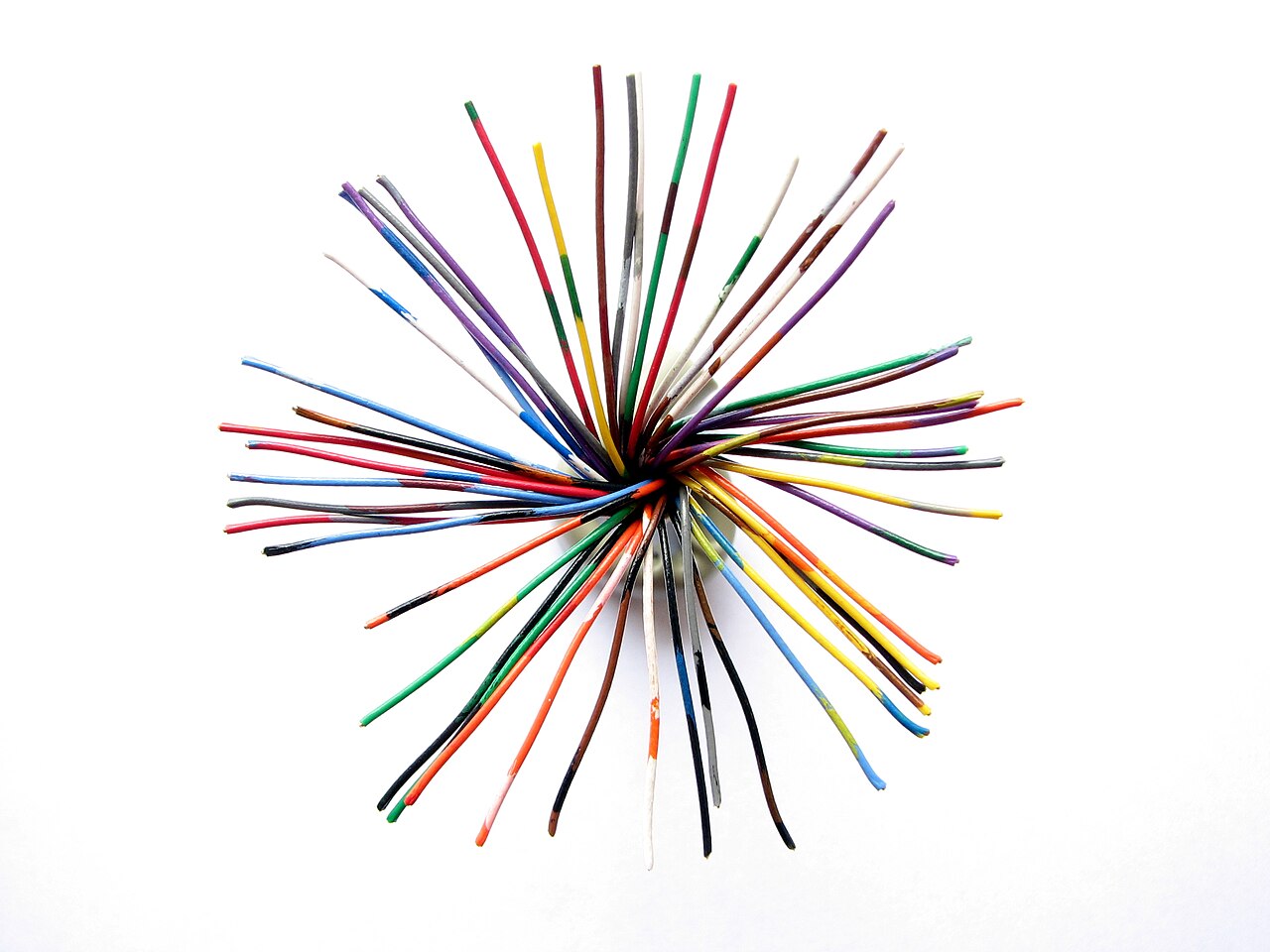

Avec le développement de nouvelles générations de câbles de télécommunication avec conducteurs isolés en polyéthylène ( PIC ) par les laboratoires Bell pour le système Bell dans les années 1950, de nouvelles méthodes ont été développées pour marquer chaque conducteur individuel dans les câbles. Chaque fil est identifié par la combinaison de deux couleurs, dont l'une est la couleur principale et la seconde la couleur secondaire. Les couleurs principales et secondaires sont choisies parmi deux groupes différents de cinq, ce qui donne 25 combinaisons de couleurs. Les combinaisons de couleurs sont appliquées à l'isolation qui recouvre chaque conducteur. En général, une couleur est une couleur de fond proéminente de l'isolation, et l'autre est un traceur, composé de bandes, d'anneaux ou de points, appliqué sur le fond. La couleur de fond correspond toujours à la couleur du traceur de son conducteur apparié, et vice versa.

Le groupe de couleurs principal ou primaire est constitué de la séquence de blanc , rouge, noir, jaune et violet ( mnémonique : Pourquoi reculer en courant ? Vous vomirez ! ). La couleur mineure ou secondaire est choisie parmi la séquence bleu, orange, vert, marron et ardoise (mnémonique : Les opérateurs de cloches offrent un meilleur service . [ 4 ). [ 5

Les paires de fils sont référencées directement par leur combinaison de couleurs ou par le numéro de paire. Par exemple, la paire 9 est également appelée paire rouge-brun . Dans les tableaux techniques, les couleurs sont souvent abrégées de manière appropriée.

Le violet est le nom standard dans l' industrie des télécommunications et de l'électronique , mais il est parfois appelé pourpre . De même, l'ardoise est une nuance particulière de gris. Les noms de la plupart des couleurs sont tirés des couleurs conventionnelles de l'arc-en-ciel ou du spectre optique, et du code des couleurs électroniques , qui utilise les mêmes dix couleurs, bien que dans un ordre différent.

Lorsqu'il est utilisé pour le service téléphonique traditionnel (POTS), le premier fil est connu sous le nom de conducteur de pointe ou de branche A (Royaume-Uni) et est généralement connecté au côté positif d'un circuit à courant continu (CC), tandis que le deuxième fil est connu sous le nom de conducteur annulaire ou de branche B (Royaume-Uni) et est connecté au côté négatif du circuit. Aucun de ces deux côtés de la ligne n'a de connexion à la terre locale. Cela crée un circuit audio équilibré avec rejet de mode commun , également connu sous le nom de paire différentielle . La convention de pointe et d'anneau est basée sur les connecteurs téléphoniques TRS de 1 ⁄ 4 pouce (6,35 mm) , qui étaient utilisés dans les standards téléphoniques aux XIXe et XXe siècles, où le contact de pointe du connecteur est séparé du contact annulaire par une entretoise d'isolation. La connexion la plus éloignée du câble est appelée la pointe , la connexion du milieu est l' anneau et la connexion (la plus grande) la plus proche du fil est le manchon .

Les petits câbles à 5 paires ou moins omettent parfois la couleur blanche du traceur des fils torsadés, car elle n'est pas nécessaire. Les gros câbles omettent généralement les deux couleurs de traceur, ce qui nécessite l'examen des deux fils d'une paire torsadée pour identifier la paire, mais comme les techniques de fabrication se sont améliorées, cela n'offre plus de réduction des coûts et est donc rarement vu.

L'ancien câblage du système Bell à l'intérieur des locaux des clients utilisait des câbles non torsadés, chaque conducteur étant d'une couleur unie différente. Le câblage à 4 conducteurs était le plus courant, mais on utilisait parfois le câblage à 6 conducteurs et les couleurs pour un maximum de 5 paires (10 conducteurs) étaient définies. Elles correspondent au code actuel de 25 couleurs comme suit :

Une application courante du code couleur à 25 paires est le câblage de l' interface Registered Jack RJ21, qui utilise un connecteur miniature à ruban femelle à 50 broches , comme indiqué dans le tableau suivant. La géométrie des broches du réceptacle (image de droite) correspond aux numéros de broches du tableau. La colonne de gauche des broches correspond aux conducteurs annulaires (R), tandis que tous les conducteurs à pointe (T) se trouvent à droite.

Pour les câbles de plus de 25 paires, chaque groupe de 25 est appelé groupe de liaison . Les groupes de liaison sont marqués avec des rubans en mylar utilisant le même système de codage couleur, en commençant par un ruban blanc/bleu, puis un ruban blanc/orange, et ainsi de suite. Le 24e groupe de liaison a un ruban violet/marron, complétant ainsi un super groupe de liaison de 600 paires.

Dans les câbles de plus de 600 paires, chacun des faisceaux de 600 paires du groupe de super liants est enveloppé d'un ruban de liant en mylar, ou d'une ficelle, correspondant aux couleurs de « pointe » du code couleur, en commençant par le blanc. Le motif recommence ensuite avec le premier groupe de 25 paires en blanc/bleu, et continue indéfiniment, par multiples de 600 paires ou parties de ceux-ci. Par exemple, un câble de 900 paires a les 600 premières paires en 24 groupes de 25 paires dans un liant blanc, et les 300 paires restantes en 12 groupes de 25 paires enveloppées dans un liant rouge.

Certains câbles sont « en miroir » ou « cadencés » selon un schéma connu dans toute l'industrie téléphonique. En commençant par le premier groupe de liants au centre, le technicien compte les groupes du câble dans une direction en spirale en fonction de l'emplacement du central ou du commutateur. Si l'on regarde le noyau du câble et que le commutateur est dans cette direction, les groupes sont comptés dans le sens inverse des aiguilles d'une montre. Si le câble est côté terrain , le comptage se fait dans le sens des aiguilles d'une montre. Il y a des indicateurs sur les rubans en mylar pour savoir où commencer pour chaque couche et un diagramme pour les différentes tailles de câbles doit être facilement disponible pour référence.

D'autres combinaisons de couleurs sont parfois utilisées pour les câbles extérieurs, notamment en dehors des États-Unis, mais ce code couleur est courant pour les câbles aériens et souterrains pouvant atteindre plusieurs milliers de paires en Amérique du Nord. Au Royaume-Uni, la Poste britannique (plus tard BT) a utilisé ce code couleur pour ce que l'on appelle aujourd'hui les câbles de spécification CW1308, en référence à la spécification « Câble et fil » n° 1308 de la Poste.

Lors de travaux d'épissure et d'installation de câbles aériens, il est courant d'utiliser un ensemble de monteur de lignes téléphoniques ou « ensemble de bout à bout » pour communiquer sur de longues distances. Pour faciliter cette opération, des paires de fils supplémentaires sont intégrées dans les câbles en utilisant des couleurs « principales » pour les deux fils (au lieu des combinaisons de couleurs principales/mineures utilisées pour le reste). Une paire supplémentaire (rouge-blanc) peut être intégrée dans des câbles de 6 à 75 paires ; deux paires (rouge-blanc et noir-blanc) peuvent être encapsulées dans des câbles de 100 à 300 paires ; et trois paires (rouge-blanc, noir-blanc et jaune-blanc) peuvent être incluses dans des câbles de 400 à 900 paires. Ces paires supplémentaires sont souvent appelées « paires de conversation » et ne sont jamais utilisées pour le service d'abonné.

Une méthode de codage couleur utilisée pour les câbles à fibres optiques , TIA-598-C , commence avec les mêmes dix premières couleurs, en ajoutant la couleur rose pour 11 et aqua pour 12.
