Carte mère ATX Comparaison de quelques formats de cartes mères courants (stylo pour l'échelle) ATX ( Advanced Technology Extended ) est une norme de format et de configuration p...
Le format ATX est un format de carte mère et d'alimentation couramment utilisé pour les ordinateurs de bureau . Ce format définit un emplacement de points de montage et une taille de panneau d'E/S communs aux cartes mères plus petites (telles que microATX , FlexATX et Mini-ITX ), ce qui les rend rétrocompatibles avec de nombreux boîtiers d'ordinateur.
microATX , FlexATX , nano-ITX et mini-ITX ) conservent la même disposition arrière, mais réduisent la taille de la carte et le nombre de ports d'extension. Les dimensions d'une carte mère ATX standard sont de 305 × 244 mm ( microATX sont compatibles avec de nombreux boîtiers ATX. Les spécifications ATX ont été brevetées par David Dent chez Intel et développées en collaboration avec Astec America , un important fabricant d' alimentations à l'époque. La première version (1.0) de la spécification ATX a été dévoilée par Intel en juillet 1995. Depuis, l'ATX a été révisée à de nombreuses reprises. La version la plus récente des spécifications des cartes mères ATX est la 2.2. La spécification la plus récente pour les blocs d'alimentation ATX12V est l'ATX 3.0, sortie en février 2022.
Le terme EATX, ou E-ATX (Extended ATX), désigne les cartes mères plus grandes que la norme ATX. Les cartes mères E-ATX partagent généralement des dimensions avec la norme SSI-EEB (Server System Infrastructure - Enterprise Electronics Bay) (30,5 x 33 cm), sans toutefois que cela soit systématique. Bien que certaines cartes mères à double socket processeur existent au format ATX, la taille plus importante du format EATX en fait le format standard pour les systèmes à double socket et pour les systèmes à socket unique disposant d'un grand nombre d'emplacements mémoire (ou de plus de deux canaux mémoire).
BTX
BTX (Balanced Technology eXtended), destinée à remplacer la norme ATX. Si certains fabricants ont adopté cette nouvelle norme, Intel a abandonné tout développement ultérieur de la norme BTX en 2006. Plaques d'E/S ATX pour connecteurs arrière de carte mère
À l'arrière du boîtier de l'ordinateur, des modifications importantes ont été apportées à la norme AT. À l'origine, les boîtiers de type AT ne comportaient qu'un connecteur pour clavier et des emplacements d'extension pour les plaques arrière des cartes d'extension. Toutes les autres interfaces intégrées (telles que les ports série et parallèle ) devaient être connectées par des fils volants à des connecteurs montés soit sur les espaces prévus par le boîtier, soit sur des supports placés dans les emplacements d'extension inutilisés.
La norme ATX spécifie une zone rectangulaire à l'arrière du système où les fabricants de cartes mères peuvent agencer les ports à leur guise. La plupart des fabricants utilisent différents agencements (selon les ports disponibles sur la carte mère). Les boîtiers sont généralement équipés d'un panneau amovible, également appelé plaque d'E/S, selon une configuration courante. Ces plaques sont généralement fournies avec les cartes mères du commerce pour une installation dans n'importe quel boîtier compatible. L'ordinateur fonctionnera correctement sans plaque, mais des ouvertures subsisteront dans le boîtier, ce qui peut compromettre le blindage contre les interférences électromagnétiques (EMI/RFI) et permettre l'infiltration de poussière et de corps étrangers. Des panneaux permettant d'installer une carte mère AT dans un boîtier ATX ont été conçus. Certaines cartes mères ATX sont livrées avec une plaque d'E/S intégrée.
L'interface ATX a également popularisé les connecteurs mini-DIN de type PS/2 pour clavier et souris. Les systèmes AT utilisaient un connecteur DIN à 5 broches pour le clavier et étaient généralement associés à des souris à port série (bien que certains systèmes disposaient également de ports souris PS/2). De nombreuses cartes mères modernes abandonnent progressivement les connecteurs de type PS/2 pour clavier et souris au profit du bus USB (Universal Serial Bus), plus moderne . Parmi les autres connecteurs anciens qui disparaissent peu à peu des cartes mères ATX modernes, on trouve les ports parallèles à 25 broches et les ports série RS-232 à 9 broches . Ils sont remplacés par des ports périphériques intégrés tels que Ethernet , FireWire , eSATA , des ports audio (analogiques et S/PDIF ), des ports vidéo (analogiques D-sub , DVI , HDMI ou DisplayPort ), des ports USB supplémentaires et le Wi-Fi.
Un problème notable de la norme ATX réside dans le fait qu'elle date d'une époque où les alimentations étaient généralement placées en haut des anciens boîtiers d'ordinateurs, contrairement aux boîtiers modernes où elles se trouvent souvent en bas. Cette configuration a engendré des problèmes d'emplacement pour certains ports, notamment le connecteur d'alimentation du processeur (4/8 broches), généralement situé sur le bord supérieur de la carte mère, ce qui est pratique pour les alimentations montées en haut. De ce fait, les câbles des alimentations montées en bas sont difficilement accessibles et nécessitent souvent une découpe spéciale dans le fond de panier pour que le câble puisse s'insérer par l'arrière et contourner la carte, ce qui complique considérablement l'insertion et la gestion des câbles. De nombreux câbles d'alimentation sont trop courts, voire inexistants, ou trop rigides pour permettre la courbure, et des rallonges sont parfois nécessaires. Les alimentations modernes sont souvent équipées de câbles plus longs pour pallier ce problème.
Variantes
Dimensions et emplacements des trous compatibles avec les cartes mères ATX, Mini-ITX et ATComparaison des tailles des cartes mères ATX ; l'arrière est à gauche. microATX (244 × 244 mm)
WTX (356 × 425 mm)
SSI MEB (411 × 330 mm)
Plusieurs modèles dérivés de l'ATX utilisent la même alimentation, les mêmes fixations et la même disposition de base du panneau arrière, mais diffèrent par leurs dimensions et le nombre de ports d'extension. L'ATX standard offre sept ports espacés de 20 mm ( microATX, plus répandu , réduit l'espacement AOpen a confondu le terme Mini ATX avec un format plus récent de
facteur de forme
Origine
Date
Taille maximale profondeur × largeur
Notes (usage typique, adoption par le marché, etc.)
ATX
Intel
1995
12 × 9,6 po (305 × 244 mm)
7
Carte mère originale, successeur de la carte mère AT
Bien que le format E-ATX standard mesure 305 × 330 mm (12 × 13 pouces Foxconn a dévoilé un prototype de carte mère Foxconn F1, de même largeur qu'une carte mère ATX standard, mais d'une longueur étendue de 366 × 244 mm (14,4 Lian Li Armorsuit PC-P80, doté de 10 emplacements pour cette carte mère, a également été dévoilé.
Le nom « XL-ATX » a été utilisé par au moins trois entreprises de différentes manières :
En septembre 2009, EVGA Corporation avait déjà lancé une carte mère « XL-ATX » de MSI a lancé la MSI X58 Big Bang en 2010, la MSI P67 Big Bang Marshall en 2011, la MSI X79 Xpower Big Bang 2 en 2012 et la MSI Z87 Xpower en 2013. Toutes mesurent EVGA Corporation a lancé une nouvelle carte mère, la « Super Record 2 » (SR-2), dont les dimensions dépassent celles de la « EVGA X58 Classified 4-Way SLI ». Cette nouvelle carte est conçue pour accueillir deux processeurs Dual QPI à socket LGA1366 (par exemple, un Intel Xeon ), à l'instar de la carte mère Intel Skulltrail qui pouvait accueillir deux processeurs Intel Core 2 Quad. Elle dispose de sept ports PCI-E et de douze emplacements pour mémoire vive DDR3. Ce nouveau modèle, baptisé « HPTX », mesure 345 × 381 mm ( RS-232 et est également utilisée par une broche des emplacements PCI classiques, principalement pour fournir une tension de référence à certains modèles de cartes son . L'alimentation 5 V (veille) est utilisée pour maintenir une tension constante, assurant ainsi la mise hors tension progressive du PC (fonctionnalité ATX), et pour alimenter l' horloge temps réel afin de préserver la charge de la pile CMOS . Une sortie −5 V était initialement requise car elle était fournie par le bus ISA . Cependant, elle a été supprimée dans les versions ultérieures de la norme ATX, suite à l'obsolescence des emplacements d'extension ISA.
À l'origine, la carte mère était alimentée par un connecteur à 20 broches. Une alimentation ATX fournit plusieurs connecteurs d'alimentation pour les périphériques et (dans les systèmes modernes) deux connecteurs pour la carte mère : un connecteur auxiliaire à 8 broches (ou 4+4 broches) fournissant une alimentation supplémentaire au processeur et un connecteur d'alimentation principal à 24 broches, une extension de la version originale à 20 broches. Connecteur Molex 39-29-9202 à 20 broches sur la carte mère. Connecteur Molex 39-01-2200 à 20 broches sur le câble. L'espacement des broches est de 4,20 mm (environ un sixième de pouce).
Brochage des connecteurs d'alimentation de la carte mère ATX 2.x, 24 broches (en haut) et quatre broches « P4 » (en bas), vus du côté de l'accouplement des prises Connecteur ATX 20 brochesConnecteur d'alimentation 24 broches pour carte mère ATX ; les broches 11, 12, 23 et 24 forment un connecteur détachable à quatre broches, ce qui le rend rétrocompatible avec les prises ATX 20 broches.
Le signal PS_ON# ( mise sous tension ) est un signal envoyé par la carte mère à l'alimentation. Lorsque ce signal est relié à la masse (par la carte mère), l'alimentation s'allume. Il est tiré en interne à +5 V à l'intérieur de l'alimentation.
PWR_OK ( « alimentation correcte » ) est un signal de sortie de l’alimentation indiquant que sa tension de sortie est stabilisée et prête à l’emploi. Il reste à l’état bas pendant une brève période (100 à 500 ms ) après la mise à l’état bas du signal PS_ON#.
L'alimentation +5 V SB ( +5 V en veille ) fournit du courant même lorsque les autres lignes d'alimentation sont hors tension. Elle peut servir à alimenter le circuit qui commande le signal de mise sous tension.
Le fil de détection +3,3 V doit être connecté à la broche +3,3 V de la carte mère ou à son connecteur d'alimentation. Cette connexion permet de mesurer à distance la chute de tension dans le câblage de l'alimentation. Certains fabricants fournissaient également un fil de détection +5 V (généralement rose) connecté à l'un des fils rouges +5 V sur certains modèles d'alimentation ; cependant, la présence de ce fil n'était pas standard et n'a jamais fait partie d'une norme ATX officielle.
En règle générale, les tensions d'alimentation doivent se situer en permanence à ±5 % de leurs valeurs nominales. Les tensions d'alimentation négatives, peu utilisées, ont toutefois une tolérance de ±10 %. Une spécification est définie pour l'ondulation dans une bande passante de 10 Hz à 20 MHz :
Alimentation (V)
Tolérance
Plage de valeurs, min. à max. (V)
Ondulation, crête à crête, max. (mV)
+5
±5% (±0,25 V)
+4,75 V à +5,25 V
LPX (Low Profile eXtension) précédent (souvent appelé à tort alimentation « AT » en raison de leur utilisation fréquente dans les systèmes AT et Baby AT ultérieurs, même si les alimentations AT et Baby AT étaient physiquement plus volumineuses). Elles partagent un système de fixation commun : quatre vis situées à l’arrière. La profondeur de 140 mm peut varier : 160, 180, 200 ou 230 mm sont utilisés pour intégrer une alimentation plus puissante, un ventilateur plus grand et/ou des connecteurs modulaires.
Principales modifications par rapport aux conceptions AT et LPX
Interrupteur d'alimentation
Les boîtiers AT d'origine (modèle plat) intègrent un interrupteur d'alimentation qui dépasse du bloc d'alimentation et affleure un orifice du châssis AT. Il s'agit d'un interrupteur DPST à bascule, similaire aux blocs d'alimentation des PC et PC-XT.
Les boîtiers d'ordinateurs de type AT (surnommés « Baby AT ») et LPX plus récents sont équipés d'un bouton d'alimentation directement relié à l' alimentation du système . Il s'agit généralement d'un interrupteur bipolaire à verrouillage dont les quatre broches sont connectées aux fils d'un câble à quatre conducteurs. Ces fils sont soit soudés au bouton d'alimentation (ce qui complique le remplacement de l'alimentation en cas de panne), soit connectés à des connecteurs à lames .

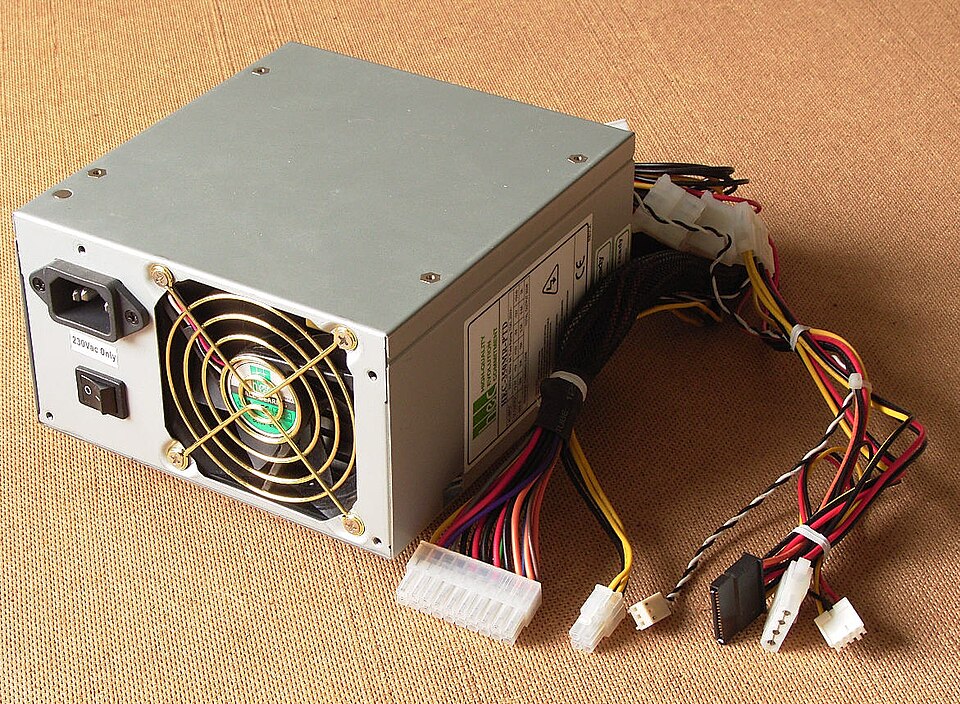

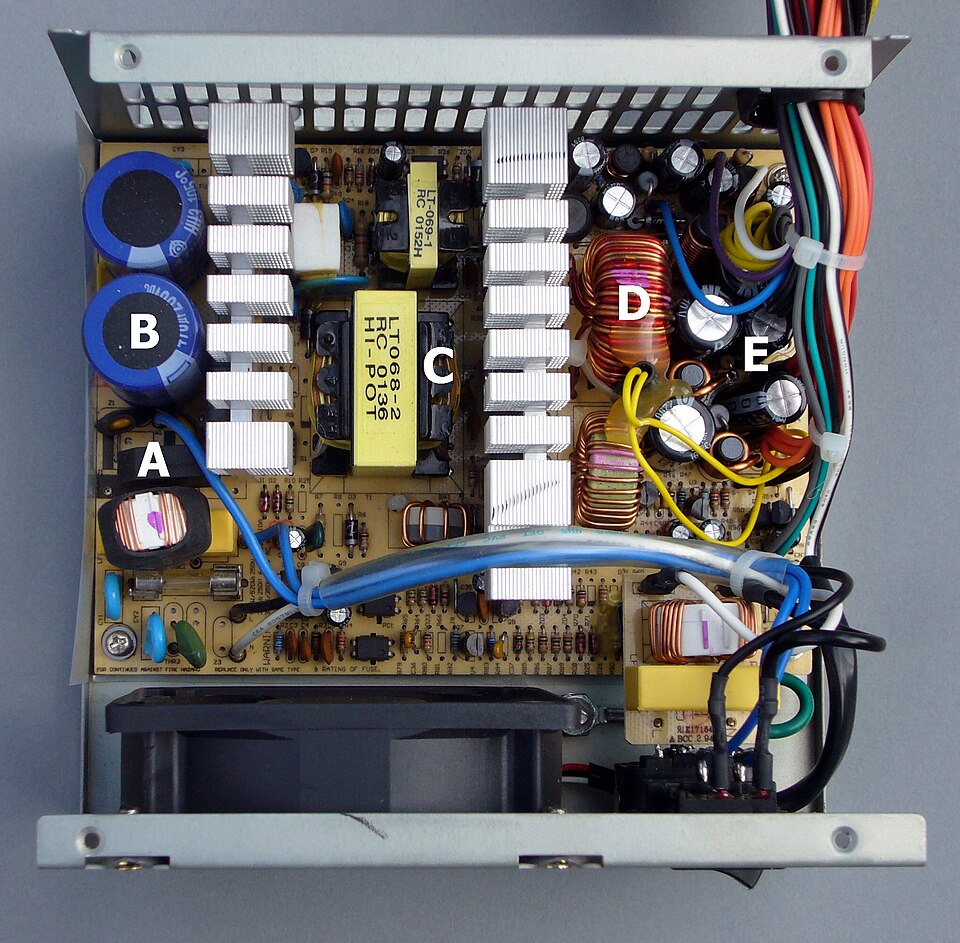

Alimentation ATX 1.3 typique . De gauche à droite, les connecteurs sont : connecteur carte mère 20 broches, connecteur « P4 » 4 broches, moniteur de vitesse du ventilateur (notez l’absence de fil d’alimentation), connecteur d’alimentation SATA (noir), connecteur « Molex » et connecteur de disquette.Vue intérieure d'une alimentation ATX
Une alimentation ATX est généralement commandée par un interrupteur électronique relié au bouton d'alimentation du boîtier et permet à ce dernier d'être éteint par le système d'exploitation . De plus, de nombreuses alimentations ATX possèdent un interrupteur manuel à l'arrière qui coupe également l'alimentation des composants. Lorsque cet interrupteur est en position « arrêt », l'ordinateur ne peut pas être allumé avec le bouton d'alimentation en façade.
Connexion d'alimentation à la carte mère
Le raccordement de l'alimentation à la carte mère a été modifié par rapport aux anciennes normes AT et LPX. Les connecteurs AT et LPX étaient similaires et pouvaient être intervertis accidentellement en forçant l'insertion des différents détrompeurs, ce qui provoquait généralement des courts-circuits et des dommages irréversibles à la carte mère (la règle générale pour une utilisation en toute sécurité consistait à connecter les connecteurs côte à côte en alignant les fils noirs). La norme ATX utilise un seul grand connecteur détrompeur, ce qui empêche toute erreur de branchement. Ce nouveau connecteur fournit également une tension de 3,3 volts, évitant ainsi aux cartes mères de devoir puiser cette tension sur le rail 5 V. Certaines cartes mères, notamment celles fabriquées après l'introduction de la norme ATX mais alors que les équipements LPX étaient encore utilisés, sont compatibles avec les alimentations LPX et ATX.
Si vous utilisez une alimentation ATX pour autre chose que l'alimentation d'une carte mère ATX, vous pouvez l'activer complètement (elle est toujours partiellement alimentée pour les périphériques de réveil) en court-circuitant la broche d'alimentation du connecteur ATX (broche 16, fil vert) à un fil noir (masse), comme le fait le bouton d'alimentation d'un système ATX. Une charge minimale sur une ou plusieurs tensions peut être requise (variable selon le modèle et le fabricant) ; la norme ne spécifie pas de fonctionnement sans charge minimale et une alimentation conforme peut s'arrêter, fournir des tensions incorrectes ou présenter d'autres dysfonctionnements, sans pour autant être dangereuse ni endommagée. Une alimentation ATX ne remplace pas une alimentation CC de laboratoire à courant limité ; elle est plutôt décrite comme une alimentation CC de grande capacité .
Flux d'air
La spécification ATX originale prévoyait que l'alimentation soit placée près du processeur, son ventilateur aspirant l'air frais extérieur et le dirigeant vers ce dernier. On pensait alors que cette configuration permettrait de refroidir le processeur sans dissipateur thermique actif. Cette recommandation a été supprimée des spécifications ultérieures ; les alimentations ATX modernes extraient généralement l'air chaud du boîtier.
Révisions des alimentations ATX
ATX d'origine

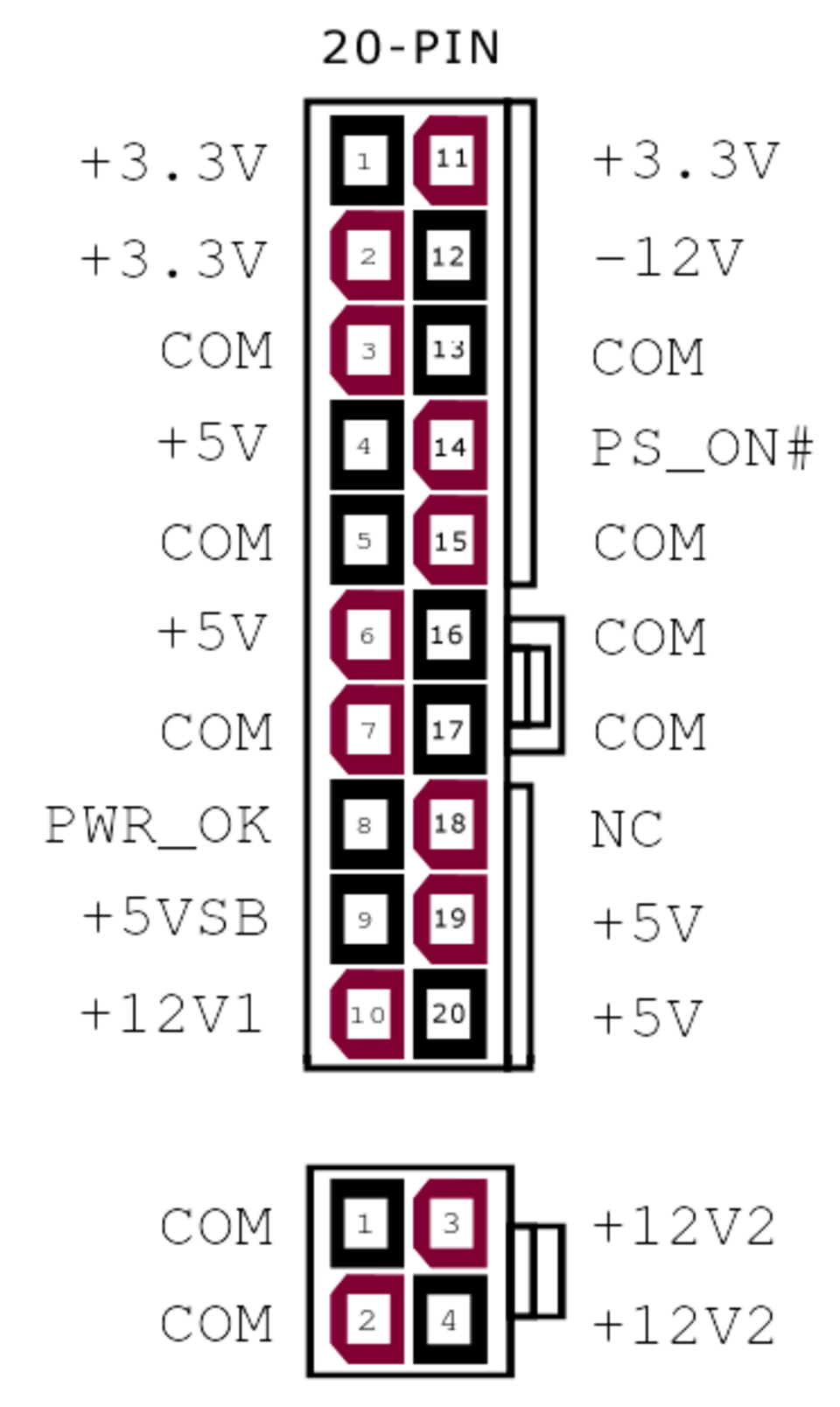

La norme ATX, introduite fin 1995, a défini trois types de connecteurs d'alimentation :
Connecteur Molex à 4 broches – directement issu de la norme AT : +5 V et +12 V pour les disques durs P-ATA , les lecteurs CD-ROM, les lecteurs de disquettes 5,25 pouces et autres périphériques.
Connecteur de disquette Berg à 4 broches – directement issu de la norme AT : +5 V et +12 V pour les lecteurs de disquettes 3,5 pouces et autres périphériques.
Un connecteur AUX supplémentaire à 6 broches fournit une alimentation additionnelle de 3,3 V et 5 V à la carte mère, si nécessaire. Il servait à alimenter le processeur sur les cartes mères équipées de modules de régulation de tension qui exigeaient des rails de 3,3 V et/ou 5 V et ne pouvaient pas obtenir une alimentation suffisante via le connecteur standard à 20 broches .
Les spécifications de distribution électrique stipulaient que la majeure partie de l'alimentation devait être fournie par les rails 5 V et 3,3 V, car la plupart des composants électroniques (processeur, mémoire vive, chipset, cartes PCI, AGP et ISA) utilisaient une tension de 5 V ou 3,3 V. Le rail 12 V était uniquement utilisé par les ventilateurs de l'ordinateur et les moteurs des périphériques (disque dur, lecteur de disquettes, lecteur CD-ROM, etc.).
ATX12V 1.x
Lors de la conception de la plateforme Pentium 4 en 1999/2000, le connecteur d'alimentation ATX standard à 20 broches s'est avéré insuffisant pour répondre aux besoins croissants en énergie. La norme a donc été profondément remaniée pour devenir l'ATX12V 1.0 (parfois appelée, à tort, ATX-P4). L'ATX12V 1.x a également été adopté par les systèmes AMD Athlon XP et Athlon 64. Cependant, certaines cartes mères Athlon XP et MP de première génération (y compris certaines cartes mères pour serveurs) ainsi que des cartes mères d'entrée de gamme plus récentes ne disposent pas du connecteur à 4 broches décrit ci-dessous.
La numérotation des révisions ATX peut prêter à confusion : ATX fait référence au format et va jusqu’à la version 2.2 en 2004 (avec les 24 broches de l’ATX12V 2.0), tandis qu’ATX12V décrit uniquement le bloc d’alimentation. Par exemple, l’ATX 2.03 est assez courante sur les blocs d’alimentation de 2000 et 2001 et inclut souvent le connecteur P4 12 V, même si la norme ne le définissait pas encore.
ATX12V 1.0
Les principaux changements et ajouts de la version 1.0 d'ATX12V (publiée en février 2000) étaient les suivants :
Augmentation de la puissance sur le rail 12 V (la puissance sur les rails 5 V et 3,3 V est restée globalement inchangée).
Un connecteur Mini Fit Jr. 4 broches supplémentaire (Molex 39-01-2040), 12 volts pour alimenter le processeur.
Rendement minimum de 68 % à pleine charge.
Officiellement appelé connecteur d'alimentation +12 V , il est communément appelé connecteur P4 car il a d'abord été nécessaire pour prendre en charge le processeur Pentium 4 .
Avant le Pentium 4, les processeurs étaient généralement alimentés par le rail 5 V. Les processeurs plus récents fonctionnent à des tensions bien plus basses, typiquement autour de 1 V, et certains consomment plus de 100 A. Il est impossible de fournir une alimentation à de si basses tensions et à des courants aussi élevés à partir d'un bloc d'alimentation standard ; c'est pourquoi le Pentium 4 a instauré la pratique consistant à la générer à l'aide d'un convertisseur CC-CC sur la carte mère, à proximité du processeur, alimenté par le connecteur 12 V à 4 broches .
ATX12V 1.1
Il s'agit d'une révision mineure par rapport à août 2000. La puissance sur le rail 3,3 V a été légèrement augmentée et d'autres modifications mineures ont été apportées.
ATX12V 1.2
Une révision relativement mineure par rapport à janvier 2002. Le seul changement significatif est que la tension de −5 V n'est plus obligatoire (elle est devenue optionnelle). Cette tension était requise par le bus ISA, qui n'est plus présent sur la quasi-totalité des ordinateurs modernes.
ATX12V 1.3
Introduite en avril 2003 (un mois après la version 2.0), cette norme a introduit quelques modifications, pour la plupart mineures. En voici quelques-unes :
Puissance légèrement augmentée sur le rail 12 V.
Augmentation de l'efficacité minimale à pleine charge de 68 % à 70 % et définition des efficacités minimales requises de l'alimentation pour les charges légères (50 % d'efficacité minimale) et typiques (60 % d'efficacité minimale).
Niveaux acoustiques définis.
Introduction du connecteur d'alimentation Serial ATA (mais défini comme optionnel).
Les instructions concernant le rail −5 V ont été supprimées (mais il n’a pas été interdit).
ATX12V 2.x
La norme ATX12V 2.x a introduit un changement de conception majeur concernant la distribution de l'alimentation. L'analyse des besoins énergétiques des PC de l'époque a permis de conclure qu'il serait bien plus économique et pratique d'alimenter la plupart des composants d'un PC à partir de rails 12 V, plutôt que de rails 3,3 V et 5 V.
En particulier, les cartes d'extension PCI Express tirent une grande partie de leur énergie du rail 12 V (jusqu'à 5,5 A), tandis que les anciennes cartes graphiques AGP ne consommaient que jusqu'à 1 A sur 12 V et jusqu'à 6 A sur 3,3 V. Le processeur est également alimenté par un rail 12 V, alors qu'il l'était par un rail 5 V sur les anciens PC (avant le Pentium 4).
ATX12V 2.0

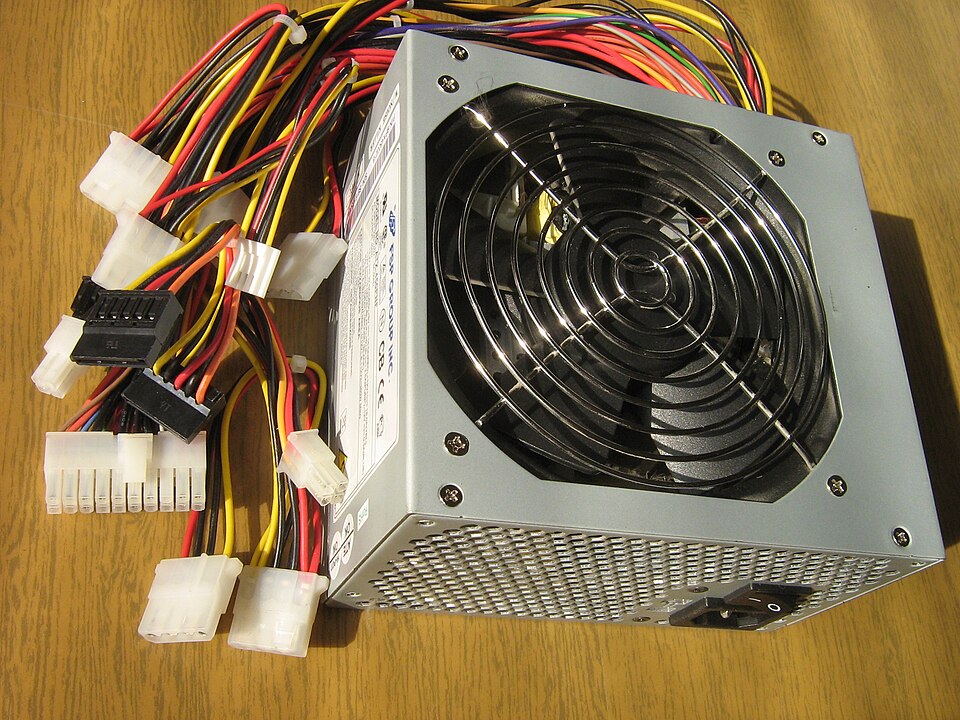

ATX-450PNF par FSP Group
Les besoins en énergie du PCI Express ont été intégrés dans l'ATX12V 2.0 (introduite en février 2003), qui définissait une distribution d'énergie assez différente de celle de l'ATX12V 1.x :
L'alimentation est désormais majoritairement fournie sur des rails 12 V. La norme spécifie que deux rails 12 V indépendants (12 V 2 pour le connecteur à quatre broches et 12 V 1 pour le reste) avec protection indépendante contre les surintensités sont nécessaires pour répondre aux besoins en alimentation en toute sécurité (certaines alimentations de très forte puissance possèdent plus de deux rails ; la norme ne fournit pas de recommandations pour ces alimentations).
La puissance sur les rails 3,3 V et 5 V a été considérablement réduite.
Le connecteur de la carte mère ATX a été étendu à 24 broches. Les quatre broches supplémentaires fournissent un circuit supplémentaire de 3,3 V, 5 V et 12 V.
Le connecteur AUX à six broches de l'ATX12V 1.x a été supprimé car les circuits supplémentaires de 3,3 V et 5 V qu'il fournissait sont désormais intégrés dans le connecteur de carte mère ATX à 24 broches.
Rendement minimal de 60 % à faible charge, 70 % à charge normale et 70 % à pleine charge.
De nombreuses autres modifications et ajouts aux spécifications
ATX12V 2.01
Il s'agit d'une révision mineure par rapport à juin 2004. Une référence erronée au rail −5 V a été supprimée. D'autres modifications mineures ont été apportées.
ATX12V 2.1
Il s'agit d'une modification mineure par rapport à mars 2005. La puissance a été légèrement augmentée sur toutes les lignes. Les exigences en matière de rendement ont été modifiées : minimum de 65 % à faible charge, 72 % à charge normale et 70 % à pleine charge. Des valeurs minimales recommandées de 75 % à faible charge, 80 % à charge normale et 77 % à pleine charge ont été introduites.
ATX12V 2.2
Également publié en mars 2005 il comprend des corrections et spécifie les bornes de fils de la série High Current pour la carte mère ATX à 24 broches et les connecteurs d'alimentation +12 V à 4 broches.
ATX12V 2.3
À compter de mars 2007, l'efficacité recommandée a été portée à 80 % (avec un minimum requis de 70 %) et la charge minimale requise pour les lignes 12 V a été abaissée. Une efficacité accrue se traduit généralement par une consommation d'énergie réduite (et moins de chaleur dissipée ), et la recommandation de 80 % met les alimentations en conformité avec les nouvelles exigences de la norme Energy Star 4.0 . La charge minimale requise permet la compatibilité avec les processeurs qui consomment très peu d'énergie au démarrage. La limite absolue de surintensité de 240 VA par rail a été supprimée, autorisant ainsi les lignes 12 V à fournir plus de 20 A par rail.
ATX12V 2.31
Cette révision est entrée en vigueur en février 2008. Elle a ajouté une spécification d'ondulation/bruit maximale autorisée de 400 millivolts aux signaux PWR_ON et PWR_OK, exige que l'alimentation CC soit maintenue pendant plus d'une milliseconde après la disparition du signal PWR_OK, clarifié le contenu harmonique de la ligne d'entrée et les exigences de compatibilité électromagnétique spécifiques à chaque pays , ajouté une section sur les systèmes Climate Savers, mis à jour les tableaux de configuration d'alimentation recommandés et mis à jour les graphiques de réglementation croisée.
ATX12V 2,32
Il s’agit du nom non officiel donné aux révisions ultérieures des spécifications v2.31, publiées en mai 2020
ATX12V 2.4
Les spécifications ATX12V 2.4 ont été publiées en août 2012. Elles sont spécifiées dans la révision 1.31 du guide de conception d'alimentation pour les facteurs de forme de plateforme de bureau , qui les nomme ATX12V version 2.4. connecteur de lecteur de disquettes optionnelle, au lieu d'être obligatoire.
ATX12V 2.51
Les spécifications de l’ATXV12 2.51 ont été publiées en septembre 2021 et ont introduit la prise en charge du mode alternatif basse consommation (ALPM) , qui remplace l’ état d’alimentation S3 traditionnel . Windows 10 implémente cette fonctionnalité sous le nom de veille moderne .
ATX12V 2,52
Les spécifications de la norme ATXV12 2.52, publiées en octobre 2021, apportent des modifications mineures, notamment l'obligation pour les fabricants d'alimentations de garantir que celles compatibles avec le mode ALPM (Alternative Low Power Mode) puissent supporter des cycles d'alimentation toutes les 180 secondes (480 fois par jour, soit 175 200 par an). Il est également recommandé que les ventilateurs de l'alimentation se mettent en marche avec un délai d'au moins deux secondes pour une meilleure expérience utilisateur.
Cette version indiquait également que le connecteur du lecteur de disquettes devait être exclu des alimentations, au lieu d'être simplement optionnel, et marquait la section de ce connecteur dans la spécification comme « À titre de référence historique uniquement ».
ATX12V 2,53
Les spécifications de l'ATX12V 2.53 ont été publiées en décembre 2021 et constituent une mise à jour mineure de la norme ATX. L'ATX12V 2.53 formule des recommandations supplémentaires en matière d'efficacité énergétique et fait référence à la spécification Energy Star Computers version 8.0 , finalisée en avril 2020.
ATX 3.x
connecteur 16 broches 12VHPWR capable de fournir jusqu'à 600 W en mode H+ et jusqu'à 675 W en mode H++ aux cartes graphiques. Ce connecteur intègre des lignes de données permettant aux composants de négocier leur consommation avec l'alimentation afin d'éviter toute surconsommation. La spécification impose également des exigences plus strictes en matière de gestion des pics de tension, à savoir deux fois la puissance nominale pendant 100 microsecondes.
L' alimentation −12 V est désormais spécifiée comme optionnelle sur le connecteur de la carte mère ATX , et certains fabricants d'alimentations (par exemple Corsair) ont commencé à la supprimer de leurs produits. Cependant, en 2025, certaines cartes mères (par exemple, les modèles récents d'ASRock) utilisaient encore l' alimentation −12 V – généralement pour alimenter l'amplificateur audio intégré – et les fonctions qui en dépendent ne fonctionneront pas correctement lorsqu'elles sont associées à une alimentation ne fournissant pas d' alimentation −12 V.Commission de l'énergie de Californie, entrées en vigueur en 2021. Plusieurs fabricants d'équipement d'origine (OEM) utilisaient déjà une conception similaire avec des connecteurs propriétaires ; cette spécification les standardise donc.
Selon cette norme, les alimentations ne fournissent qu'une tension de sortie de 12 V. La norme ATX12VO introduit un nouveau connecteur à 10 broches pour alimenter la carte mère, remplaçant ainsi le connecteur à 24 broches de la norme ATX12V. Cela simplifie considérablement les alimentations, mais déplace la conversion CC-CC et certains connecteurs vers la carte mère. Notamment, les connecteurs d'alimentation SATA , qui comprennent des broches de 3,3 V et 5 V, doivent désormais être connectés à la carte mère au lieu d'être directement reliés à l'alimentation.
a. Brochage du connecteur selon le guide de conception des alimentations de bureau Intel ATX12VO (12 V uniquement).
Épingle
Signal
Couleur
Épingle
Signal
Couleur
5
I_PSU%
Bleu
10
12 V [Broche de détection 12 V]
Jaune
4
GND
Noir
9
12 V
Jaune
3
GND
Noir
8
12 V
Jaune
2
GND
Noir
7
12 V SB
Violet
1
PS_ON#
Vert
6
PWR_OK
Gris
SFX
Une unité d'alimentation SFX
Le format SFX (Small Form-Factor eXtended) est simplement une conception pour les boîtiers d'alimentation de petit format (SFF) (tels que ceux utilisant les interfaces microATX, FlexATX, nano-ITX, mini-ITX et NLX ), avec des spécifications d'alimentation presque identiques à celles de l'ATX. Ainsi, une alimentation SFX est en grande partie compatible broche à broche avec une alimentation ATX, la principale différence résidant dans ses dimensions réduites ; la seule différence électrique est que les spécifications SFX ne requièrent pas le rail -5 V. Étant donné que le rail -5 V n'est requis que par certaines cartes d'extension à bus ISA, cela ne pose aucun problème avec le matériel moderne et réduit les coûts de production. Par conséquent, la broche 20 de l'ATX, qui transportait le -5 V, est absente des alimentations actuelles ; elle était optionnelle dans les versions 1.2 de l'ATX et de l'ATX12V, puis supprimée à partir de la version 1.3 de l'ATX.
Le format SFX mesure 125 × 63,5 × 100 mm (largeur × hauteur × profondeur), avec un ventilateur de 60 mm, contre 150 × 86 × 140 mm pour le format ATX standard. Le remplacement optionnel du ventilateur par un modèle de 80 ou 40 mm permet d'augmenter ou de diminuer la hauteur d'une unité SFX.
Certains fabricants et détaillants commercialisent à tort des alimentations SFX comme des alimentations μATX ou MicroATX.
Certains fabricants proposent des dimensions SFX-L de 125 × 63,5 × 130 mm pour accueillir un ventilateur de 120 mm.
TFX

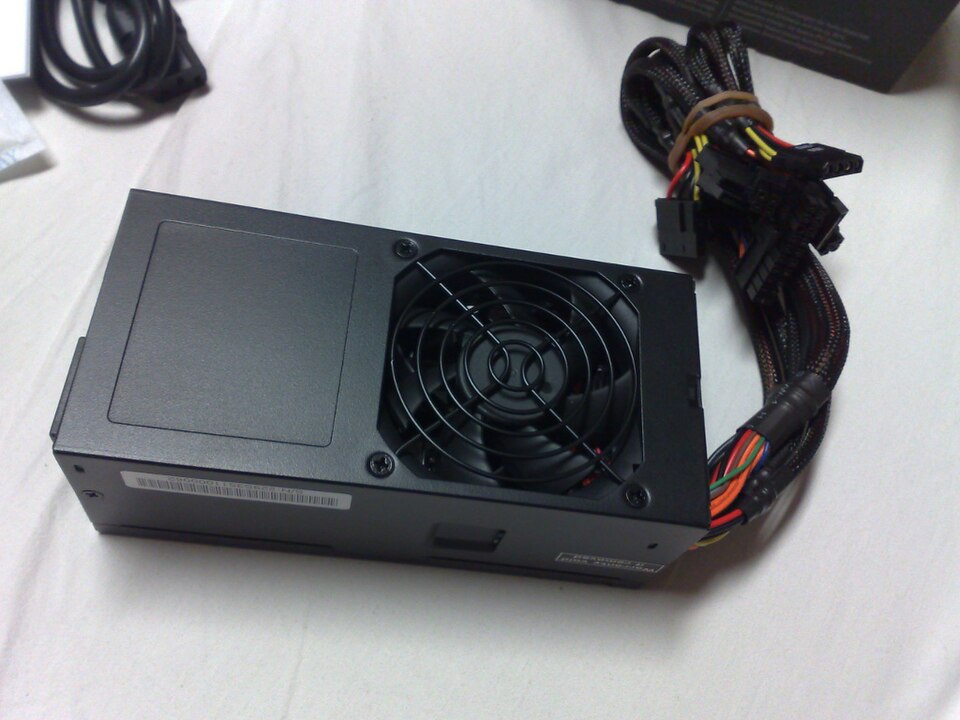

Une unité d'alimentation TFX
Le format Thin est un autre format d'alimentation compact doté de connecteurs ATX standard. Ses dimensions sont généralement (L × H × P) : 85 × 64 × 175 mm (3,34 × 2,52 × 6,89 pouces).
WTX
Les alimentations WTX sont dotées d'un connecteur de carte mère de type WTX , incompatible avec le connecteur de carte mère ATX standard.
AMD GES
Il s'agit d'une alimentation ATX12V dérivée, conçue par AMD pour alimenter sa plateforme Athlon MP (double processeur). Elle était exclusivement utilisée sur les cartes mères haut de gamme Athlon MP. Dotée d'un connecteur supplémentaire 8 broches spécifique, elle nécessite une alimentation AMD GES pour ces cartes mères (incompatibles avec les alimentations ATX 12 V).
a. Connecteur de carte mère ATX12V-GES 24 broches P1. Le brochage du connecteur de la carte mère, vue de dessus, est le suivant :
Épingle
Signal
Couleur
Épingle
Signal
Couleur
12
12 V
Jaune
24
12 V
Jaune
11
12 V
Jaune
23
GND
Noir
10
GND
Noir
22
GND
Noir
9
GND
Noir
21
3,3 V
Orange
8
3,3 V
Orange
20
3,3 V
Orange
7
3,3 V
Orange
19
3,3 V
Orange
6
GND
Noir
18
GND
Noir
5
PS_ON_N
Vert
17
−12 V
Bleu
4
GND
Noir
16
5 V SB
Violet
3
GND
Noir
15
GND
Noir
2
5 V
Rouge
14
5 V
Rouge
1
5 V
Rouge
13
5 V
Rouge
b. Connecteur de carte mère ATX12V-GES 8 broches P2. Le brochage de ce connecteur est le suivant, vu de dessus :
Épingle
Signal
Couleur
Épingle
Signal
Couleur
4
GND
Noir
8
12 V
rayures jaunes noires
3
GND
Noir
7
12 V
rayures jaunes noires
2
PWR_OK
Gris
6
12 V
rayures jaunes noires
1
5 V
Rouge
5
GND
Noir
EPS12V
L'EPS12V est définie dans la norme SSI (Server System Infrastructure) et principalement utilisée par les systèmes SMP /multicœurs tels que les processeurs Core 2 , Core i7 , Opteron et Xeon . Elle possède un connecteur ATX 24 broches (identique à l'ATX12V v2.x), un connecteur secondaire 8 broches et un connecteur tertiaire 4 broches optionnel. Afin d'assurer la rétrocompatibilité avec les cartes mères ATX12V, de nombreux fabricants d'alimentations proposent une solution alternative : le connecteur 8 broches est composé de deux connecteurs 4 broches combinables.
Modifications et ajouts aux spécifications
Les besoins en énergie des cartes graphiques hautes performances ont considérablement augmenté au cours des années 2000, et certaines cartes haut de gamme consomment plus que les capacités des ports AGP ou PCIe . Pour ces cartes, une alimentation supplémentaire était fournie via un connecteur d'alimentation standard à 4 broches, comme celui utilisé pour les périphériques ou les lecteurs de disquettes. Les cartes graphiques PCIe de milieu et haut de gamme fabriquées après 2004 utilisent généralement un connecteur d'alimentation PCIe standard à 6 ou 8 broches directement relié au bloc d'alimentation.
Efficacité
du courant domestique en courant continu régulé . Le rendement des alimentations d'ordinateurs varie d'environ 70 % à plus de 90 %.
Diverses initiatives visent à améliorer l'efficacité des alimentations d'ordinateurs. L'initiative Climate Savers Computing encourage les économies d'énergie et la réduction des émissions de gaz à effet de serre en promouvant le développement et l'utilisation d'alimentations plus performantes. La certification 80 PLUS certifie différents niveaux d'efficacité pour les alimentations et encourage leur utilisation par le biais d'incitations financières. Les alimentations performantes permettent également de réaliser des économies en consommant moins d'énergie ; elles consomment ainsi moins d'électricité pour alimenter le même ordinateur et dégagent moins de chaleur, ce qui se traduit par des économies d'énergie significatives sur la climatisation centrale en été. Les gains liés à l'utilisation d'une alimentation performante sont encore plus importants pour les ordinateurs à forte consommation énergétique.
Bien qu'une alimentation surdimensionnée offre une marge de sécurité supplémentaire contre les surcharges, elle est souvent moins efficace et consomme davantage d'électricité à faible charge qu'une alimentation de taille adaptée. Par exemple, une alimentation de 900 watts certifiée 80 Plus Silver (garantissant un rendement d'au moins 85 % pour les charges supérieures à 180 W) peut n'afficher qu'un rendement de 73 % pour une charge inférieure à 100 W, consommation typique d'un ordinateur de bureau en veille. Ainsi, pour une charge de 100 W, les pertes de cette alimentation seraient de 27 W. En revanche, si cette même alimentation était soumise à une charge de 450 W, pour laquelle son rendement maximal est de 89 %, les pertes ne seraient que de 56 W, malgré une puissance utile 4,5 fois supérieure. À titre de comparaison, une alimentation de 500 watts portant la cote d'efficacité 80 Plus Bronze (ce qui signifie qu'une telle alimentation est conçue pour avoir une efficacité d'au moins 82 % pour les charges supérieures à 100 W) peut fournir une efficacité de 84 % pour une charge de 100 W, ne gaspillant que 19 W.
