En télécommunications, un réseau d'antennes colinéaires (parfois orthographié réseau d'antennes colinéaires ) est un réseau d' antennes dipôles ou quart d'onde montées de telle manière que les éléments correspondants de chaque antenne soient parallèles et colinéaires ; c'est-à-dire qu'ils sont situés le long d'un axe commun.
Les réseaux colinéaires sont des antennes omnidirectionnelles à gain élevé . Les dipôles et les monopôles quart d'onde ont un diagramme de rayonnement omnidirectionnel dans l'espace libre lorsqu'ils sont orientés verticalement ; ils rayonnent une puissance radio égale dans toutes les directions azimutales perpendiculaires à l'antenne, la puissance du signal tombant à zéro sur l'axe de l'antenne. Le but de l'empilement de plusieurs antennes dans un réseau colinéaire vertical est d'augmenter la puissance rayonnée dans les directions horizontales et de réduire la puissance rayonnée dans le ciel ou vers la terre, où elle est gaspillée. Elles rayonnent des ondes radio polarisées verticalement . Théoriquement, lors de l'empilement d'antennes sans perte idéalisées de cette manière, le doublement de leur nombre produira le double du gain, avec une augmentation de 3,01 dB . En pratique, le gain réalisé sera inférieur à ce chiffre en raison de la propagation imparfaite du rayonnement et des pertes.
Les réseaux colinéaires sont souvent construits comme une pile de dipôles, mais peuvent également être construits comme une pile d'antennes quart d'onde phasées. Dans cette configuration, les radiateurs individuels du réseau sont souvent constitués de lignes d'alimentation coaxiales , le conducteur central d'un élément étant connecté électriquement au blindage de celui situé au-dessus, et ainsi de suite en phase alternée pour autant d'éléments spécifiés par les exigences de gain ou de longueur globale. L'élément final ou « supérieur » de la pile est un radiateur quart d'onde connecté directement au conducteur central de l'élément situé en dessous. Ce type d'antenne colinéaire est généralement logé dans un radôme en fibre de verre , pour fournir à la fois un support et une protection environnementale aux éléments coaxiaux relativement fragiles.
Un troisième type de réseau colinéaire, rarement vu en dehors des applications radio amateur VHF/UHF, utilise des éléments monopôles demi-longueur d'onde avec des bobines de déphasage entre chaque paire consécutive d'éléments pour obtenir le déphasage nécessaire. Ce style a tendance à être moins efficace en raison des pertes de bobine, mais présente l'avantage de pouvoir être construit avec les éléments se supportant eux-mêmes, éliminant ainsi le besoin d'un radôme de protection.

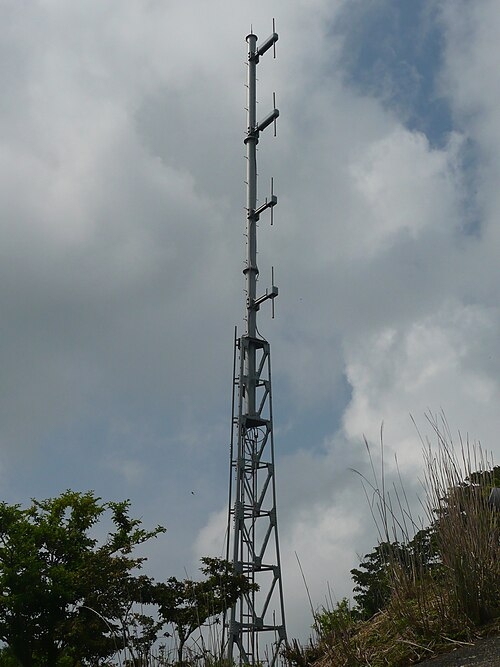

Les réseaux colinéaires sont souvent utilisés comme antennes pour les stations de base des systèmes de radio mobile terrestre qui communiquent avec les radios bidirectionnelles mobiles dans les véhicules, tels que les répartiteurs de police, de pompiers, d'ambulance et de taxi. Ils sont également parfois utilisés pour la diffusion .
Cet article intègre des éléments du domaine public issus de la norme fédérale 1037C. General Services Administration . Archivé de l'original le 22/01/2022.
