Raccord à compression

Un raccord à compression est un raccord utilisé dans les systèmes de conduits de plomberie et d'électricité pour joindre deux tubes ou tuyaux à paroi mince . Dans les cas où deux tuyaux faits de matériaux différents doivent être joints (le plus souvent en PVC et en cuivre ), les raccords seront fabriqués à partir d'un ou de plusieurs matériaux compatibles appropriés pour la connexion. Les raccords à compression pour fixer les tubes (tuyaux) ont généralement des anneaux de compression , appelés embouts ( en anglais américain ) ou olives ( en anglais britannique ), et sont parfois appelés raccords sans évasement. Il existe également des raccords évasés qui ne nécessitent pas d'embouts/olives.

Les raccords à compression sont largement utilisés dans les systèmes hydrauliques, à gaz et à eau pour permettre la connexion de tubes à des composants filetés tels que des vannes et des outils. Les raccords à compression conviennent à une variété d'applications, telles que les systèmes de plomberie dans des espaces confinés où les tuyaux en cuivre seraient difficiles à souder sans créer un risque d'incendie, et largement dans les applications industrielles hydrauliques. Un avantage majeur est que les raccords permettent une déconnexion et une reconnexion faciles.

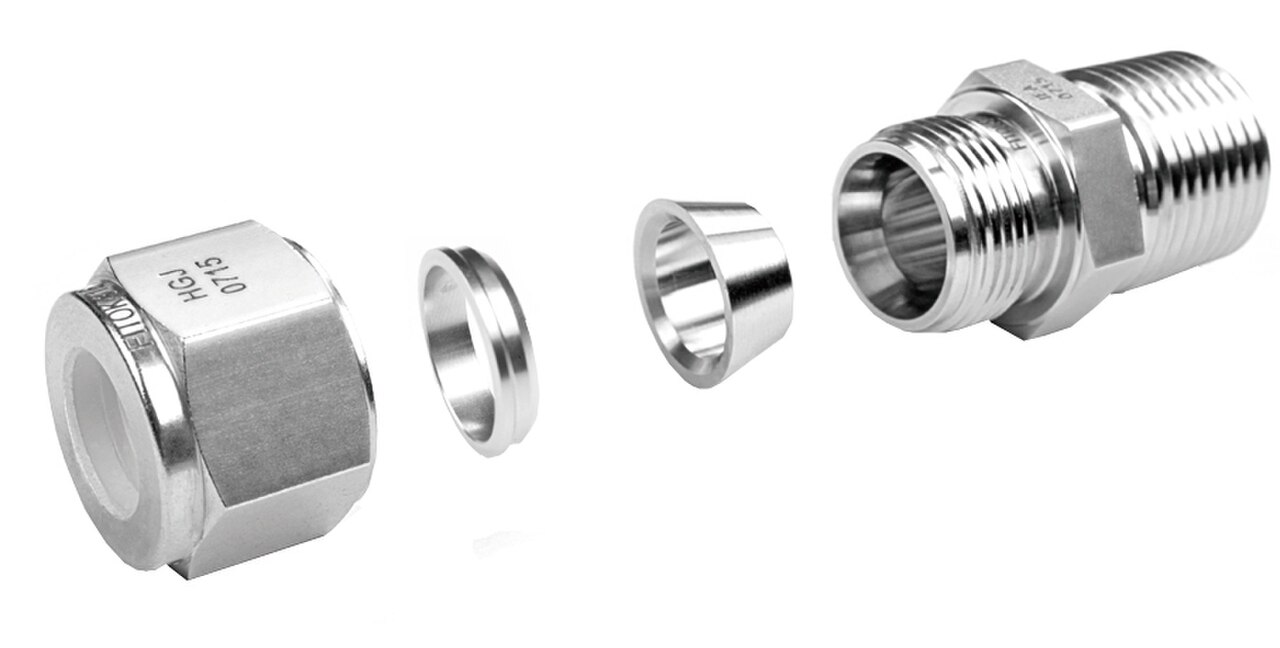

Dans les petites tailles, le raccord à compression est composé d'un écrou de compression externe et d'une bague de compression interne (ferrule) généralement en laiton, en cuivre ou en acier. Les ferrules varient en forme et en matériau, mais se présentent le plus souvent sous la forme d'un anneau à bords biseautés. Pour fonctionner correctement, la ferrule doit être orientée correctement. Dans le cas des olives en cuivre, elles sont normalement en forme de tonneau, ce qui signifie qu'elles ne peuvent pas être mal montées. Mais lorsque ce n'est pas le cas, en particulier dans les applications hydrauliques et à haute pression, la ferrule est montée de telle sorte que la face inclinée la plus longue de la ferrule soit tournée à l'opposé de l'écrou.

Lorsque l'écrou est serré, la virole est comprimée entre l'écrou et le raccord récepteur; provoquant le serrage des deux extrémités des olives en cuivre en forme de barillet autour du tuyau lorsque le milieu de la virole s'incline loin du tuyau, dans le cas des viroles de style hydraulique, elles ont actuellement une extrémité plus grande avec un chanfrein à 45 degrés qui se rétrécit (à partir du contact d'installation avec l'écrou) et la petite extrémité a généralement deux bords mordants internes, pour les applications exigeant une pression beaucoup plus élevée, qui pénètrent le diamètre extérieur du tube, les raccords doivent être serrés selon les directives de la norme DIN2353 afin de ne pas dépasser la limite élastique des viroles en acier. Le résultat est que la virole scelle l'espace entre le tuyau, l'écrou et le raccord récepteur, formant ainsi un joint étanche. Le serrage du tube par la force exercée sur le cône aux deux extrémités permet d'empêcher le mouvement du tube dans le raccord, mais seul le cône du raccord récepteur lui-même doit assurer une étanchéité complète, car s'il assure l'étanchéité (à la fois sur le tube et sur le raccord à compression), aucun fluide ne peut atteindre les filetages de l'écrou ou le cône à l'extrémité de l'écrou et provoquer des fuites. Par conséquent, certains raccords similaires peuvent être fabriqués à l'aide d'une olive avec un seul cône (ou un cône fixe scellé au tube) où l'étanchéité au niveau de ce cône empêche le fluide d'atteindre l'écrou.

Les raccords à compression de plus grande taille ne sont pas dotés d'un seul écrou pour comprimer la virole, mais d'une bride avec un anneau de boulons qui effectue cette tâche. Les boulons doivent être serrés uniformément.

Les produits d'étanchéité pour filetages tels que les pâtes à joint ( pâte à joint pour tuyaux ou ruban d'étanchéité pour filetage tel que le ruban PTFE ) ne sont pas nécessaires sur les filetages des raccords à compression, car ce n'est pas le filetage qui assure l'étanchéité du joint mais plutôt la compression de la virole entre l'écrou et le tuyau. Cependant, une petite quantité de graisse de plombier ou d'huile légère appliquée sur les filetages fournira une lubrification pour aider à assurer un serrage régulier et régulier de l'écrou de compression.

Il est essentiel d'éviter de trop serrer l'écrou, sinon l'intégrité du raccord à compression sera compromise par la force excessive. Si l'écrou est trop serré, la bague se déformera de manière incorrecte, ce qui entraînera la défaillance du joint. En effet, le serrage excessif est la cause la plus courante de fuites dans les raccords à compression. Une bonne règle de base consiste à serrer l'écrou d'abord à la main jusqu'à ce qu'il soit trop difficile de continuer, puis à serrer l'écrou d'un demi-tour supplémentaire à l'aide d'une clé ; la valeur réelle varie en fonction de la taille du raccord, car un raccord plus grand nécessite moins de serrage. Le raccord est ensuite testé : si un léger suintement est observé, le raccord est progressivement resserré jusqu'à ce que le suintement cesse.

L'intégrité du raccord à compression est déterminée par la virole, qui est facilement sujette à des dommages. Il convient donc de faire preuve de prudence lors de la manipulation et du serrage du raccord, bien que si la virole est endommagée, elle peut être facilement remplacée.

Il existe deux types de raccords à compression : les raccords standard (type A britannique/non manipulables) et les raccords évasés (type B britannique/manipulables). Les raccords standard ne nécessitent aucune modification du tube. Les raccords évasés nécessitent une modification du tube à l'aide d'un outil spécial. Les raccords standard sont généralement utilisés pour les raccordements d'eau, hydrauliques et d'air comprimé, tandis que les raccords évasés sont utilisés pour les conduites de gaz et à haute pression.

Un raccord standard peut être installé à l'aide d'une clé ordinaire pour serrer l'écrou qui l'entoure. Pour le retirer, un extracteur spécialisé est souvent utilisé pour faire glisser l'écrou et la bague hors du tube. Si la bague est difficile à retirer, elle peut être affaiblie par une coupe, en prenant soin de ne pas entailler le tuyau lors de la coupe.

Les raccords à compression sont populaires car ils ne nécessitent pas de soudure, ils sont donc relativement rapides et faciles à utiliser. Ils ne nécessitent aucun outil ni aucune compétence particulière pour fonctionner. Ils fonctionnent à des pressions plus élevées et avec des gaz toxiques. Les raccords à compression sont particulièrement utiles dans les installations qui peuvent nécessiter un démontage occasionnel ou un retrait partiel pour la maintenance, etc., car ces connexions peuvent être cassées et refaites sans affecter l'intégrité du joint. Ils sont également utilisés dans les situations où une source de chaleur, en particulier un chalumeau à souder, est interdite, ou lorsqu'il est difficile d'éliminer les restes d'eau de l'intérieur du tuyau qui empêchent le tuyau de chauffer pour permettre la soudure.

Les raccords à compression ne sont pas aussi robustes que les raccords soudés. Ils sont généralement utilisés dans des applications où le raccord ne sera pas perturbé et ne sera pas soumis à une flexion ou à une courbure. Un joint soudé est très tolérant à la flexion et à la courbure (comme lorsque les tuyaux cognent ou tremblent en raison de changements soudains de pression, par exemple causés par un coup de bélier ). Les raccords à compression sont beaucoup plus sensibles à ce type de contraintes dynamiques. Ils sont également plus volumineux et peuvent être considérés comme moins esthétiques qu'un joint soudé proprement. Les raccords à compression fonctionnent mieux lorsqu'ils sont serrés une fois et ne sont pas perturbés. Certains connecteurs à compression ne peuvent jamais être réutilisés, comme un type de bague de virole. Il ne peut jamais être réutilisé une fois qu'il a été comprimé. Ce connecteur est directement placé sur le tuyau et l'écrou est serré en comprimant la virole entre le tuyau et le corps du raccord. La compression de cette virole entraîne également une déformation du tube en cuivre. Si une connexion de type compression doit être refaite, le plus souvent, le cuivre comprimé/la virole doivent être coupés et une nouvelle virole doit être utilisée sur un morceau de tuyau propre et non comprimé. Cela permet d'assurer une connexion étanche et solide.
