Boucle arbitrée

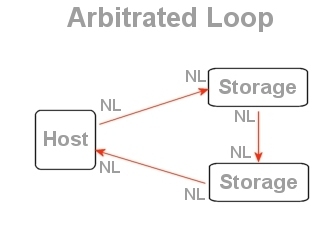

La boucle arbitrée , également connue sous le nom de FC-AL , est une topologie Fibre Channel dans laquelle les périphériques sont connectés en boucle unidirectionnelle dans une topologie en anneau . Historiquement, il s'agissait d'une alternative moins coûteuse à une topologie de structure . Elle permettait de connecter de nombreux serveurs et périphériques de stockage informatique sans utiliser les commutateurs Fibre Channel alors très coûteux . Le coût des commutateurs a considérablement baissé, de sorte qu'en 2007, FC-AL était devenu rare dans la communication serveur-stockage. Il est cependant toujours courant dans les systèmes de stockage.

• Il s'agit d'une architecture série qui peut être utilisée comme couche de transport dans un réseau SCSI , avec jusqu'à 127 périphériques. La boucle peut se connecter à une structure Fibre Channel via l'un de ses ports.
• La bande passante de la boucle est partagée entre tous les ports.
• Seuls deux ports peuvent communiquer simultanément sur la boucle. Un port remporte l'arbitrage et peut ouvrir un autre port en mode semi-duplex ou duplex intégral.
• Une boucle avec deux ports est valide et a la même topologie physique qu'un point à point , mais agit toujours comme une boucle en termes de protocole.
• Les ports Fibre Channel capables de communiquer en boucle arbitrée sont NL_port ( port de boucle de nœud ) et FL_port ( port de boucle de structure ), collectivement appelés L_ports. Les ports peuvent se connecter les uns aux autres via un concentrateur, avec des câbles reliant le concentrateur aux ports. Les connecteurs physiques du concentrateur ne sont pas des ports au sens du protocole. Un concentrateur ne contient pas de ports.
• Une boucle arbitrée sans port fabric (avec uniquement des NL_ports) est une boucle privée .
• Une boucle arbitrée connectée à une structure (via un FL_port) est une boucle publique .
• Un NL_Port doit fournir des fonctions de connexion à la structure (FLOGI) et d'enregistrement de nom pour initier la communication avec un autre nœud via la structure (pour être un initiateur ).

La boucle arbitrée peut être câblée physiquement en anneau ou à l'aide d'un concentrateur. L'anneau physique cesse de fonctionner si l'un des périphériques de la chaîne tombe en panne. Le concentrateur, en revanche, tout en conservant un anneau logique, permet une topologie en étoile au niveau du câble. Chaque port de réception du concentrateur est simplement transmis au port de transmission actif suivant , contournant ainsi les ports inactifs ou défaillants.

Les concentrateurs Fibre Channel ont donc une autre fonction : ils fournissent des circuits de dérivation qui empêchent la boucle de se rompre en cas de panne ou de retrait d'un périphérique. Si un périphérique est retiré d'une boucle (par exemple, en retirant sa prise d'interconnexion), le circuit de dérivation du concentrateur détecte l'absence de signal et commence immédiatement à acheminer les données entrantes directement vers le port suivant de la boucle, en contournant entièrement le périphérique manquant. Cela confère aux boucles au moins une certaine mesure de résilience : la panne d'un périphérique dans une boucle ne rend pas la boucle entière inutilisable.
