Panneau indicateur d'appel

L'indicateur d'appel de panneau , ou PCI, est une forme de signalisation utilisée entre deux centraux téléphoniques . Il était également appelé à l'origine indicateur d'appel relais (RCI).

Conçu à l'origine avec le central téléphonique de type panneau , le PCI était destiné à permettre aux abonnés des centraux entièrement automatisés de composer des numéros dans les centraux manuels de la même manière qu'ils composaient des numéros dans leur propre central. Pour que le PCI atteigne son objectif, le central téléphonique envoyait le numéro demandé au central manuel, où le numéro était affiché sur l'écran d'un opérateur. L' opérateur du standard d'un central manuel compatible PCI lit le numéro sur l'écran de l'indicateur d'appel et termine l'appel de la manière habituelle. En tant que format de signalisation inter-bureaux, le PCI est l'une des multiples options retenues pour la compatibilité dans le commutateur Crossbar n° 5 , un système ultérieur qui a servi de plate-forme pour les premiers services téléphoniques à bouton-poussoir DTMF .

Dans le système téléphonique britannique Director , l'indicateur d'appel codé (CCI) remplissait un rôle similaire, car il affichait les numéros de téléphone composés au central manuel local dans une zone mixte (automatique et manuelle) de numéros liés .

Le numéro de téléphone américain habituel à sept chiffres se compose d'un code de bureau à trois chiffres et d'un numéro de ligne à quatre chiffres dans le bureau donné. Après qu'un appelant dans un bureau à panneau a composé le code du bureau, l' expéditeur a recherché le type de bureau appelé (panel, manuel, etc.) et si le PCI devait être utilisé. Ensuite, l'expéditeur a trouvé une ligne réseau vers le bureau appelé. Une fois qu'une ligne réseau avait été trouvée et que la décision d'utiliser le PCI avait été prise, l'expéditeur envoyait les chiffres au bureau manuel où ils étaient affichés pour l'opérateur.

Comme l'opératrice n'avait besoin que des quatre derniers chiffres du numéro de téléphone pour effectuer l'appel, les trois premiers chiffres composés n'étaient pas envoyés au bureau manuel. Cependant, pour deux raisons, PCI envoie toujours des numéros à cinq chiffres plutôt qu'à quatre (et l'appelant peut avoir besoin de composer huit chiffres plutôt que sept).

Le système de panneau a été conçu pour fonctionner avec des bureaux manuels comptant jusqu'à 10 500 lignes. Les appelants composaient le code du bureau suivi du numéro de ligne au sein du bureau. Pour les lignes de 10 000 et plus, les appelants composaient donc le code du bureau et un numéro de ligne à cinq chiffres. Pour les bureaux comptant moins de 10 000 lignes, les appelants composaient quatre chiffres, mais PCI envoie un 0 au début.

De plus, lorsque le bureau du panel a été conçu, de nombreuses personnes utilisaient des lignes partagées . Les numéros de lignes partagées étaient répertoriés avec un J, M, R ou W après le numéro de ligne. L'appelant composait le code du bureau, le numéro de ligne et le chiffre correspondant à la lettre. Les lettres de groupe remplacent le chiffre des dix mille décrit ci-dessus. Autrement dit, PCI envoie la lettre suivie du numéro de ligne à quatre chiffres. Les lettres de groupe et les numéros de ligne supérieurs à 10 000 ne peuvent donc pas être utilisés ensemble.

Dans certains cas particuliers, les appels via un bureau tandem utilisaient également la signalisation PCI. Cette technique a été développée à l'origine avec les tandems manuels d'opérateurs et a ensuite été étendue aux tandems basés sur des machines. Pour cette classe de tandem spéciale, les sept chiffres composés étaient envoyés au bureau distant. Dans le cas d'un tandem manuel, les opérateurs disposaient d'un écran spécial à sept segments qui affichait l'intégralité du numéro de téléphone. Dans les tandems mécaniques ultérieurs, la signalisation PCI a été utilisée car elle était plus rapide que la signalisation par impulsions réversibles et permettait ainsi des temps d'appel plus rapides.

Les chiffres sont envoyés dans l'ordre du plus significatif au moins significatif. La lettre de la partie est envoyée en premier, car elle remplace le chiffre des dix mille.

En général, chaque chiffre est envoyé sous forme de groupe de quatre bits ayant les valeurs de position 1, 2, 4 et 5. Cela peut être considéré comme une forme de code biquinaire . Le chiffre des milliers est envoyé à l'aide d'un système décimal codé binaire , mais avec le bit 1 déplacé à la fin du groupe. À l'exception du bit 1 du chiffre des milliers, tous les bits sont envoyés dans l'ordre du moins significatif au plus significatif. Une transmission entière utilise vingt bits.

En considérant la transmission sous un autre angle, elle se compose de vingt « intervalles de temps » qui peuvent être remplis par des impulsions CC . Les première et troisième impulsions d'un groupe de quatre contiennent soit un courant CC positif, soit aucun courant. Les deuxième et quatrième impulsions d'un groupe de quatre contiennent soit une impulsion CC négative légère (haute résistance ) soit une impulsion CC négative forte (faible résistance). Le modèle de flux de courant (positif, négatif, positif, négatif) maintient le récepteur synchronisé avec l'émetteur. Ce modèle ne varie jamais et ne contient donc aucune information. L'existence d'un courant (dans les première et troisième impulsions) ou la résistance du courant (dans les deuxième et quatrième impulsions) véhicule l'information.

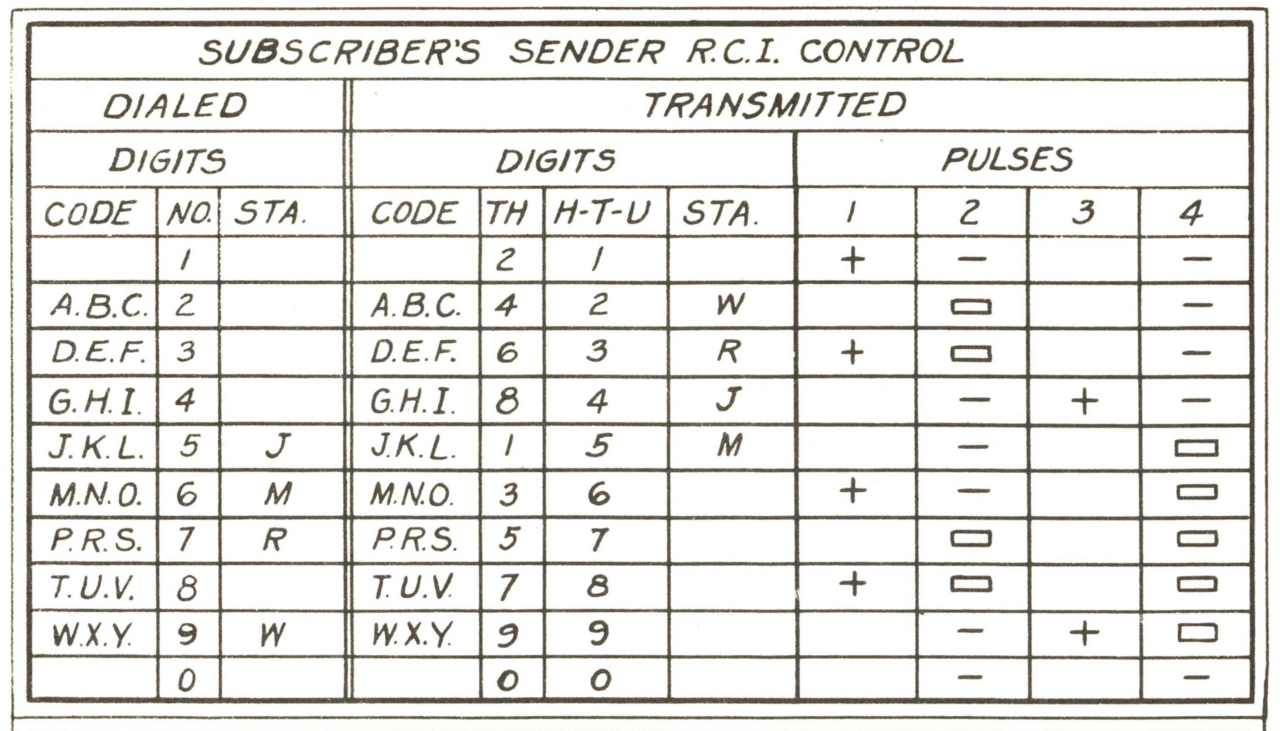

Dans le tableau ci-dessous, + représente une impulsion positive, - représente une impulsion négative légère et ▭ représente une impulsion négative importante. Notez que le chiffre des milliers (tel que transmis) est codé différemment des chiffres des centaines, des dizaines et des unités.

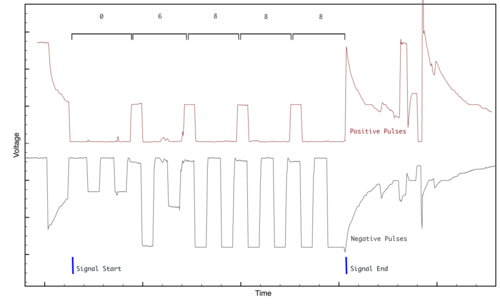

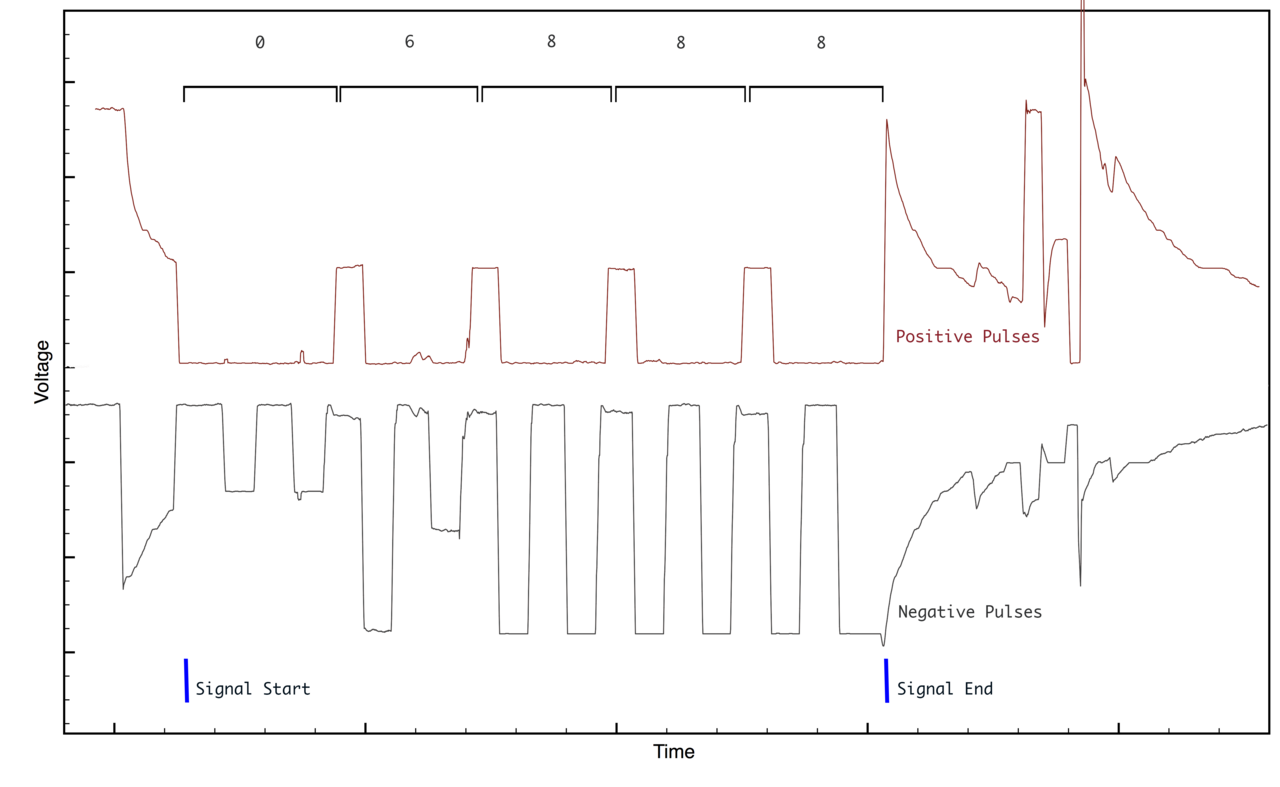

Ci-dessous, un graphique des impulsions PCI transmises depuis le commutateur du panneau du Musée des communications de Seattle. Les impulsions positives et négatives se produisent sur des fils physiquement séparés, mais sont superposées sur le même graphique pour plus de simplicité, de sorte que les valeurs de l'axe Y ne sont pas absolues. Le graphique indique le début et la fin de la transmission (en bas) et les chiffres réellement transmis (en haut).

Le central téléphonique du directeur était basé sur un système de stockage et de transmission des numéros composés, à l'origine avec des numéros à sept chiffres. Le directeur recevait les sept chiffres, utilisait les trois premiers pour déterminer le central de destination, puis envoyait les quatre derniers chiffres. Pour le fonctionnement du CCI, le directeur attendait que l'équipement du destinataire soit prêt, puis envoyait chaque chiffre sous forme d'une série d'impulsions de courant. Tout comme la signalisation PCI, chaque impulsion avait trois niveaux possibles (courant positif faible, courant négatif faible, courant négatif fort) et un chiffre était composé d'au plus quatre impulsions.
