Périlex

Perilex est le nom commercial d'un système de connecteurs d'alimentation électrique triphasés à cinq broches d'intérieur homologué utilisé en Allemagne , aux Pays-Bas et en Suède . Il a été en grande partie remplacé par le système IEC 60309 utilisé dans toute l'Europe.

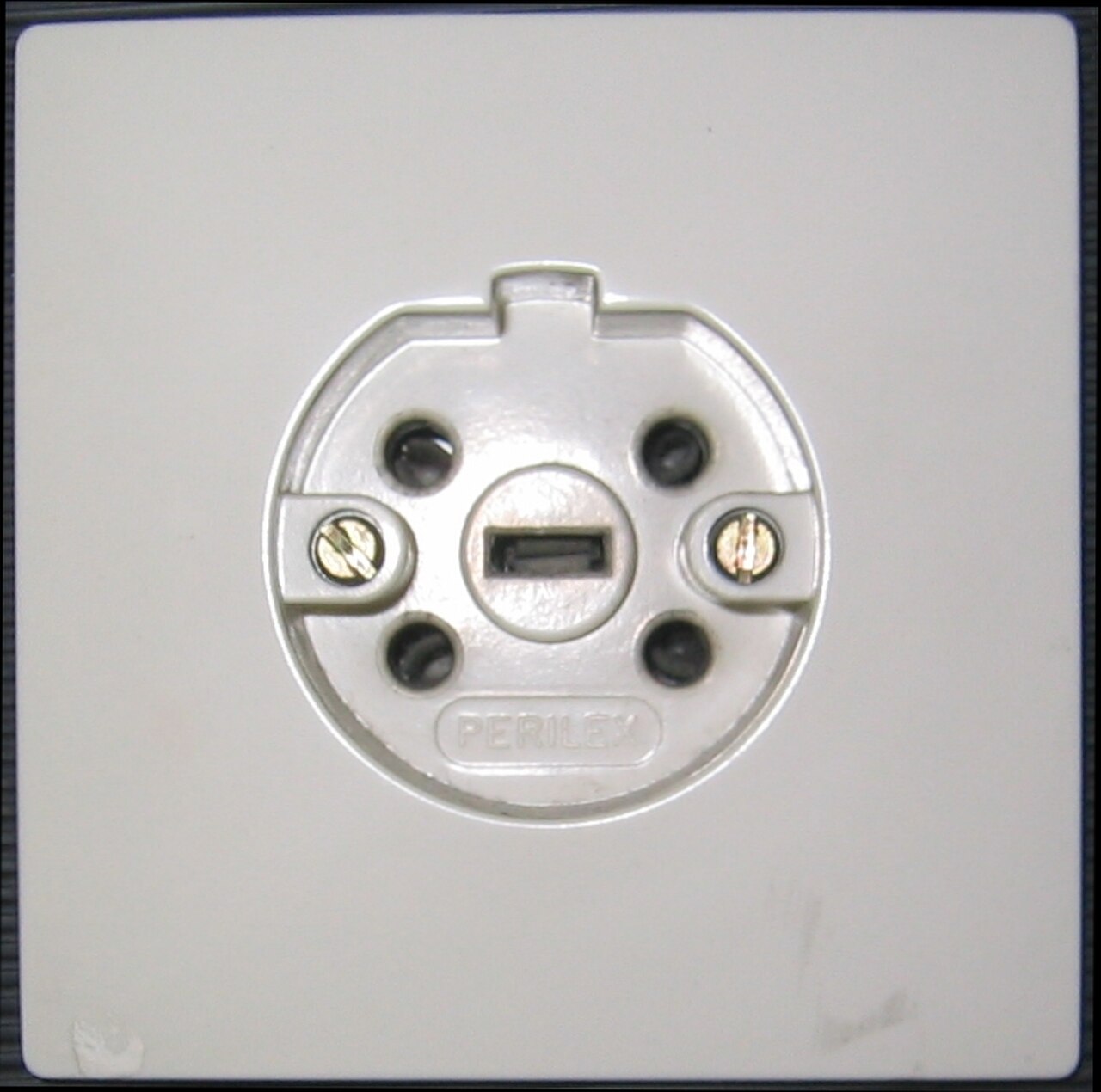

Il existe deux variantes, une version 16 A plus courante et une version 25 A rarement utilisée. Les connecteurs sont équipés de cinq broches pour la terre de protection (PE), un conducteur neutre (N) et trois conducteurs de phase (L1, L2, L3 ; anciennement : R, S, T). Comme la norme industrielle allemande VDE 0100 prescrit l'ordre des phases pour tous les types de connecteurs triphasés d'une manière incompatible avec le brochage Perilex d'origine, les connecteurs R et T peuvent avoir été intervertis. La prise PE dépasse légèrement afin de donner au PE les caractéristiques « premier compagnon, dernière rupture ». Afin de distinguer les variantes, la version 16 A a une broche PE horizontale, tandis qu'elle est verticale dans la variante 25 A.

En Allemagne, les connecteurs Perilex ont été normalisés par la norme DIN . La version 16 A est DIN 49445 (prise) et DIN 49446 (fiche) et la version 25 A est DIN 49447 (prise) et DIN 49448 (fiche). Pour une utilisation en intérieur à 25 A maximum, il a remplacé un connecteur plat ovale à 4 broches (3 phases et terre de protection) antérieur ( entre-deux-guerres ) qui était normalisé dans la norme DIN 49450 / DIN 49451. jusqu'à 100 A. Ces fiches ovales pouvaient être endommagées, accidentellement ou intentionnellement afin d'essayer d'inverser le sens de rotation d'un moteur comme ceux avec les anciens connecteurs à 3 broches, elles étaient donc considérées comme un danger qui devait être éliminé par un meilleur système. La gamme Perilex a été introduite en 1951 par le fournisseur Busch-Jaeger et est devenue d'usage courant dans les années 1960 lorsque les cuisinières électriques sont devenues populaires. Le système ovale a été supprimé en Allemagne de l'Ouest de 1974 à 1980, remplacé par le système IEC 60309 , mais son utilisation a continué en Allemagne de l'Est même après la réunification, principalement dans les fermes.

Les connecteurs Perilex étaient généralement réservés aux petites entreprises (par exemple, les boulangeries, les restaurants), aux établissements médicaux (hôpitaux, laboratoires) et aux habitations, où ils présentaient les avantages d'un format plus petit et d'une meilleure nettoyabilité. Comme les cuisinières électriques dans les cuisines restent généralement utilisées pendant des années au même endroit, leurs fils sont souvent connectés directement dans une boîte de jonction sans aucune prise, comme le chauffe-eau sans réservoir . Si les appareils sont mobiles, fréquemment branchés et débranchés et utilisés dans divers endroits, un système robuste et couramment utilisé est préférable, ainsi Perilex a été remplacé par le système IEC 60309 utilisé dans toute l'Europe. Sur les chantiers de construction et les installations industrielles, sur les foires et dans les salles de concert, les connecteurs IEC sont préférés en raison de leur meilleure robustesse et du fait qu'ils sont approuvés pour une utilisation en extérieur à moyen terme. De plus, il est déconseillé de connecter des moteurs électriques triphasés aux prises Perilex en raison de l'ambiguïté susmentionnée concernant la séquence de phases. Depuis le 1er janvier 1975, la nouvelle installation du système Perilex est « interdite » en Allemagne pour les installations industrielles, mais son utilisation reste légale dans les maisons, les hôpitaux et les petites entreprises.

Une prise conceptuellement similaire (mais incompatible) existe en Suisse sous la référence SN 441011 type 15 (10 A) et type 25 (16 A).

En France, à la place de Perilex, c'est la norme NF C 61-315 qui a été utilisée. La norme NF C 61-315 fournit des prises monophasées et multiphasées pour des valeurs nominales allant jusqu'à 32 A. Il existe plusieurs profils de fiches et de prises correspondant au nombre de phases et aux différentes valeurs nominales. Mais la norme NF C 61-315 est remplacée par la norme IEC 60309 pour une utilisation en extérieur ou un raccordement direct pour une utilisation domestique (principalement des prises de four).
