R.511

Le R.511 était un missile air-air français , développé par Matra, basé sur leurs travaux avec les Matra M.04 (R.042) et R.05. La première version du missile, le R.510 , était guidée par infrarouge et, bien que précise, avait des paramètres de fonctionnement très limités. R.530, beaucoup plus performant, en service en France, bien qu'il ait continué à être utilisé dans les unités d'entraînement jusqu'en 1976.

Le R.510 était guidé optiquement par une cellule photoélectrique infrarouge PbS avec un champ de vision de 20°. Les tests du R.510 commencèrent au champ de tir du CIEES près de Colomb-Béchar et Hammaguir , en Algérie française , en octobre 1952, et une production limitée de 100 missiles fut commandée. Cependant, le chercheur PbS était insensible et ne pouvait suivre efficacement les cibles que la nuit.

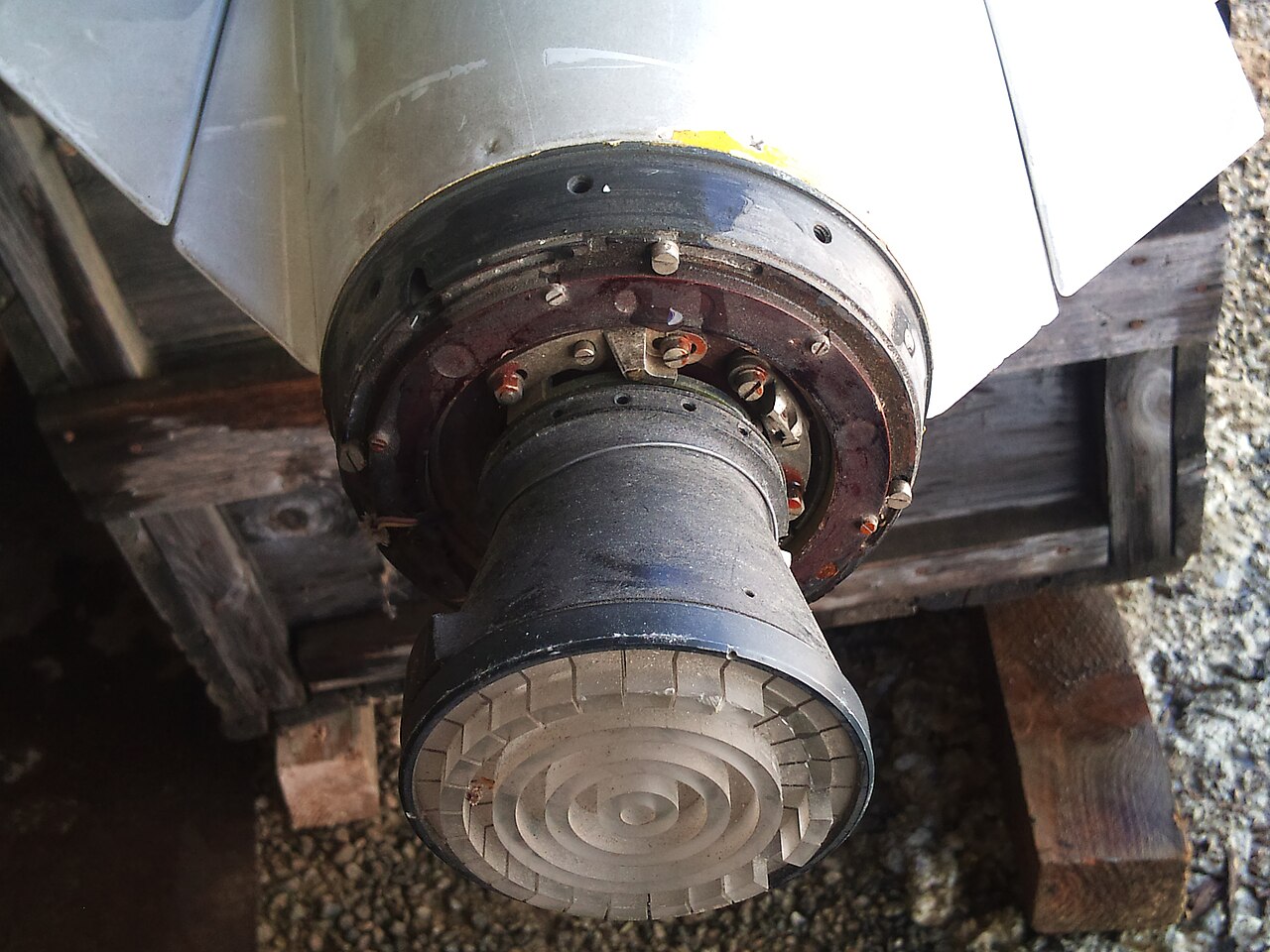

Le R.511 est entré en service en 1957, en remplacement du R.510. Le R.511 utilisait une tête autodirectrice radar semi-active Thompson-CSF qui était réglée pour se diriger vers les réflexions du radar de l'avion lanceur ; son antenne balayait de manière conique à 8° de la ligne de visée du missile à une vitesse de 225 tours par seconde. Pour les tirs à plus longue portée, les commandes de guidage étaient transmises directement au missile via une antenne sur le bord de fuite de l'aile du missile. Les limitations du radar de l'avion lanceur limitaient le fonctionnement à plus de 3 000 m (9 800 pieds).

Le missile pourrait tirer 12 g tout en voyageant à Mach 1 à 10 000 m (33 000 pieds).

R.510

Missile à tête chercheuse infrarouge avec un chercheur en PbS (sulfure de plomb). Le R.510 a été produit en nombre limité à des fins de recherche uniquement.

R.511

Missile guidé par radar passif, se dirigeant vers les réflexions du radar de l'avion lanceur. Le R.511 a été utilisé en opération sur les Vautour IIN de Sud Aviation et les Mirage IIIC de Dassault .
