Angénieux rétrofocus

L' objectif photographique rétrofocus Angénieux est un objectif grand angle qui utilise une configuration téléobjectif inversée . La popularité de cette conception d'objectif a fait du nom rétrofocus un synonyme de ce type d'objectif. L'objectif rétrofocus Angénieux pour appareils photo a été introduit en France en 1950 par Pierre Angénieux .

La configuration du téléobjectif combine des groupes de lentilles positives et négatives avec le négatif à l'arrière, ce qui permet d'agrandir l'image, ce qui réduit la distance focale arrière de l'objectif (la distance entre l'arrière de l'objectif et le plan de l'image ) à une valeur plus courte que la distance focale . Cela est dû à des raisons pratiques et non optiques, car cela permet de fabriquer des téléobjectifs plus courts et moins encombrants. Le premier téléobjectif pratique a été développé par Peter Barlow au début des années 1800, la lentille Barlow éponyme faisant référence à l' achromat négatif inséré entre l'œil et un télescope.

La configuration téléobjectif inversée fait l'inverse, en utilisant un ou plusieurs groupes de lentilles négatives à l'avant pour augmenter la distance focale arrière de l'objectif - éventuellement à un chiffre supérieur à la distance focale - afin de permettre à des pièces optiques ou mécaniques supplémentaires de s'adapter derrière l'objectif. Le groupe avant négatif sert également à augmenter l'éclairage périphérique ; certains objectifs grand angle symétriques nécessitent un filtre gradué radialement ou d'autres moyens pour rendre l'exposition uniforme sur l'ensemble du cadre.

La conception du téléobjectif inversé a été utilisée pour la première fois dans les années 1930 par Taylor-Hobson pour les premiers appareils photo Technicolor « 3 bandes », car l' unité de séparation de faisceau derrière l'objectif nécessitait un espace important, de sorte qu'une longue distance focale arrière était essentielle. Horace Lee a breveté une conception de téléobjectif inversé en 1930 avec un angle de vue de 50° et une ouverture maximale def /2 qui permettait une distance entre l'élément arrière et le plan du film d'environ 10 % supérieure à la distance focale. Joseph Ball a montré comment un appareil de séparation de faisceau pouvait être installé dans l'espace gagné. De plus, les objectifs grand angle pour les caméras de cinéma à calibre étroit devaient être de ce type en raison du mécanisme d'obturation qui devait s'insérer entre les deux.

En photographie, un appareil photo reflex mono-objectif nécessite un espace pour le miroir reflex, ce qui limite l'utilisation d'objectifs grand angle de conception symétrique. L'objectif rétrofocus a résolu ce problème en augmentant la distance entre l'élément arrière et le plan focal, ce qui permet d'utiliser des objectifs grand angle tout en conservant une visualisation et une mise au point normales. À moins que le miroir reflex ne soit verrouillé en position « haute », occultant le viseur, l'élément le plus en arrière d'un objectif non rétrofocus (grand angle symétrique) interférerait avec le mouvement du miroir lorsqu'il se soulève et s'abaisse pendant l'exposition.

Rudolf Kingslake et Paul Stevens ont déposé un brevet en 1941 pour le WA Ektanar , qui comportait un élément ménisque négatif faisant face à l'objet, suivi d'une lentille à quatre éléments/trois groupes dérivée de Tessar . Cependant, l'espacement entre le premier élément et la lentille suivante était relativement faible et donc le foyer arrière était approximativement égal à la distance focale.

Le 13 août 1949, Harry Zöllner et Rudolf Solisch ont terminé le calcul de la première version du Zeiss Jena Flektogon 35 mm f/2,8. Cet objectif a été présenté à la Foire de Printemps de Leipzig du 5 au 12 mars 1950 et la production en série a commencé en juillet 1950.

Pierre Angénieux a déposé un brevet en 1950. Dans le brevet original, il présentait deux objectifs avec un angle de vue de 65°, à peu près égal à la vue d'un objectif af=35 mm sur le format 35 mm pour appareils photo ; le premier exemplaire avait une ouverture maximale def /2,5, tandis que le deuxième exemple avait une ouverture maximale def /2.2. La société Angénieux a inventé le nom Retrofocus pour sa gamme de téléobjectifs grand angle inversés, et le nom est devenu synonyme de marque générique pour des conceptions d'objectifs similaires.

• Développement d'un téléobjectif grand angle inversé
•
  Objectif « téléobjectif inversé » Taylor-Hobson de HW Lee (1930), GB 355,452 et US 1,955,590
•
  Kodak WA Ektanar (35 mmf /3,5, 1941) par Kingslake & Stevens, d'après le brevet américain 2 341 385
•

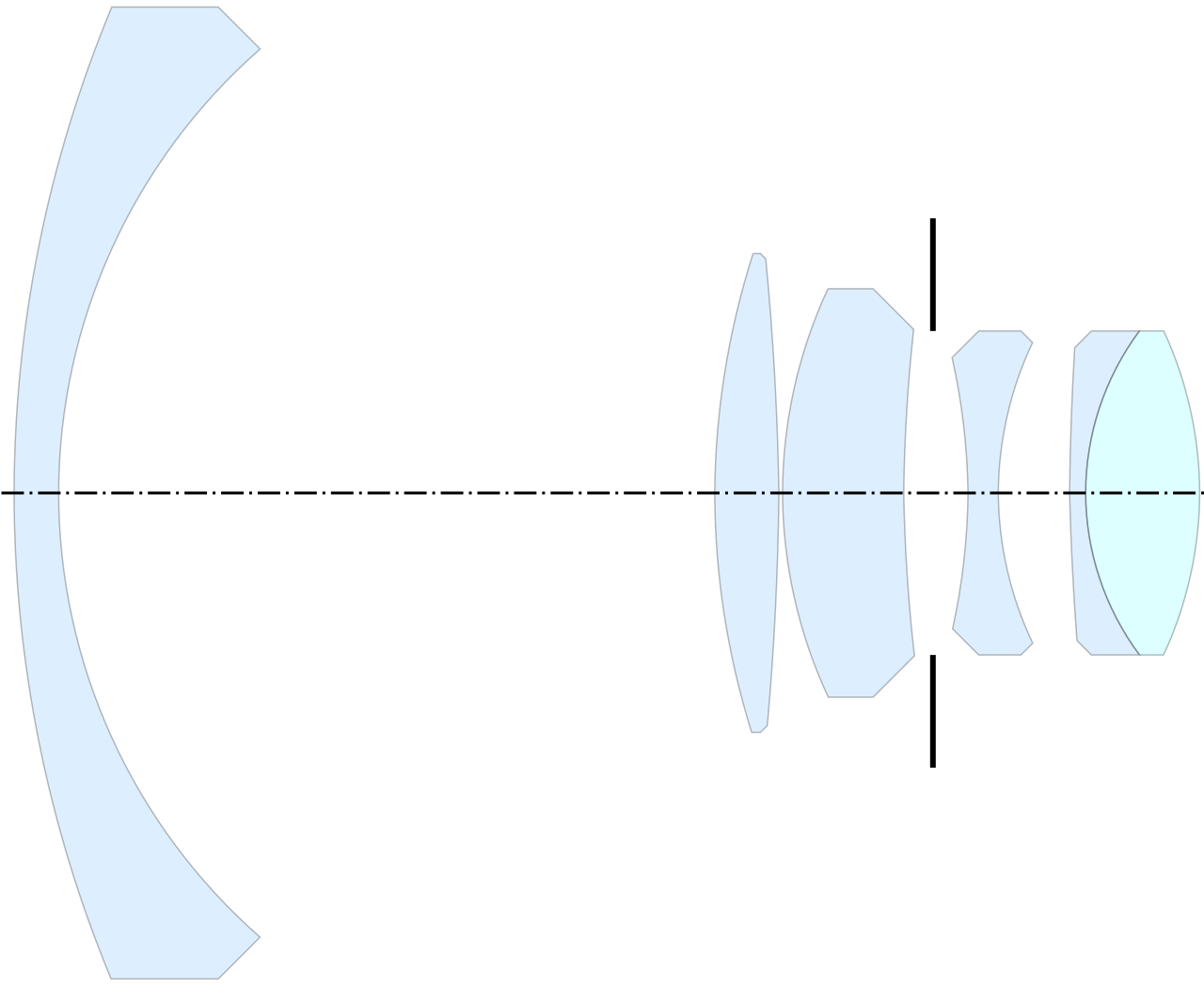

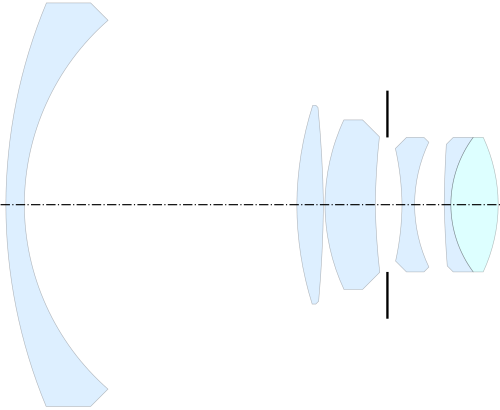

  Angénieux Rétrofocus R-1 (35 mm)f /2,5, 1950), du brevet américain 2 649 022
•

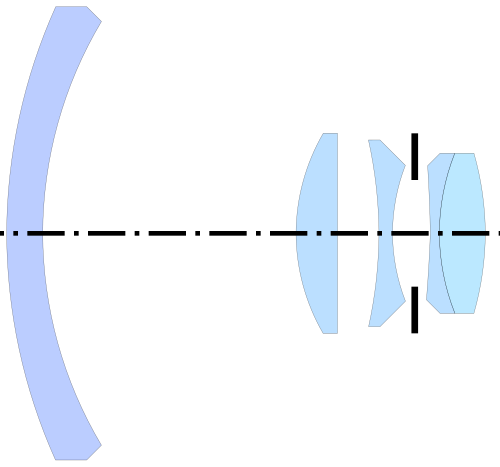

  Voigtländer Skoparon (35 mmf /3,5, 1952) par Tronnier, d'après le brevet américain 2,746,351
•
  Angénieux Rétrofocus R-11 (28 mm)f /3,5, 1952), du brevet américain 2 696 758
•

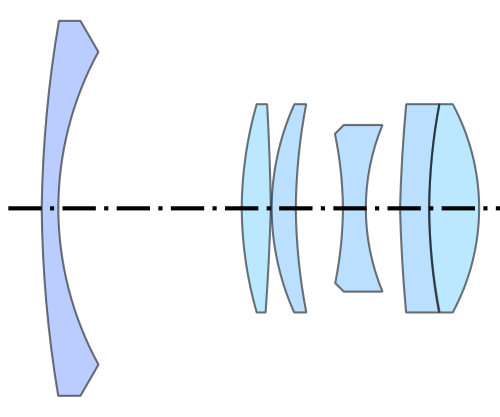

  Enna Lithagone (35 mm)f /2,5, 1953) par Lautenbacher, d'après le brevet américain 2 983 191
•

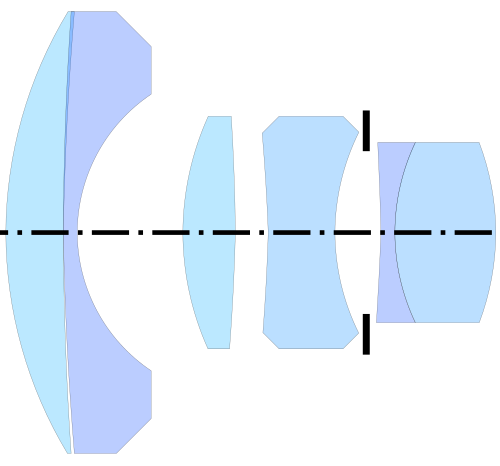

  Fusil Travegon (35 mm)f /2,5, 1954) par Bertele , d'après le brevet américain 2 772 601
•

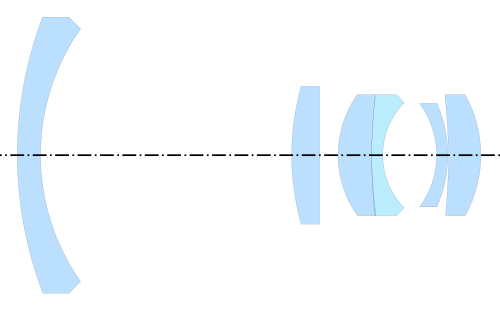

  Zeiss Jena Flektogon de Zöllner & Solisch (1955), tiré du brevet américain 2 793 565
•
  Schneider Curtagon (28 mmf /4, 1955) par Klemt, d'après le brevet américain 2 824 495
•

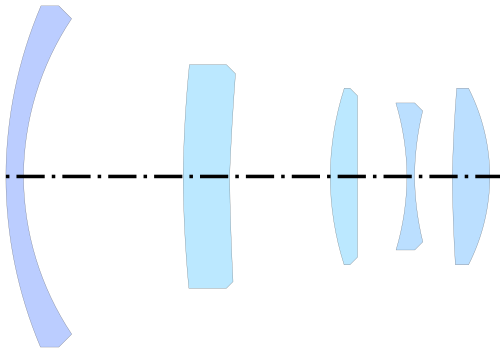

  Rodenstock Eurygon (35 mmf /4, 1955) par Schlegel, d'après le brevet DE 1 017 382
•

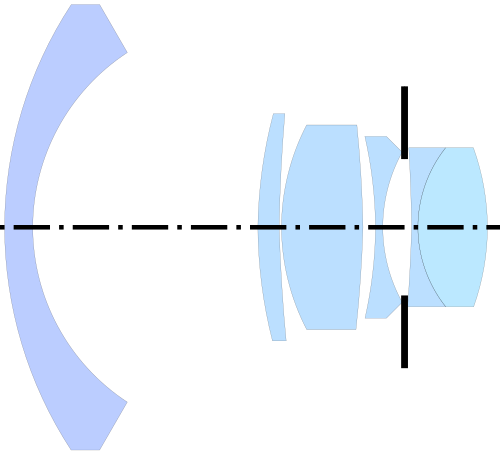

  Voigtländer Skoparet (35 mmf /3.4, 1956) par Determann, d'après le brevet américain 2 927 506
•

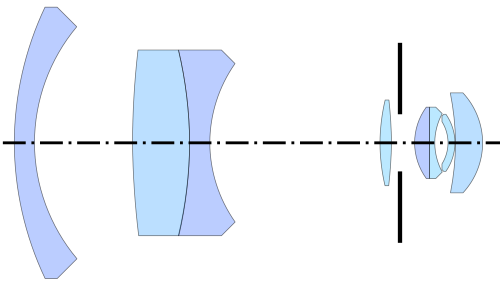

  ISCO Westrogon (24 mmf /4, 1956) par Solisch, d'après le brevet américain 2 878 724
•
  Carl Zeiss (Oberkochen) Distagon (35 mm)f /4, 1958) par Eismann & Lange, d'après le brevet américain 3 038 380
•
  Angénieux Rétrofocus R-61 (24 mm)f /3,5, 1958), du brevet français 1 214 945
•
  Carl Zeiss (Iéna) Flektogon (20 mm)f /4, 1963) par Dannberg & Dietzsch, du brevet GB 978797A

La gamme d'objectifs Angénieux Retrofocus a inspiré d'autres fabricants à produire des objectifs grand angle similaires de ce type pour presque tous les reflex 35 mm , contribuant à en faire le type d'appareil photo définitif de la fin du 20e siècle.

Des objectifs similaires avec des lentilles à ménisque proéminentes tournées vers l'objet ont été brevetés quelques années après le brevet original de Retrofocus . Par exemple, Albrecht Tronnier a utilisé l' objectif Skopar dérivé de Tessar avec un seul ménisque négatif pour le Voigtländer Skoparon de 1952. Carl Zeiss Oberkochen a également créé un modèle de téléobjectif inversé de marque Distagon (5,6/60 mm) pour le Hasselblad 1000F en 1952. En 1955, Harry Zöllner et Rudolf Solisch ont déposé un brevet similaire sur un modèle de téléobjectif inversé, de marque Flektogon , pour Carl Zeiss Jena , qui utilise un seul élément de ménisque négatif devant une lentille Double-Gauss .

Angénieux ne s'est pas contenté de se reposer sur ses lauriers, continuant à développer le système de téléobjectif inversé en raccourcissant la distance focale de 35 mmf /2,5avec le Retrofocus R-1 original (1950) à 28 mmf /3,5avec le Retrofocus R-11 (1952) et le R-61 (24 mmf /3,5, 1958). Ceux-ci utilisaient plusieurs éléments de ménisque négatifs dans le groupe avant, une tendance qui se poursuivrait avec le Zeiss (Jena) Flektogon 20 mmf /4conception de 1963, avec trois éléments ménisques négatifs et un angle de vue élargi à 94° au lieu de 62° (avec le Retrofocus R-1 d'origine ).

Les objectifs super grand angle hautement symétriques développés à la fin des années 1940 et au début des années 1950, y compris le Biogon , sont parfois décrits comme une paire d'objectifs téléobjectif inversés en miroir, comme présenté pour la première fois par Roosinov en 1946.

La distorsion en coussinet est courante avec les conceptions de téléobjectif inversées car elles sont très asymétriques. Lee a suggéré d'utiliser un espace d'air dans le groupe négatif pour contrôler cette distorsion. En supprimant la contrainte de projection rectiligne et en introduisant délibérément une distorsion en barillet , l'éclairage du champ peut être rendu plus uniforme ; les objectifs fisheye résultants peuvent être considérés comme un sous-ensemble de la conception de téléobjectif inversé, avec de forts éléments frontaux négatifs.
