Spirit DataCine

Spirit DataCine est un télécinéma et un scanner de films cinématographiques . Cet appareil est capable de transférer des films cinématographiques 16 mm et 35 mm aux normes de télévision NTSC ou PAL ou à l'une des nombreuses normes de télévision haute définition . Avec l'option de transfert de données , un Spirit DataCine peut générer des fichiers de données DPX . Le dispositif de prise d'image est un dispositif à couplage de charge à semi-conducteurs . Cela a éliminé le besoin de tubes à vide en verre utilisés sur les anciens télécinémas. Les unités peuvent transférer des films négatifs , des films en prime time , des films intermédiaires et des films d'impression , des stocks . Une option est une porte Super 8 pour le transfert de films Super 8 mm . Avec une option de prise de son, le son optique 16 mm et 35 mm peut être reproduit, ainsi que le son magnétique 16 mm . correcteur de couleurs scène par scène . Ken Burns a créé The Civil War , un court métrage documentaire inclus dans la sortie DVD, sur la façon dont il a utilisé le Spirit DataCine pour transférer et remasteriser ce film. L'opérateur de l'unité est appelé coloriste ou assistant coloriste. Le Spirit DataCine est devenu la norme pour le transfert et la numérisation de films haut de gamme en temps réel. Plus de 370 unités sont utilisées dans les installations de post-production du monde entier. La plupart des productions cinématographiques actuelles sont transférées sur Spirit DataCine pour la télévision , la télévision numérique , la télévision par câble , la télévision par satellite , la vidéo directe , les DVD , les disques Blu-ray , le paiement à la séance , le divertissement en vol , les séquences d'archives , les rushes , la préservation des films , l'intermédiaire numérique et le cinéma numérique . Le Spirit DataCine est fabriqué par DFT Digital Film Technology GmbH à Darmstadt , en Allemagne.

Tous les Spirit DataCine utilisent un mouvement de transport continu, utilisant un cabestan et une tension de film constante . Un système de prise de son optique optionnel peut être monté dans le cabestan. Tous les Spirit DataCine utilisent une lampe au xénon pour l'éclairage dans une chambre de diffusion afin de minimiser la visibilité de la poussière et des rayures . Avec le diaphragme d'objectif 35 mm standard : les formats super 35 mm et academy 35 mm sont pris en charge. Les formats 2, 3, 4 perforations sont également pris en charge. Les formats VistaVision 8 perforations et 6 perforations sont disponibles en option. L'unité est livrée avec la fonction select-a-speed, qui permet d'obtenir des vitesses de section de film de 2,00 images par seconde à 57,00 ips en SDTV et de 2,00 à 31,00 ips en format entrelacé HDTV. Avec le diaphragme d'objectif 16 mm en option , les formats 16 mm standard et Super 16 mm sont pris en charge. Avec le diaphragme d'objectif 16 mm, un diaphragme de film Super 8 mm en option peut être ajouté. Le système audio 16 mm prend également en charge la bande sonore magnétique ou mag 16 mm du film, qui serait captée par une tête et pourrait être transmise à une console de mixage audio ou au magnétoscope .

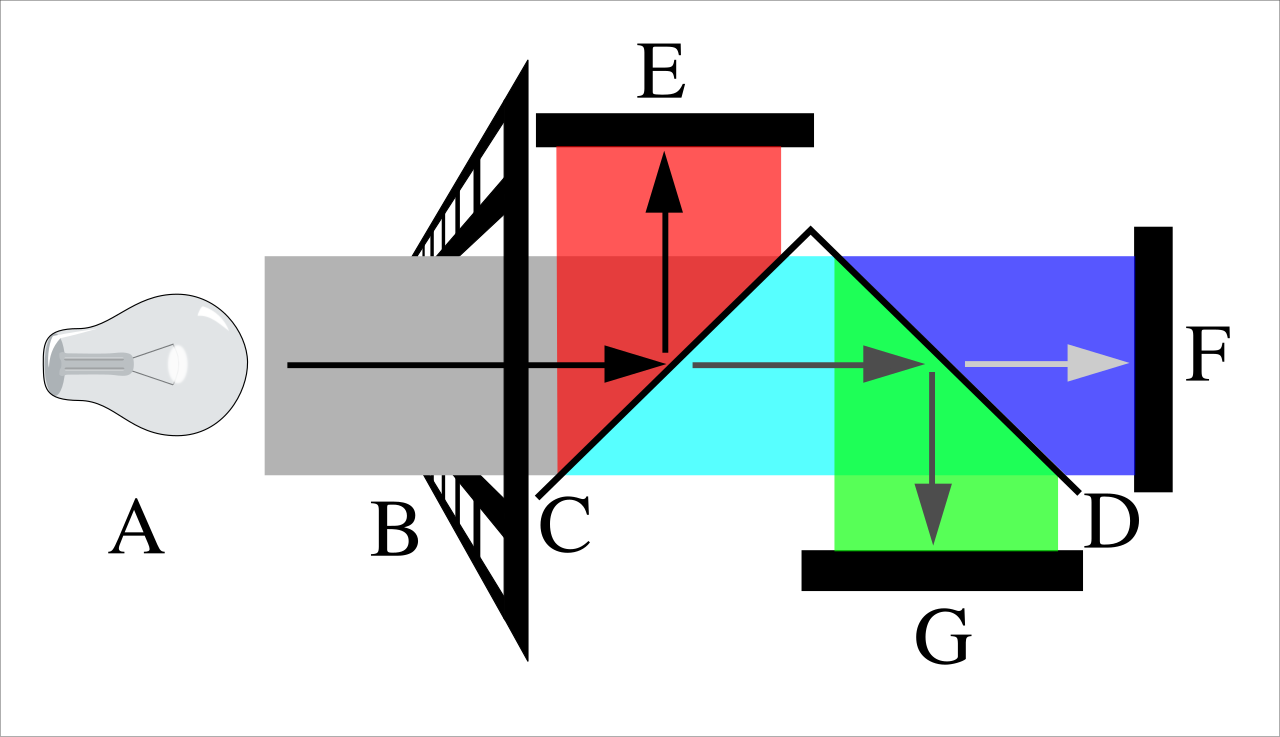

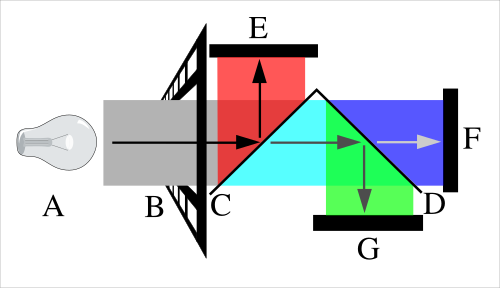

Spirit DataCines utilise un dispositif à couplage de charge Line Array – CCD pour l'imagerie. En mode d'impression, une lumière « blanche » traverse l'image du film exposé dans une lentille puis dans un prisme, un verre coloré qui sépare l'image en trois couleurs primaires, rouge, vert et bleu. Chaque faisceau de lumière colorée est ensuite projeté sur un CCD différent, un pour chaque couleur. Le CCD convertit la lumière en un signal électrique qui produit un signal vidéo modulé dont les couleurs sont corrigées et dimensionnées afin qu'il puisse ensuite être enregistré sur une bande vidéo ou sur un réseau de disques durs SAN . Spirit DataCines peut émettre vers différentes normes TV : (NTSC ou PAL) ou HDTV . Le processeur spatial peut modifier la taille de l'image : panoramique et balayage , boîte aux lettres ou effectuer d'autres modifications de rapport hauteur/largeur et de rotation , et également produire une vidéo entrelacée si nécessaire. Le processeur spatial produit également le pulldown 2:3 , si nécessaire pour le format. Un réducteur de grain Scream en option peut réduire le grain du film dans les trois canaux de couleur.

Le Spirit DataCine a ouvert la voie à la technologie des intermédiaires numériques , dans laquelle les outils de télécinéma n'étaient plus seulement utilisés pour les sorties vidéo, mais pouvaient désormais être utilisés pour les données haute résolution qui seraient ensuite réenregistrées sur film. La technologie de film numérique DFT, anciennement Grass Valley Spirit 4K/2K/HD (2004), a remplacé le Spirit 2000 Datacine et utilise des CCD à matrice de lignes 2K et 4K. Le SDC-2000 n'utilisait pas de prismes de couleur et/ou de miroirs dichroïques, la séparation des couleurs était effectuée dans le CCD. DFT a dévoilé son tout nouveau scanner au salon NAB 2009 , Scanity.

Un Spirit DataCine produisant des fichiers DPX a été utilisé dans le film de 2000 O Brother, Where Art Thou?. Les fichiers DPX ont été corrigés en couleur avec un VDC-2000 et un Pandora Int. Pogle Color Corrector avec MegaDEF. Un enregistreur de film Kodak Lightning II a été utilisé pour transférer les données de sortie sur le film. Pour sortir le film, le logiciel Phantom Transfer Engine du Spirit Datacine exécuté sur un ordinateur SGI est utilisé pour enregistrer les fichiers DPX à partir du Spirit DataCine. Ces fichiers sont stockés dans le téléciné virtuel ou sur une matrice de stockage de disque dur SAN . Le Phantom Transfer Engine a été remplacé par le logiciel Bones exécuté sur un PC sous Linux. La première génération d'interface DPX pour les fichiers de données était les câbles à fibre optique HIPPI (jusqu'à 6 images/s à 2K), l'interface de la prochaine génération est la fibre optique GSN- Gigabit Ethernet (jusqu'à 30 images/s à 2K). GSN est également appelé HIPPI-6400 et a été renommé plus tard GSN (pour Gigabyte System Network). Les disques durs SAN sont interfacés par des câbles doubles FC- Fibre Channel . La dernière interface de sortie DPX est infiniband .

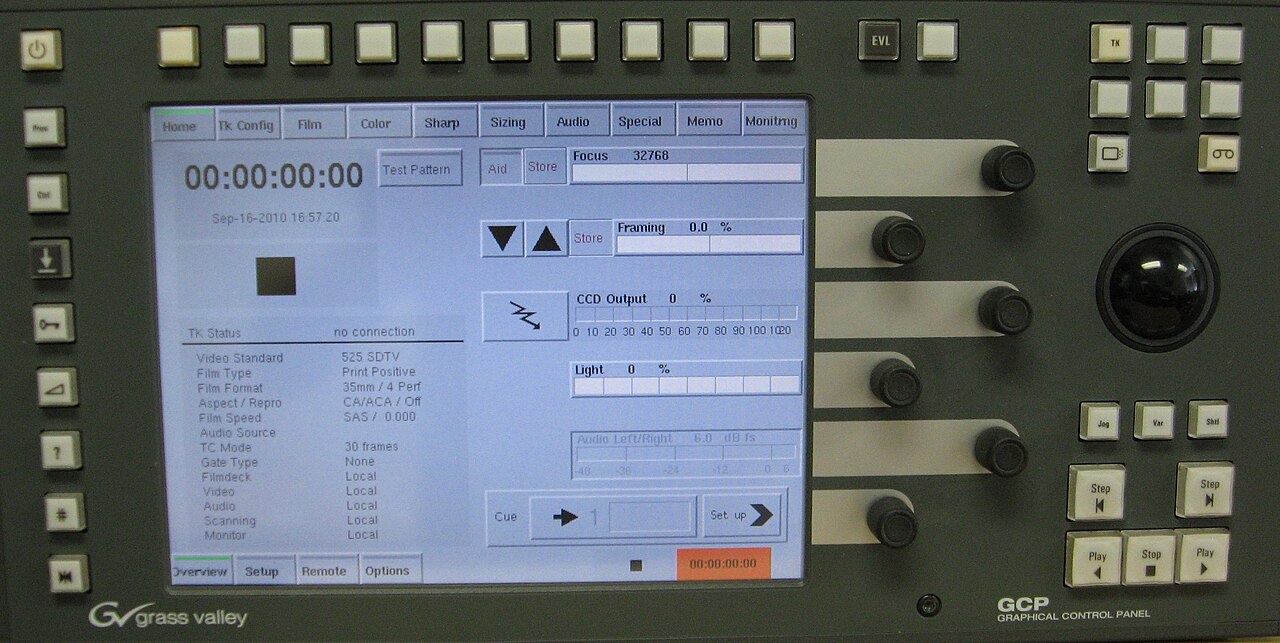

La plupart des Spirit DataCine sont contrôlés par un correcteur de couleurs Da Vinci Systems , 2K ou 2K Plus. Certains sont contrôlés par Pandora International Pogle, d'autres par leur système d'étalonnage des couleurs MegaDEF ou Pixi . Un Spirit DataCine est livré avec un panneau de commande complet qui peut être utilisé pour le contrôle et l'étalonnage des couleurs.

Français La Robert Bosch GmbH , Fernseh Div., qui devint plus tard BTS inc. – Philips Digital Video Systems, Thomson's Grass Valley et maintenant DFT Digital Film Technology a présenté le premier télécinéma CCD au monde en 1979, le FDL-60. Le FDL-60 a été conçu et fabriqué à Darmstadt en Allemagne de l'Ouest, c'était le premier télécinéma entièrement à semi-conducteurs. [ FDL est l'abréviation de Film Digital Line . Le FDL-60 utilise un système de réseau monoligne à trois CCD, où trois lignes, Rouge Vert Bleu (RVB) chacune avec 1 024 pixels par ligne pour enregistrer une seule ligne de l'image du film. Le FDL60A utilise trois CCD Fairchild Semiconductor CCD 133 pour la prise de vue. Le FDL60A sorti en 1979 utilisait une lampe de 115 volts pour éclairer le film. Le FDL60B sorti en 1982 a ajouté des fonctionnalités de qualité vidéo améliorées au FDL60. Le FDL60C sorti en 1987 utilisait un Fairchild CCD 134 et une source lumineuse de 24 volts. En 1983, un réducteur de grain optionnel a été introduit par Bosch pour le FDL-60, le modèle FDGR 60. Il s'agissait du premier réducteur de bruit entièrement numérique. Le FDL 60 pouvait fonctionner de manière autonome ou avec un système de gradation des couleurs. Bosch a fabriqué un correcteur de couleurs scène par scène, le modèle FRP 60, en option pour le FDL-60. Da Vinci Systems a également fabriqué le correcteur de couleurs Wiz pour le FD60. Environ 568 télécinémas FDL-60 ont été fabriqués de 1979 à 1989. Les FDL 60 ont été commandés en PAL ou NTSC ou Secam, quelques-uns étaient multistandard en changeant quelques cartes de circuits électroniques.

Philips-BTS a finalement fait évoluer le FDL 60 vers le FDL 90 en 1989, puis vers le Quadra en 1993. Ces unités pouvaient prendre en charge le super 35 mm, le super 16 mm et le super 8. Les unités pouvaient zoomer et positionner l'image. Les unités produisaient une vidéo numérique 4:4:4 pour alimenter un correcteur de couleurs comme le Da Vinci Systems 888. Les unités avaient également une sortie analogique en option. Le trajet du film était similaire à celui du Spirit Datacine, mais c'était la seule similitude. Le FDL 90 et le Quadra utilisaient trois CCD Fairchild CCD 181. Les deux avaient une option commutable Pal/NTSC en option. Les deux étaient commutables 3/4 perf. De nombreux FDL-90 ont été mis à jour pour bénéficier des améliorations des cartes de circuit électronique Quadra. Un vrai Quadra avait une nouvelle position de cabestan plus proche de la porte du film et avec un plateau de couleur bleue.

Une gamme de réducteurs de bruit/grain SDTV autonomes a été conçue pour être utilisée sur le FDL 90, les télécinémas ultérieurs et les modèles à bande sur bande : DNR7, MNR9, MNR10, MNR11 et le VS4.

En 1994, le FLH-1000 a été présenté par BTS Inc. Cette unité n'a jamais été commercialisée. Il s'agissait du premier télécinéma HDTV. Le FLH-1000 a été amélioré - repensé et commercialisé sous le nom de SDC 2000 - Spirit DataCine. Le système de numérisation et les CCD ont été fabriqués par Kodak à New York. Le FLH-1000 et le Spirit DataCine étaient un effort conjoint de Philips et Eastman Kodak. Les sites bêta du FLH-1000 étaient : Producers Color à Detroit et Channel 4 à Londres .

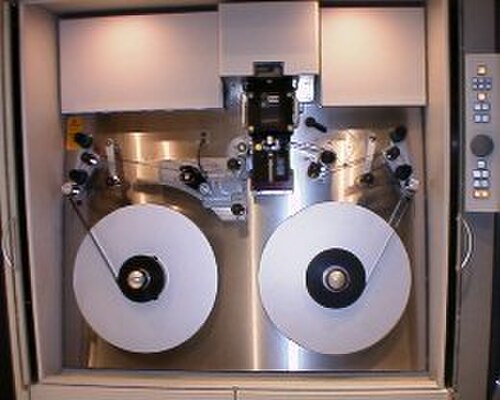

En 1996, Philips, en collaboration avec Kodak , a présenté le Spirit DataCine (SDC 2000), capable de numériser l'image du film à des résolutions HDTV et approchant 2K (1920 Luminance et 960 Chrominace RGB) x 1556 RGB. Le Spirit DataCine SDC 2000 utilise deux CCD physiques, un pour Chrominace et un pour Détail/Luminance. L'unité utilise deux CCD pour améliorer le rapport signal/bruit . Le CCD Chrominace a donné à l'unité un rapport signal/bruit élevé et le CCD Luminance a donné à l'unité sa bande passante élevée. À l'intérieur du CCD Luminance se trouvent 4 CCD électriques. À l'intérieur du Chrominace se trouvent 3 CCD électriques : rouge, vert et bleu. Avec l'option de données, le Spirit DataCine peut être utilisé comme un scanner de film cinématographique en générant des fichiers de données DPX 2K au format 2048 x 1556 RGB. La norme de fichier de données d'entrée normale est DPX . Les fichiers de données sont souvent utilisés en postproduction numérique intermédiaire DI, à l'aide d'un enregistreur de film pour la sortie du film . La salle de contrôle du télécinéma est appelée la suite de couleurs ou parfois une baie de couleurs. En deux ans, le Spirit DataCine a pris la première place des télécinémas à Rank Cintel .

• Le film Pleasantville de 1998 a été le premier film intermédiaire numérique numérisé sur un Spirit DataCine. Ce procédé a produit le mélange d'images en noir et blanc et en couleur. Un film sorti en 2000, O Brother, Where Art Thou? a été numérisé avec Spirit Datacine, les couleurs ont été corrigées avec un VDC-2000 en utilisant un correcteur de couleurs Pogle Int. Pandora avec MegaDEF. Un enregistreur de film Kodak Lightning II a été utilisé pour renvoyer les données de sortie sur le film. Ce procédé a changé les verts en une couleur vert-jaune pour l'ensemble du film.

En 1999, Philips présente le VDC-2000-Specter, le premier télécinéma virtuel . Il est capable de corriger les couleurs, de redimensionner et de réduire le grain des fichiers DPX 2K en temps réel. Il est utilisé dans les travaux de DI et pour créer plusieurs formats vidéo à partir d'un seul transfert de film (HDTV, PAL, NTSC, Pan scan, letter box...). Cela a été accompli en lisant les fichiers DPX via l'électronique de traitement du Spirit Datacine et un système de correction des couleurs MegaDef de Pandora International . Cela a permis de numériser le film une seule fois pour tous les formats nécessaires ou de l'utiliser dans le flux de travail DI.

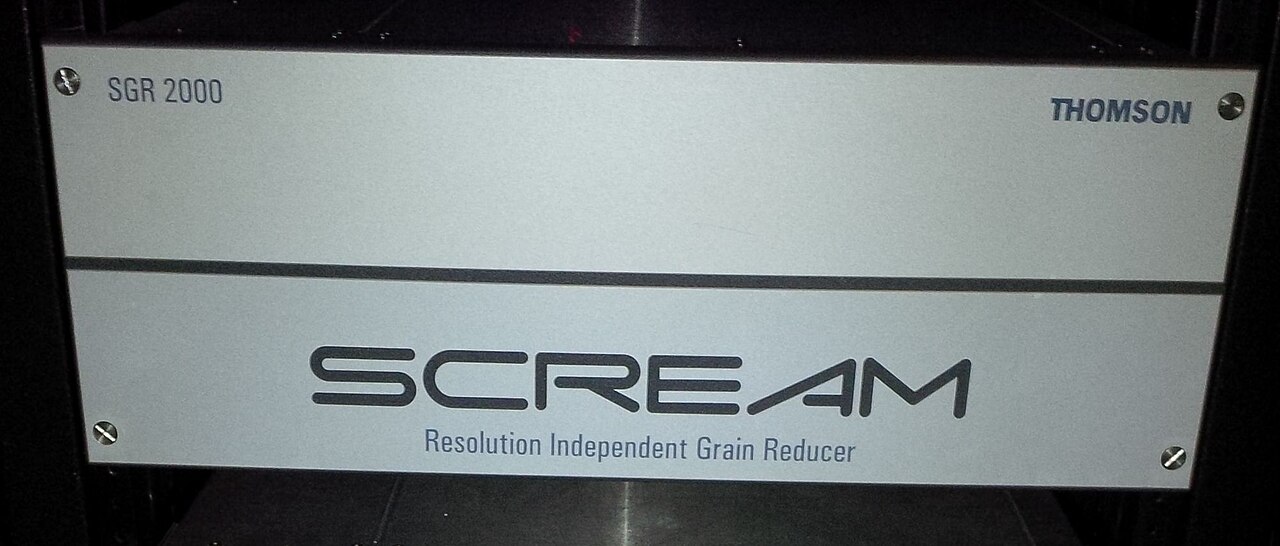

En 1999, le SDC 2001 a remplacé le SDC 2000. Le SDC 2001 a été doté d'un correcteur de couleurs indépendant de la résolution à 6 vecteurs en option. Un réducteur de grain de film indépendant de la résolution RVB en option est également devenu disponible pour le SDC 2000 et le SDC 2001, appelé réducteur de grain de film Scream. Le réducteur de grain de film Scream est un réducteur de grain RVB à trois canaux indépendant de la résolution. Scream peut être utilisé sur le Spirit DataCine et le VDC. Également en 2000, le premier magnétoscope HDTV D6 est présenté.

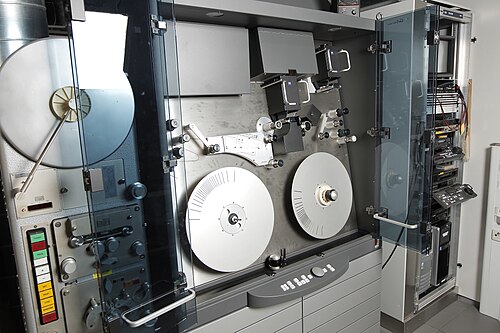

En 2000, Philips a présenté le télécinéma Shadow. Le Shadow (STE) est un Spirit DataCine sans frontal Kodak (objectif, optique et CCD). Cela a permis des transferts télécinématiques à moindre coût, adaptés à la SDTV et à la HDTV.

En 2003, le SDC 2002 a remplacé le SDC 2001. Le SDC 2002 avait en plus la possibilité de recevoir des données GSN. L'interface de données, GSN- Gigabit Ethernet fibre optique, offre des vitesses allant jusqu'à 30 images/s à 2K. Un panneau de contrôle graphique couleur (GCP) est désormais standard et remplace le panneau de contrôle fonctionnel monochrome (FCP).

En 2005, le SDC 2K Spirit DataCine a été présenté par Grass Valley de Thomson, Le système optique de numérisation est fabriqué par Kodak à New York. Le CCD est fabriqué par Dalsa. Le SDC 2K a une résolution RVB complète de 2K (2048) . Comme le SDC 200x, l'appareil est fabriqué en Allemagne. Le SDC 2K Spirit DataCine utilise trois CCD physiques : rouge, vert et bleu. Le réducteur de grain de film Scream indépendant de la résolution RVB en option est désormais interne au Datacine. Le SDC 2K Spirit DataCine peut être configuré comme une simple sortie de scanner de données sur une fibre optique GSN avec des vitesses allant jusqu'à 30 images/s à 2K ou simplement comme un télécinéma vidéo (avec un processeur spatial) ou les deux. Les fichiers de données DPX sont envoyés vers une station de travail Bones Linux connectée à un SAN.

Identique au SDC 2K [1] Spirit DataCine mais avec la licence de numérisation de données 4k (4096) en option, il peut générer des fichiers DPX 4k à 8 images par seconde, si la vitesse du SAN le permet. Avec le scaler en option, la sortie CCD 4k peut être utilisée comme sortie 2K suréchantillonnée. L'unité peut également générer des données 16 bits.

En 2007, le SDC HD [2] Spirit DataCine, similaire au SDC 2K Spirit DataCine et au SDC 4K Spirit DataCine, a été introduit. Le SDC HD peut produire des vidéos HD et SDTV à partir du rack 2. Le processeur spatial fait désormais partie du rack 2, ce qui élimine le besoin de nombreuses cartes électroniques dans le rack 3. L'option de sortie de l'interface de données utilise désormais la fibre optique infiniband , plutôt que GSN, SDC 2K-SDC 4K de 2e génération.

En 2007, Bones Dailies a été lancé, un système logiciel de post-production non linéaire sous Linux . Bones Dailies peut contrôler tous les processus de production de dailies : ingérer sur un SAN, jusqu'à 30 images/s - plus rapidement que le temps réel et créer des masters Dailies étalonnés en couleurs. Il dispose d'une fonction d'ingestion audio, d'une synchronisation audio, d' une correction des couleurs primaire et secondaire basée sur ASC CDL . Il fonctionnera dans plusieurs formats : SD, HD ou matériel 2K-4K et peut ingérer du contenu à partir du Spirit DataCine ou d'autres appareils comme des bandes vidéo ou des caméras d'acquisition numériques. Bones peut également être utilisé en mode téléciné virtuel .

• L'ingestion de Bones a été introduite en 2004 et a remplacé le logiciel PTE – Phantom Transfer Engine qui fonctionnait sur une plate-forme SGI – IRIX . Le logiciel Ingest (Bones ou PTE) est utilisé pour transférer les fichiers de données DPX du DataCine vers un SAN.
• Au NAB 2014, un nouveau produit de transfert Phantom 2 a été lancé, qui fonctionne sur un système Linux, remplaçant l'ingestion Bones.

Le 5 septembre 2011, DFT a annoncé un nouveau produit, Flexxity. Flexxity est une suite logicielle destinée à une multitude d'applications de post-production. Flexxity peut traiter des clips DPX, R3D, ARRIRAW, QuickTime, prendre en charge la 3D stéréoscopique avec correspondance des couleurs stéréo et ajustements de parallaxe, synchronisation œil gauche et œil droit et bien plus encore. Flexxity dispose d'une fonction unique de synchronisation rapide des images et du son.

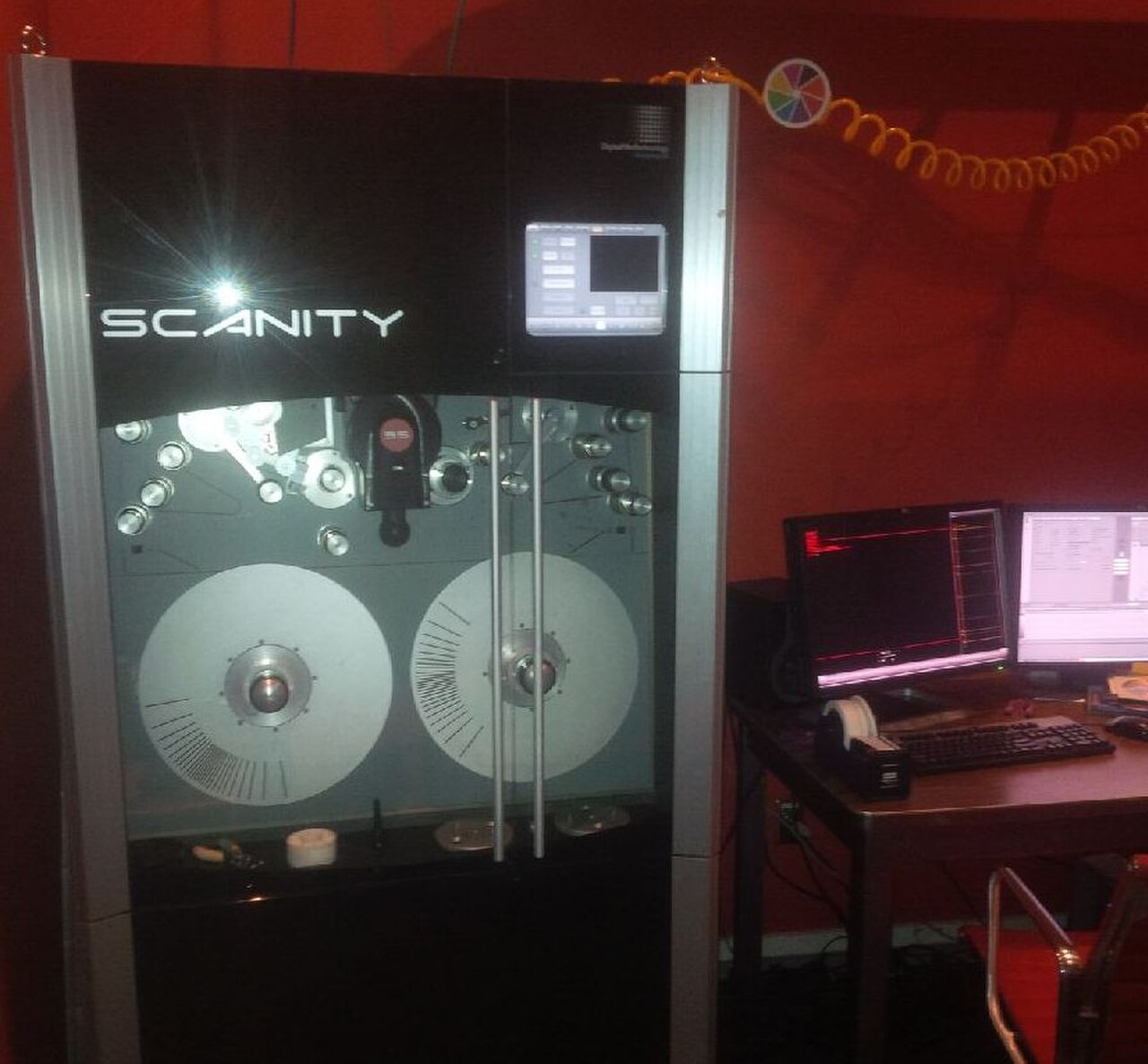

DFT – Digital Film Technology a dévoilé son nouveau scanner de film au salon NAB 2009 , Scanity.[3] Scanity utilise des capteurs de ligne TDI (Time Delay Integration) et un traitement d'image FPGA . Les CCD TDI ont 4300 pixels actifs horizontaux et jusqu'à 96 lignes TDI, avec une taille de pixel de 6μ. Scanity utilise un système servo de transport de film continu, utilisant un cabestan et une source lumineuse LED . Les vitesses de transfert peuvent atteindre : 15 images/s à 4K, 25 images/s à 2K, 44 images/s à 1K, 69 images/s à 0,5K, 96 images/s à 0,25K. Les sources lumineuses LED Scanity sont variables et programmables. Comme tous les télécinémas ci-dessus, il utilise un transport de film à cabestan à mouvement continu. La nouveauté de Scanity est l'utilisation d'un canal CCD infrarouge pour la cartographie des saletés. Autre nouveauté : le grand tambour de porte qui offre de meilleures performances avec les films plus anciens et l'utilisation d'une caméra CCD pour prendre des photos du trou de perforation. L'image de la caméra du trou de perforation est utilisée pour la stabilisation de l'image en temps réel, ainsi aucune broche n'est utilisée dans les trous de perforation.

Le Scanity peut être réglé pour être utilisé juste sur le bord du trou du pignon perforé. Scanity dispose d'une nouvelle option de numérisation audio optique pour les formats 16 mm et 35 mm, ainsi que pour les bandes audio 16 mm. Dot Hill Systems s'est associé à Digital Film Technology pour capturer des fichiers DPX 4k à 15 images par seconde. Scanity dispose d'une option de caméra infrarouge -IR en option. Le canal de la caméra IR peut être utilisé avec le système d'élimination de la saleté et des rayures IR en option du Scanity ou être émis sur un canal IR à quatre canaux pour les systèmes d'élimination de la saleté et des rayures en aval. Les systèmes d'élimination de la saleté et des rayures en aval les plus populaires sont PF Clean et Digital ICE .

En avril 2014, DFT a présenté le Scanity HDR au NAB. Un Scanity avec option d'imagerie à plage dynamique élevée . Le Scanity peut numériser des films noir et blanc très sombres avec une plage dynamique plus étendue et un bruit plus faible , en utilisant un traitement numérique spécial . Grâce à l'utilisation d' une triple exposition en une seule fois, la numérisation HDR peut être effectuée sans réduire la vitesse de transfert de numérisation, de sorte que la 4K peut toujours être numérisée à 15 pfs et la 2K en temps réel, à 24 ips. Le Scanity HDR fait ressortir plus de détails sur les films noir et blanc.

En 2015, DFT a présenté et livré un film à transfert humide à immersion totale pour les films Scanity 16 mm et 35 mm. Le film passe dans un réservoir de liquide. Cela permet à la fois de masquer les rayures superficielles du film et de le nettoyer. L'immersion totale élimine également le risque d' apparition de bulles dans le trajet optique du film. Le film est équipé de rouleaux, ce qui évite que le film ne soit rayé. À la sortie du film, le film est séché.

DFT a présenté une nouvelle porte 16 Plus en 2017. La nouvelle porte prend en charge de nombreux formats de film de petite taille, comme le film Super 8 , le film 8 mm et le film 9,5 mm .

POLAR HQ est un scanner de films d'archives 8K natif sorti en 2023. POLAR HQ est conçu pour les nouveaux films et les films de remasterisation d'archives, capable de produire des résolutions 4K et 8K . POLAR HQ dispose de : manipulation de film sans contact, enregistrement optique des broches, navette visible, modes HDR double et triple, Keykode, numérisations bord à bord complètes, source de lumière diffuse, infrarouge (IR) en option et système de sélection audio en option.

Au NAB en avril 2014, DFT a présenté Phantom 2. Ce logiciel permet de générer les fichiers DPX du Spirit DataCine. Le logiciel Phantom 2 Transfer Engine fonctionne sur un ordinateur Linux et est utilisé pour enregistrer les fichiers DPX d'un Spirit DataCine avec une option de données. Ces fichiers sont ensuite stockés sur un réseau de stockage. Un Phantom 2 peut remplacer un Phantom ou un système d'ingestion Bones. La sortie de l'interface de données utilise la fibre optique Infiniband,

OXScan 14K est un scanner de films 65 mm et 70 mm d'une profondeur allant jusqu'à 16 bits, sorti en 2022. Capable de générer des fichiers TIFF et DPX. Les tailles de fichier pour le mastering ont une taille maximale de 14,3K en résolution horizontale et 10,7K en résolution verticale. Une porte 35 mm est également disponible. La sortie du fichier peut être une sortie DPX ou TIFF 10 ou 16 bits. Les films 65/70 mm sont pris en charge en 5 perforations et 15 perforations. En 2024, l'OXScan 14K a été déplacé vers la gamme Prasad Studios, ce n'est plus un produit DFT.

Le 9 décembre 2016, Digital Film Technology (dft) a finalisé l'acquisition de Sondor . Les produits Sondor ont été fabriqués à Zollikon , en Suisse . Sondor a été fondée en 1952 par Willy Hungerbuehler. Sondor est connue pour avoir inventé la norme des signaux d'impulsions à verrouillage biphasé pour synchroniser le son avec le film. Produits actuels :

• Versa, télécinéma-scanner, balayage sonore optique : et balayage sonore magnétique
• Résonances, bande sonore optique
• Système audio pour le Scanity.

• 1990, le prix Geoffrey Parr, de la Royal Television Society à Eastman Kodak, pour le développement d'un télécinéma haute performance pour la TVHD.
• 1996 National Association of Broadcasters – NAB, Choix des éditeurs de l'émission.
• 1996 ITS (Technologie d'imagerie et son), Prix international du moniteur
• 1996 IBC, Prix international des rédacteurs en chef de la radiodiffusion, Convention internationale de la radiodiffusion
• 1997–1998 Emmy Award , Outstanding Achievement in Technical/Engineering Development Awards de la National Academy of Television Arts & Sciences ; Développement d'un scanner de film numérique haute résolution, Eastman Kodak et Philips Allemagne.
• Film et vidéo 1997, produit le plus apprécié en 1997.
• Prix ​​international du moniteur 1999
• Le scanner de film Scanity 2009 a reçu le prix du produit exceptionnel dans la catégorie Film numérique et cinéma décerné par BIRTV.
• 2010 Academy of Motion Picture Arts and Sciences : Academy Award pour le prix scientifique et technique décerné à Volker Massmann, Markus Hasenzahl, Dr. Klaus Anderle et Andreas Loew pour le développement du système de numérisation de film Spirit 4K/2K utilisé dans le processus intermédiaire numérique pour les films.
• Prix ​​2010 de l'Académie des arts et des sciences du cinéma : • Prix de réussite technique au Dr Klaus Anderle, Christian Baeker et Frank Billasch pour leurs contributions au dispositif matériel de table de consultation 3D LUTHER et au logiciel de gestion des couleurs.
