Découpe de rouleaux

Pour les bobines métalliques, la refendeuse se compose de trois parties principales : un dérouleur, une refendeuse et un enrouleur. Le matériau est acheminé depuis le dérouleur, passe par la zone de pincement entre les deux roues de coupe circulaires (une au-dessus et l’autre en dessous), puis est réenroulé en morceaux refendus sur l’enrouleur.

Lorsqu'on utilise le terme « refendeuse-bobineuse » ou « machine à refendre », on désigne généralement les trois parties de la machine : le dérouleur, la section de refendage et le rembobineur. Les refendeuses-bobineuses servent principalement à refendre les films plastiques, le papier et les feuilles métalliques. Le dérouleur maintient la bobine de manière stable et permet sa rotation ; il est soit freiné, soit motorisé afin de garantir une tension précise du matériau. Certaines machines sont équipées d'un dérouleur motorisé qui réduit l'effet d'inertie lors du déroulement de bobines lourdes ou lorsque le matériau est très sensible à la tension.

La section de refendage propose quatre options principales :

• Le découpage au rasoir , idéal pour les films plastiques fins, est un système très simple et rapide à mettre en place. Bien que les lames soient peu coûteuses, il est nécessaire de les changer fréquemment pour garantir une découpe de qualité.

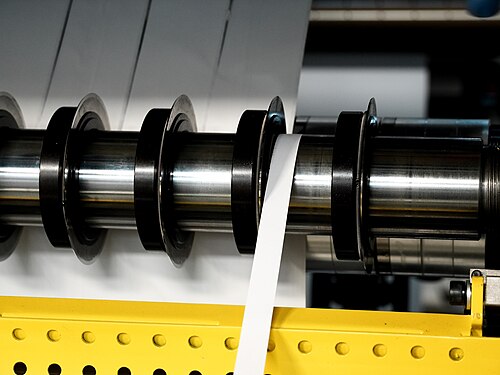

• Le refendage par cisaillement rotatif utilise des couteaux circulaires mâles et femelles, également appelés couteaux de cisaillement supérieur et inférieur, qui s'engagent pour produire un effet de coupe en ciseaux. Ce système est largement utilisé pour le papier, les films et les feuilles métalliques. Bien que le positionnement des couteaux soit plus long, leur tranchant dure plus longtemps que celui des lames de rasoir. Le temps de réglage peut être réduit grâce à un système de positionnement automatique des couteaux.



• Découpe par écrasement . Un couteau mâle frotte contre une enclume. Ce système est particulièrement adapté à certains matériaux, notamment les non-tissés et les mousses.
• Découpe au couteau chaud . Une lame ronde chauffée (semblable à une lame à rainurer ou à écraser) ou une pièce de métal affûtée est frottée contre une enclume pour découper le matériau. La chaleur de la lame scelle les bords sans brûler, empêchant ainsi le matériau de s'effilocher.

La section d'enroulage offre également plusieurs options. La principale est l'enroulement central par arbres d'enroulage différentiels. Ces arbres sont désormais de plus en plus courants sur les machines à refendre. Les arbres différentiels garantissent une tension uniforme sur toute la largeur du matériau. La régulation en boucle fermée de la tension d'enroulement, grâce au retour d'information de capteurs de force, constitue le système de contrôle de tension complet nécessaire au traitement des matériaux sensibles à la tension. Un contrôle précis et rigoureux de la tension est essentiel pour un refendage de bobines réussi. Les machines modernes utilisent des variateurs vectoriels à courant alternatif avec retour d'information en boucle fermée des moteurs à courant alternatif. Associés aux algorithmes de contrôle appropriés, ils offrent d'excellents résultats avec un minimum de maintenance.

Le refendage de rouleaux est une technique largement utilisée par les transformateurs . L'industrie de la transformation désigne généralement les entreprises qui impriment, enduisent et laminent des matériaux. Un transformateur typique est une entreprise qui produit des matériaux d'emballage souples pour l'alimentation. Cela peut impliquer l'achat de grands rouleaux de film plastique, tels que le polypropylène biorienté (BOPP), qui sont ensuite imprimés selon le design du client et enduits d'un adhésif thermocollant pour être utilisés sur des machines d'emballage à grande vitesse. Ce matériau est imprimé et enduit sur des rouleaux larges et de grand diamètre pour une efficacité maximale. Les rouleaux sont ensuite refendés, à l'aide d'une refendeuse, en rouleaux plus petits, de la taille requise pour la machine d'emballage.
