Goupille fendue

Une goupille fendue , également connue sous le nom de goupille fendue ou de clavette fendue aux États-Unis , est une attache métallique dotée de deux dents qui sont pliées lors de l'installation, à la manière d'une agrafe ou d'un rivet . Généralement constituées de fil épais à section semi-circulaire, les goupilles fendues sont disponibles en plusieurs tailles et types.

La définition britannique de « goupille fendue » peut inclure l'équivalent du terme américain « cotter ». Pour éviter toute confusion, le terme « split cotter » est parfois utilisé pour une goupille fendue. Une autre utilisation du terme « goupille fendue » est la « goupille fendue de manivelle » utilisée pour verrouiller les manivelles de pédale de vélo sur l'axe du boîtier de pédalier. Celles-ci ne sont pas du tout « fendues » et ont une forme de coin.

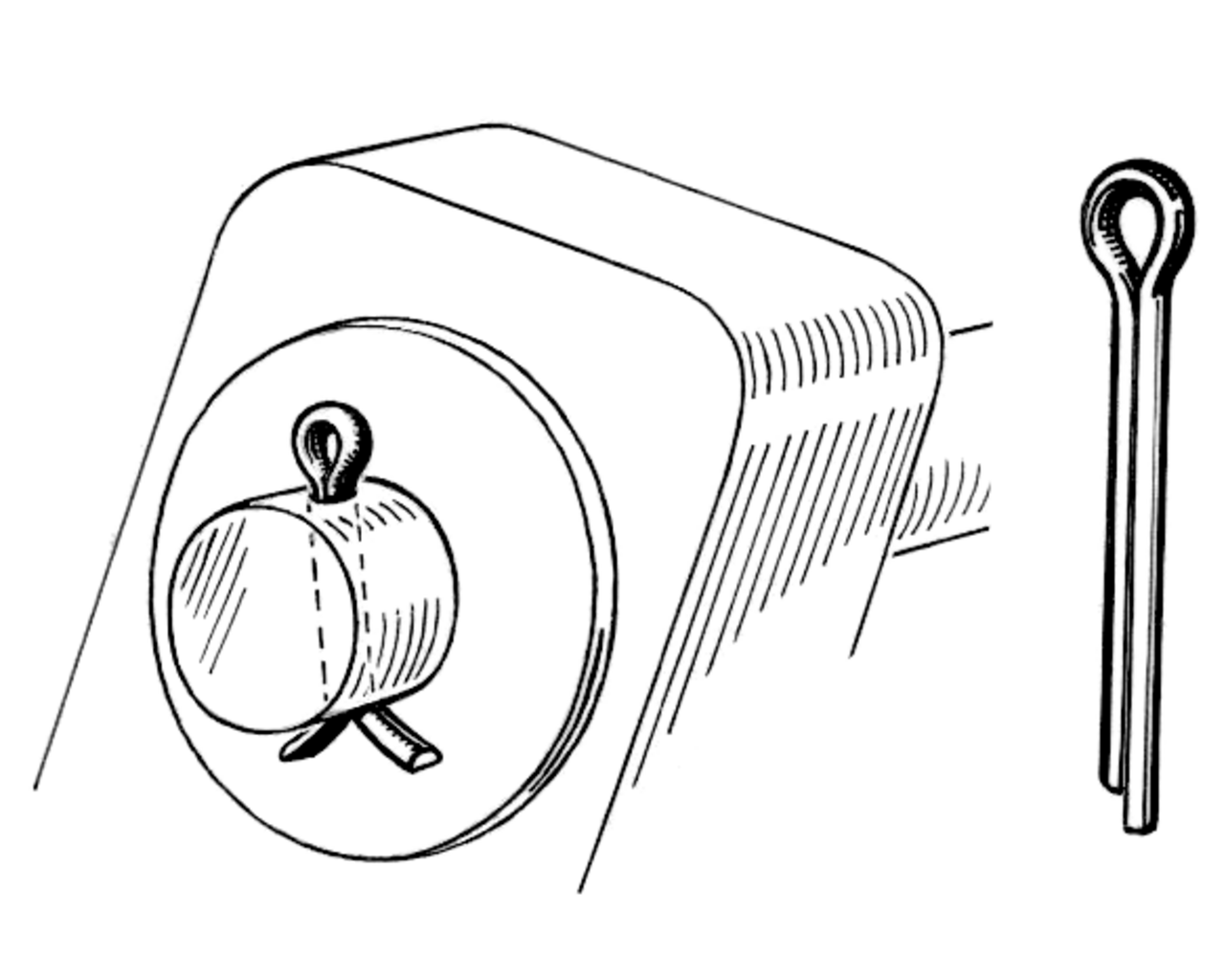

Une goupille fendue neuve (voir figure A) a ses surfaces intérieures plates en contact sur la majeure partie de sa longueur, de sorte qu'elle ressemble à un cylindre fendu (figure D). Une fois insérée, les deux extrémités de la goupille sont pliées l'une à l'autre, la verrouillant en place (figure B). Lorsqu'elles sont retirées, elles sont censées être jetées et remplacées, en raison de la fatigue due à la flexion.

Les goupilles fendues sont généralement fabriquées en métal souple, ce qui les rend faciles à installer et à retirer, mais il est également déconseillé de les utiliser pour résister à de fortes forces de cisaillement. Les matériaux courants comprennent l'acier doux , le laiton , le bronze , l'acier inoxydable et l'aluminium .

Le type de goupille fendue le plus courant est la broche allongée avec une coupe carrée, mais des broches allongées sont disponibles avec tous les autres types d'extrémités. Le type de broche allongée est populaire car la différence de longueur des deux broches facilite leur séparation. Pour faciliter l'insertion dans un trou, la broche la plus longue peut être légèrement courbée pour chevaucher la pointe de la broche la plus courte ou elle est biseautée.

Les goupilles fendues à verrouillage par marteau sont correctement installées en frappant la tête avec un marteau pour fixer la goupille. Cela force la dent la plus courte vers l'avant, écartant la goupille.

Les types incluent les standards , les bosses et les clinch .

Les diamètres des goupilles fendues sont normalisés.

Les goupilles fendues américaines commencent à 1 ⁄ 32 po et se terminent à 3 ⁄ 4 po. Les conversions métriques dans le tableau ci-dessous sont approximatives.

Les goupilles fendues sont fréquemment utilisées pour fixer d'autres éléments de fixation, par exemple des axes d'articulation , ou pour fixer un écrou crénelé , goupille de cisaillement de faible technologie .

Les goupilles fendues sont moins chères mais moins réutilisables que les goupilles élastiques et offrent moins de résistance mais sont plus faciles à installer/retirer que les goupilles à ressort .
