Les nuances d'acier sont utilisées pour classer différents aciers selon leur composition et leurs propriétés physiques. Elles ont été élaborées par plusieurs organismes de normalisation .
Normes de qualité de l'acier par pays
- Pour les alliages en général (y compris l'acier), le système de numérotation unifié (UNS) de l'ASTM International et de la Society of Automotive Engineers (SAE).
- Nuances d'acier américaines : normes AISI/ SAE
- Normes britanniques
- Organisation internationale de normalisation ISO/TS 4949:2016
- Normes européennes – EN 10027
- Nuances d'acier japonaises : normes industrielles japonaises (JIS) et normes NK
- Aciers allemands : normes DIN
- Aciers chinois : normes GB
- Nuances d'acier tchèques : norme ČSN
- Aciers russes : normes GOST
- Nuances d'acier Espagne : norme UNE
- Aciers français : norme AFNOR
- Aciers italiens de qualité : norme UNI
- Nuances d'acier suédoises : norme SIS
- Qualités d'acier norvégiennes : norme DNV
Il convient de noter qu'un nombre croissant de normes nationales européennes (DIN, AFNOR, UNE, UNI, etc.) et de normes britanniques sont retirées et remplacées par des normes européennes (EN). Cette tâche est menée par le Comité Européen de Normalisation (CEN).
nuances d'acier conformes aux normes européennes

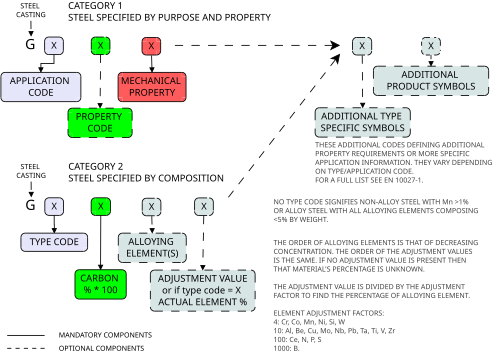

Les noms des nuances d'acier normalisées européennes se répartissent en deux catégories :
- Acier spécifié selon son usage et ses propriétés mécaniques.
- Acier spécifié par sa composition chimique.
L'inclusion de la lettre « G » avant le code indique que l'acier est spécifié sous forme de pièce moulée.
Catégorie 1 : Aciers spécifiés par leur destination et leurs propriétés mécaniques
La désignation de base des aciers de catégorie 1 se compose d'une lettre (indiquant l'application) suivie d'un chiffre représentant la propriété mécanique (souvent la limite d'élasticité) définie par la norme pour cette application. Pour certaines applications, une lettre supplémentaire précède la valeur de la propriété ; ce chiffre indique des exigences ou conditions particulières. Ces lettres et valeurs supplémentaires dépendent entièrement de l'application de l'acier et sont spécifiées dans la norme ; leur nombre est trop important pour être mentionné ici.
Les trois chiffres suivants indiquent la limite d'élasticité minimale de l'acier. Ainsi, l'acier S355 a une limite d'élasticité minimale de 355 MPa pour la plus petite plage d'épaisseur couverte par la norme pertinente, c'est-à-dire la norme EN 10025.
Vous trouverez ci-dessous un tableau indiquant les codes d'application les plus courants.
Symboles supplémentaires
Outre les codes de catégorie mentionnés ci-dessus, des symboles peuvent être ajoutés au code de nuance pour préciser toute exigence de composition, condition de livraison, propriété mécanique, etc. Ces valeurs dépendent exclusivement du code de type/application indiqué dans la première partie du code et sont si nombreuses qu'il est impossible de les énumérer ici. Les symboles supplémentaires sont séparés du code principal par le signe plus (+).
Les symboles supplémentaires les plus courants sont les codes d'impact et de température pour les aciers de construction, catégorie 1 - Sxxx.
Exemple : S355J2
Les codes de conditions de livraison sont également relativement courants, les plus fréquents étant :
Exemple : S355J2+N
Acier électrique
Lettres de type de produit en acier électrique (en gras, la version la plus récente, 2016) :
Norme par nom d'acier
Conformément à la norme EN 10027-1
Catégorie 2 : Acier spécifié par sa composition chimique
Outre le système de désignation descriptive des nuances d'acier mentionné ci-dessus, la norme EN 10027-2 définit un système de numérotation unique des nuances d'acier. Bien que moins descriptifs et intuitifs que les désignations générales, ces numéros sont plus faciles à tabuler et à utiliser dans les applications de traitement de données.
Le numéro est au format suivant : x.yyzz(zz) où x est le type de matériau (un seul est spécifié jusqu'à présent), yy est le numéro du groupe d'acier (spécifié dans EN10027-2) et zz(zz) est un numéro séquentiel désigné par l'organisme de certification, le numéro entre parenthèses étant inutilisé mais réservé pour une utilisation ultérieure.
Les groupes d'acier sont indiqués ci-dessous :
L’organisme de certification actuel est le VDEh à Düsseldorf, en Allemagne .
Comparaisons
Vous trouverez ci-dessous un tableau comparant les nuances d'acier issues de différents systèmes de classification.
Les nuances d'acier de l'American Petroleum Institute (API)
L'American Petroleum Institute dispose d'un système de classification normalisé de l'acier pour diverses propriétés des composites d'acier.
Code couleur
Afin de distinguer clairement la nuance d'acier, les tubes, les cuvelages et leurs raccords doivent être peints selon un code couleur. Des bandes de couleur doivent être peintes sur les tubes et les cuvelages sur une longueur supérieure à 600 mm à chaque extrémité. L'ensemble du corps extérieur du raccord doit être peint, puis marqué d'un code couleur.
Les normes API 5B et 5CT fournissent différentes nuances d'acier et les codes de couleur de chaque nuance, avec des informations générales sur les tubages et les tubes.
