Câblage structuré

En télécommunications , le câblage structuré désigne la conception et l'installation d'une infrastructure de câblage complète et conforme aux normes pour les bâtiments , les plateformes , les usines ou les campus . Il s'agit d'une approche systématique et organisée qui utilise un ensemble d'éléments standardisés et plus petits (d'où le terme « structuré ») appelés sous-systèmes . L'objectif est de créer une infrastructure unique, flexible et évolutive, capable de prendre en charge de multiples usages et modifications.

Contrairement aux systèmes de câblage point à point, où chaque matériel dispose d'un câblage dédié, un système de câblage structuré utilise une hiérarchie de câblage pour éviter les interconnexions directes.

Les caractéristiques de conception et de performance du câblage structuré sont régies par des normes industrielles, telles que ANSI/TIA-568 , EN 50173 et ISO/IEC 11801 afin de garantir l'interopérabilité et des performances prévisibles.

Les composants du câblage structuré comprennent les paires torsadées , le câblage optique , les panneaux de brassage , les câbles de brassage et les salles d'équipements .

Le câblage structuré consiste à concevoir et à installer un système de câblage capable de prendre en charge de multiples usages matériels et adapté aux besoins actuels et futurs. Un système correctement installé permet de satisfaire les exigences actuelles et futures, et assure la compatibilité avec les matériels ajoutés ultérieurement.

Dans le modèle OSI, le câblage structuré est une forme de support physique/de transmission .

L'aspect du câblage structuré dépend de la taille ; un petit bureau n'aura pas la même profondeur hiérarchique qu'un bâtiment , une plateforme , une usine ou un campus.

Dans un petit bureau, une seule salle de distribution peut gérer les connexions externes et le câblage horizontal vers toutes les prises de télécommunications. Avec une structure réduite, les câbles principaux ne sont pas nécessaires.

• External network interfaceIl s'agit du lieu où se trouve généralement le fournisseur de services, un FAI.
• BDLa distribution du bâtiment correspond à l'entrée du bâtiment et représente le point central où arrivent les services externes et où se trouvent tous les équipements de réseau internes (commutateurs, panneaux de brassage).
• TOreprésente une ou plusieurs prises de télécommunications. Un câblage horizontal est utilisé pour relier les prises.

Un grand immeuble de bureaux à plusieurs étages nécessite une hiérarchie plus complexe, comprenant une salle de distribution centrale avec des équipements centralisés et une distribution multi-étages (FD) avec des équipements locaux à chaque étage. Un câblage principal relie la salle de distribution centrale aux points de distribution d'étage (TD).

.

• External network interfaceIl s'agit du lieu où se trouve généralement le fournisseur de services, un FAI.
• BDLa distribution du bâtiment correspond à l'entrée du bâtiment et représente le point central où arrivent les services externes et où se trouvent les équipements de réseau internes centraux (commutateurs, panneaux de brassage).
• FDLe distributeur d'étage représente le point où se trouvent les équipements de réseau d'étage (commutateurs, panneaux de brassage).
• TOreprésente une ou plusieurs prises de télécommunications. Un câblage horizontal est utilisé pour relier les prises.

La conception et l'installation du câblage structuré sont régies par un ensemble de normes qui spécifient le câblage des centres de données , des bureaux et des immeubles d'habitation pour les communications de données ou de voix, à l'aide de différents types de câbles, le plus souvent de catégorie 5e (Cat 5e), de catégorie 6 (Cat 6) et de fibres optiques , ainsi que de connecteurs modulaires . Ces normes définissent la manière de déployer le câblage selon différentes topologies afin de répondre aux besoins du client, généralement à l'aide d'un panneau de brassage central (souvent monté dans une baie 19 pouces ), à partir duquel chaque connexion modulaire peut être utilisée selon les besoins. Chaque prise est ensuite raccordée à un commutateur réseau (normalement également monté en baie) pour une utilisation réseau ou à un panneau de brassage d'un système téléphonique IP ou PBX ( autocommutateur privé ).

Les lignes raccordées comme ports de données à un commutateur réseau nécessitent de simples câbles de brassage droits à chaque extrémité pour connecter un ordinateur. Les raccordements vocaux aux PABX nécessitent, dans la plupart des pays, un adaptateur à l'extrémité distante pour convertir la configuration des connecteurs modulaires 8P8C en prise téléphonique murale standard locale . En Amérique du Nord, aucun adaptateur n'est nécessaire pour certaines utilisations : avec des ports câblés selon la norme T568A , pour les prises 6P2C les plus couramment utilisées pour les téléphones à une ligne (par exemple, avec RJ11 ), et les prises 6P4C utilisées pour les téléphones à deux lignes sans alimentation (par exemple, avec RJ14 ) et les téléphones à une ligne avec alimentation (également avec RJ11), les connexions téléphoniques sont physiquement et électriquement compatibles avec la prise 8P8C . revanche , avec des ports câblés en T568B , ce qui est courant mais souvent non conforme à la norme, seule la première paire, c'est-à-dire 1 , fonctionne. Les connexions RJ25 et RJ61 sont physiquement compatibles, mais pas électriquement, et ne peuvent donc pas être utilisées. Au Royaume-Uni, un adaptateur doit être présent à l'extrémité distante car la prise BT à 6 broches est physiquement incompatible avec 8P8C.

Il est courant d'utiliser un code couleur pour les câbles des panneaux de brassage afin d'identifier le type de connexion, bien que les normes de câblage structuré ne l'exigent pas, sauf au niveau des murs de démarcation.

Les normes de câblage exigent que les huit conducteurs d'un câble Cat 5e/6/6A soient connectés.

Les systèmes de téléphonie IP permettent de faire fonctionner le téléphone et l'ordinateur sur les mêmes câbles, éliminant ainsi le besoin d'un câblage téléphonique séparé.

Quel que soit le type de câble en cuivre (Cat 5e/6/6A), la distance maximale est de 90 m pour l'installation de la liaison permanente, plus une marge de 10 m pour les cordons de brassage combinés aux extrémités.

Les câbles Cat 5e et Cat 6 peuvent tous deux gérer efficacement les applications d'alimentation par Ethernet (PoE) jusqu'à 90 m . Cependant, en raison d'une dissipation de puissance plus importante dans le câble Cat 5e, les performances et l'efficacité énergétique sont supérieures lorsque le câblage Cat 6A est utilisé pour alimenter et connecter des périphériques PoE.

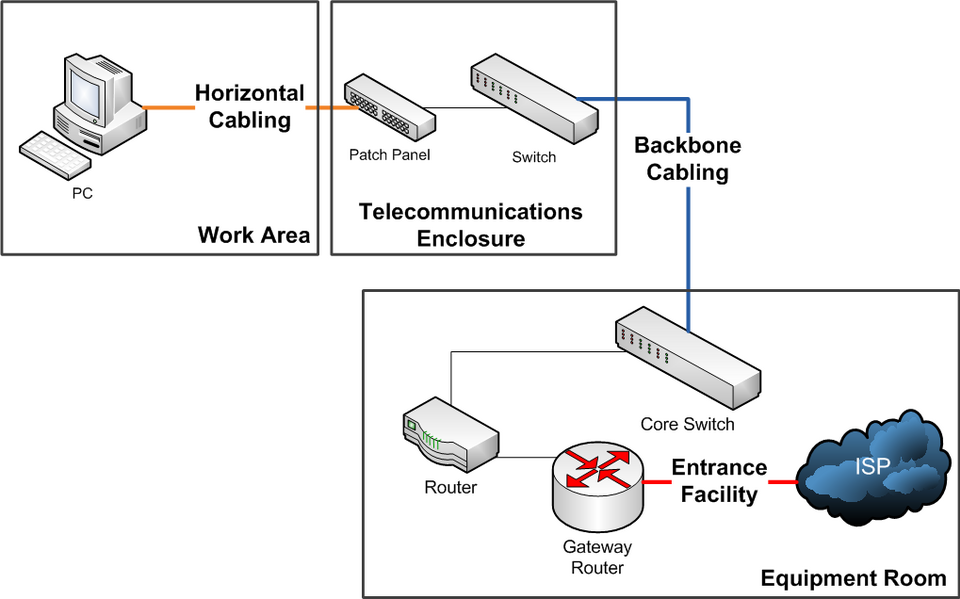

Le câblage structuré se compose de six sous-systèmes :

• Le point d'entrée est l'endroit où le réseau de l'opérateur téléphonique se termine et se connecte au câblage interne du client.

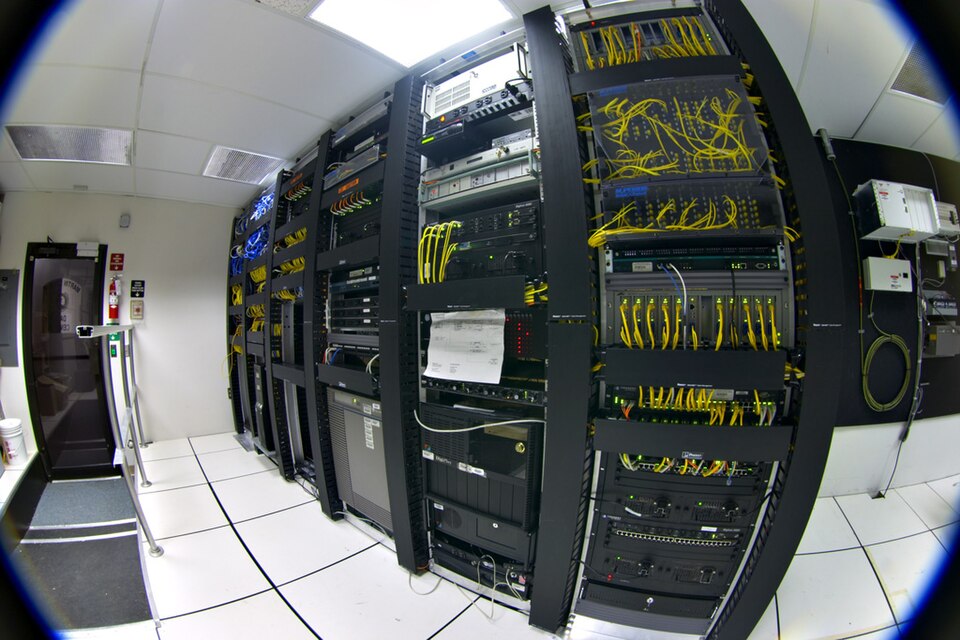

• Les salles techniques abritent les équipements et les points de regroupement des câblages qui desservent les utilisateurs à l'intérieur du bâtiment ou du campus.
• Le câblage dorsal désigne les connexions câblées inter-bâtiments et intra-bâtiments au sein d'un réseau structuré, reliant les points d'entrée, les salles d'équipements et les armoires de télécommunications. Il comprend le support de transmission, les commutateurs principaux et intermédiaires, ainsi que les terminaisons à ces emplacements. Ce système est principalement utilisé dans les centres de données .
• Le câblage horizontal, qu'il s'agisse de câblage intérieur standard ou de câblage plenum , relie les salles de télécommunications aux prises ou zones de travail individuelles à l'étage, généralement via les chemins de câbles, les conduits ou les faux plafonds. Un brassage horizontal permet de connecter ce câblage à un panneau de brassage ou à un bloc de connexion , lui-même relié par un câblage principal au centre de distribution.
• Les salles de télécommunications ou les armoires de télécommunications assurent la connexion entre le câblage principal et le câblage horizontal.
• Les composants de la zone de travail relient l'équipement de l'utilisateur final aux prises du système de câblage horizontal.

Les normes de câblage réseau sont utilisées internationalement et publiées par l'ISO/CEI, le CENELEC et la TIA ( Telecommunications Industry Association ). La plupart des pays européens utilisent les normes CENELEC, CEI ( Commission électrotechnique internationale ) ou ISO ( Organisation internationale de normalisation ). Le document principal du CENELEC est la norme EN 50173, qui établit des liens contextuels avec l'ensemble des documents CENELEC. La norme ISO/CEI 11801 est la norme de référence de la documentation ISO/CEI. Aux États-Unis, la TIA publie la norme ANSI/TIA-568 relative au câblage des télécommunications dans les locaux commerciaux.
