TOSLINK

TOSLINK ( Toshiba Link ) est un système de connecteurs à fibre optique normalisé Communément appelé audio optique , le connecteur à fibre optique TOSLINK est principalement utilisé dans les équipements audio grand public . La prise optique numérique transmet un flux de signaux audio numériques depuis un périphérique audio ( lecteur CD , lecteur DVD , enregistreur audio numérique , ordinateur, console de jeux vidéo ) vers un récepteur AV capable de décoder deux canaux audio non compressés à modulation par impulsions et codage (PCM), ou des signaux audio surround compressés 5.1 ou 7.1 , tels que Dolby Digital et DTS . Contrairement à un câble HDMI , un connecteur à fibre optique TOSLINK ne possède pas la bande passante nécessaire pour transmettre les signaux audio non compressés Dolby TrueHD et DTS-HD Master Audio , mais il peut transmettre jusqu'à 8 canaux audio PCM lorsqu'il est utilisé pour connecter deux appareils compatibles avec la norme ADAT Lightpipe .

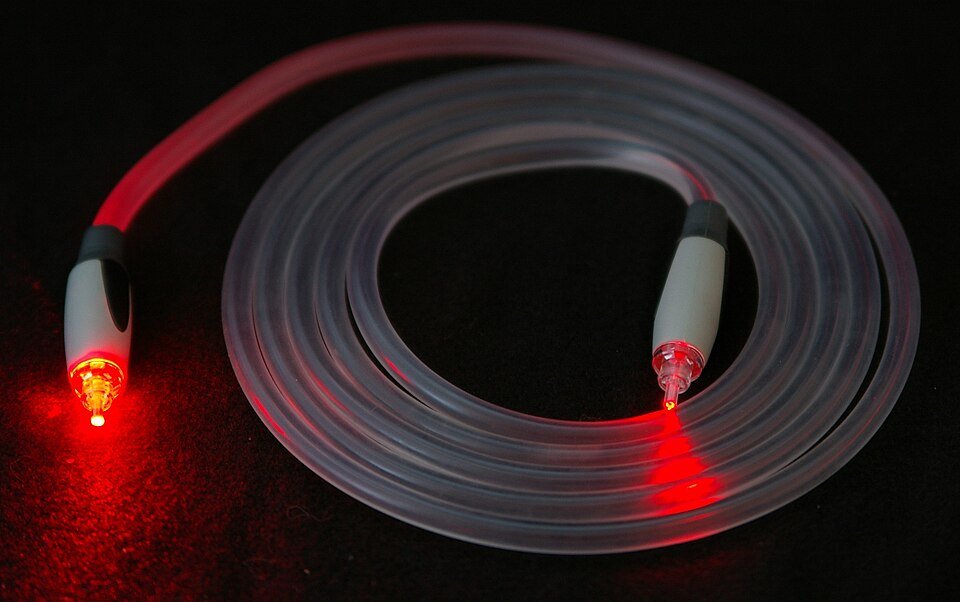

Bien que le connecteur TOSLINK prenne en charge plusieurs formats de supports et normes physiques, les connecteurs audio numériques les plus courants sont les connecteurs rectangulaires EIAJ / JEITA RC-5720 (également CP-1201 et JIS C5974-1993 F05). Dans un connecteur TOSLINK, le signal optique apparaît sous forme de lumière rouge, avec une longueur d'onde maximale de . Ils peuvent subir une défaillance temporaire ou être endommagés de façon permanente s'ils sont fortement pliés. Bien que moins courantes et plus coûteuses que les câbles à fibres optiques en plastique (POF), les fibres optiques en verre ou en silice présentent des pertes plus faibles et permettent d'étendre la portée du système TOSLINK.

Les câbles optiques possèdent une isolation galvanique et ne sont donc pas sensibles aux problèmes électriques tels que les boucles de masse , les interférences RF et les décharges électrostatiques .

Conception

Plusieurs types de fibres peuvent être utilisés pour le TOSLINK : fibres optiques plastiques économiques , avec une longueur maximale technique de , même avec des câbles TOSLINK bon marché .

Mini-TOSLINK

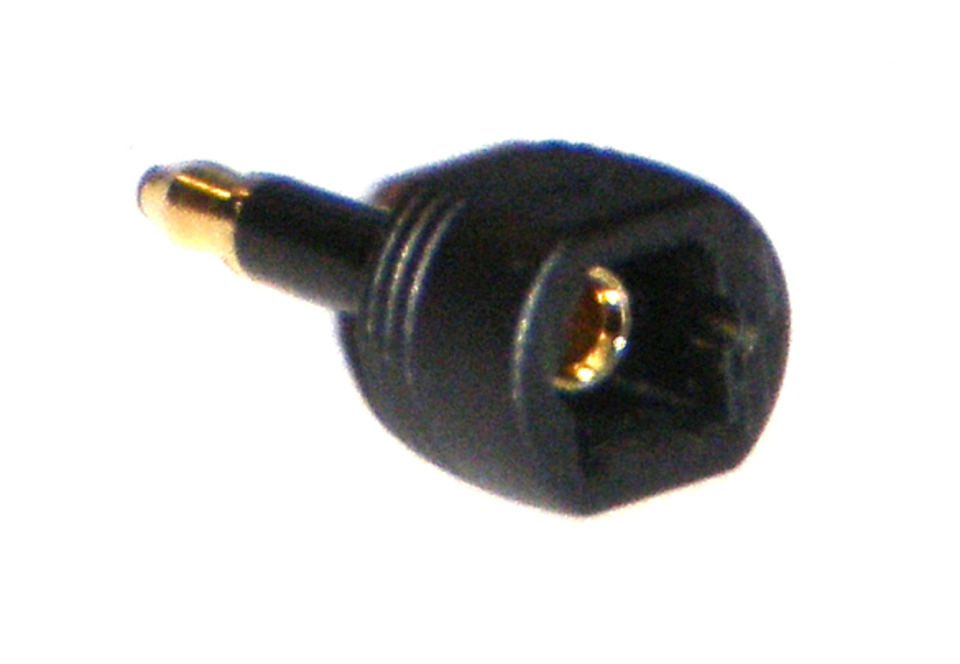

Le Mini-TOSLINK est un connecteur à fibre optique standardisé , plus petit que le connecteur TOSLINK carré standard couramment utilisé dans les équipements audio grand public . Sa taille et sa forme sont quasiment identiques à celles de la prise jack stéréo et Mini-TOSLINK, compatibles avec les fiches jack que les fiches jack afin d'éviter tout contact et dommage avec la LED d'une prise Mini-TOSLINK. De nombreux modèles d'ordinateurs portables et d'équipements audio numériques portables abandonnés , tels que l' appareil Google Chromecast Audio , Apple AirPort Express et iPod Hi-Fi , ainsi que certains enregistreurs MiniDisc , utilisent ces connecteurs qui permettent l'insertion d'une sortie casque analogique (électrique)
