Paquet mince rétractable de petit contour

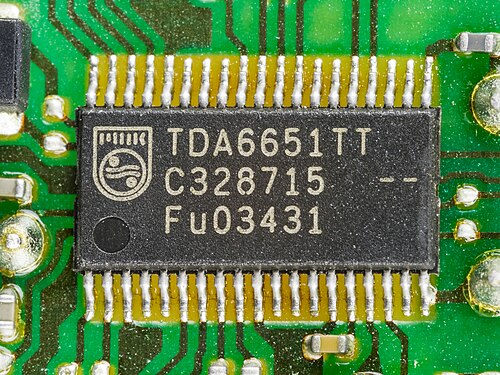

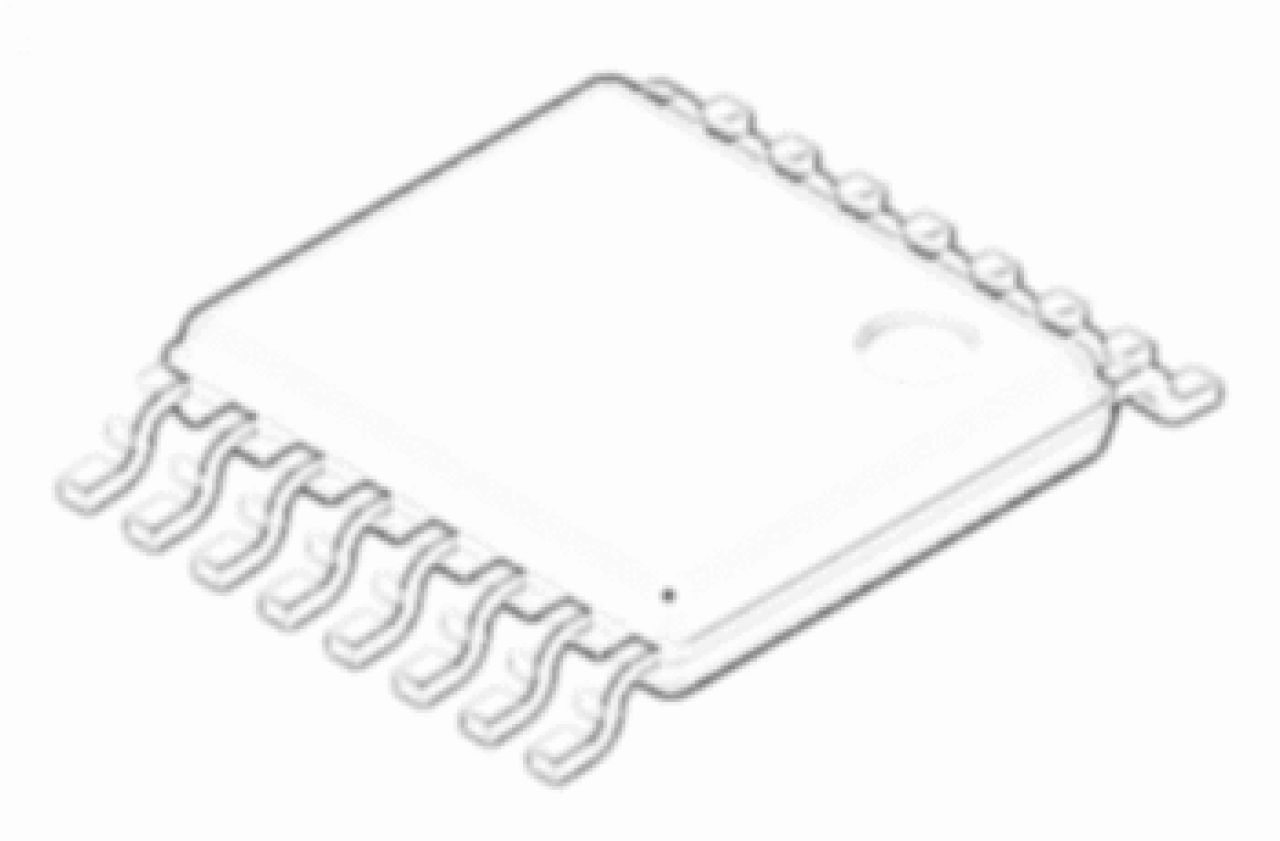

Le boîtier mince rétractable à petit contour ( TSSOP ) est un boîtier de circuit intégré (CI) en plastique à montage en surface rectangulaire avec des broches en aile de mouette.

Ils conviennent aux applications nécessitant une hauteur de montage de 1 mm ou moins et sont couramment utilisés dans les amplificateurs analogiques et opérationnels, les contrôleurs et les pilotes, la logique, la mémoire et la RF/sans fil, les lecteurs de disque , la vidéo/audio et l'électronique grand public .

Le boîtier mince rétractable à petit contour a un corps plus petit et un pas de broche plus petit que le boîtier SOIC standard . Il est également plus petit et plus fin qu'un TSOP avec le même nombre de broches. Les largeurs du corps sont de 3,0 mm, 4,4 mm et 6,1 mm. Le nombre de broches varie de 8 à 80 broches. Les pas de broche sont de 0,5 ou 0,65 mm.

Certains boîtiers TSSOP ont un plot exposé. Il s'agit d'un plot métallique rectangulaire situé sur la face inférieure du boîtier. Le plot exposé sera soudé sur le circuit imprimé pour transférer la chaleur du boîtier au circuit imprimé. Dans la plupart des applications, le plot exposé est connecté à la terre.

Le boîtier thermorétractable mince à petit contour du dissipateur thermique (HTSSOP) est le nom que Texas Instruments donne à un TSSOP doté d'un tampon exposé sur la face inférieure. D'autres fabricants utilisent le même nom.
