Arc transversal

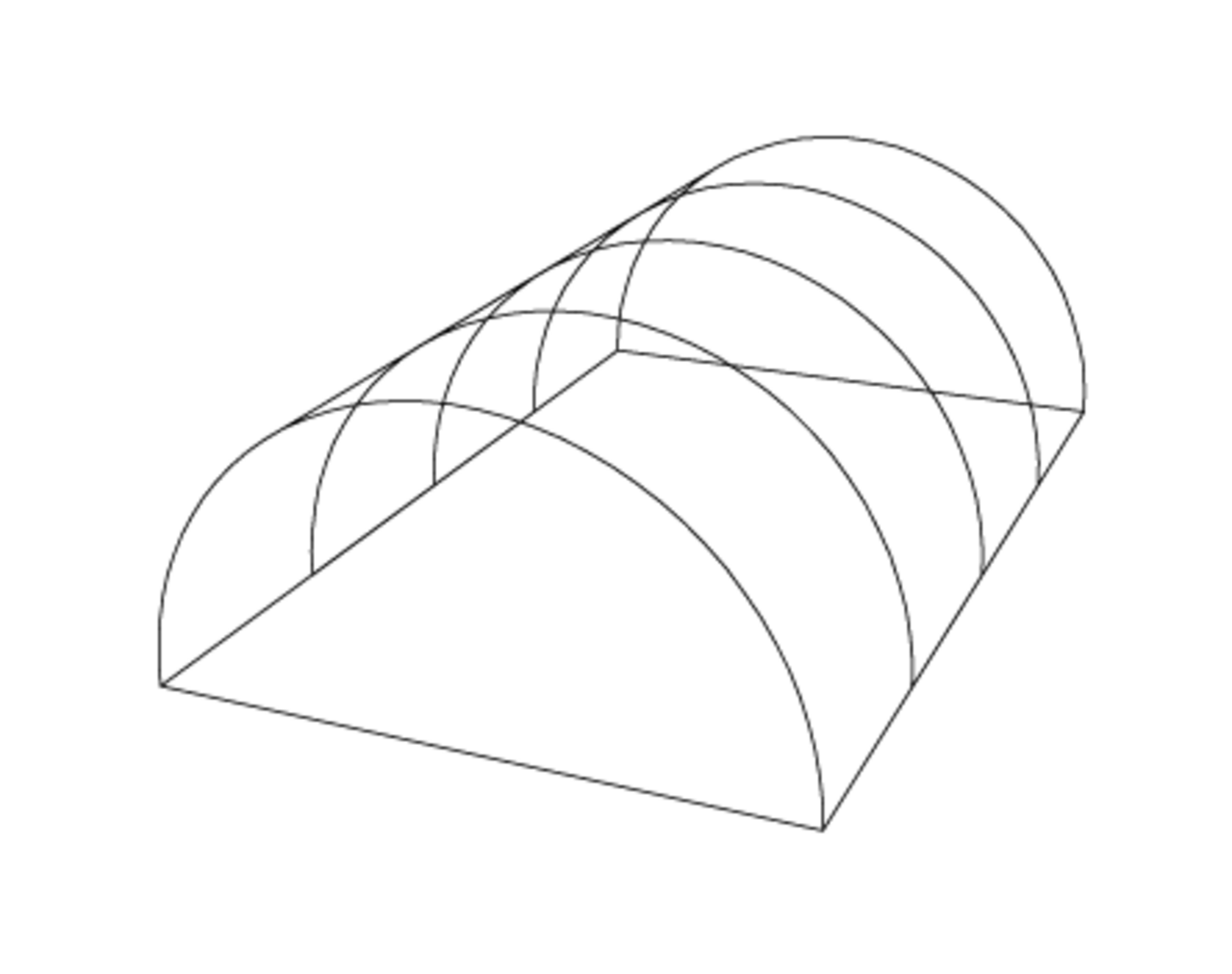

En architecture , un arc transversal est un arc dans un bâtiment voûté qui traverse la voûte en berceau . Une série d'arcs transversaux reposant sur les sommets des colonnes sur les côtés de la nef était typique dans les églises de l'architecture romane (commune depuis l'époque carolingienne ). Par analogie, le terme est également utilisé pour décrire les nervures transversales d'une voûte d'arêtes et pour tout arc transversal dans les bâtiments modernes. Un arc qui va dans le sens transversal, mais qui porte un mur exposé au-dessus, divisant la voûte en compartiments, est appelé arc diaphragme .

Dans les bâtiments historiques, les arcs transversaux servent de support aux pannes et aux poutres faîtières. Ils subdivisent également la nef en travées . Les ressorts de l'arc sont généralement fixés aux supports à l'aide de tirants en bois ou en acier , mais l'essentiel de la poussée latérale se termine dans les culées .

•
  Les arcs transversaux sont mis en évidence en vert sur un plan d'église
•

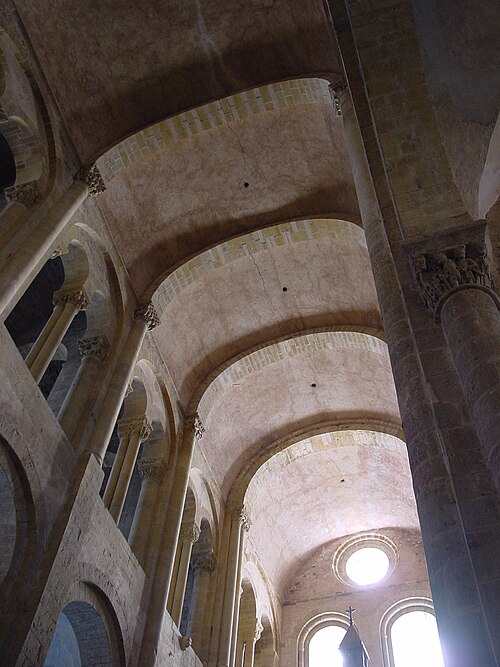

  Arcs transversaux de l'église abbatiale Sainte-Foy
•

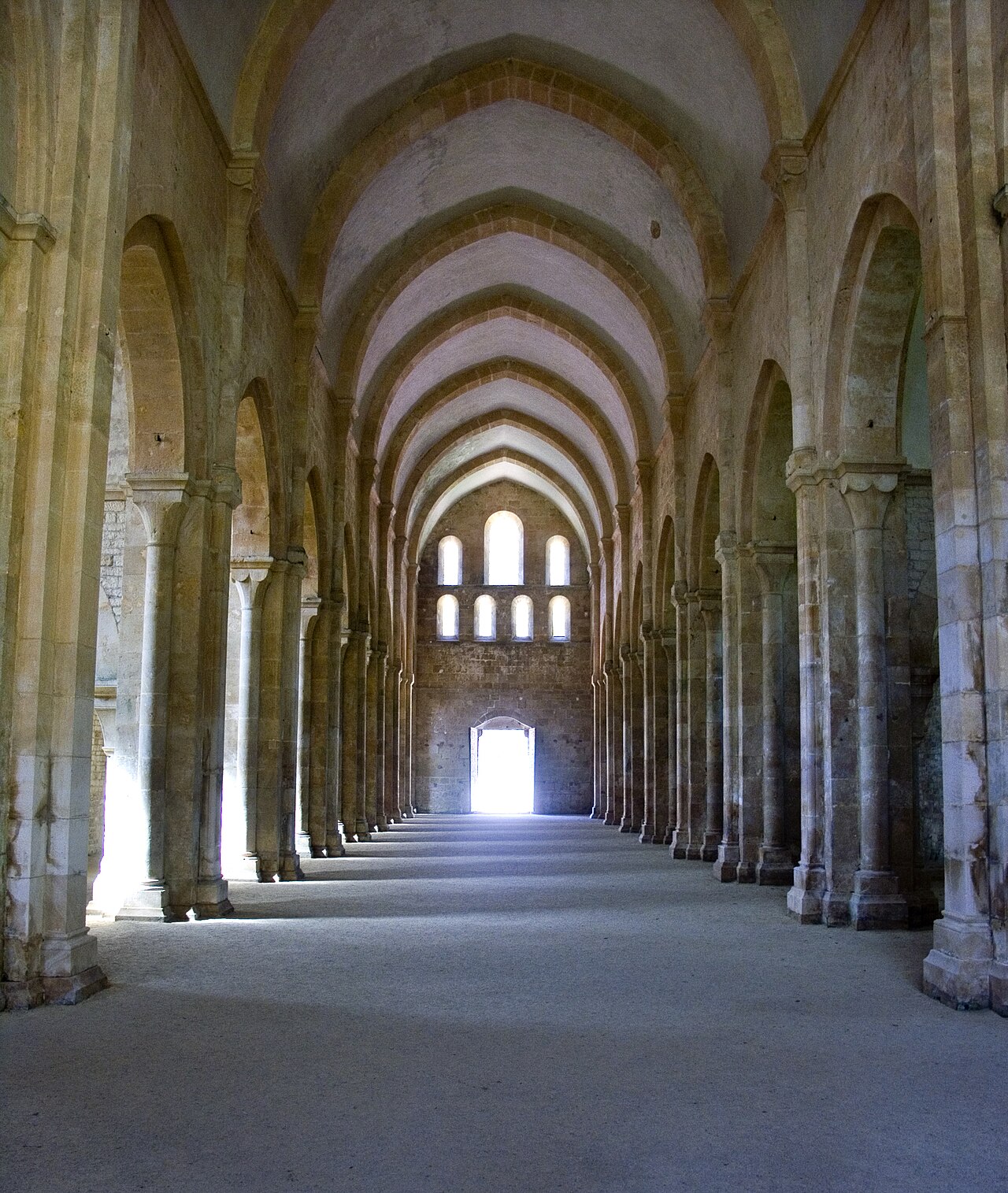

  Voûte en berceau brisé avec arcs doubleaux ( Abbaye de Fontenay )
•
  Voûte d'arêtes avec arcs doubleaux
•
  Voûte d'ogives croisées avec arcs doubleaux
•
  Voûte baroque avec arcs transversaux cintrés (église de la Résidence de Wurtzbourg )
•

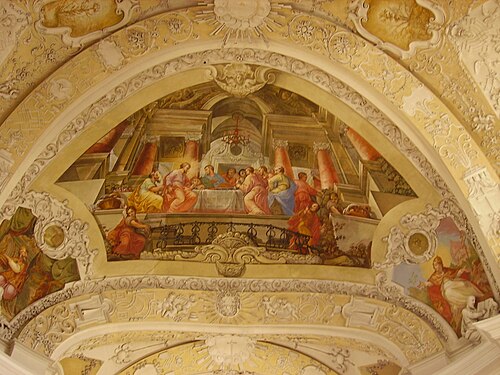

  Voûte baroque à arcs transversaux cintrés (église de l' abbaye de Banz )
