VT100

Le VT100 est un terminal vidéo , introduit en août 1978 par Digital Equipment Corporation (DEC). Il a été l'un des premiers terminaux à prendre en charge les codes d'échappement ANSI pour le contrôle du curseur et d'autres tâches, et a ajouté un certain nombre de codes étendus pour des fonctionnalités spéciales comme le contrôle des voyants d'état du clavier. Cela a conduit à l'adoption rapide de la norme ANSI, qui est devenue la norme de facto pour les terminaux vidéo matériels et plus tard les émulateurs de terminaux .

La série VT100, en particulier la VT102, a connu un énorme succès sur le marché et a fait de DEC le premier fournisseur de terminaux à l'époque. La série VT100 a été remplacée par la série VT200 à partir de 1983, qui s'est avérée tout aussi réussie. Au final, plus de six millions de terminaux de la série VT ont été vendus, en grande partie grâce au succès du VT100.

Le premier terminal vidéo de DEC fut le VT05 (1970), suivi du VT50 (1974), et bientôt mis à niveau vers le VT52 (1975). Le VT52 était doté d'un affichage de texte avec 80 colonnes et 24 lignes, d'un défilement bidirectionnel et d'un protocole de contrôle personnalisé qui permettait de déplacer le curseur sur l'écran. Ces « terminaux intelligents » ont connu un succès en raison de leurs capacités et de leur capacité à être exécutés sur des liaisons série peu coûteuses, plutôt que des connexions propriétaires personnalisées comme dans le cas de systèmes comme l' IBM 3270 , qui nécessitaient généralement des contrôleurs coûteux pour les applications distribuées. En revanche, les « terminaux muets » ou « télétypes en verre » comme l' ADM-3 (1975) manquaient de fonctionnalités avancées telles que l'adressage complet du curseur, et rivalisaient principalement sur le coût matériel le plus bas possible.

Le terminal VT100 a été introduit en août 1978, remplaçant la famille VT50/VT52. Comme les modèles précédents, il communiquait avec son système hôte via des lignes série à une vitesse minimale de 50 bits/s, mais augmentait la vitesse maximale à 19 200 bits/s, soit le double de celle du VT52. Le terminal proposait une option de « défilement fluide », par laquelle les lignes de texte affichées étaient déplacées progressivement vers le haut ou vers le bas de l'écran pour faire de la place pour de nouvelles lignes, au lieu d'avancer par « sauts » soudains. Cela facilitait la numérisation ou la lecture du texte, bien que cela ralentisse quelque peu le débit de données maximal.

Le principal changement interne concernait le protocole de contrôle. Contrairement au langage de contrôle de curseur propriétaire du VT50/52, le VT100 était basé sur la nouvelle norme ANSI X3.64 pour les codes de commande. À l'époque, certains fournisseurs d'ordinateurs avaient suggéré que la nouvelle norme dépassait l' état de l'art et ne pouvait pas être mise en œuvre à un prix raisonnable. L'introduction de microprocesseurs à bas prix et le coût toujours en baisse de la mémoire informatique ont offert des capacités considérablement étendues, et le VT100 utilisait le nouveau processeur Intel 8080 comme processeur interne . De plus, le VT100 offrait une compatibilité ascendante pour les logiciels compatibles avec le VT52, en prenant également en charge les anciennes séquences de contrôle. D'autres améliorations par rapport au VT52 comprenaient un mode 132 colonnes et une variété de « rendus graphiques » comprenant le clignotement, la mise en gras, la vidéo inversée , le soulignement et les lignes de caractères à double taille ou à double largeur. Le VT100 a également introduit un jeu de caractères de dessin de boîte supplémentaire contenant divers pseudographiques qui permettaient de dessiner des formulaires à l'écran.

Toutes les configurations du VT100 ont été réalisées à l'aide d'affichages interactifs présentés à l'écran ; les données de configuration ont été stockées dans la mémoire non volatile du terminal. La facilité d'entretien a également été considérablement améliorée, car un VT100 pouvait être rapidement démonté en modules remplaçables.

La disposition interne du VT100 peut être divisée en deux cartes pour des raisons de fonctionnalité, sans compter les cartes optionnelles du VT100 que vous pouvez acheter. Il existe une carte appelée carte de moniteur vidéo qui est utilisée pour des choses comme le réglage du CRT sur le terminal lui-même. Cette carte est responsable du réglage du CRT dans le cas où le faisceau d'électrons est décalé. La carte contrôleur du terminal est celle qui gère la logique du terminal et comprend une multitude de puces telles que le rebranding de l'Intel 8080 par DEC.

En 1983, le VT100 a été remplacé par les terminaux de la série VT200 plus puissants tels que le VT220 .

Le VT100 est doté de plusieurs cartes tierces et propriétaires conçues pour améliorer les capacités de l'appareil. Les plus remarquables de ces cartes de DEC sont la VT1XX-AB (option vidéo avancée) et la VT1XX-AA (option boucle de courant 20 mA). Les capacités et l'existence des cartes sont décrites au chapitre 4 du guide d'utilisation du VT100.

Le VT100 fut le premier terminal de Digital à être basé sur un microprocesseur standard de l'industrie, l' Intel 8080. Des options pouvaient être ajoutées au terminal pour prendre en charge une imprimante externe, des rendus graphiques supplémentaires et davantage de mémoire de caractères. La dernière option, connue sous le nom d'« Advanced Video Option » ou AVO, permettait au terminal de prendre en charge 24 lignes de texte complètes en mode 132 colonnes, contre 14 lignes pour le modèle non étendu lorsqu'il était utilisé en mode 132 colonnes. Le VT100 devint une plate-forme sur laquelle Digital construisit plusieurs produits matériels connexes.

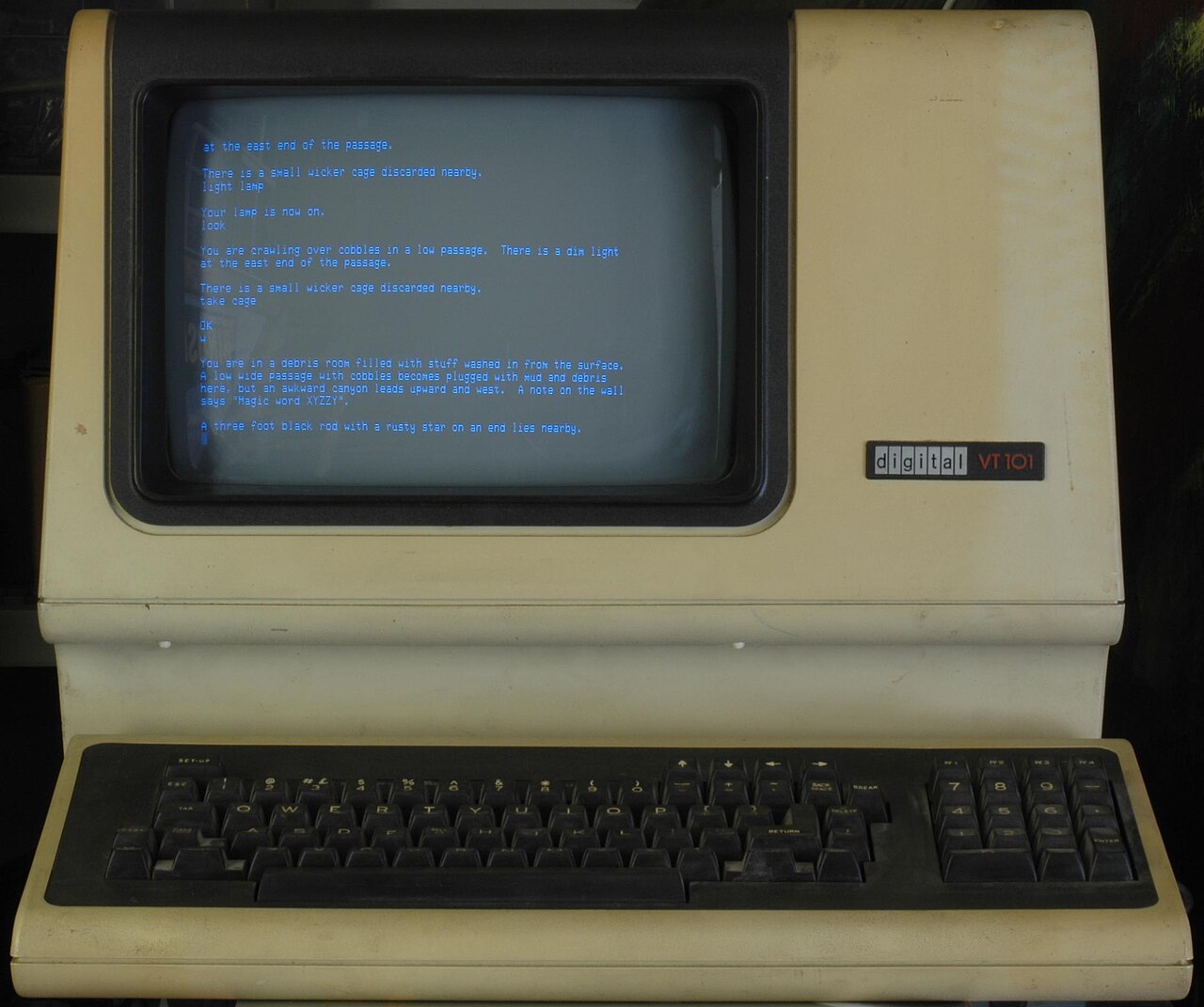

Les VT101 et VT102 étaient des versions de suivi à coût réduit et non extensibles. Le VT101 était essentiellement un modèle de base du VT100, tandis que le VT102 était livré en standard avec les options AVO et de port d'imprimante série préinstallées. Le VT105 contenait un sous-système graphique simple connu sous le nom de graphiques de forme d'onde qui était principalement compatible avec le même système dans le précédent VT55 . Ce système permettait de dessiner deux fonctions mathématiques sur l'écran superposées sur l'affichage de texte normal, permettant de mélanger le texte et les graphiques pour produire des graphiques et des sorties similaires. Le VT125 a ajouté une implémentation du Remote Graphic Instruction Set ( ReGIS ) à octets efficaces, qui utilisait des codes ANSI personnalisés pour envoyer des commandes graphiques au terminal, plutôt que de nécessiter que le terminal soit réglé sur un mode graphique distinct et moins efficace comme le VT105.

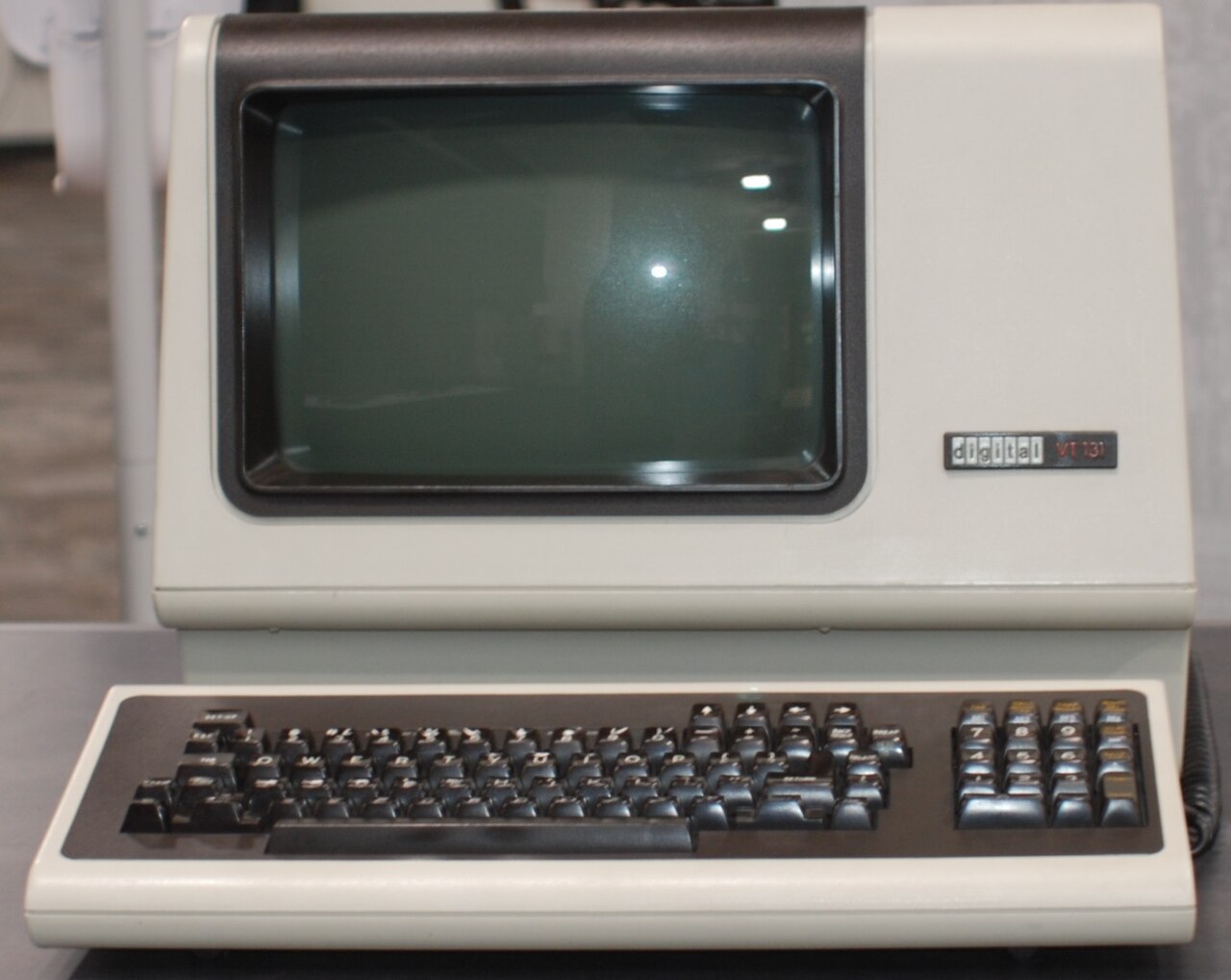

Le VT131 a ajouté la prise en charge du mode bloc , permettant à un formulaire d'être envoyé au terminal et rempli localement par l'utilisateur, puis de renvoyer le contenu des champs du formulaire à l'hôte lorsque le formulaire est rempli.

Le format VT100 laissait un espace physique important dans le boîtier pour l'extension, et DEC l'a utilisé pour produire plusieurs systèmes de mini-ordinateurs autonomes tout-en-un. Le VT103 comprenait un panier à cartes et un fond de panier Q-Bus 4×4 (8 emplacements), suffisant pour configurer un petit système de micro-ordinateur LSI-11 16 bits dans le boîtier, et prenait en charge un lecteur de bande à cartouche adressable par bloc double TU58 DECtape II en option qui pouvait être utilisé comme un lecteur de disque très lent. Le VT180 (nom de code "Robin") ajoutait un micro-ordinateur monocarte utilisant un Zilog Z80 pour exécuter le système d'exploitation CP/M . Le VT278 (DECmate) ajoutait un petit processeur PDP-8 , permettant au terminal d'exécuter le logiciel de traitement de texte WPS-8 de Digital .
