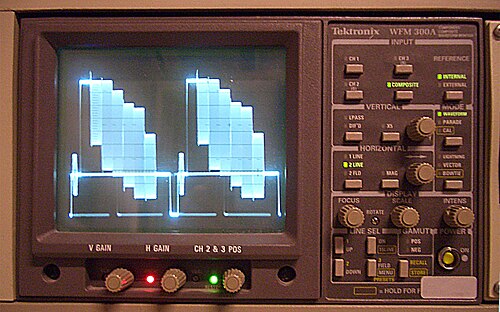

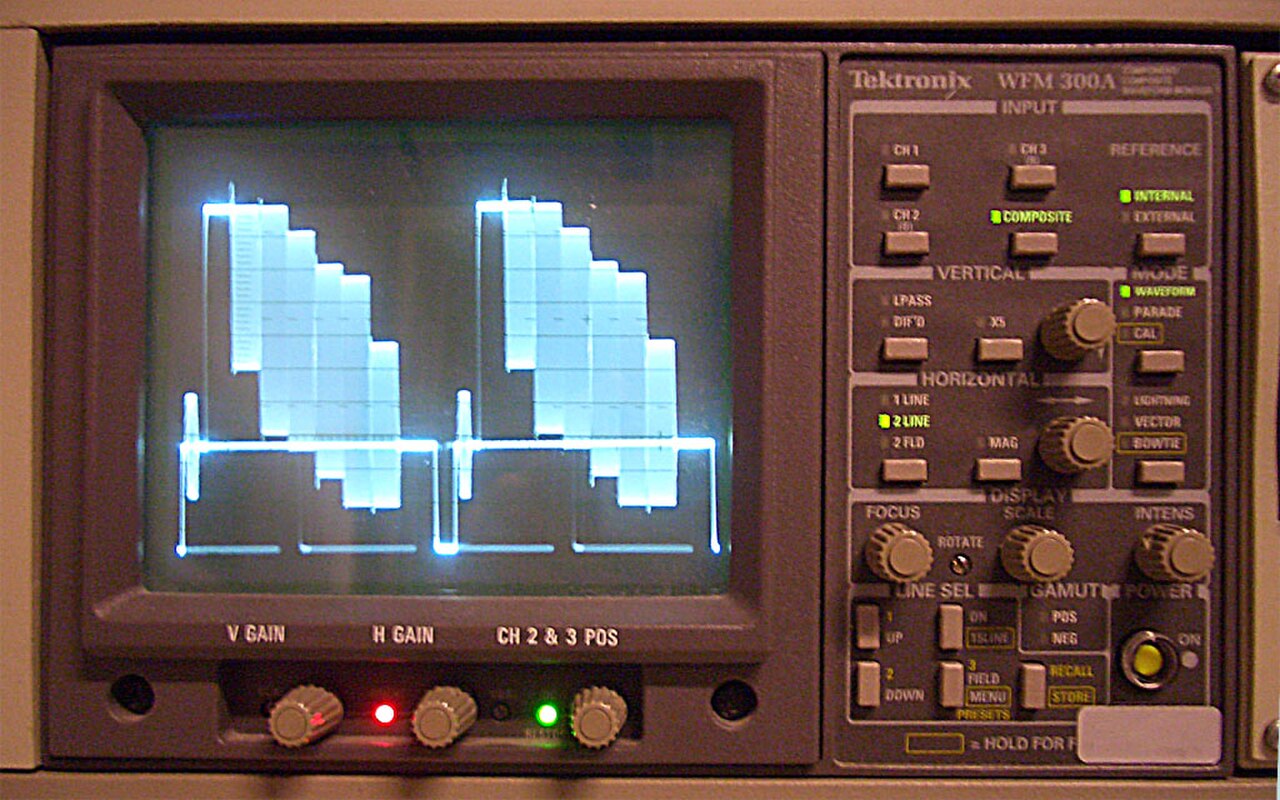

Un moniteur de forme d'onde est un type particulier d' oscilloscope utilisé dans les applications de production télévisuelle . Il est généralement utilisé pour mesurer et afficher le niveau, ou la tension , d'un signal vidéo par rapport au temps .
Le niveau d'un signal vidéo correspond généralement à la luminosité, ou luminance , de la partie de l'image qui est dessinée sur un écran vidéo ordinaire au même instant. Un moniteur de forme d'onde peut être utilisé pour afficher la luminosité globale d'une image de télévision, ou il peut effectuer un zoom avant pour afficher une ou deux lignes individuelles du signal vidéo. Il peut également être utilisé pour visualiser et observer des signaux spéciaux dans l' intervalle de suppression verticale d'un signal vidéo, ainsi que l' éclat de couleur entre chaque ligne vidéo.
Les moniteurs de forme d'onde sont utilisés aux fins suivantes :
- Pour aider à l'étalonnage des caméras vidéo professionnelles et pour « aligner » les configurations à plusieurs caméras utilisées au même endroit afin de garantir que la même scène tournée dans les mêmes conditions produira les mêmes résultats.
- En tant qu'outil d'aide au télécinéma (transfert de film sur bande), à la correction des couleurs et à d'autres activités de production vidéo
- Surveiller les signaux vidéo pour s'assurer que ni la gamme de couleurs , ni les limites de transmission analogique ne sont violées.
- Diagnostiquer et dépanner un studio de télévision ou l'équipement qui s'y trouve.
- Pour aider à l’installation d’équipements dans une installation de télévision, ou à la mise en service ou à la certification d’une installation.
- Dans les applications de test de fabrication et de recherche et développement .
- Pour régler l'exposition de la caméra dans le cas de caméras vidéo et de cinéma numérique.
Un moniteur de forme d'onde est souvent utilisé en conjonction avec un vectorscope . À l'origine, il s'agissait d'appareils distincts ; cependant, les moniteurs de forme d'onde modernes incluent la fonctionnalité vectorscope comme mode distinct. (L'appareil combiné est simplement appelé « moniteur de forme d'onde »).
À l'origine, les moniteurs de forme d'onde étaient des appareils entièrement analogiques ; le signal vidéo entrant (analogique) était filtré et amplifié, et la tension résultante était utilisée pour piloter l'axe vertical d'un tube cathodique . Un circuit de décapage de synchronisation était utilisé pour isoler les impulsions de synchronisation et les rafales de couleurs du signal vidéo ; les informations de synchronisation récupérées étaient transmises à un circuit de balayage qui pilotait l'axe horizontal. Les premiers moniteurs de forme d'onde différaient peu des oscilloscopes, à l'exception du circuit de déclenchement vidéo spécialisé. Les moniteurs de forme d'onde permettent également l'utilisation d'une référence externe ; dans ce mode, les signaux de synchronisation et de rafale sont prélevés sur une entrée séparée (permettant ainsi à tous les appareils d'une installation d'être verrouillés , ou synchronisés sur la même source de synchronisation).
Avec l'avènement de la télévision numérique et du traitement numérique du signal , le moniteur de forme d'onde a acquis de nombreuses nouvelles fonctionnalités et capacités. Les moniteurs de forme d'onde modernes contiennent de nombreux modes de fonctionnement supplémentaires, notamment le mode image (où l'image vidéo est simplement présentée sur l'écran, un peu comme un téléviseur), divers modes optimisés pour la vérification de la gamme de couleurs, la prise en charge de la partie audio d'un programme de télévision (intégrée à la vidéo ou sur des entrées séparées), les affichages de diagramme de l'œil et de gigue pour mesurer les paramètres de la couche physique des formats de télévision numérique série, les modes d'examen de la couche de protocole numérique série et la prise en charge des données auxiliaires et des métadonnées liées à la télévision telles que le code temporel , les sous-titres et les systèmes de classification V-chip .
Les moniteurs de forme d'onde modernes et autres oscilloscopes ont également largement abandonné la technologie CRT à l'ancienne. Tous les nouveaux moniteurs de forme d'onde sont basés sur un rasterizer , un élément matériel graphique qui reproduit le comportement d'un écran vectoriel CRT, générant un signal raster . Ils peuvent être livrés avec un écran à cristaux liquides à écran plat , ou ils peuvent être vendus sans écran, auquel cas l'utilisateur peut connecter n'importe quel écran VGA .
