Support d'arme

Un support d'arme est un ensemble ou un mécanisme utilisé pour maintenir une arme (généralement un pistolet ) sur une plate-forme afin qu'elle fonctionne à sa capacité maximale. Les supports d'armes peuvent être divisés en deux catégories : les supports statiques et les supports non statiques.

Un support statique est un composant de support d'arme non portable monté directement au sol, sur une fortification ou dans le cadre d'un véhicule.

Une tourelle à canon protège l'équipage ou le mécanisme d'une arme et permet en même temps de viser et de tirer dans de nombreuses directions.

Une tourelle est une plate-forme d'arme rotative, strictement une plate-forme qui traverse le blindage de l'engin sur lequel elle est montée avec une structure appelée barbette (sur les navires) ou panier (sur les chars) et possède une structure de protection sur le dessus (le hangar à canon). Si elle n'a pas de hangar à canon, c'est une barbette, si elle n'a pas de barbette (c'est-à-dire qu'elle est montée à l'extérieur du blindage du véhicule), c'est une installation.

Les tourelles sont généralement utilisées pour monter des mitrailleuses , des canons automatiques ou des canons de gros calibre . Elles peuvent être habitées ou contrôlées à distance. Une petite tourelle, ou sous-tourelle sur une plus grande, est appelée coupole . Le terme coupole décrit également les tourelles rotatives qui ne portent pas d'armes mais sont à la place des dispositifs de visée, comme dans le cas des commandants de chars . Un fleuron est une sous-tourelle ou sous-sous-tourelle extrêmement petite montée sur une tourelle coupole.

En général, le canon est fixé sur son axe horizontal et pivoté en faisant tourner la tourelle, les tourillons du canon étant utilisés pour lui permettre de s'élever. Alternativement, dans une tourelle oscillante , toute la partie supérieure de la tourelle se déplace pour élever et abaisser le canon.

Une casemate est une structure blindée constituée d'une surface primaire statique incorporant un support de canon à déplacement limité : généralement, cela prend la forme soit d'un canon monté à travers une plaque de blindage fixe (généralement observée sur les chasseurs de chars et les canons d'assaut ) soit d'un support constitué d'un cylindre partiel de blindage « pris en sandwich » entre des plaques en haut et en bas (comme avec les canons de sponsor des premiers chars et l'armement secondaire des cuirassés de l'ère Dreadnought).

Un support coaxial , mis au point sur le char léger T1 à la fin des années 1920 et largement adopté à la fin des années 1930, est monté à côté ou au-dessus de l'arme principale et pointe donc dans la même direction générale que l'arme principale, en s'appuyant sur la capacité de l'arme hôte à se déplacer pour changer d'arc. Le terme coaxial est quelque peu impropre car l'agencement est strictement paraxial (c'est-à-dire des axes parallèles, par opposition au même axe ), bien qu'à des fins balistiques, l'axe soit effectivement le même en termes pratiques.

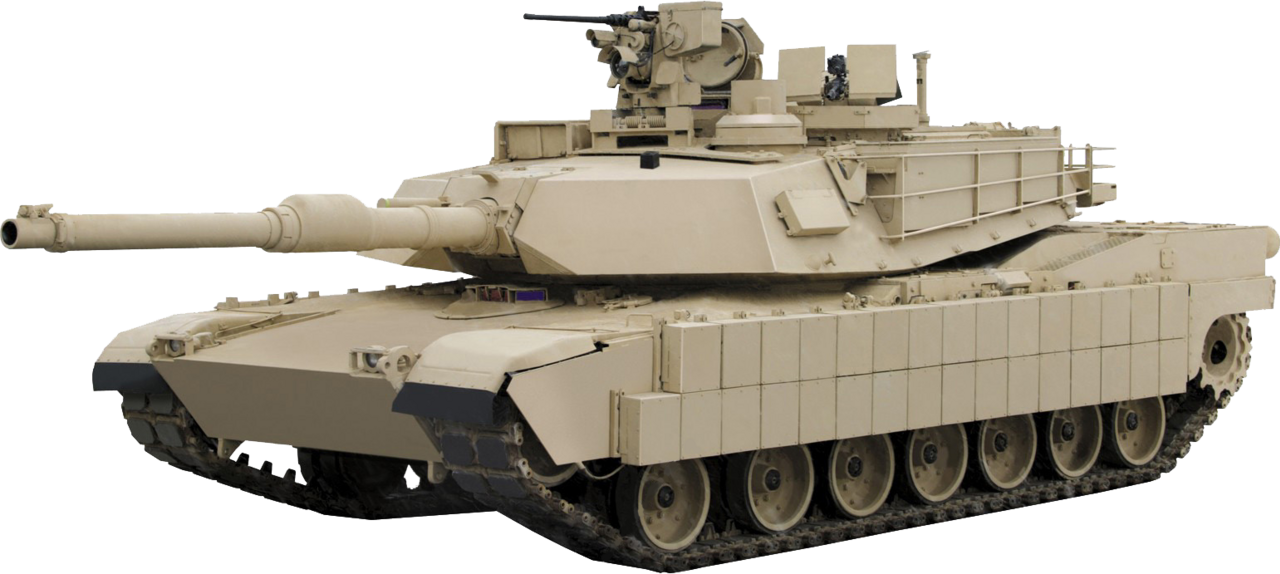

Presque tous les chars de combat principaux et la plupart des véhicules de combat d'infanterie sont équipés d'une mitrailleuse coaxiale montée pour tirer le long d'un axe parallèle au canon principal. Les armes coaxiales sont généralement visées à l'aide de la commande du canon principal. Elle est généralement utilisée pour engager l'infanterie ou d'autres cibles « faibles » où l'utilisation de tirs du canon principal serait dangereuse, inefficace ou inutile.

Certaines armes telles que le fusil sans recul M40 et l' arme d'assaut polyvalente Mk 153 à l'épaule sont équipées d'un fusil de repérage de plus petit calibre monté de manière coaxiale sur le canon ou le tube de lancement. Ces armes tirent des cartouches spéciales conçues pour imiter l'arc balistique des munitions de l'arme hôte, en utilisant des balles traçantes ou à détonation ponctuelle afin qu'un tireur puisse facilement déterminer où un tir atterrira afin de placer le tir avec précision. En raison de l'adoption de systèmes plus avancés tels que les télémètres laser, ils sont rarement utilisés sur les armes modernes.

Un support fixe est incapable de mouvement horizontal (traverse), mais pas nécessairement incapable de mouvement vertical (élévation). L'ensemble du support doit être déplacé pour changer la direction du tir. Les supports entièrement fixes (sans traverse ni élévation) se trouvent le plus souvent sur les avions et dirigent le plus souvent l'arme vers l'avant, le long du vecteur de mouvement de l'avion, de sorte qu'un pilote peut viser en pointant le nez de l'avion vers la cible. Certaines conceptions d'avions utilisaient un concept différent de supports fixes, comme dans le Schräge Musik ou l'AC-47 Spooky . Le Stridsvagn 103 est un char de combat principal sans tourelle inhabituel avec un canon principal fixe qui vise à l'aide des chenilles et de la suspension du char.

Les avions militaires utilisaient également souvent des supports fixes appelés points d'emport ou stations d'armes pour fixer des magasins jetables tels que des missiles, des bombes et des réservoirs de carburant externes : ces dispositifs montent un ensemble standardisé de pattes de verrouillage sur lesquelles de nombreux types d'armement différents peuvent être fixés.

Les supports à traverse fixe capables uniquement d'élévation sont courants sur les canons automoteurs plus gros, tout comme la méthode de montage utilisée par pratiquement tous les canons de chemin de fer.

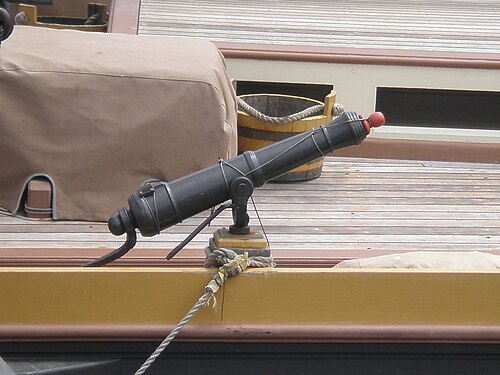

Un support à pivot est un support pivotant qui permet au canon d'être librement déplacé ou élevé, tandis que la base du support reste fixe, ce qui maintient l'ensemble du système dans une position stable : généralement, le support est soit une tige sur la face inférieure du canon (une tige à pivot) qui s'accouple avec un mécanisme de prise , soit un berceau intermédiaire qui se monte sur les côtés du canon ou du récepteur de l'arme. En raison de la stabilité offerte par le support, le canon n'a généralement pas besoin d'une crosse d'épaule , de nombreux exemples modernes utilisant des poignées à deux mains. On le trouve le plus souvent sur les véhicules blindés , les véhicules de combat improvisés tels que les véhicules techniques , les postes de tir latéraux des bombardiers de la Seconde Guerre mondiale et des époques antérieures , et les canons de porte des hélicoptères de transport armés . Les premiers exemples à un coup appelés canons pivotants étaient couramment montés sur les rails de pont des navires de guerre à l' ère de la voile pour dissuader les abordeurs à courte distance.

Les canons de plus grande taille nécessitent un support plus lourd appelé piédestal , et les canons encore plus gros une plate-forme tournante : un support sur piédestal peut être manipulé directement, mais les canons de plus grande taille nécessitent généralement l'utilisation de volants mécaniques ou d' une assistance par actionneur hydraulique / électrique pour les réglages de déplacement et d'élévation. Les très grands supports peuvent également inclure des sièges pour l'équipage fixés au berceau du canon ou au sol de la plate-forme tournante.

Contrairement à une tourelle, ce type de support a généralement peu ou pas de protection blindée, généralement au plus un bouclier frontal .

Il s'agit d'un montage assisté par moteur à l'extérieur de l'objet sur lequel il est monté, généralement boulonné à la surface et seuls les câbles de commande traversent le blindage. De tels montages sont généralement utilisés sur les véhicules de combat blindés pour les armes antipersonnel afin d'éviter d'exposer un membre d'équipage à des tirs de riposte, et sur les navires de guerre pour les systèmes CIWS autonomes .

Un support pivotant est un support fixe qui permet un arc de tir beaucoup plus large et plus flexible que le système de support à pivot simple. En utilisant un système à un ou deux bras articulés, le tireur peut faire pivoter l'arme sur un large arc même si sa position est fixe par rapport au support. Ces systèmes varient en complexité, d'un bras simple à un bras double avec la possibilité de verrouiller l'arme dans n'importe quelle position de tir.

Un support mobile est un support d'arme qui est portable ou peut être transporté par l'infanterie .

Les armes de grande taille qui ne peuvent pas être facilement soulevées par l'infanterie nécessitent une plate-forme qui peut être déplacée lorsque la mobilité est nécessaire. Les roues sont généralement utilisées pour permettre la manœuvrabilité, bien que les patins soient parfois préférés dans les climats froids où les surfaces glacées/neigeuses deviennent problématiques pour les roues, et certains canons particulièrement lourds ont historiquement utilisé des chenilles non motorisées . Les petits affûts peuvent être poussés/tirés à la main à la manière d'une petite charrette ou d'une brouette , tandis que les plus gros nécessitent la traction d'animaux ou de véhicules. Les armes de grande taille utilisent souvent une base déployable pour les rendre plus faciles à transporter et plus stables dans leur position de tir : les supports à traînée divisée (où deux longues « traînées » peuvent être réunies pour former une barre de remorquage) et les bases cruciformes avec deux pieds pliants en sont des exemples.

Les « obusiers de transport » sont un cas particulier où le chariot peut être entièrement démonté et divisé en une série de charges pour le transport sur un terrain accidenté, généralement par des mules .

Généralement utilisé par les mortiers d'infanterie , il s'agit d'une plaque plate montée directement sur l'arme ou à l'aide d'une rotule . La plaque est généralement carrée, rectangulaire ou circulaire, et conçue pour répartir la force de recul de l'arme afin d'éviter qu'elle ne s'enfonce dans le sol : elle est souvent, mais pas toujours, utilisée avec un support à deux pieds pour élever le canon à l'angle souhaité.

Un monopode possède une jambe et n'offre pas de stabilité le long de l' axe de coordonnées du mouvement. Les monopodes ont l'avantage d'être légers et compacts, bien que lorsqu'ils sont utilisés en mode tir, ils n'aient pas suffisamment de stabilité pour être utilisés avec de grandes armes à feu. Les monopodes sont généralement utilisés sur des armes à feu à canon court et à tir de précision. De nombreux fusils de précision sont dotés d'un monopode intégré à leur crosse, offrant l'effet d'un trépied lorsqu'il est combiné à un bipied frontal.

Un bipied possède deux jambes et assure la stabilité le long de l' axe de mouvement de gauche à droite .

Le bipied permet à l'opérateur de poser l'arme sur le sol, un muret ou un autre objet, réduisant ainsi la fatigue de l'opérateur et permettant une précision accrue.

Les bipieds peuvent être de longueur fixe ou réglable, et peuvent être soit un accessoire monté sur l'arme, soit une partie intégrante de celle-ci. Ceux de meilleure qualité peuvent être inclinés et avoir également leur point d'inclinaison proche de l'axe central de l'alésage, ce qui permet à l'arme de s'incliner légèrement vers la gauche et la droite, ce qui permet une image de visée horizontale rapide sur un sol irrégulier et maintient l'opérateur près du sol.

Un trépied possède trois pieds et assure la stabilité le long de l' axe de mouvement coordonné de gauche à droite et d'avant en arrière . Les trépieds ont l'inconvénient d'être lourds et encombrants, mais offrent une stabilité bien supérieure et ne nécessitent pas que l'utilisateur exerce une force quelconque pour maintenir le support en équilibre. Les trépieds sont généralement utilisés sur des armes de soutien telles que des mitrailleuses lourdes, des lance-grenades à répétition, des fusils sans recul et des systèmes de missiles antichars d'infanterie de grande taille tels que le BGM-71 TOW . Ces trépieds sont souvent beaucoup plus grands que l'arme elle-même et peuvent être dotés de commandes mécaniques d'élévation et de déplacement pour le tir indirect.

Le trépied permet à l'opérateur de poser l'arme sur le sol et ainsi l'arme semble plus légère pour le tireur et la précision est augmentée.

Une selle de tir utilise généralement une tête de trépied mais, au lieu de monter l'arme directement sur le trépied, la selle est montée sur la tête du trépied et le fusil est placé dans la selle. Ces selles ont commencé à apparaître à la fin des années 2000 comme une solution pour fournir une plate-forme de tir stable aux tireurs d'élite et aux tireurs d'élite qui peuvent avoir besoin de tirer depuis un endroit autre que la position couchée. Avant leur introduction, les tireurs d'élite n'avaient que des bâtons de tir ou des configurations de fortune à utiliser.

Les bâtons de tir sont des supports d'armes portables utilisés par les tireurs de terrain, comme les chasseurs, les tireurs d'élite et les tireurs à la carabine à poudre noire à silhouette métallique . Ils peuvent être de tout type, depuis des supports spécialement conçus jusqu'à des constructions faites à partir de bâtons réels, et avoir entre un et trois pieds. Ils existent depuis l'époque des premiers arquebusiers , lorsqu'ils étaient généralement un long piquet fin avec un support en forme de U au sommet, appelé support de fourche.

Sur les armes à feu , les bâtons de tir sont couramment utilisés sur les fusils pour fournir un appui vers l'avant et réduire le mouvement. Les bâtons de tir permettent à l'opérateur de poser l'arme sur le sol, un muret ou un autre objet, réduisant ainsi la fatigue de l'opérateur et permettant une précision accrue.

Ce type de support d'arme d'infanterie est utilisé pour monter une arme sous le canon d'une arme plus grande, en utilisant soit un équipement de montage spécial, soit un rail d'accessoires. Cela permet à l'utilisateur d'avoir deux armes prêtes à l'emploi et un simple changement de prise suffit pour tirer avec l'arme accessoire. Il est le plus souvent utilisé pour monter un lance-grenades à un coup sur un fusil ou un fusil de chasse réduit pour briser les portes.

Diverses formes de supports d'armes ont existé pour une utilisation individuelle ou ont été expérimentées pour des essais militaires afin de faciliter la manipulation des armes lourdes et de réduire la fatigue sur le champ de bataille. Un exemple est l' affusto d'assalto ( affût d'assaut ) ou « support bari » qui a été conçu par le 139° e 140° Reggimento Fanteria Brigata « Bari » en 1917 et utilisé sur la mitraillette d'avion Villar Perosa pour les tactiques de tir à pied . Cela permettait à l'utilisateur non seulement de tirer avec l'arme à poignée de bêche, mais aussi de lancer des grenades en même temps pendant le combat. Le support Bari était utilisé dans les raids de tranchées et faisait partie intégrante de l'objectif doctrinal des sections dites « pistolettieri » qui étaient en fait des mitrailleurs-grenadiers.

Un autre exemple est le système d'interface d'arme du troisième bras et le système de support d'arme REAPER.
