Une maquette architecturale est un type de modèle réduit réalisé pour étudier des aspects d'un projet architectural ou pour communiquer l'intention du concepteur. Elle est fabriquée à partir de divers matériaux, notamment le papier, le plâtre , le plastique , la résine , le bois, le verre et le métal .
Les modèles sont construits soit avec des techniques artisanales traditionnelles , soit via des technologies d'impression 3D telles que la stéréolithographie , la fabrication par dépôt de filament fondu et le frittage laser sélectif .
L’utilisation de maquettes architecturales remonte à la préhistoire. Certaines des plus anciennes maquettes encore debout ont été découvertes à Malte , sur le site des temples de Tarxien . Ces maquettes sont aujourd’hui conservées au Musée national d’archéologie de Malte.
But
Les maquettes architecturales sont utilisées par les architectes à diverses fins, notamment :
- Des maquettes ad hoc ou « esquisses » sont parfois réalisées pour étudier l’interaction des volumes, des différents points de vue ou des concepts lors du processus de conception. Elles sont utiles pour expliquer un projet complexe ou inhabituel aux constructeurs. Elles servent également de point de départ aux discussions entre architectes, ingénieurs et urbanistes.
- Les maquettes de présentation peuvent être utilisées pour exposer, visualiser ou vendre un produit final.
Une maquette sert également de pièce d'exposition. Une fois le bâtiment achevé, la maquette est parfois exposée dans un espace commun.
Les types de modèles comprennent :
- Les maquettes extérieures sont des maquettes de bâtiments qui incluent généralement des aménagements paysagers ou des espaces publics autour du bâtiment.

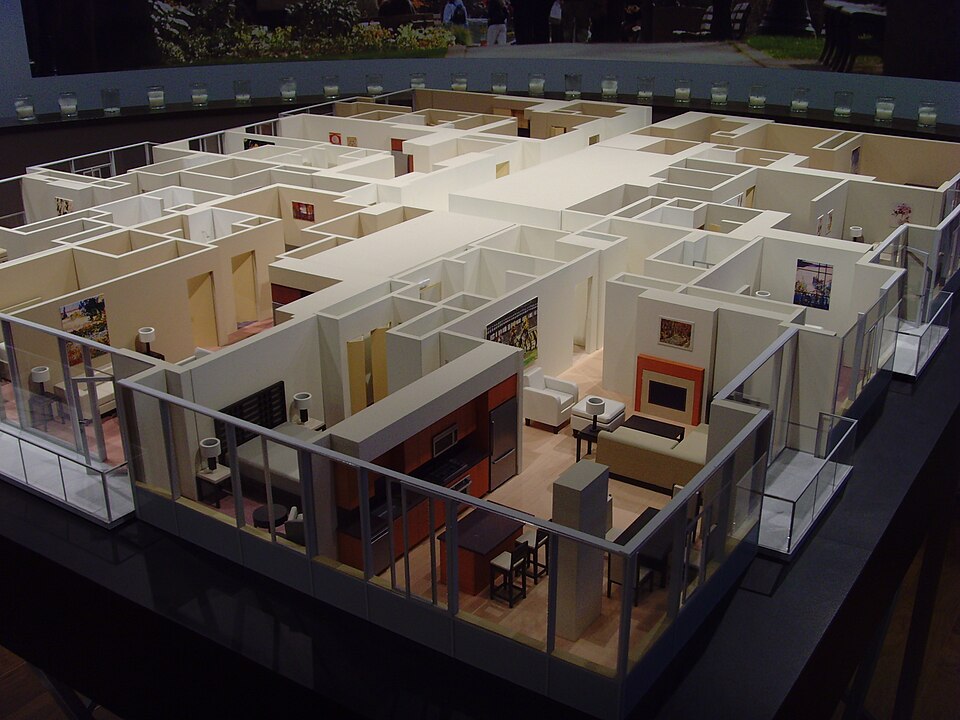

- Les maquettes d'intérieur sont des modèles illustrant l'aménagement de l'espace intérieur, les finitions, les couleurs, le mobilier et l'embellissement .
- Les maquettes d'aménagement paysager sont des modèles de conception et d'aménagement paysager, représentant des éléments tels que les allées, les petits ponts, les pergolas , les motifs de végétation et les éléments d'embellissement. Ces maquettes représentent généralement des espaces publics et, dans certains cas, incluent également des bâtiments.

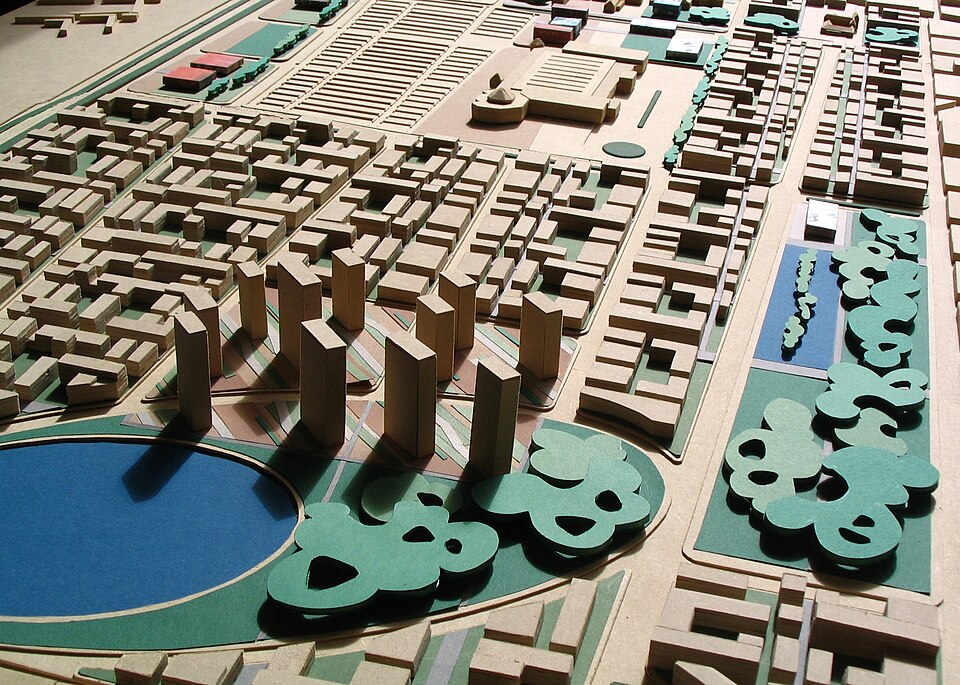

- Les maquettes urbaines sont généralement construites à une échelle beaucoup plus réduite (à partir de 1/500 et moins, 1/700, 1/1000, 1/1200, 1/2000 et 1/20 000), représentant plusieurs îlots urbains, voire une ville ou un village, un grand complexe touristique, un campus, une installation industrielle, une base militaire, etc. Elles constituent un outil précieux pour l’aménagement et le développement des villes. Des maquettes de grandes agglomérations sont exposées dans des musées tels que le Centre d’exposition de l’urbanisme de Shanghai , le Queens Museum de New York , le Palais de l’exposition de l’urbanisme de Pékin et la Galerie de la ville de Singapour .
- Les maquettes d'ingénierie et de construction montrent les éléments et composants isolés d'un bâtiment ou d'une structure, ainsi que leurs interactions.
Modélisation virtuelle
La conception des bâtiments est de plus en plus souvent réalisée à l'aide de logiciels de CAO ( conception assistée par ordinateur ). Les premières modélisations virtuelles consistaient à fixer des lignes et des points arbitraires dans un espace virtuel, principalement pour produire des dessins techniques. Les logiciels modernes intègrent des fonctionnalités avancées telles que des bases de données de composants, des calculs d'ingénierie automatisés, des visites virtuelles 3D, des réflexions dynamiques, ainsi que des textures et des couleurs précises.
En complément des logiciels de CAO (conception assistée par ordinateur) et de BIM ( modélisation des informations du bâtiment ), les sessions d'architecture en réalité virtuelle se développent également. Cette technologie permet aux participants de s'immerger dans une maquette à l'échelle 1:1 et de découvrir ainsi le bâtiment avant même sa construction.
Liste des logiciels de CAO et de BIM
Matériels
On peut réaliser rapidement des maquettes d'étude sommaires à l'aide de carton, de blocs de bois, de polystyrène, de mousse, de panneaux de mousse et d'autres matériaux. Ces maquettes constituent un outil de conception efficace pour la compréhension tridimensionnelle d'une structure, d'un espace ou d'une forme, et sont utilisées par les architectes, les architectes d'intérieur et les scénographes.
Les matériaux couramment utilisés pendant des siècles pour la construction de maquettes architecturales étaient le carton, le bois de balsa , le tilleul et d'autres essences de bois. De nos jours, les maquettistes professionnels utilisent des matériaux du XXIe siècle, tels que le Taskboard (un panneau de fibres/bois flexible et léger), les plastiques, les composites bois-plastique, les mousses, les panneaux de mousse et les composés d'uréthane.
Plusieurs entreprises produisent des éléments préfabriqués pour les composants structurels (poutres, poutres, etc.), le bardage, le mobilier, les figurines, les véhicules, les arbres, les buissons et autres éléments présents dans les maquettes. Ces éléments, tels que les véhicules, les figurines, les arbres, les lampadaires, etc., sont appelés « éléments de décor » et servent non seulement à embellir la maquette, mais aussi à aider l'observateur à apprécier correctement l'échelle et les proportions qu'elle représente.
De plus en plus, les techniques de prototypage rapide telles que l'impression 3D et le fraisage CNC sont utilisées pour construire automatiquement des modèles directement à partir de plans CAO .
Modèles en liège
Une maquette en liège est une maquette architecturale réalisée principalement en liège. L'art du modelage du liège est également appelé phelloplastie (du grec φελλός phellos, liège).
À Naples, au XVIe siècle, on utilisait le liège pour fabriquer des crèches de Noël. Le XVIIIe et le début du XIXe siècle ont vu un regain de popularité dans cette région.
L'invention des maquettes architecturales en liège a été attribuée à Augusto Rosa (1738-1784), mais Giovanni Altieri (documenté entre 1766 et 1790) et Antonio Chichi (1743-1816) étaient déjà actifs à Rome en tant que fabricants de maquettes en liège.
Les modèles de Chichi ont été copiés par Musée d'Histoire de Marseille) ou de Stanislas Clastrier (1857-1925).
Dieter Cöllen est un exemple de phelloplaste contemporain qui perpétue cet art.
Collections
De nombreux modèles en liège de monuments classiques italiens étaient fabriqués et vendus aux touristes lors de leur Grand Tour . Le liège, surtout lorsqu'il était soigneusement peint, était idéal pour reproduire l'aspect vieilli des surfaces murales.
En règle générale, ils étaient produits à grande échelle (le Colisée d' Aschaffenburg mesure trois mètres de long et un mètre de haut) et avec une grande précision.
Les maquettes en liège étaient très prisées dans les cours princières du XVIIIe siècle. Elles furent également acquises pour leur valeur scientifique par les écoles d'architecture à la fin du XVIIIe et au début du XIXe siècle, ou par des institutions comme la Society of Antiquaries of London et le British Museum , afin de faire découvrir l'architecture ancienne au grand public.
Malgré leur fragilité, les modèles en liège ont souvent mieux résisté que les modèles en bois menacés par les insectes xylophages.
Outre les rois et les princes, les maquettes en liège étaient collectionnées par des personnes telles que Filippo Farsetti (1703-1744) à Venise, Pierre Gaspard Marie Grimod d'Orsay (1748-1809), et l'architecte Louis-François Cassas en France , Charles Townley , ou Sir J. Soane à Londres , qui a transformé sa maison en musée, et le Sir John Soane's Museum , abritant une collection de 14 maquettes en liège de bâtiments romains et grecs.
Les maquettes en liège de Chichi se trouvent à l' Académie impériale des arts de Saint-Pétersbourg, en Russie (34 maquettes réalisées vers 1774) ; au château de Wilhelmshöhe à Kassel (33 maquettes réalisées entre 1777 et 1782) ; au Hessisches Landesmuseum de Darmstadt (26 maquettes acquises entre 1790 et 1791) ; et au Schloss Johannisburg ) ; une autre grande collection de ses modèles se trouve au Staatliches Museum Schwerin .
En France, le Musée des Antiquités Nationales à Saint-Germain-en-Laye possède des œuvres de Rosa, Lucandeli et Pelet. Le Musée archéologique de Nîmes ( Musée archéologique de Nîmes ) et le Musée d'Histoire de Marseille possèdent également des modèles en liège.
Des maquettes modernes en liège de bâtiments antiques réalisées par Dieter Cöllen sont exposées au Prétoire de Cologne.
Balance
Les maquettes architecturales sont construites à une échelle beaucoup plus petite que leurs homologues à l'échelle 1:1.
Les échelles et leur utilisation architecturale sont globalement les suivantes :
- Taille réelle (1:1) pour plus de détails
- 1:2 Détails
- 1:5 Détails
- 1:10 Espaces intérieurs et mobilier
- 1:20 Espaces intérieurs et mobilier
- Espaces intérieurs à l'échelle 1:50, plans d'étage détaillés et différents niveaux d'étage
- Plans et schémas de bâtiments à l'échelle 1:100
- Plans et schémas de bâtiments à l'échelle 1:200
- Plans d'aménagement ou plans de site à l'échelle 1:500
- Échelle urbaine 1:1000 pour les plans de site ou d'emplacement
- Plans de site à l'échelle 1:1250
- Plans de site et cartes de ville au 1/2500
- Cartes de ville/île au 1/5000
Parfois, on utilise des échelles de modélisme ferroviaire telles que 1:160 et 1:87 en raison de la disponibilité facile de figurines, de véhicules et d'arbres dans le commerce à ces échelles, et les maquettes de grands bâtiments sont le plus souvent construites dans cette gamme d'échelles en raison de considérations de taille.
