Câble de catégorie 5

Le câble de catégorie 5 ( Cat 5 ) est un câble à paire torsadée destiné aux réseaux informatiques . Depuis 2001, la variante couramment utilisée est la spécification de catégorie 5e ( Cat 5e ). La norme de câble offre des performances allant jusqu'à 100 MHz et convient à la plupart des variétés d' Ethernet sur paire torsadée jusqu'à 2,5 GBASE-T mais fonctionne plus couramment à des vitesses de 1000BASE-T (Gigabit Ethernet). Le Cat 5 est également utilisé pour transporter d'autres signaux tels que le téléphone et la vidéo .

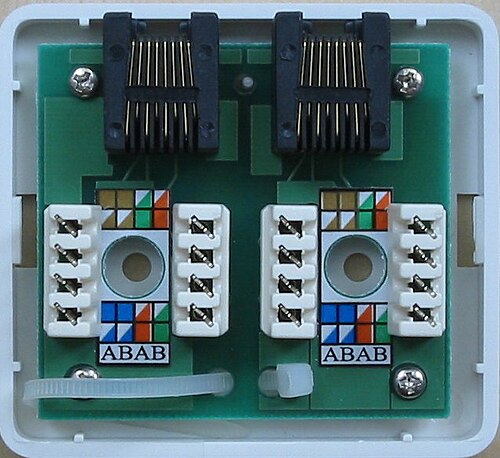

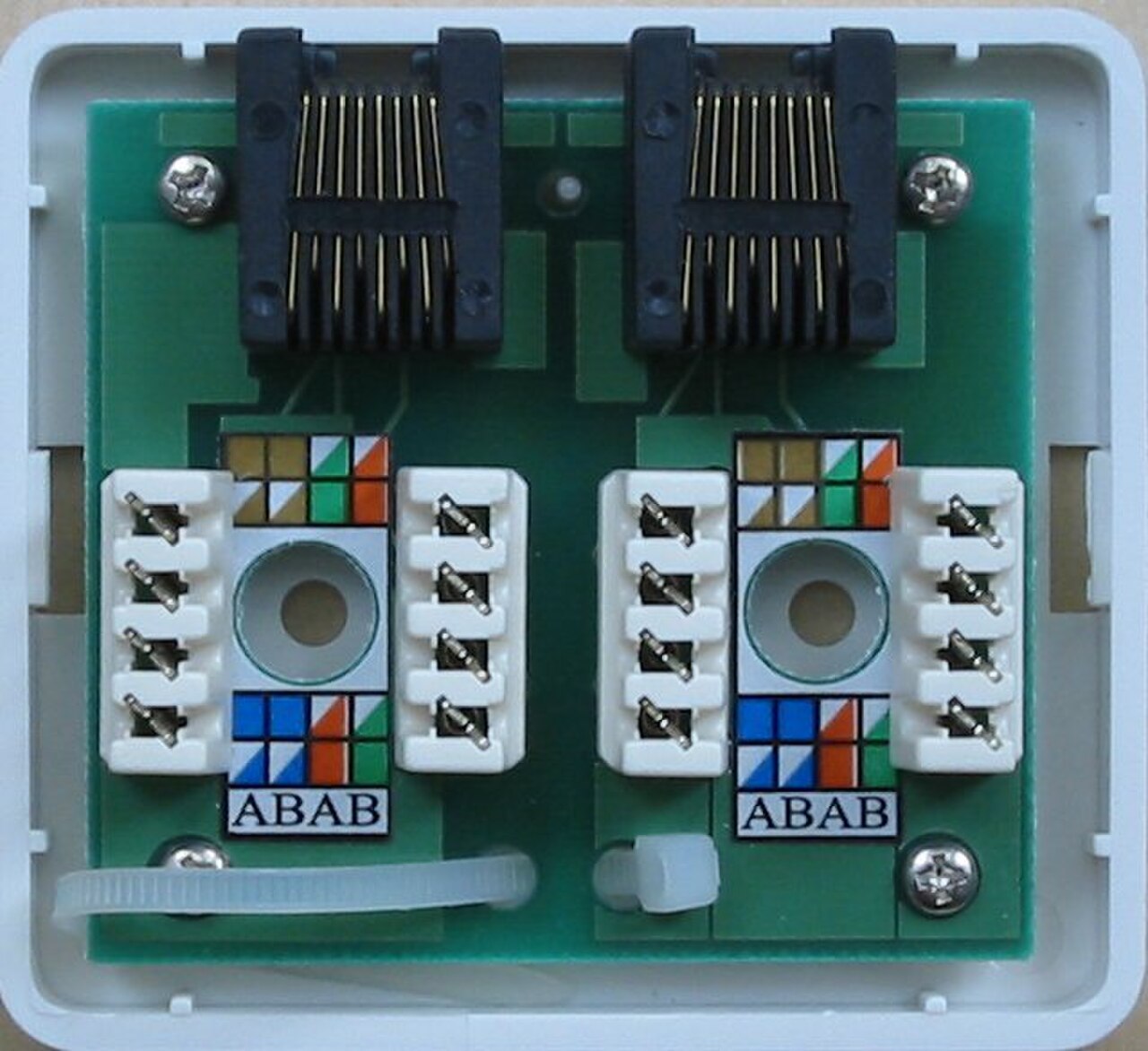

Ce câble est généralement connecté à l'aide de blocs de raccordement et de connecteurs modulaires . La plupart des câbles de catégorie 5 ne sont pas blindés et s'appuient sur la conception à paires torsadées à ligne équilibrée et la signalisation différentielle pour la suppression du bruit.

La catégorie 5 est actuellement définie dans les normes ISO/IEC 11801 , IEC 61156 et EN 50173, bien qu'elle ait été initialement définie dans la norme ANSI / TIA/EIA-568-A (avec clarification dans le TSB-95). Ces documents spécifient les caractéristiques de performance et les exigences de test pour les fréquences jusqu'à 100 MHz.

Le câble est disponible sous forme de conducteur toronné et solide. La forme toronnée est plus flexible et résiste à davantage de flexions sans se casser. Les câbles de raccordement sont toronnés. Le câblage permanent utilisé dans le câblage structuré est solide. La catégorie et le type de câble peuvent être identifiés par l'impression sur la gaine.

La spécification de catégorie 5 exige que les conducteurs soient en cuivre pur. On a constaté une augmentation des câbles contrefaits, en particulier ceux en aluminium recouvert de cuivre (CCA). Cela a exposé les fabricants et les installateurs de ces faux câbles à des responsabilités légales.

La spécification de catégorie 5e améliore la spécification de catégorie 5 en atténuant davantage la diaphonie . La bande passante (100 MHz) et la construction physique sont les mêmes entre les deux, et la plupart des câbles Cat 5 répondent en fait aux spécifications Cat 5e même s'ils ne sont pas certifiés comme tels. La catégorie 5 a été abandonnée en 2001 et remplacée par la spécification de catégorie 5e.

La spécification de catégorie 6 améliore la spécification de catégorie 5e en étendant la réponse en fréquence et en réduisant davantage la diaphonie. Les performances améliorées de la catégorie 6 offrent une bande passante de 250 MHz. Le câble de catégorie 6A offre une bande passante de 500 MHz. Les deux variantes sont rétrocompatibles avec les câbles de catégorie 5 et 5e.

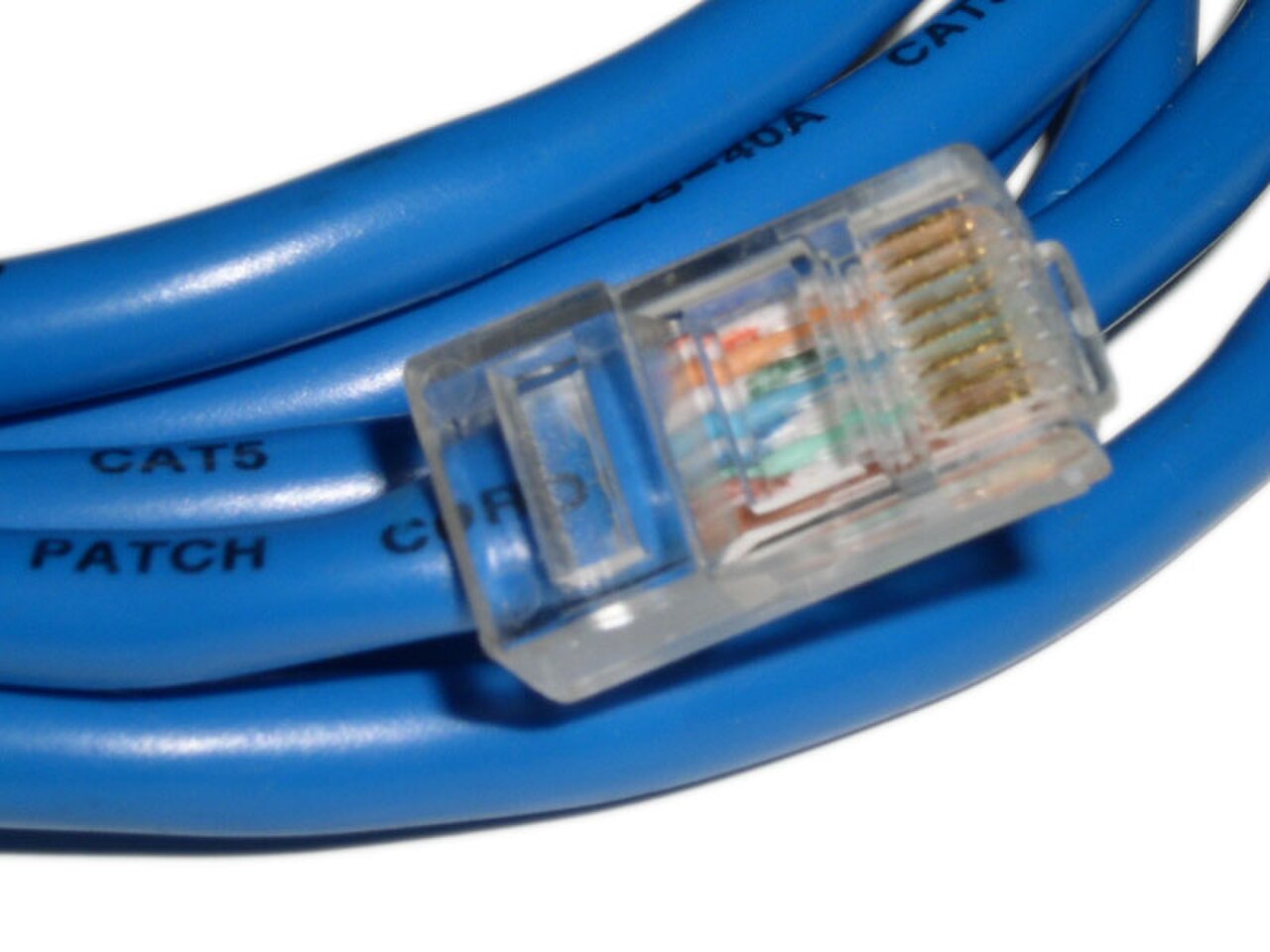

Les types de câbles, les types de connecteurs et les topologies de câblage sont définis par la norme ANSI/TIA-568 . Les câbles de catégorie 5 sont presque toujours terminés par des connecteurs modulaires 8P8C (souvent appelés à tort connecteurs RJ45 ). Le câble est terminé soit selon le schéma T568A , soit selon le schéma T568B . Les deux schémas fonctionnent aussi bien et peuvent être combinés dans une installation à condition que le même schéma soit utilisé aux deux extrémités de chaque câble.

Le câble de catégorie 5 est utilisé dans le câblage structuré des réseaux informatiques tels que Ethernet sur paire torsadée . La norme de câble prescrit des paramètres de performance pour des fréquences allant jusqu'à 100 MHz et convient aux connexions 10BASE-T , 100BASE-TX (Fast Ethernet), 1000BASE-T (Gigabit Ethernet) et 2,5GBASE-T . Les connexions Ethernet 10BASE-T et 100BASE-TX nécessitent deux paires de fils. Les connexions Ethernet 1000BASE-T et plus rapides nécessitent quatre paires de fils. Grâce à l'utilisation de l'alimentation par Ethernet (PoE), l'alimentation peut être transportée via le câble en plus des données Ethernet.

Le Cat 5 est également utilisé pour transporter d'autres signaux tels que la téléphonie et la vidéo . Dans certains cas, plusieurs signaux peuvent être transportés sur un seul câble ; le Cat 5 peut transporter deux lignes téléphoniques conventionnelles ainsi que 100BASE-TX dans un seul câble. La norme de câblage USOC/RJ-61 peut être utilisée dans les connexions téléphoniques multilignes. Il existe différents schémas pour transporter la vidéo analogique et numérique sur le câble. HDBaseT (10,2 Gbit/s) est l'un de ces schémas.

L'utilisation de lignes équilibrées permet de préserver un rapport signal/bruit élevé malgré les interférences provenant de sources externes et la diaphonie provenant d'autres paires.

L'isolation extérieure est généralement en polychlorure de vinyle (PVC) ou en matériau à faible émission de fumée et sans halogène (LS0H).

La plupart des câbles de catégorie 5 peuvent être pliés à n’importe quel rayon dépassant environ quatre fois le diamètre extérieur du câble.

La longueur maximale d'un segment de câble est de 100 mètres (330 pieds) selon la norme TIA/EIA 568-5-A. Si des longueurs plus longues sont nécessaires, l'utilisation de matériel actif tel qu'un répéteur ou un commutateur est nécessaire. Les spécifications pour la mise en réseau 10BASE-T spécifient une longueur de 100 mètres entre les périphériques actifs. Cela permet d'utiliser 90 mètres de câblage permanent à âme solide, deux connecteurs et deux câbles de raccordement toronnés de 5 mètres, un à chaque extrémité.

Depuis 1995, les câbles à paires torsadées non blindées (UTP) à conducteurs solides destinés au câblage de la dorsale doivent être d'une épaisseur ne dépassant pas 22 AWG ( American Wire Gauge ) et d'une épaisseur ne dépassant pas 24 AWG, ou 26 AWG pour le câblage à courte distance. Cette norme a été conservée avec la révision de 2009 de la norme ANSI TIA/EIA 568.

Bien que les assemblages de câbles contenant quatre paires soient courants, la catégorie 5 ne se limite pas à quatre paires. Les applications de dorsale impliquent l'utilisation de jusqu'à 100 paires .

La distance par torsion est communément appelée pas. Chacune des quatre paires d'un câble Cat 5 a un pas différent pour minimiser la diaphonie entre les paires. Le pas des paires torsadées n'est pas spécifié dans la norme.

Certains câbles sont classés UV ou stables aux UV, ce qui signifie qu'ils peuvent être exposés aux rayons UV extérieurs sans dégradation significative.

Les câbles plénum brûlent plus lentement et produisent moins de fumée que les câbles utilisant un revêtement en matériaux tels que le PVC. Les câbles plénum peuvent être installés dans des espaces plénum où le PVC n'est pas autorisé.

Les câbles blindés ( FTP ou STP ) sont utiles dans les environnements où la proximité d' équipements RF peut introduire des interférences électromagnétiques et peuvent également être utilisés lorsque la probabilité d'écoute clandestine doit être minimisée.
