Boussole (outil de dessin)

Un compas , aussi appelé communément compas , est un instrument de dessin technique qui peut être utilisé pour tracer des cercles ou des arcs . En tant que compas , il peut également être utilisé comme outil pour marquer des distances, notamment sur des cartes . Les compas peuvent être utilisés pour les mathématiques , le dessin , la navigation et d'autres fins.

Avant l'informatisation, les compas et autres outils de dessin manuel étaient souvent conditionnés sous forme d'ensemble avec des pièces interchangeables . Au milieu du XXe siècle, les gabarits circulaires complétaient l'utilisation des compas. Aujourd'hui, ces fonctionnalités sont plus souvent fournies par des programmes de conception assistée par ordinateur , de sorte que les outils physiques servent principalement à des fins didactiques dans l'enseignement de la géométrie , du dessin technique , etc.

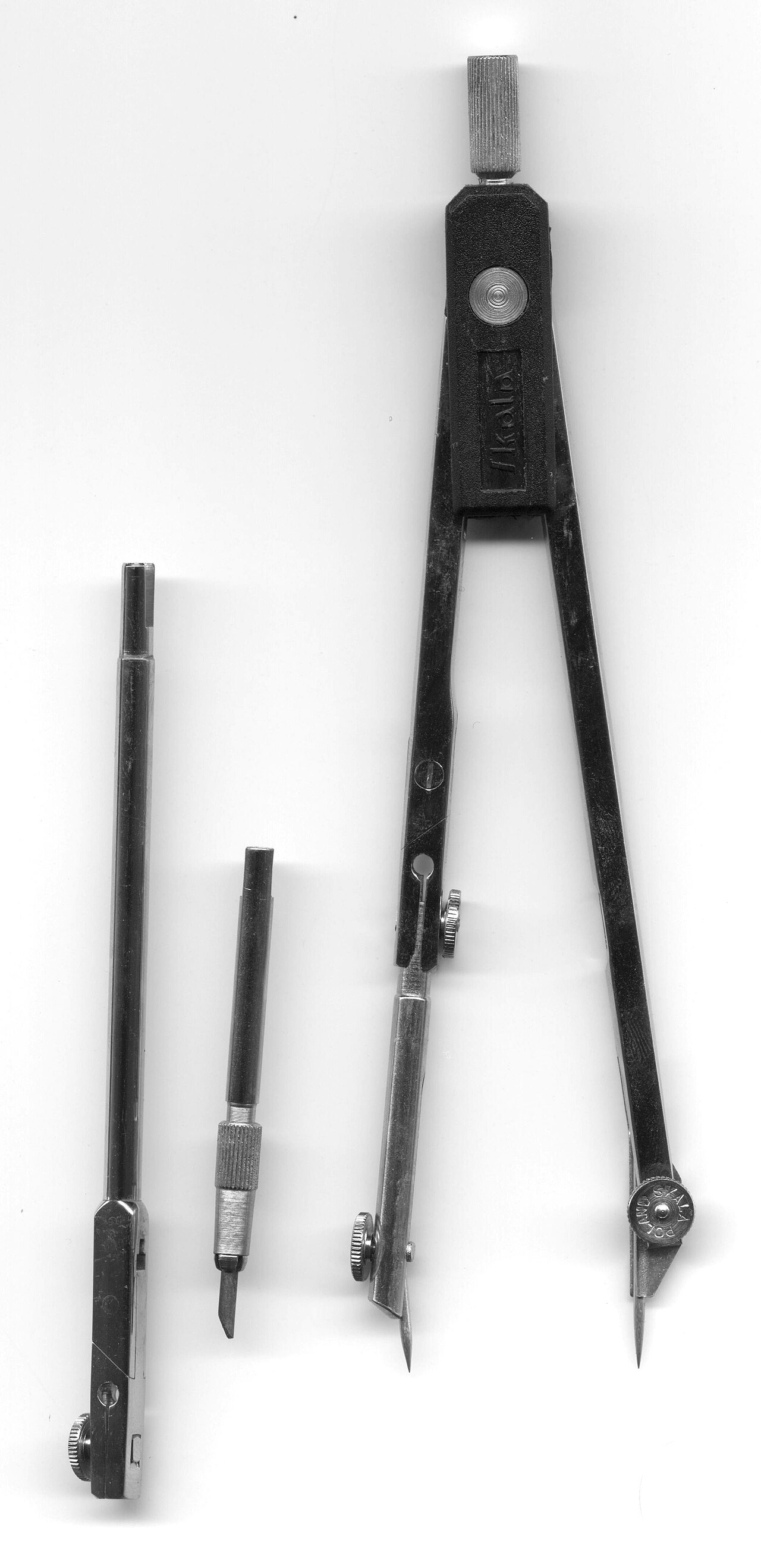

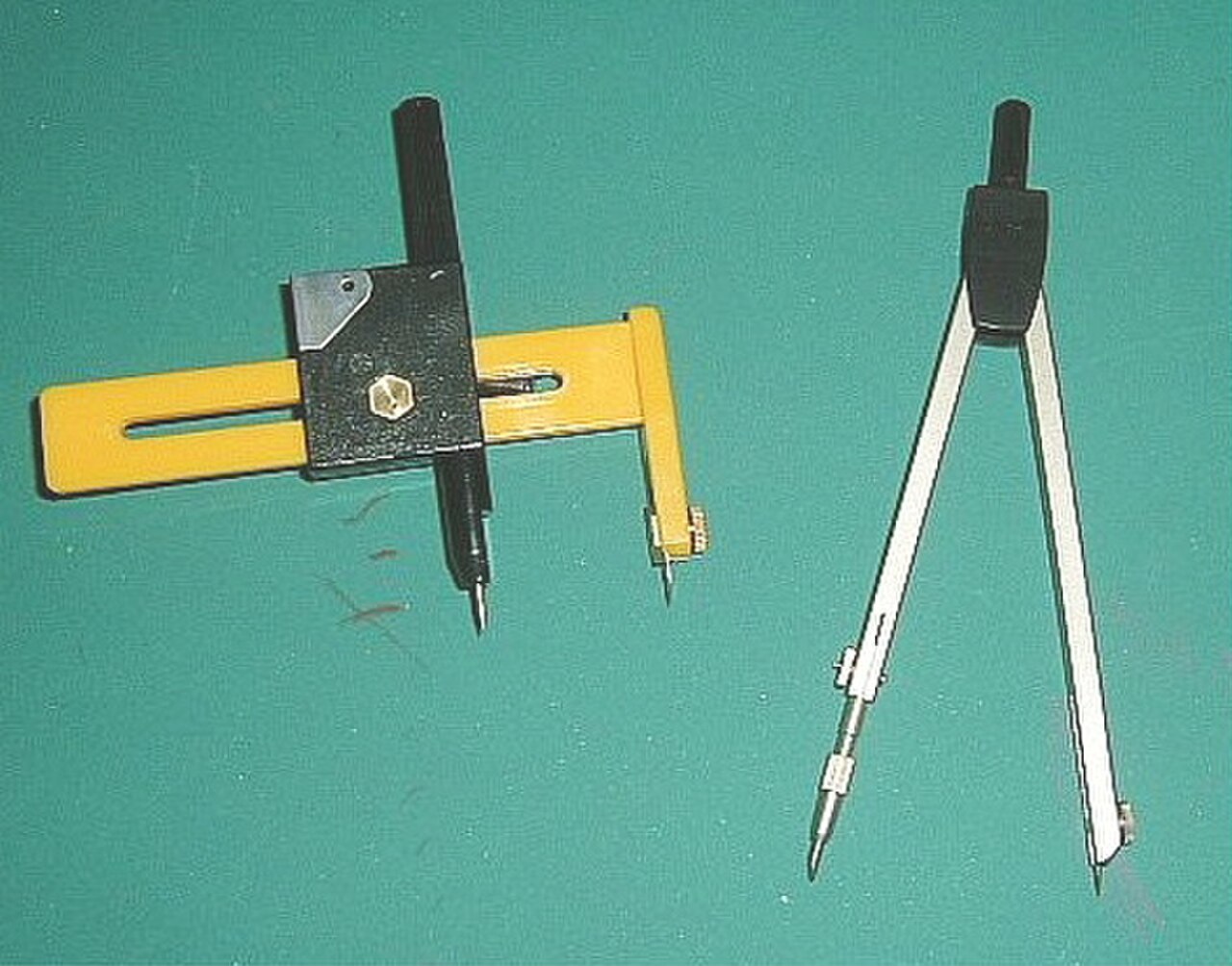

Les compas sont généralement en métal ou en plastique et se composent de deux « pieds » reliés par une charnière qui peut être ajustée pour permettre de modifier le rayon du cercle dessiné. En général, un pied est doté d'une pointe à son extrémité pour l'ancrage, et l'autre pied supporte un outil de dessin, comme un crayon , une courte longueur de mine de crayon ou parfois un stylo .

La poignée, une petite tige moletée située au-dessus de la charnière, mesure généralement environ un demi-pouce de long. Les utilisateurs peuvent la saisir entre leur index et leur pouce.

Il existe deux types de branches dans un compas : la branche droite ou fixe et la branche réglable. Chacune a une fonction distincte ; la branche fixe sert de base ou de support à la pointe de l'aiguille, tandis que la branche réglable peut être modifiée afin de tracer des cercles de différentes tailles.

La vis qui traverse la charnière maintient les deux pieds en position. La charnière peut être ajustée en fonction de la rigidité souhaitée ; plus la vis de charnière est serrée, plus les performances de la boussole sont précises. La boussole de meilleure qualité, fabriquée en métal plaqué, peut être réglée avec précision via une petite roue dentelée généralement placée entre les pieds (voir l'animation « utilisation d'une boussole » ci-dessus) et elle est dotée d'un ressort (dangereusement puissant) entourant la charnière. Ce type de boussole est souvent connu sous le nom de « paire de boussoles à ressort ».

La pointe de l'aiguille est située sur la jambe stable et sert de point central du cercle qui est sur le point d'être dessiné.

La mine du crayon dessine le cercle sur un papier ou un matériau particulier. On peut également utiliser une plume à encre ou un accessoire avec un stylo technique . Le compas de meilleure qualité, en métal, a sa mine de crayon spécialement taillée en forme de « bord de ciseau », plutôt qu'en pointe.

Cela maintient la mine du crayon ou le stylo en place.

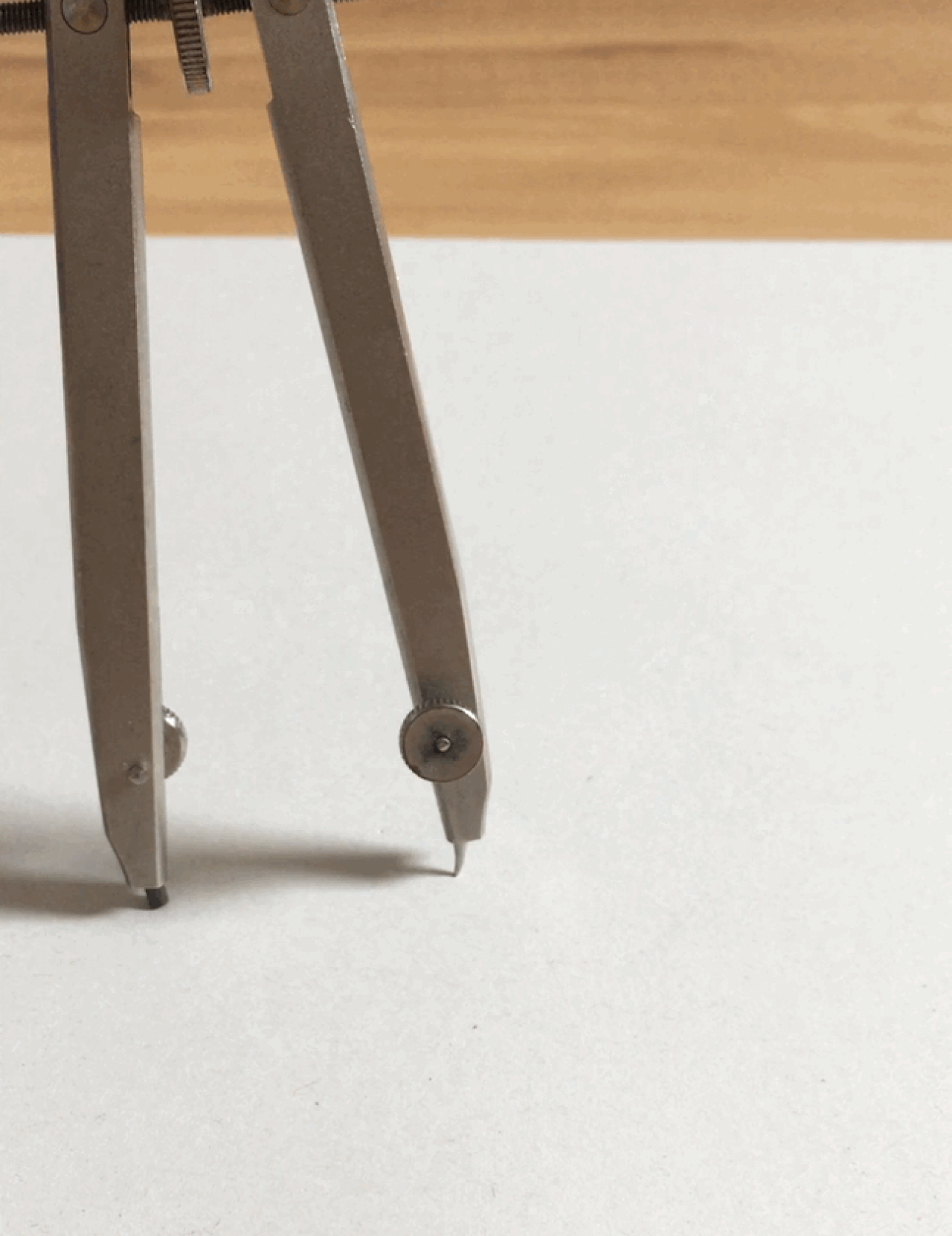

Pour faire des cercles, il suffit d'enfoncer une branche du compas dans le papier avec la pointe, de poser le crayon sur le papier et de déplacer le crayon tout en gardant les branches au même angle . Certaines personnes qui trouvent cette action difficile maintiennent souvent le compas immobile et déplacent le papier à la place. Le rayon du cercle prévu peut être modifié en ajustant l'angle initial entre les deux branches.

Les distances peuvent être mesurées sur une carte à l'aide d'un compas à deux pointes, également appelé compas diviseur (ou simplement « compas diviseur »). La charnière est réglée de telle manière que la distance entre les pointes sur la carte représente une certaine distance dans la réalité, et en mesurant combien de fois le compas s'insère entre deux points sur la carte, la distance entre ces points peut être calculée.

Les constructions à compas et à règle sont utilisées pour illustrer les principes de la géométrie plane . Bien qu'un véritable compas soit utilisé pour dessiner des illustrations visibles, le compas idéal utilisé dans les démonstrations est un créateur abstrait de cercles parfaits. La définition la plus rigoureuse de cet outil abstrait est le « compas rétractable » ; ayant tracé un cercle à partir d'un point donné avec un rayon donné, il disparaît ; il ne peut pas être simplement déplacé vers un autre point et utilisé pour dessiner un autre cercle de rayon égal (contrairement à un véritable compas). Euclide a montré dans sa deuxième proposition (Livre I des Éléments ) qu'un tel compas rétractable pouvait être utilisé pour transférer une distance, prouvant qu'un compas rétractable pouvait faire tout ce qu'un véritable compas peut faire.

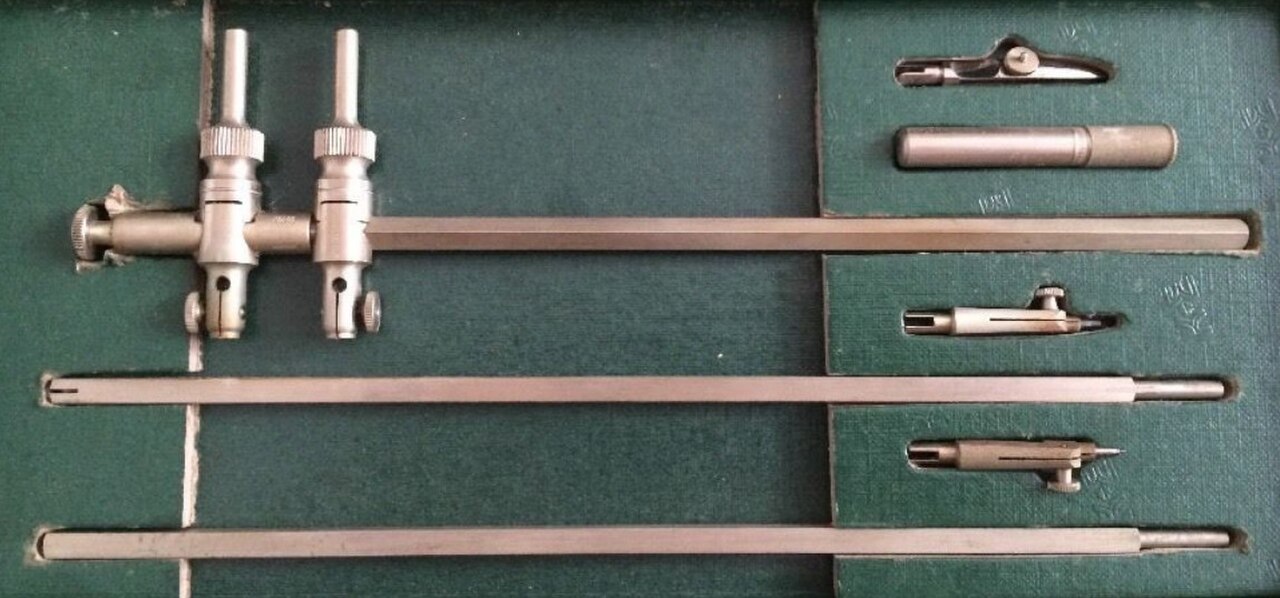

Un compas à poutre est un instrument, doté d'une poutre en bois ou en laiton et de douilles coulissantes, de curseurs ou de compas, permettant de dessiner et de diviser des cercles plus grands que ceux réalisés par un compas ordinaire.

Le compas à tracer est un instrument utilisé par les charpentiers et autres artisans. Certains compas peuvent être utilisés pour tracer des cercles, couper des angles et, dans ce cas, pour tracer une ligne. Il s'agit du compas dans sa forme la plus simple. Les deux branches sont en métal serti. L'une des branches est dotée d'un manchon pour crayon tandis que l'autre est sertie d'une pointe fine dépassant de l'extrémité. Un écrou à oreilles sur la charnière a deux fonctions : d'abord, il serre le crayon et ensuite, il le bloque à la distance souhaitée lorsque l'écrou à oreilles est tourné dans le sens des aiguilles d'une montre.

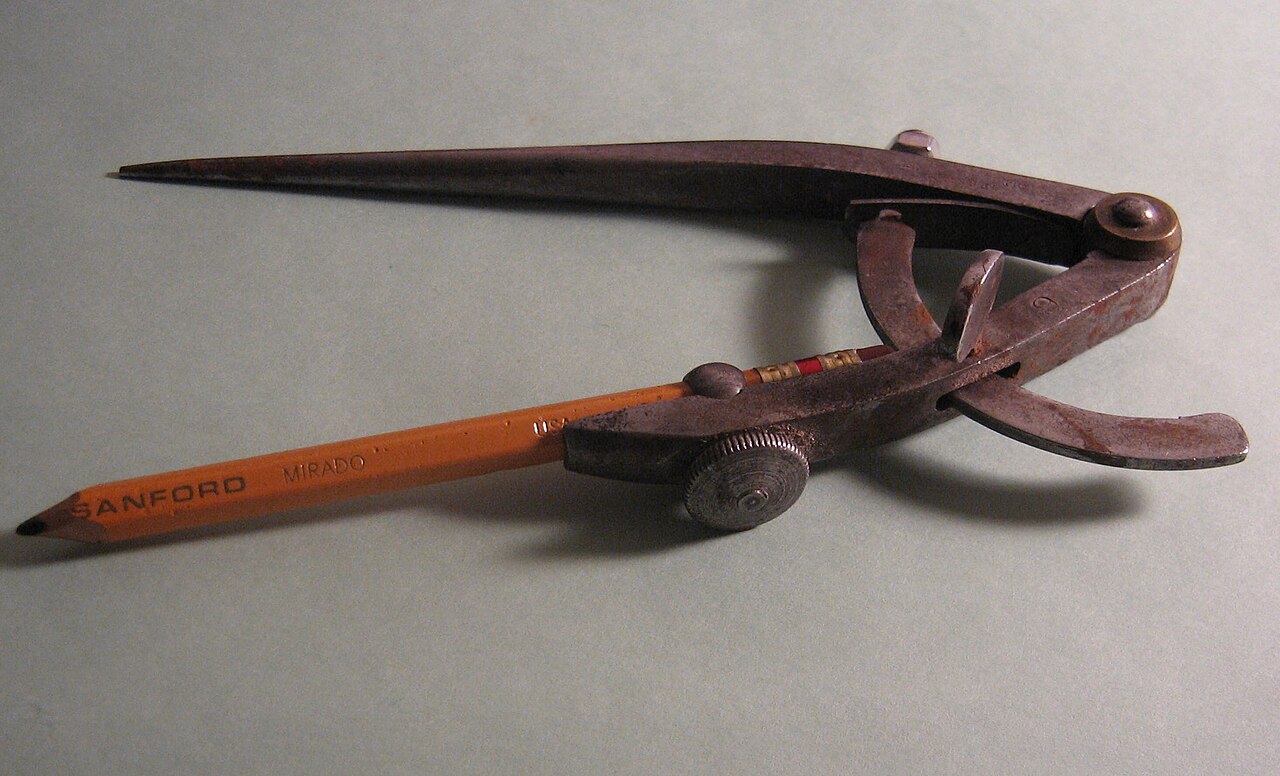

Les séparateurs d'ailes à pattes mobiles sont entièrement en acier forgé. Le porte-crayon, les vis à oreilles, le pivot en laiton et les branches sont tous bien construits. Ils sont utilisés pour tracer des cercles et effectuer des mesures répétitives avec une certaine précision.

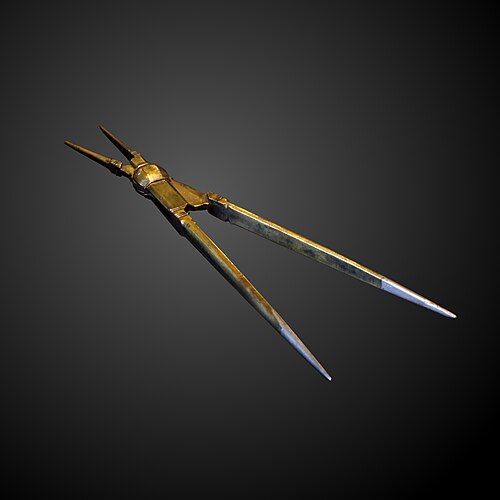

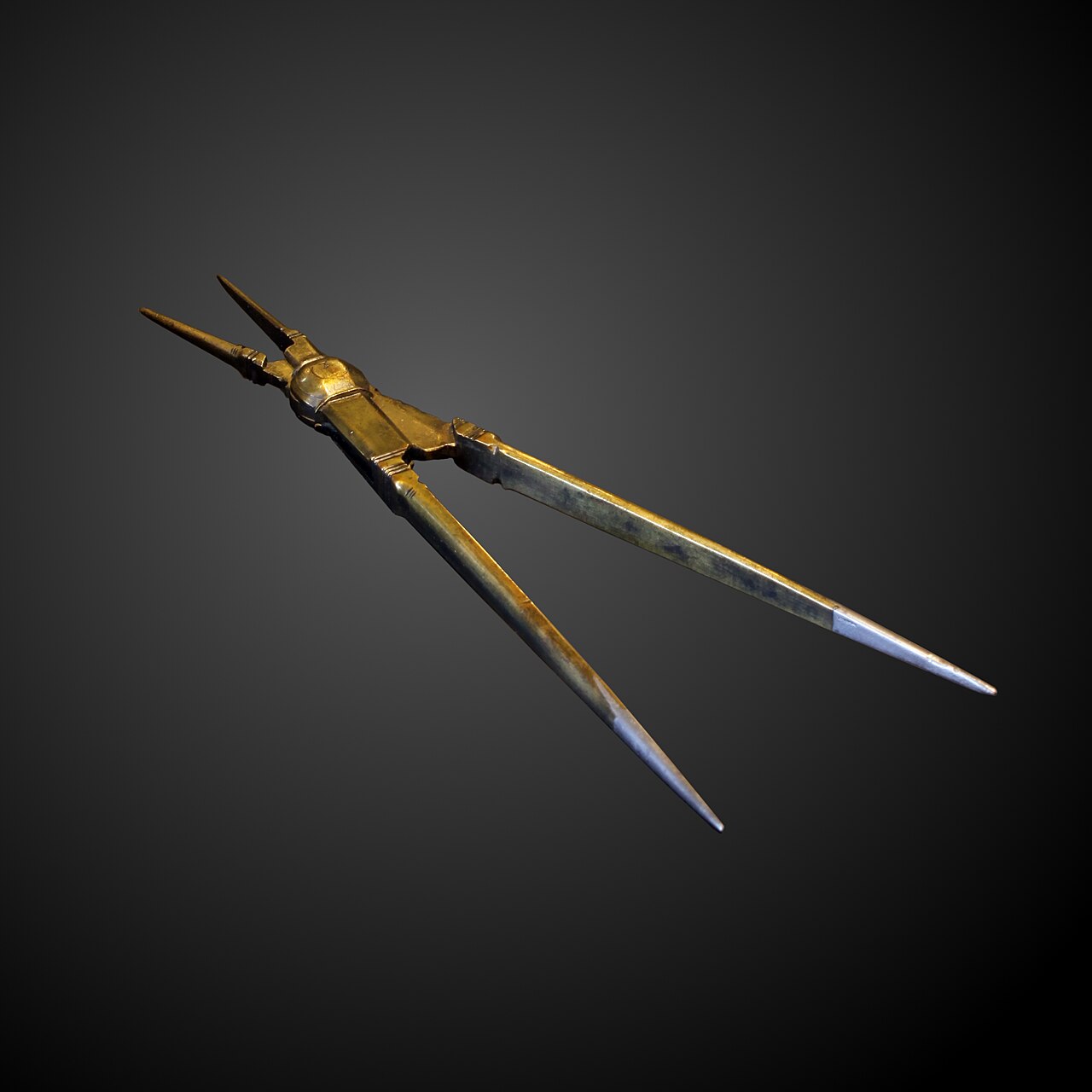

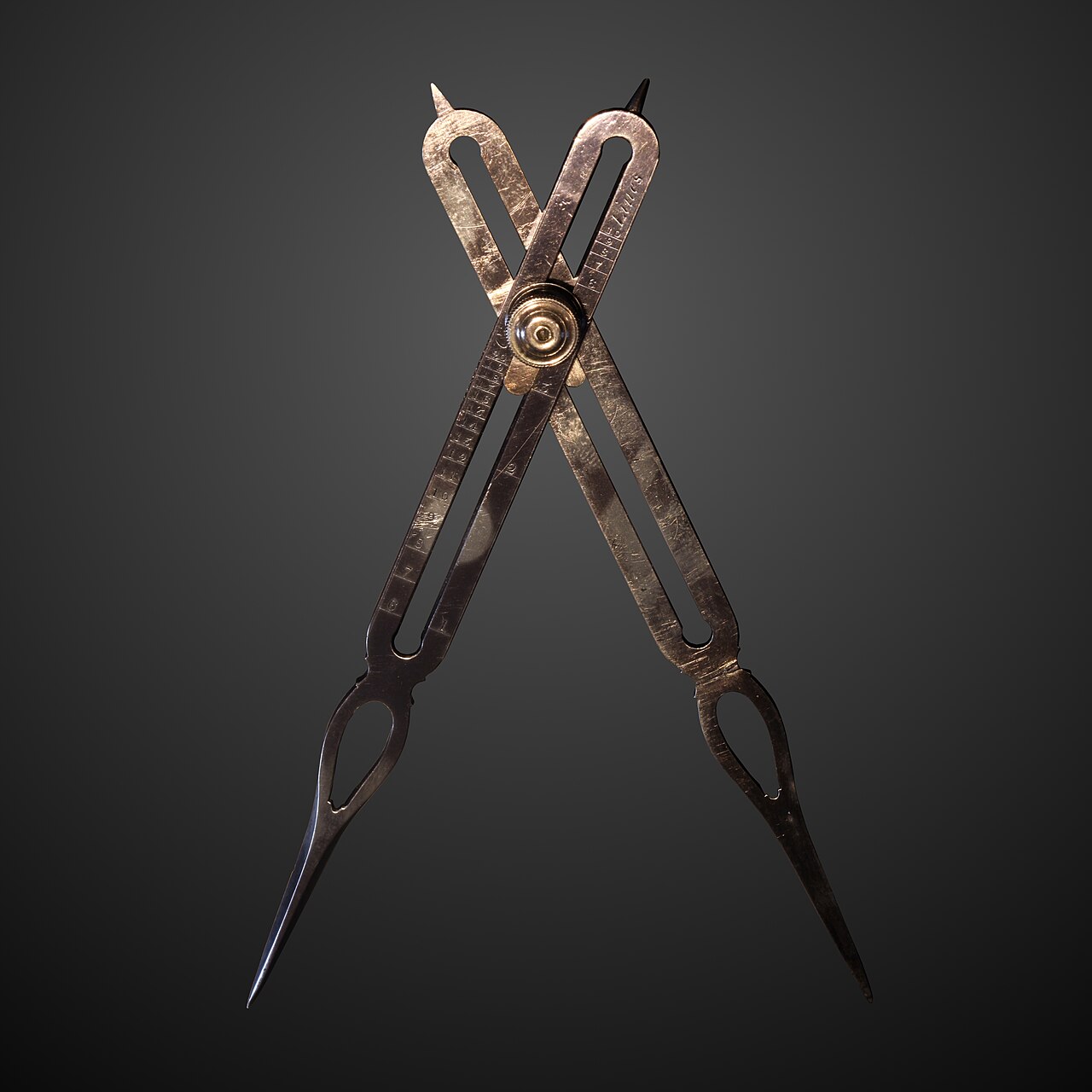

Un compas de réduction ou des diviseurs proportionnels sont utilisés pour réduire ou agrandir les motifs tout en conservant les angles.

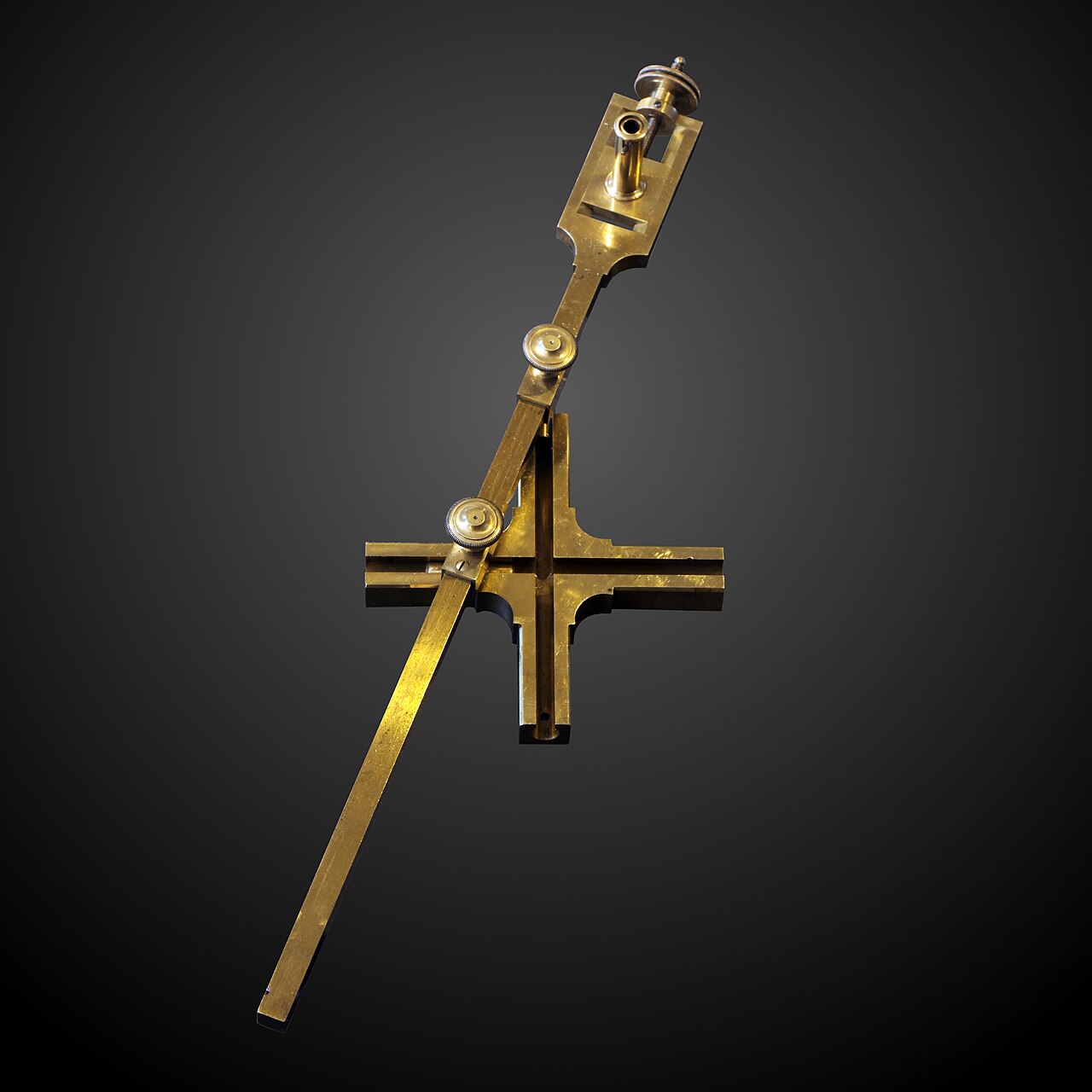

Les compas à dessin d'ellipse sont utilisés pour dessiner une ellipse.

Le compas est souvent utilisé comme symbole de précision et de discernement. Il trouve ainsi sa place dans des logos et des symboles tels que l' équerre et le compas des francs-maçons et dans diverses icônes informatiques . Le poète anglais John Donne a utilisé le compas comme un symbole dans « A Valediction: Forbidding Mourning » (1611).

•

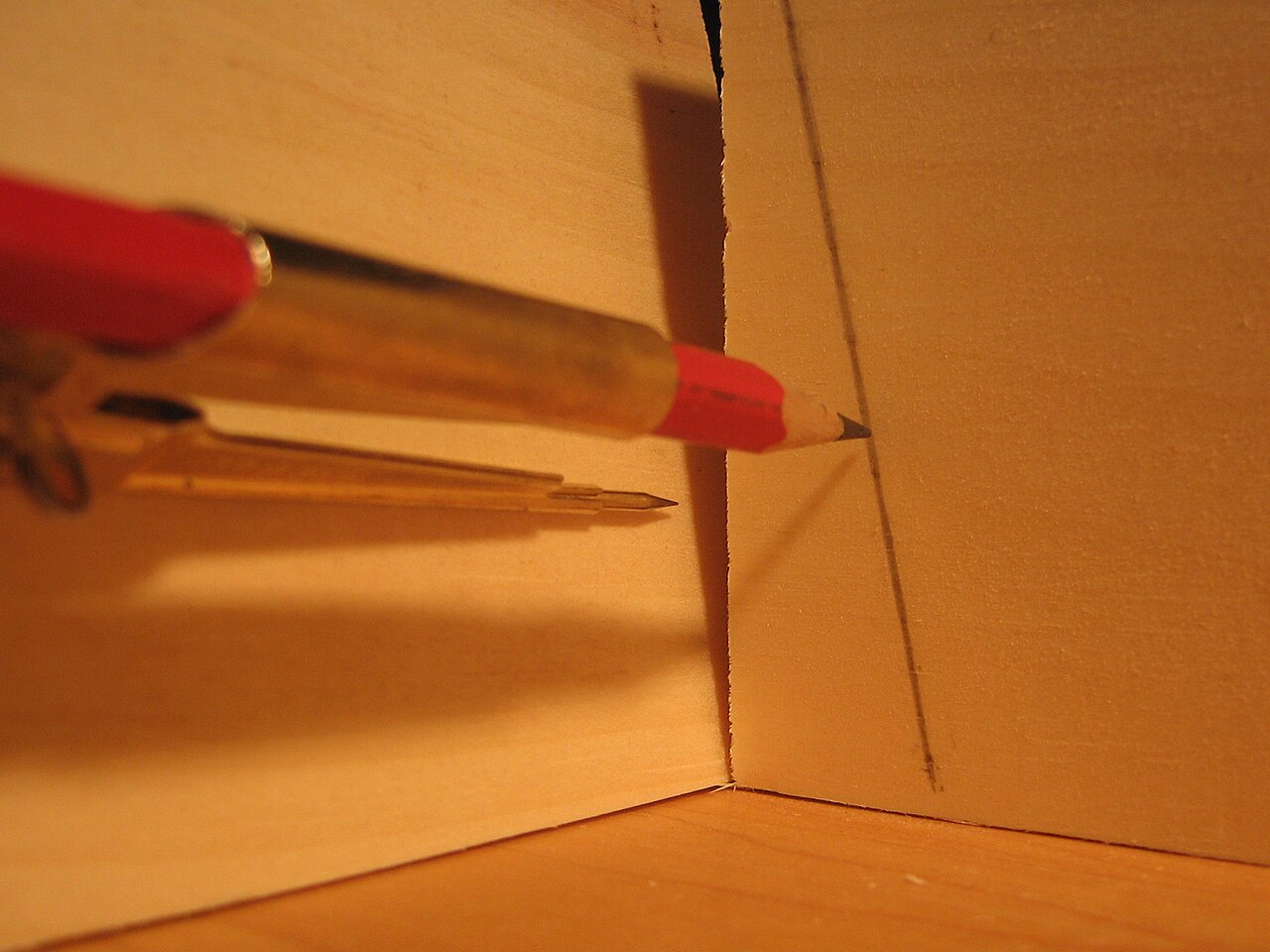

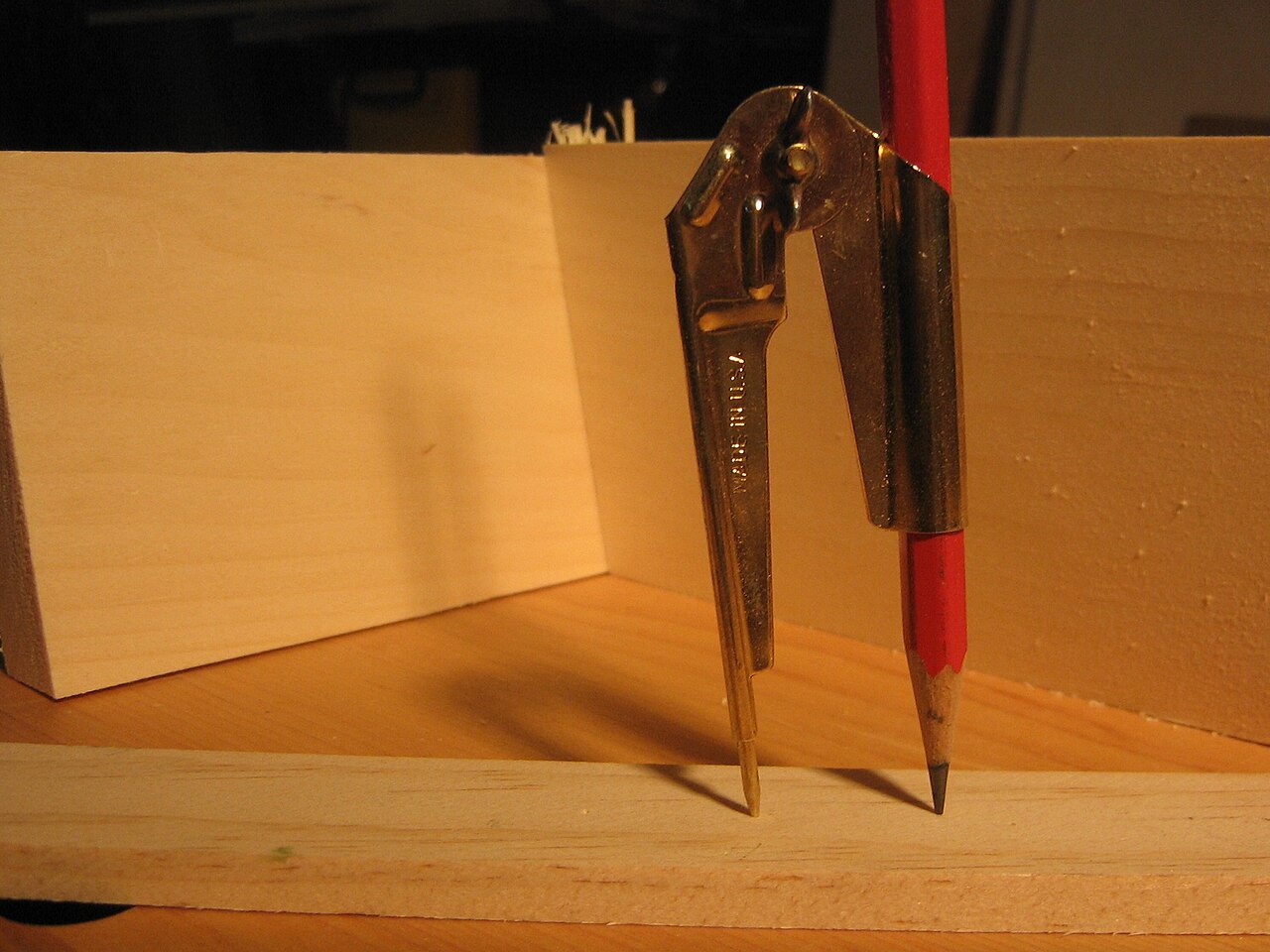

  Compas pour tracer une ligne.
•
  Branche plate, écrou à oreilles pivotant, branche manchon à crayon du compas à tracer.
•
  Séparateurs de 6 pouces (15 cm) en acier forgé.
•
  Un type de secteur.
•
  Une boussole sur l'ancien emblème national de l'Allemagne de l'Est (ancienne République démocratique allemande).
•
  La boussole est un symbole maçonnique qui apparaît sur des bijoux tels que ce pendentif.
