Interrupteur DIP

Un commutateur DIP est un commutateur électrique manuel qui est regroupé avec d'autres dans un boîtier double en ligne (DIP) standard. Le terme peut faire référence à chaque commutateur individuel ou à l'unité dans son ensemble. Ce type de commutateur est conçu pour être utilisé sur une carte de circuit imprimé avec d'autres composants électroniques et est couramment utilisé pour personnaliser le comportement d'un appareil électronique dans des situations spécifiques.

Les commutateurs DIP sont une alternative aux blocs de cavaliers . Leurs principaux avantages sont qu'ils sont plus rapides à changer et qu'il n'y a pas de pièces à perdre.

Le brevet américain 3621157, déposé en 1970 par Pierre Schwab, est le premier brevet de commutateur DIP connu, qui divulgue un commutateur DIP de style rotatif.

Le brevet américain 4012608, déposé en 1975 par Joseph Lockard, est un commutateur DIP à leviers coulissants, le commutateur DIP moderne.

Les types à coulisse, à bascule et à piano, très courants, sont des réseaux de contacts unipolaires simples, unidirectionnels (SPST), chacun pouvant être activé ou désactivé. Cela permet à chaque commutateur de sélectionner une valeur binaire d'un bit. Les valeurs de tous les commutateurs du package peuvent également être interprétées comme un seul nombre. Par exemple, sept commutateurs offrent 128 (2 ⁷ ) combinaisons, ce qui leur permet de sélectionner un caractère ASCII standard. Huit commutateurs offrent 256 (2 ⁸ ) combinaisons, ce qui équivaut à un octet .

Un commutateur DIP de type tri-état peut être dans l'une des trois positions (+, 0, −) qui autorisent plus de codes qu'un commutateur DIP binaire. Par exemple, les commutateurs DIP tri-état à 8 pôles offrent 6 561 (3 ⁸ ) combinaisons/codes contre 256 (2 ⁸ ) combinaisons/codes pour les commutateurs binaires à 8 pôles. Cela les rend particulièrement adaptés au codage d'appareils tels qu'une télécommande.

Les commutateurs rotatifs DIP contiennent plusieurs contacts électriques , dont l'un est sélectionné en faisant tourner le commutateur pour l'aligner avec un numéro imprimé sur l'emballage. Certains ont un bouton qui peut être tourné avec les doigts, ou une petite fente qui nécessite un tournevis pour les changer. En règle générale, les types rotatifs sont disponibles en deux types de sortie différents, 1) une sortie codée binaire, où 10 ( BCD ) ou 16 (hex) choix sont codés dans une sortie binaire 4 bits, ou 5 à 8 choix sont codés dans une sortie binaire 3 bits. 2) une version rotative d'un commutateur à glissière multipolaire où un signal a le choix entre plusieurs connexions, telles que SPDT, SP3T, SP4T.

Le boîtier du commutateur DIP comporte également des broches de prise ou des fils de montage pour fournir un chemin électrique entre les contacts du commutateur et la carte de circuit imprimé. Bien que les circuits puissent utiliser directement les contacts électriques, il est plus courant de les convertir en signaux haut et bas. Dans ce cas, la carte de circuit imprimé a également besoin d'un circuit d'interface pour le commutateur DIP, composé d'une série de résistances de rappel vers le haut ou vers le bas, d'un tampon, d'une logique de décodage et d'autres composants. micrologiciel de l'appareil lit les commutateurs DIP lorsque l'appareil est sous tension.

Il existe également des commutateurs SIP simples en ligne , qui ne disposent que d'une seule rangée de broches au lieu des deux rangées de broches des boîtiers DIP. Cela permet d'économiser des broches et de l'espace. L'une des broches est commune.

Avec la popularisation de la technologie de montage en surface , ces commutateurs sont désormais généralement disponibles dans des boîtiers de type montage en surface non DIP. Ils sont cependant toujours appelés « commutateurs DIP », car le terme est désormais associé au style de commutateur.

•

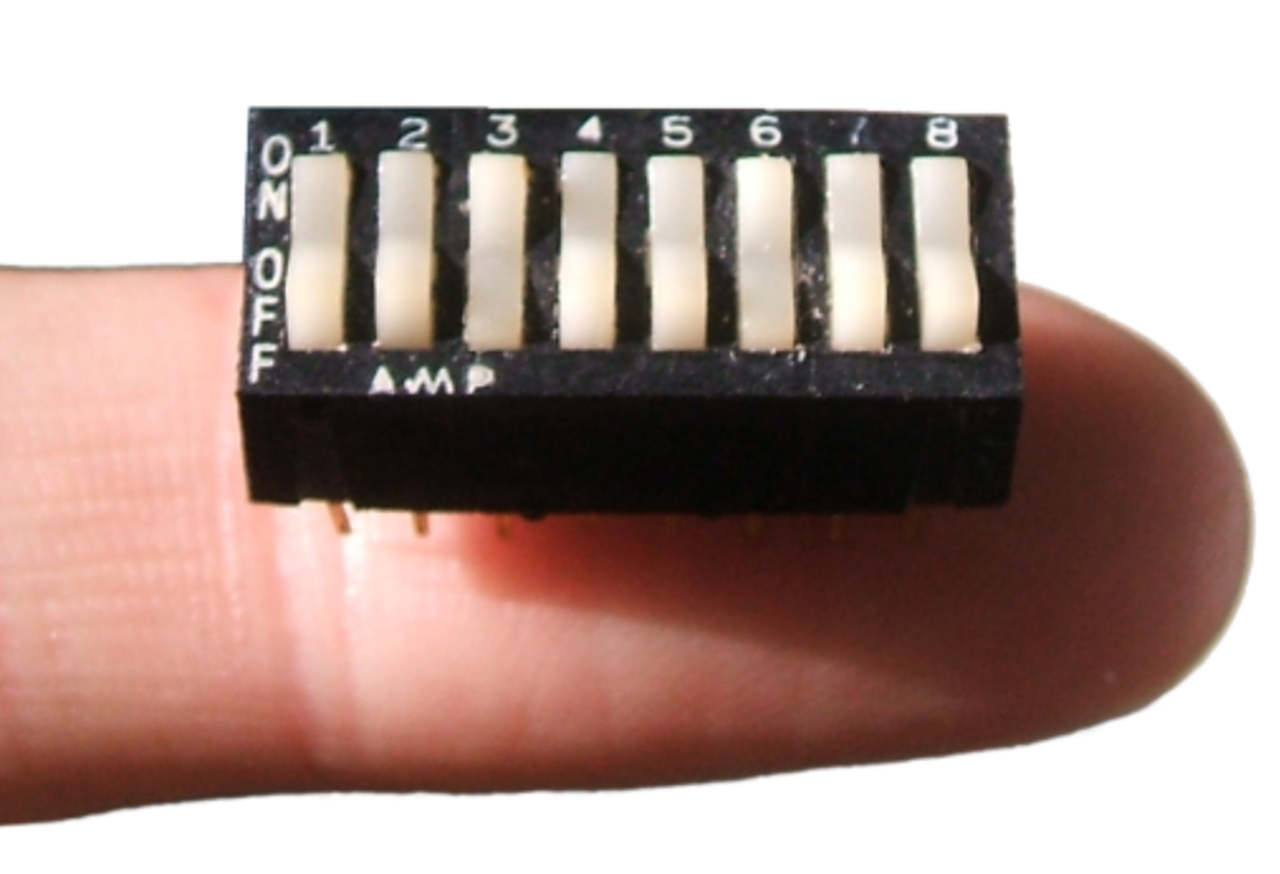

  Interrupteur à bascule DIP
•

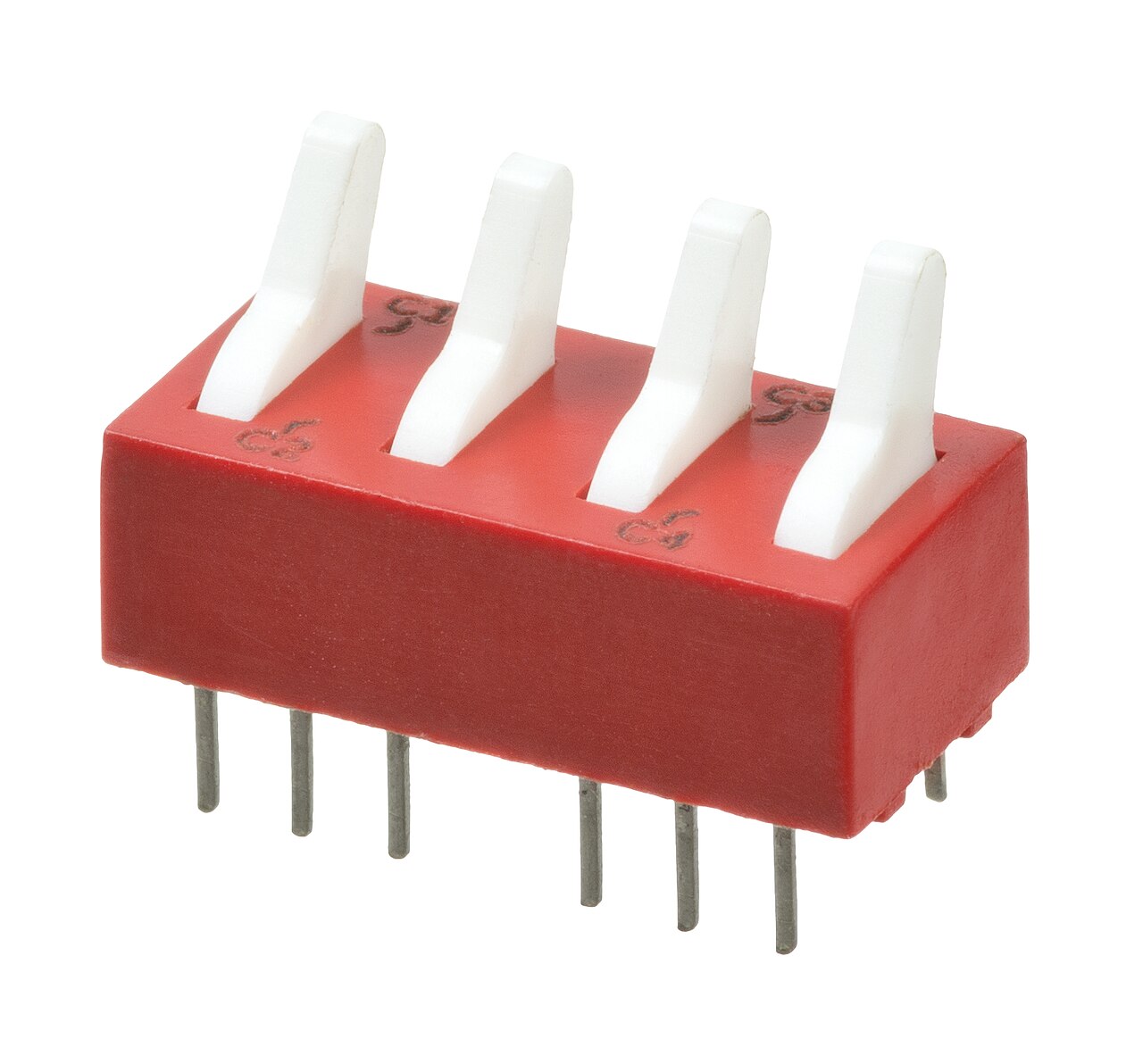

  Interrupteur DIP pour piano
•

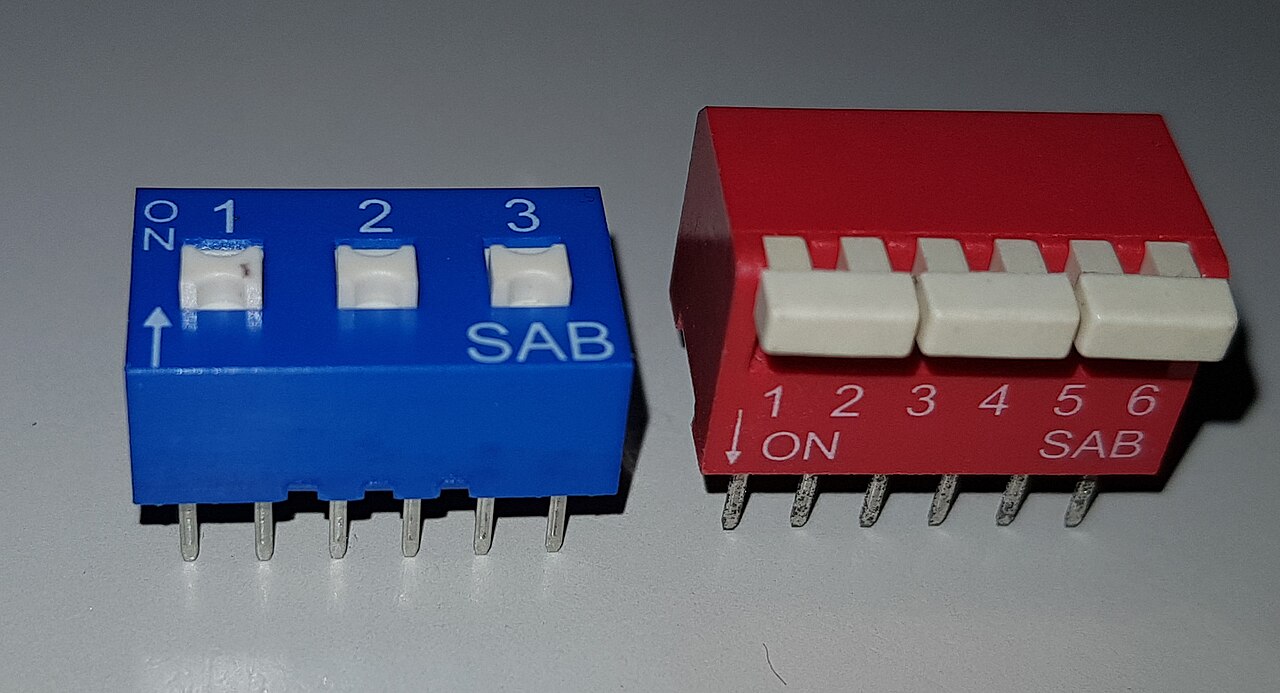

  Interrupteurs DIP 2PST
•
•

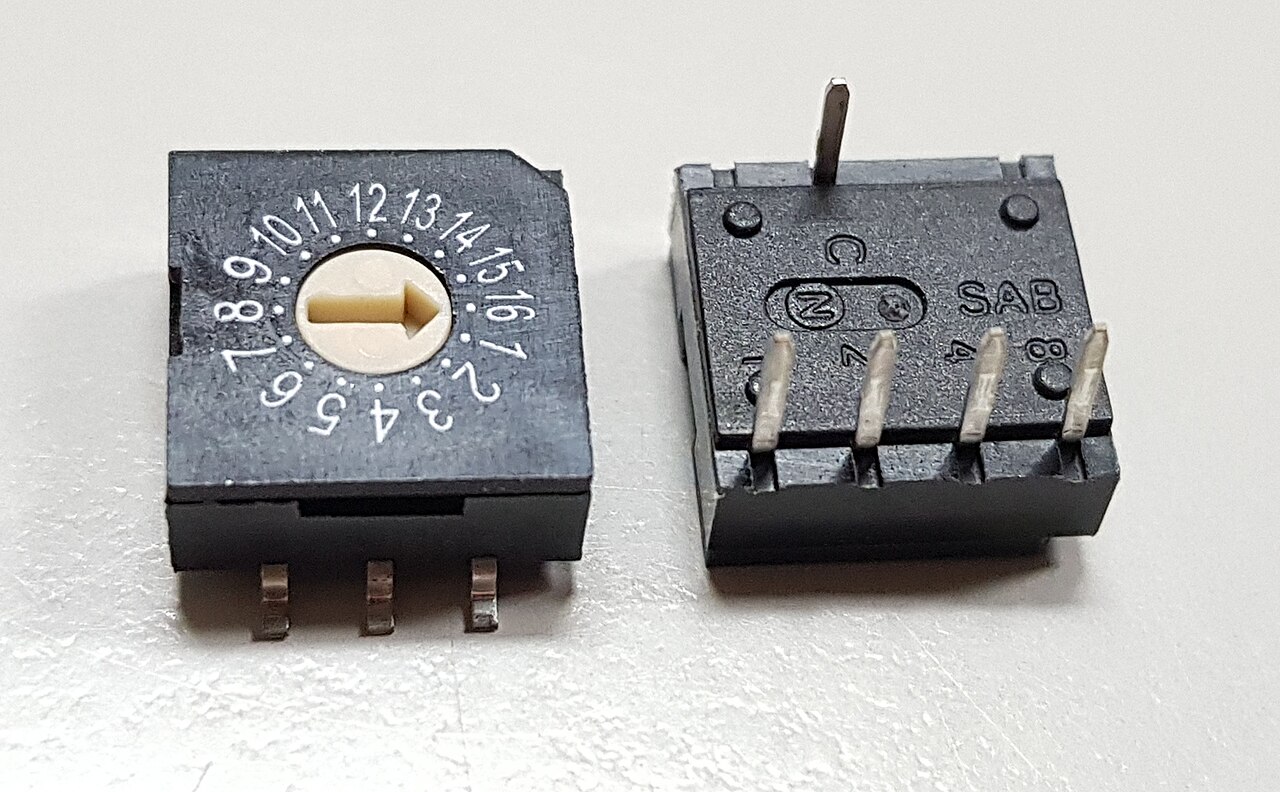

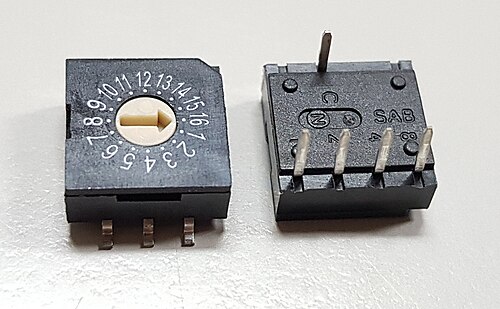

  Interrupteurs DIP rotatifs : montage en surface (à gauche), traversant (à droite)
•

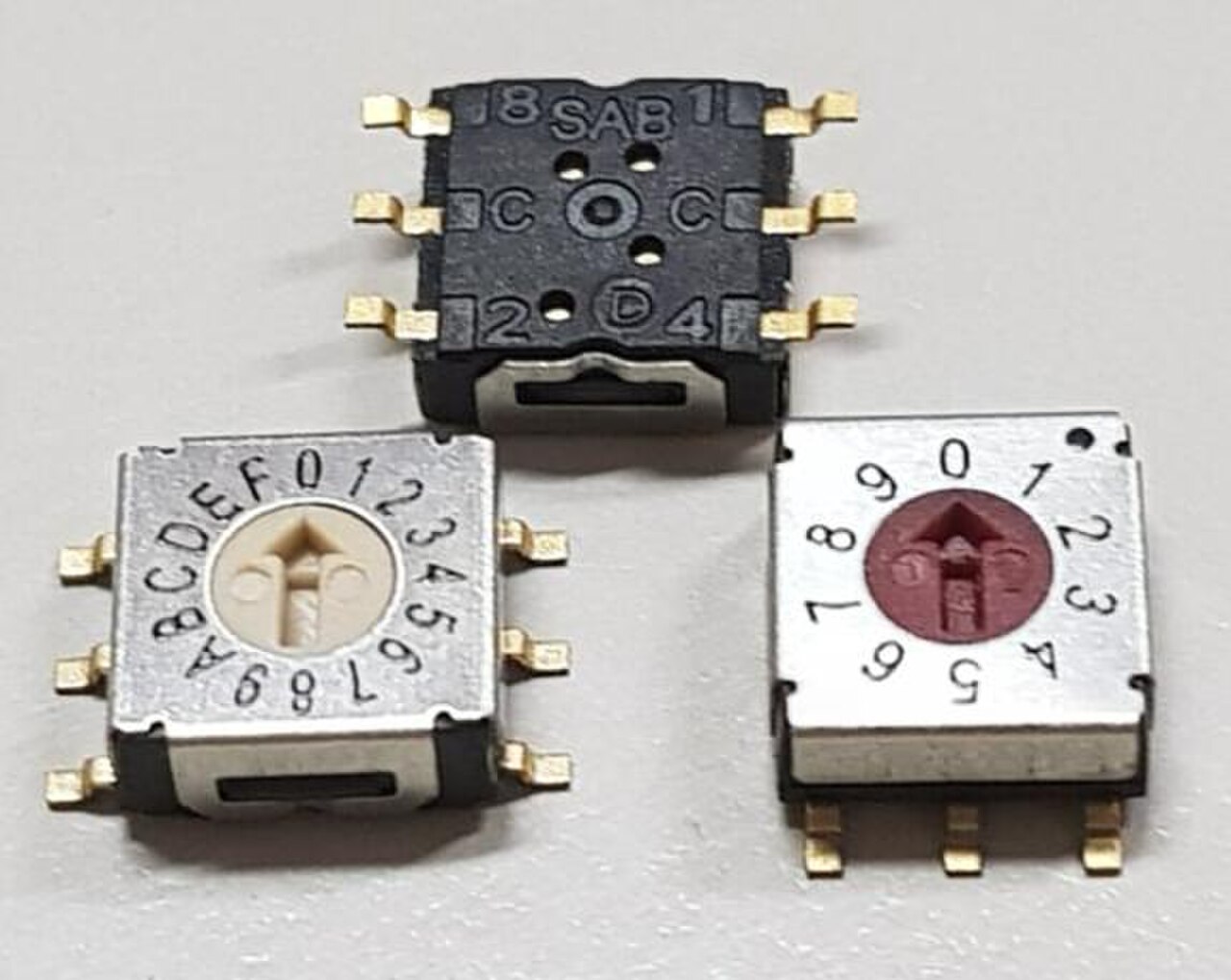

  Interrupteurs DIP rotatifs (montage en surface)
•
  Interrupteur DIP à trois états (montage en surface)

Il existe de nombreux types de commutateurs DIP. Les plus courants sont les commutateurs à glissière, à bascule, à piano (latéral) et rotatifs. Les commutateurs DIP à glissière/à bascule/à piano sont généralement disponibles en 1 à 12 contacts (positions) SPST , bien que certains soient disponibles sur commande spéciale jusqu'à 30 contacts (positions).

Les commutateurs DIP étaient largement utilisés dans l'architecture ISA des cartes d'extension PC pour sélectionner les IRQ et les adresses mémoire . Avant l'avènement de la RAM moins chère et alimentée par batterie, les commutateurs DIP étaient également souvent utilisés sur les jeux d'arcade dans les années 1980 et au début des années 1990 pour saisir les paramètres de jeu tels que la difficulté ou le nombre de crédits par pièce. Les commutateurs DIP étaient très couramment utilisés pour définir des codes de sécurité sur les ouvre-portes de garage ainsi que sur certains des premiers téléphones sans fil . Cette conception, qui utilisait jusqu'à 12 commutateurs dans un groupe, était utilisée pour éviter les interférences RF provenant d'autres télécommandes d'ouvre-porte à proximité ou d'autres appareils. Les ouvre-portes de garage actuels utilisent des systèmes de code tournant pour une meilleure sécurité.

Ces types de commutateurs étaient utilisés sur les premières cartes vidéo des premiers ordinateurs pour faciliter la compatibilité avec d'autres normes vidéo. Par exemple, les cartes CGA permettaient la compatibilité MDA .

Depuis la fin des années 1990, les commutateurs DIP sont devenus moins courants dans l'électronique grand public . Les raisons incluent la tendance vers des produits plus petits, la demande d'une configuration plus facile via des menus logiciels ou plug and play , et la baisse du prix de la mémoire non volatile . Cependant, les commutateurs DIP sont encore largement utilisés dans les équipements industriels car ils sont peu coûteux et faciles à intégrer dans les conceptions de circuits, et parce qu'ils permettent de vérifier les paramètres en un coup d'œil sans mettre le système sous tension.

Les commutateurs DIP sont encore utilisés dans certaines télécommandes pour éviter les interférences, par exemple pour contrôler un ventilateur de plafond (et son luminaire ) qui a été installé ultérieurement dans une boîte de jonction à circuit unique. Les commutateurs DIP définissent une fréquence radio ou une adresse différente pour chaque paire émetteur / récepteur , de sorte que plusieurs unités peuvent être installées sans se contrôler mutuellement par inadvertance.
