Écran de mise au point

Un écran de mise au point est un matériau translucide plat, soit un verre dépoli , soit une lentille de Fresnel , que l'on trouve dans un appareil photo à système et qui permet à l'utilisateur de l'appareil de prévisualiser l'image cadrée dans un viseur . Souvent, les écrans de mise au point sont disponibles dans des variantes avec différents marquages ​​gravés pour diverses utilisations. Par exemple, lors de la photographie de paysages, un écran de mise au point avec une grille permet au photographe de garder l'horizon droit. Les appareils photo sans miroir modernes n'ont pas besoin d'écran de mise au point car ils affichent ce que le capteur d'image voit sur un écran plat ou un viseur électronique .

L'histoire du verre de visée est presque aussi longue que celle de l'appareil photo. Certains appareils primitifs étaient constitués d'un boîtier avec une planche tenant l'objectif à l'avant et un verre de visée à l'arrière qui était remplacé par le support d'imagerie (plaque, porte-film) avant la prise de vue.

Le type de verre de mise au point le plus courant dans les appareils photo reflex 35 mm non autofocus est la variante à écran divisé et à bague à microprismes qui facilite la mise au point et est devenue la norme dans les années 1980. La bague à microprismes divise l'image à moins que le réglage de l'objectif ne soit au point, l'écran divisé montre une partie de l'image divisée en deux morceaux. Lorsque les deux morceaux sont alignés, le réglage est au point. L'inconvénient est que les prismes ont une perte de lumière considérable, ce qui rend la mise au point en basse lumière presque impossible. Comparez avec le mécanisme de mise au point des appareils photo télémétriques .

Les appareils photo professionnels offrent au photographe un choix d'écrans qui sont, selon le modèle d'appareil, plus ou moins faciles à remplacer. Pour les situations de faible luminosité, l'écran de choix est simple, pour les images architecturales et les objectifs très grand angle, le choix est celui avec une grille gravée dessus pour contrôler la distorsion de perspective , pour une mise au point rapide, l'écran divisé est l'écran de choix et ainsi de suite.

Les appareils photo à formats de film interchangeables (chambres photographiques, chambres photographiques de terrain et certains appareils photo moyen format) peuvent avoir des gravures sur l'écran de mise au point pour indiquer les limites des films. La plupart de ces appareils photo ont des écrans simples ou quadrillés car, en raison de la taille de l'écran de mise au point, la seule aide à la mise au point réellement nécessaire est une loupe.

Les appareils photo reflex autofocus , numériques ou argentiques, sont généralement dotés d'un écran simple. Certains modèles comportent des marquages ​​gravés pour indiquer les zones sur lesquelles l'appareil photo effectue la mise au point ou calcule l'exposition. De nombreux appareils photo reflex numériques milieu de gamme et professionnels récents possèdent un écran simple avec une superposition LCD monochrome qui révèle les points de mise au point selon les besoins.

•
  Verre de visée standard du Nikon F (1959–1971)
•
  L'autre côté du même verre de mise au point
•

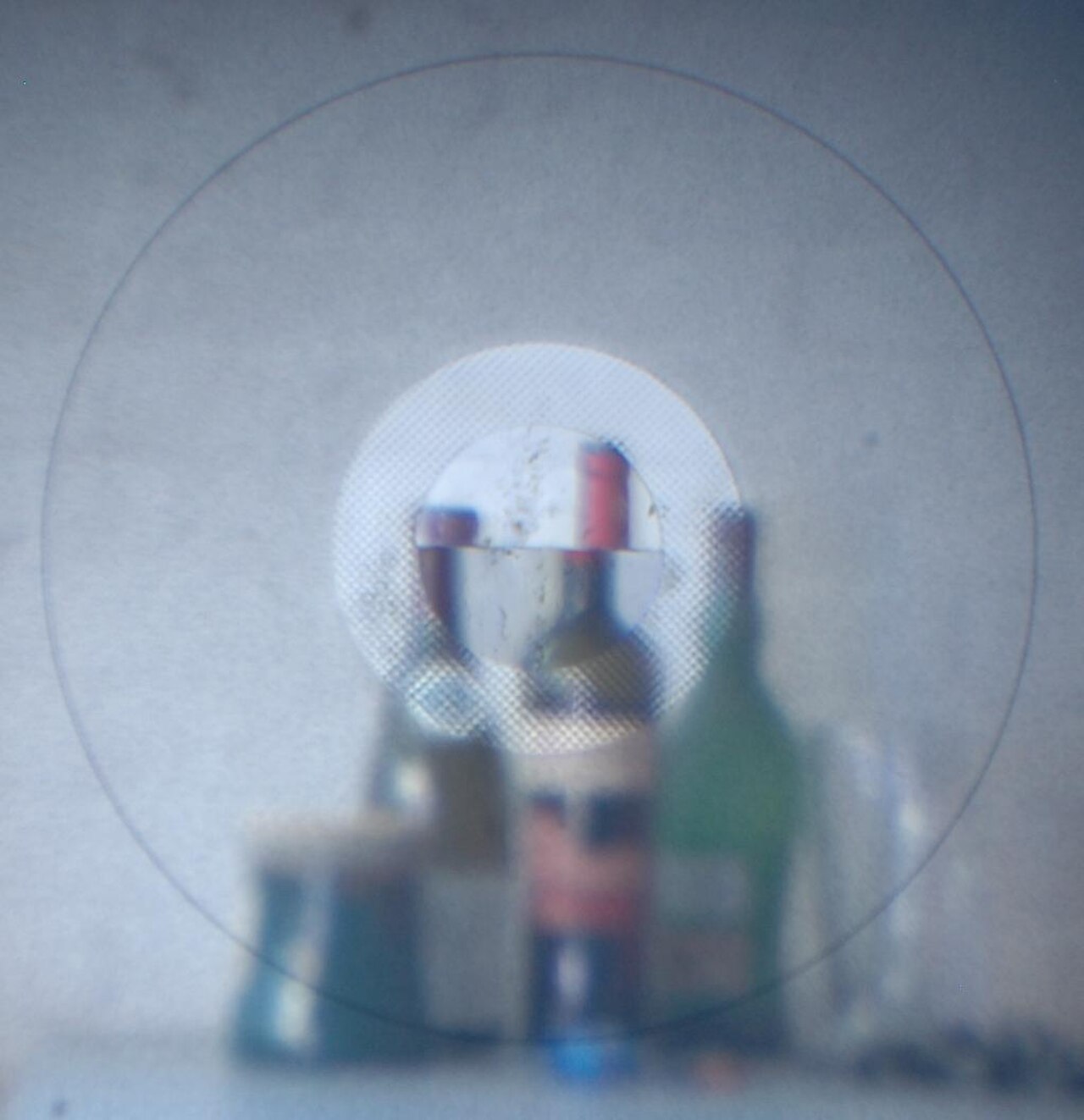

  Écran partagé et microprisme - flou
•

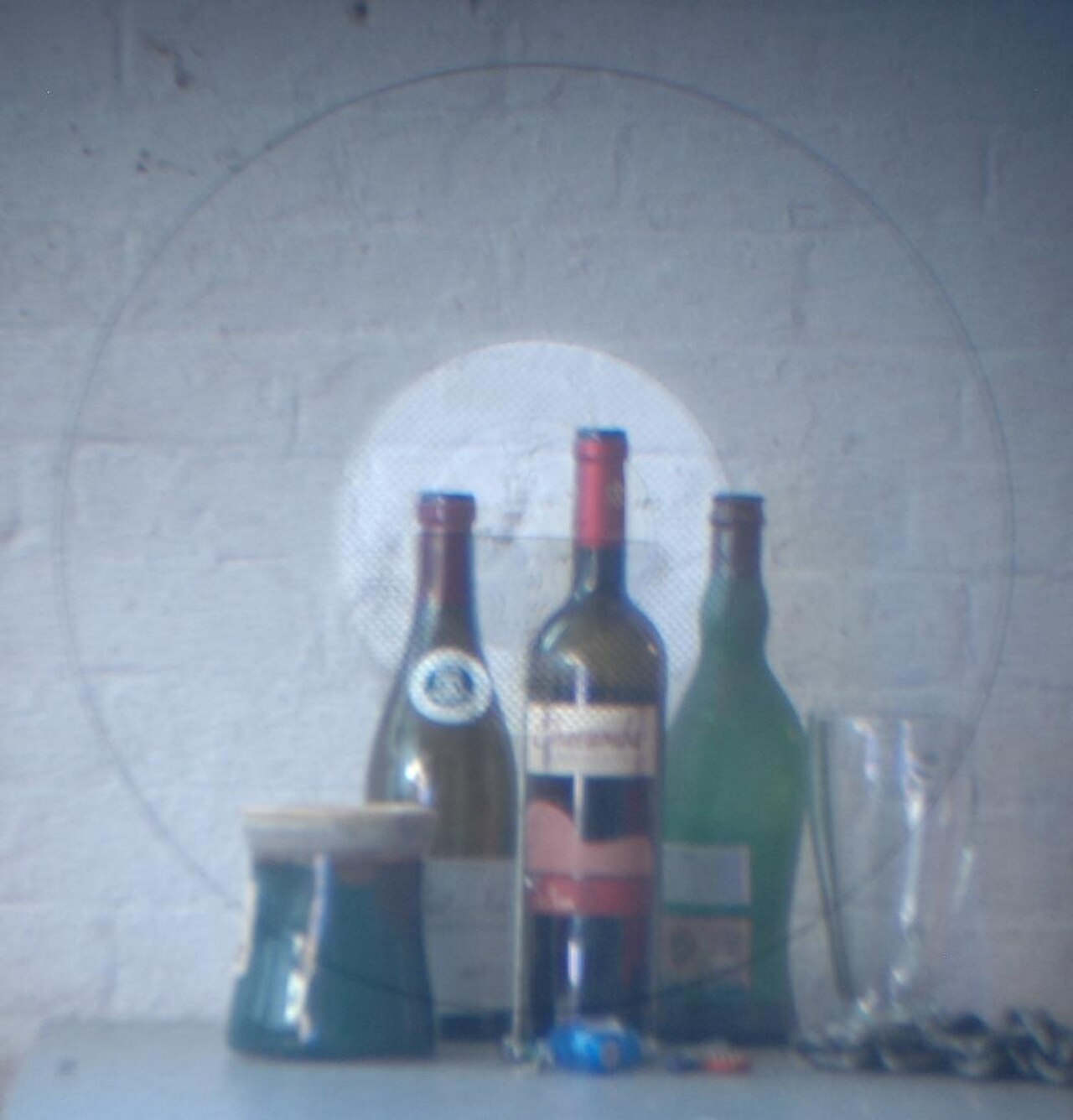

  Écran partagé et microprisme – en vedette
•
  Verre de mise au point avec indicateur d'écran partagé ( Edixa Reflex Ba , ≈1965)
