Viseur

En photographie, un viseur est un dispositif sur un appareil photo que le photographe utilise pour déterminer exactement où l'appareil est pointé et quelle partie de cette vue sera photographiée. Un viseur peut être mécanique (indiquant uniquement la direction et la vue approximative), avec des composants optiques simples, avec des optiques de précision et des fonctions optiques, ou un accessoire numérique utilisé avec les appareils photo numériques.

Ces appareils n'avaient pas de viseur séparé. L'image exacte (bien qu'à l'envers et inversée gauche-droite) était visualisée sur un verre dépoli installé soit dans un porte-plaque remplaçable, soit dans un dos à ressort où des ressorts maintiennent le verre dépoli au niveau du plan de mise au point jusqu'à ce qu'un porte-plaque photographique soit glissé devant lui. Les dos à ressort avaient généralement un couvercle rabattable protégeant le verre dépoli. Un tissu de mise au point noir était utilisé sur les modèles plus grands.

Appelés plus tard « viseurs sportifs », les viseurs optiques fournissaient pour de nombreuses applications sportives et journalistiques une image trop petite et étaient peu pratiques à utiliser pour des scènes qui changeaient rapidement. À ces fins, on utilisait un simple agencement de deux rectangles métalliques, un plus petit près de l'œil et un plus grand plus loin, sans optique ; les deux rectangles étaient alignés de manière à ce que le plus petit soit centré sur le plus grand, et le plus grand rectangle donnait une indication de ce qui serait inclus. Les appareils photo équipés de viseurs sportifs étaient généralement également équipés de viseurs optiques.

Une seule lentille divergente (plan-concave), placée devant un cadre, lorsqu'elle est proche de l'œil, fait office de viseur. L'ajout d'une lentille convergente (plan-convexe) permet d'obtenir un télescope galiléen inversé (image verticale) très court . Pour les caméras de cinéma ou autres avec des objectifs interchangeables, des marques de contour sur l'un des objectifs du viseur peuvent montrer les différents champs de vision pour les différents objectifs de la caméra.

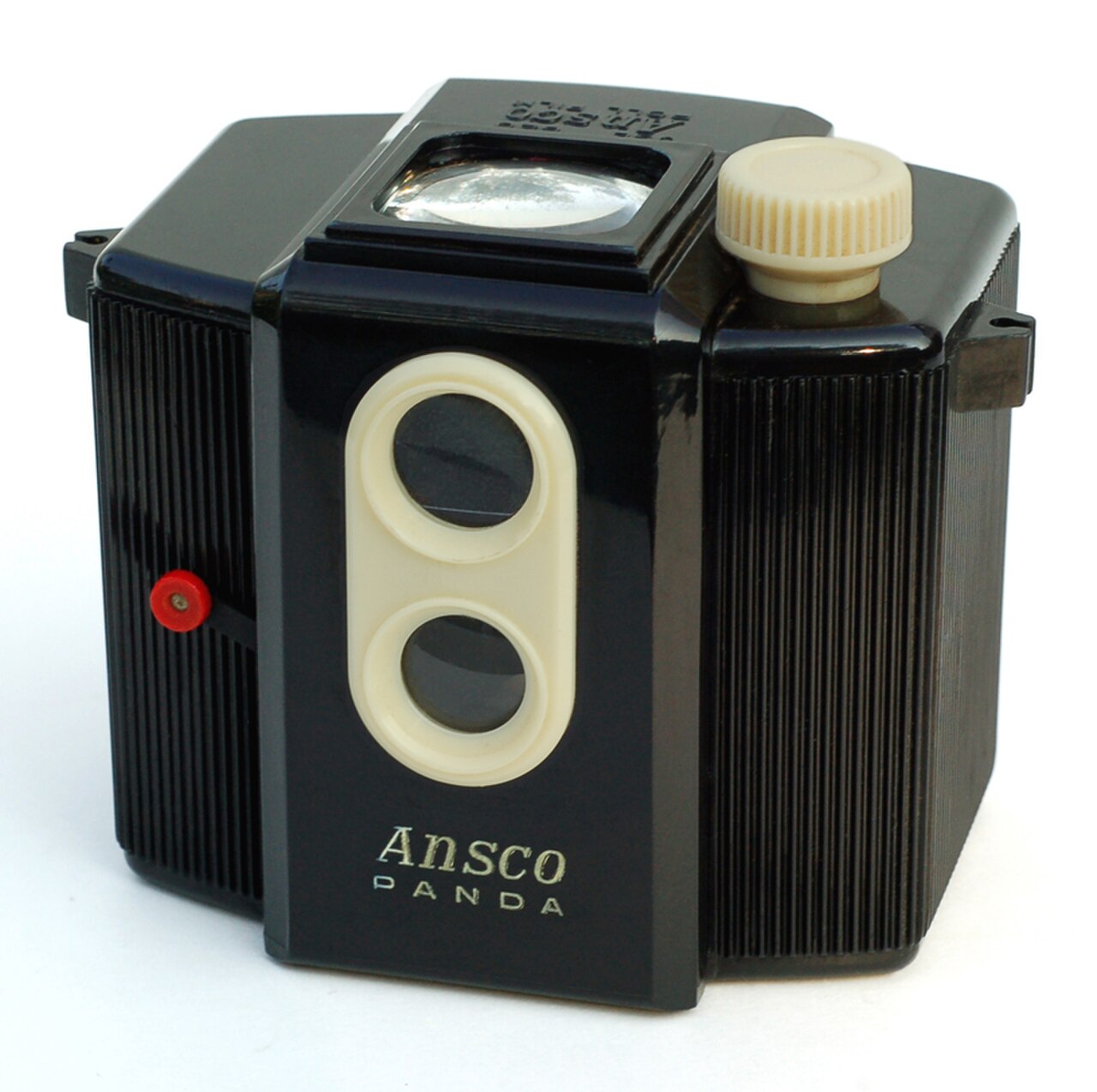

Les viseurs simples à réflexion, également appelés « viseurs brillants », étaient constitués d'une petite lentille orientée vers l'avant, d'un petit miroir à 45° derrière et d'une lentille au sommet ; l'utilisateur tenait l'appareil à hauteur de la taille et regardait vers le bas dans l'objectif, où une petite image pouvait être vue. De tels viseurs étaient intégrés dans les appareils photo à boîte et fixés sur le côté des appareils photo pliants . Ces viseurs étaient montés sur des appareils photo bon marché.

•

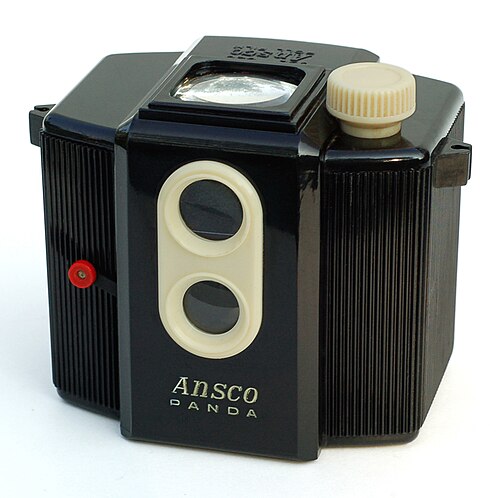

  Caméra de surveillance à la taille d'un enfant
•
  Détecteur de niveau de taille Mamiya 645 1000s
•
  Appareil photo Robot Royal III avec viseur Zeiss Ikon au niveau de la taille

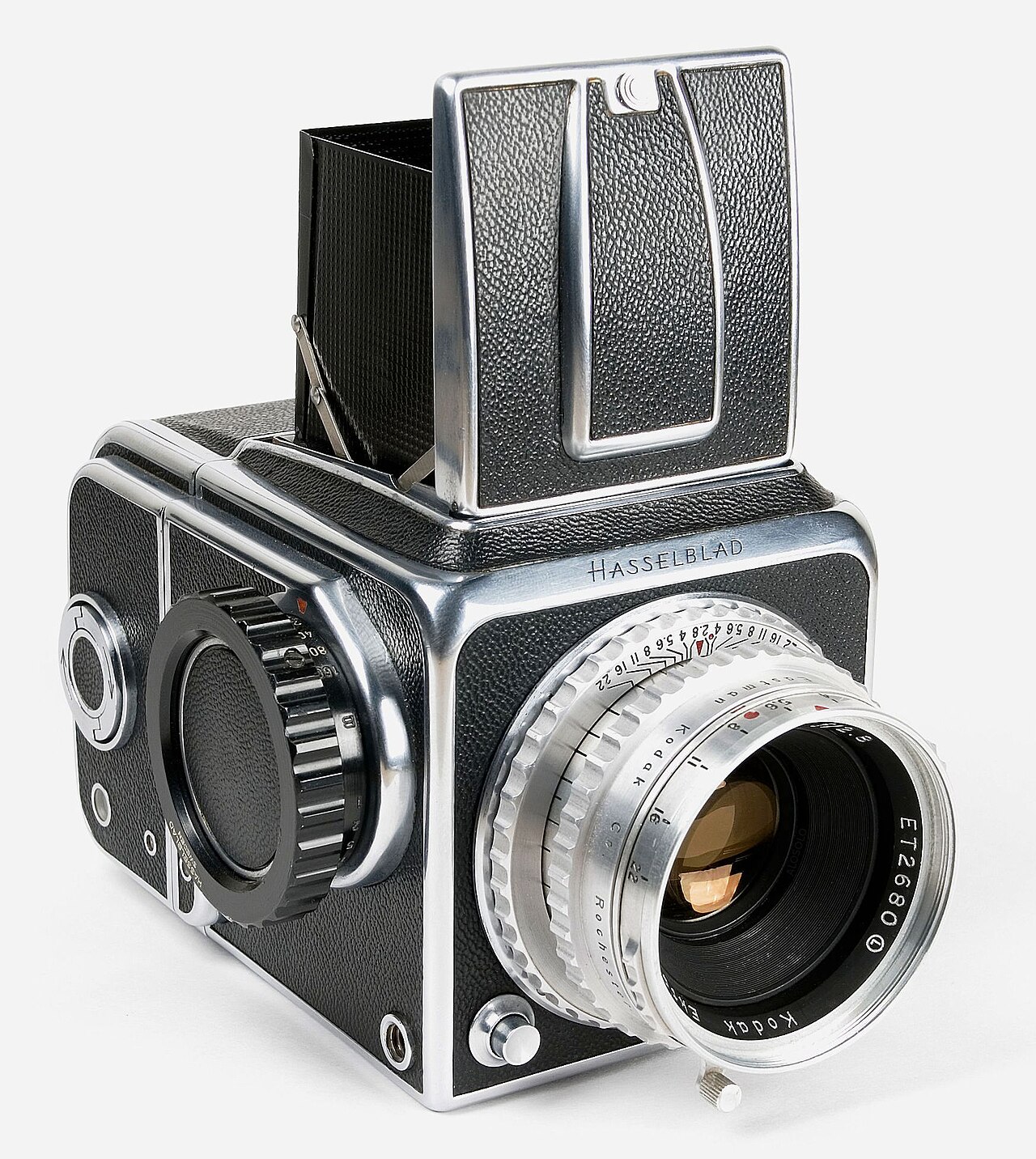

Les appareils photo reflex à double objectif (TLR) utilisent un viseur avec la même distance focale que l'objectif de l'appareil photo, il a donc le même champ de vision et les mêmes propriétés de mise au point . Avec un miroir, de taille similaire au film, maintenu à 45°, il projette une image verticale sur un écran en verre dépoli de mise au point visible d'en haut. L'appareil photo peut alors être maintenu stable au niveau de la taille. Bien que l'objectif du viseur soit similaire à l'objectif de l'appareil photo, la qualité optique était moins importante et donc le coût est réduit. Les viseurs TLR n'ont pas la visualisation interrompue et le décalage de l'obturateur du type SLR et sont donc préférés pour la photographie de danse. Reinhold Heidecke a cité son expérience avec la mise au point périscopique dans les tranchées allemandes en 1916 comme source d'inspiration pour la ligne Rolleiflex en 1929. Certains appareils photo d'apparence similaire sont en fait de simples appareils photo à boîte avec un viseur au niveau de la taille.

Les appareils photo reflex mono-objectif (SLR) utilisent l'objectif de l'appareil photo lui-même pour éliminer complètement la parallaxe , l'erreur de champ de vision importante pour les sujets proches causée par la distance de décalage entre l'objectif du viseur et l'objectif de l'appareil photo. Les premiers reflex étaient des appareils photo à plaques , avec un mécanisme pour insérer un miroir entre l'objectif et le film qui réfléchissait la lumière vers le haut, où elle pouvait être vue au niveau de la taille sur un écran en verre dépoli. Au moment de prendre la photo, le miroir était pivoté pour ne pas gêner (sans déplacer l'appareil photo). Les appareils photo reflex ultérieurs avaient un mécanisme qui faisait basculer le miroir pour ne pas gêner lorsque le bouton de l'obturateur était enfoncé, ouvrait et fermait l'obturateur, puis replaçait le miroir vers l'arrière. Le Zeiss Ikon Contax S a été le premier appareil photo reflex à permettre une visualisation facile au niveau des yeux en utilisant un pentaprisme en toit pour inverser latéralement l'image inversée de l'appareil photo (le miroir reflex avait déjà inversé verticalement l'image). Les appareils photo reflex utilisaient un miroir partiel séparateur de faisceau pour diviser l'image de l'appareil photo entre l'obturateur et le film, et le viseur. L'un des principaux avantages des viseurs SLR est que tout changement d'objectif de l'appareil photo n'affecte pas la précision de la visualisation, et la mise au point précise de l'appareil photo ne dépend pas d'une liaison ou d'un étalonnage correct.

Certains appareils photo sophistiqués du XXe siècle dotés de viseurs directs étaient équipés de télémètres à coïncidence (image fractionnée) , initialement dotés de fenêtres séparées du viseur, plus tard intégrées à celui-ci ; on les appelait appareils photo télémétriques . Les appareils photo à objectifs interchangeables devaient indiquer le champ de vision de chaque objectif dans le viseur ; plus généralement, on utilisait des viseurs interchangeables correspondant aux objectifs.

•
  Appareil photo à viseur Leica IIIf, 1951
•

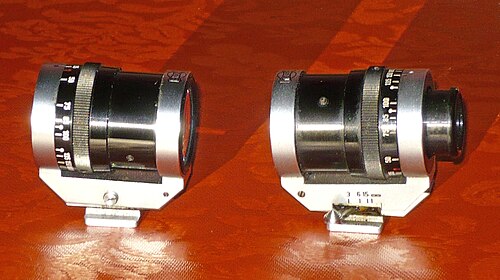

  Viseur zoom allemand Tewe 35 mm à 200 mm
•

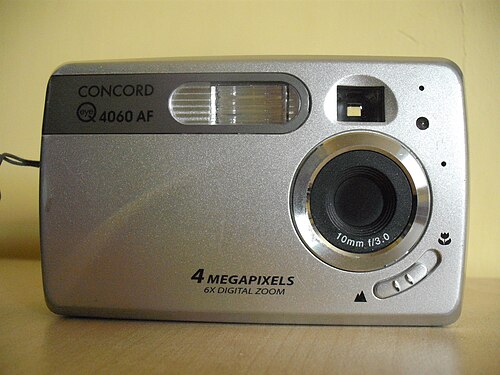

  Appareil photo numérique du début du 21e siècle avec viseur

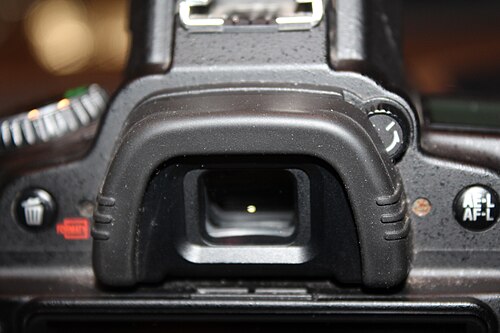

Les viseurs peuvent être optiques ou électroniques . Un viseur optique est simplement un télescope inversé monté pour voir ce que l'appareil photo verra. Ses inconvénients sont nombreux, mais il a aussi des avantages : il ne consomme pas d'énergie, il ne s'efface pas au soleil et il a une « résolution complète » (c'est-à-dire la résolution de l' œil du photographe ). Un viseur électronique (EVF) est un dispositif d'affichage basé sur un tube cathodique , un écran LCD ou une OLED . En plus de son objectif principal, un viseur électronique peut être utilisé pour relire du matériel capturé précédemment et comme affichage à l'écran pour parcourir les menus.

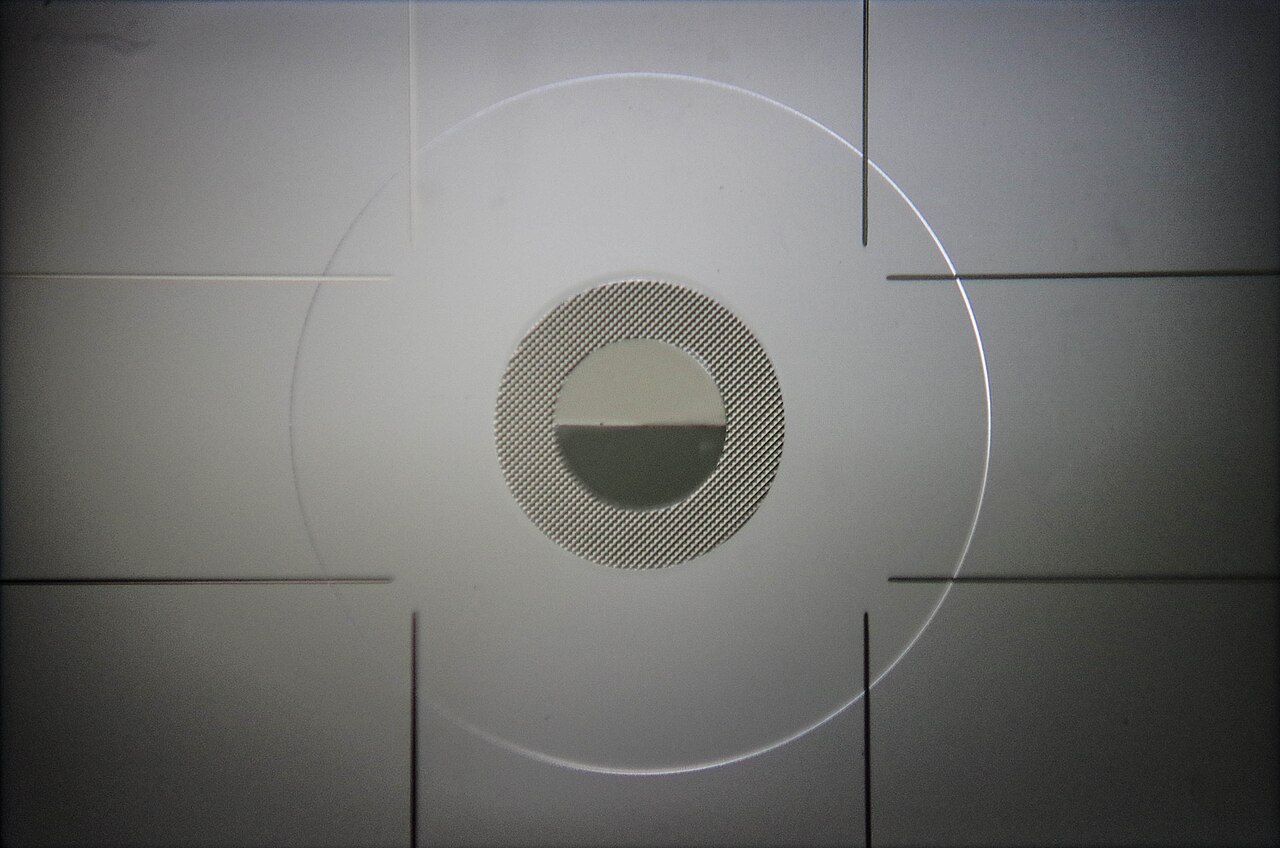

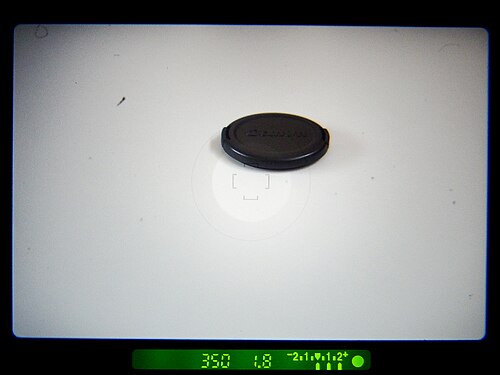

Le viseur optique d'un appareil photo comporte généralement un ou plusieurs petits écrans LED supplémentaires entourant la vue de la scène. Sur un appareil photo argentique, ces écrans affichent des informations de prise de vue telles que la vitesse d'obturation et l'ouverture et, pour les appareils photo à mise au point automatique , indiquent que l'image est correctement mise au point. Les appareils photo numériques affichent généralement également des informations telles que le réglage ISO actuel et le nombre de prises de vue restantes pouvant être prises en rafale. Un autre écran qui se superpose à la vue de la scène est souvent fourni. Il indique généralement l'emplacement et l'état des points de mise au point automatique fournis par l'appareil photo. Cette superposition peut également fournir des lignes ou une grille qui aident à la composition de l'image .

Il n'est pas rare qu'un appareil photo soit doté de deux viseurs. Par exemple, un appareil photo numérique peut être doté d'un viseur optique et d'un viseur électronique. Ce dernier peut être utilisé pour relire des images capturées précédemment, dispose d'un affichage à l'écran et peut être désactivé pour économiser de l'énergie. Un caméscope peut être doté de deux viseurs, tous deux électroniques. Le premier est visualisé à travers un oculaire grossissant et, grâce à un oculaire en caoutchouc, il peut être parfaitement vu même en pleine lumière. Le deuxième viseur est plus grand, d'une résolution plus élevée et peut être monté sur le côté de l'appareil photo. Comme il consomme plus d'énergie, une méthode est souvent fournie pour l'éteindre afin d'économiser de l'énergie.

Fin 2010, Fujifilm a annoncé un viseur hybride composé d'un viseur optique et d'un viseur électronique dans un seul viseur pour ses appareils photo compacts haut de gamme . Il y a un prisme à demi-miroir qui reflète les données de l'écran LCD vers le viseur optique, ce qui nous permet de voir à la fois le cadre de prise de vue et les données de prise de vue. Un bouton peut changer la fonction hybride en viseur électronique en bloquant l'image à travers le viseur optique en déplaçant un prisme à demi-miroir pour qu'il devienne un miroir droit.

Les viseurs sont utilisés pour pratiquement tous les appareils photo, qu'ils soient fixes ou vidéo, argentiques, électroniques analogiques (télévision) ou numériques. De nombreux appareils photo à capteur numérique ne disposent pas de viseur séparé. Pour ces appareils, l'image électronique est affichée sur un petit écran accessoire à des fins de composition et de mise au point. Les caméras de vidéosurveillance et les webcams n'ont pas besoin de viseur.
