Interphone

Un interphone , également appelé dispositif d'intercommunication , intercommunicateur ou interphone , est un système de communication vocale autonome destiné à être utilisé dans un bâtiment, un petit ensemble de bâtiments ou de manière portable dans une petite zone de couverture, qui fonctionne indépendamment du réseau téléphonique public . Les interphones sont généralement montés de manière permanente dans les bâtiments et les véhicules, mais peuvent également être amovibles et portables. Les interphones peuvent intégrer des connexions à des systèmes de haut-parleurs de sonorisation publique , des talkies-walkies , des téléphones et d'autres systèmes d'interphone. Certains systèmes d'interphone intègrent le contrôle de dispositifs tels que des feux de signalisation et des loquets de porte.

Les interphones sont utilisés dans une grande variété de propriétés ; des maisons qui ne nécessitent qu'une seule connexion entre un résident et l'entrée de la propriété aux appartements à plusieurs logements qui nécessitent l'installation d'un matériel d'interphone dans chaque appartement individuel. Certains sont équipés de vidéo et son câblage (installation électrique) peut être connecté à l'extérieur avec quelques paires (4 à 6 paires) tout en contrôlant une gâche électrique . Les dernières générations sont même compatibles avec les ordinateurs et certains modèles incluent la compatibilité TCP/IP .

Les interphones et systèmes de sonorisation traditionnels sont entièrement composés de composants électroniques analogiques , mais de nombreuses nouvelles fonctionnalités et options d'interface peuvent être réalisées avec les nouveaux systèmes d'interphone basés sur des connexions numériques. Les signaux vidéo peuvent être transmis aussi bien que la voix. Les stations d'interphone numériques peuvent être connectées à l'aide d' un câble Cat 5 et peuvent même utiliser les réseaux informatiques existants comme moyen d'interface entre des parties distantes. Les caméras d'interphone peuvent être utilisées dans les bureaux et les hôtels modernes.

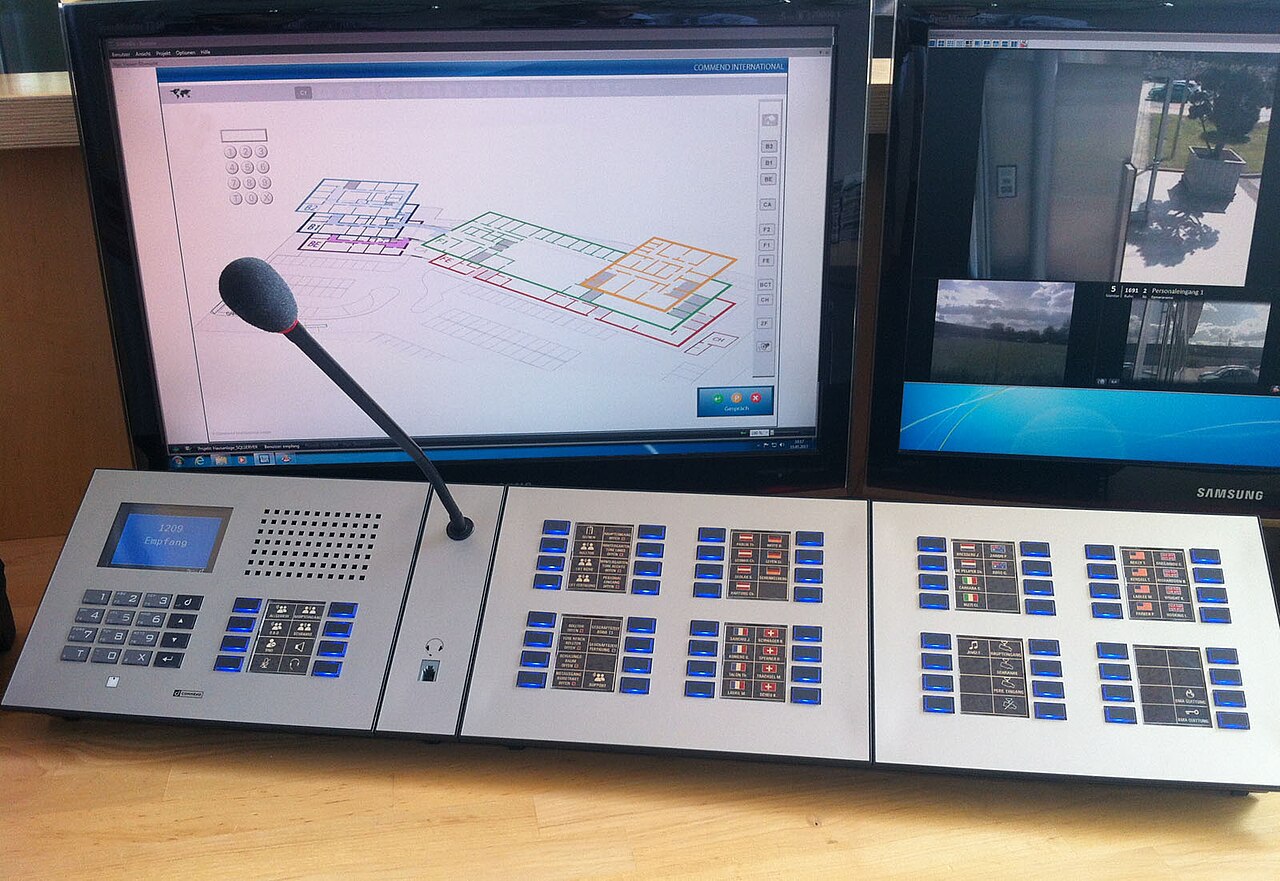

De nombreuses écoles et immeubles de bureaux utilisent désormais des systèmes audio/vidéo pour identifier les visiteurs tentant d'accéder à un bâtiment verrouillé et peuvent être interfacés avec le système de contrôle d'accès du bâtiment .

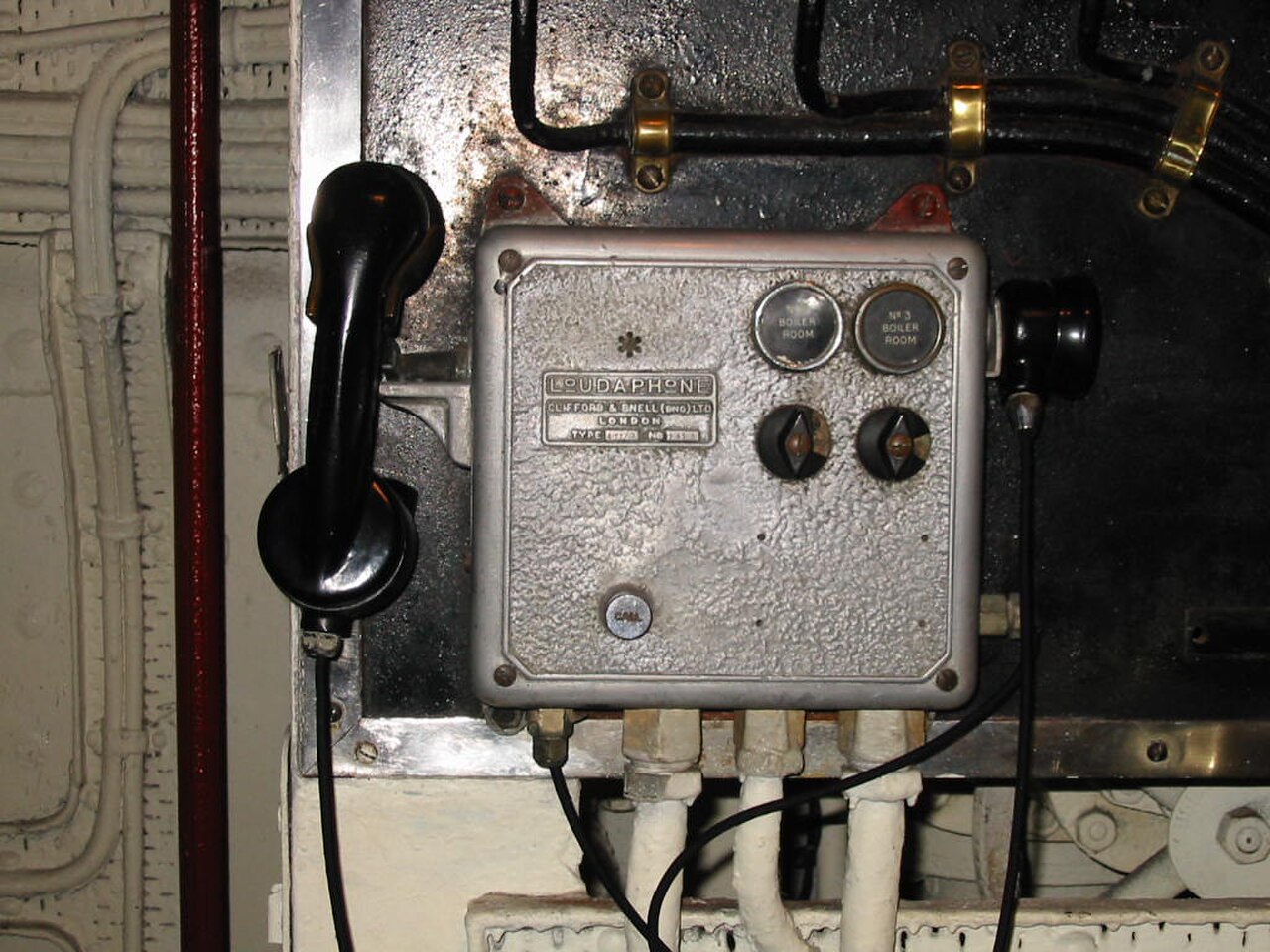

Outre les emplacements fixes, les systèmes d'interphone sont utilisés sur de nombreux types de véhicules, notamment les trains , les bateaux , les avions et les véhicules blindés de combat .

Les interphones portables sont couramment utilisés par les équipes de production d'événements spéciaux et les équipes sportives professionnelles . Les salles de spectacles telles que les théâtres et les salles de concert disposent souvent d'une combinaison d'éléments d'interphone fixes et portables. Les pistes de course de sports mécaniques disposent souvent de stations d'interphone portables et permanentes montées à des points critiques autour du circuit pour être utilisées par les officiels de course et les techniciens médicaux d'urgence .

Les interphones portables sont également utilisés pour la communication à moto, par exemple entre un motard et son passager, la communication de moto à moto ou la communication au sein d'un groupe de motards. Les systèmes de montage d'interphone peuvent être fixés à la plupart des casques de moto . Plusieurs types de technologies différentes peuvent être utilisées, notamment divers types de radios à bande citoyenne comme par exemple PMR446 , Bluetooth ou la communication en maillage dynamique (DMC) qui est un système d'interphone basé sur le maillage développé pour la communication à moto.

Les installateurs, fournisseurs et fabricants d’interphones utilisent souvent les termes suivants pour désigner les composants d’interphone.

• Poste principal ou station de base : ces unités contrôlent l'ensemble du système. Les postes principaux lancent des appels vers les sous-stations et peuvent être configurés pour faire des annonces qui sont transmises sur l'ensemble du système d'interphonie.
• Sous-station : unités qui initient des appels avec une station principale, mais qui ne sont pas capables d'initier des appels avec d'autres stations. Les sous-stations sont également appelées unités esclaves.
• Poste de porte : comme les postes secondaires, les postes de porte ne peuvent lancer un appel qu'à destination d'un poste principal. Ils sont généralement résistants aux intempéries.
• Poste d'interphonie : unité distante dotée de toutes les fonctionnalités nécessaires pour initier et recevoir des conversations en ligne partagée , des conversations individuelles et des signalisations. Peut être monté sur rack, fixé au mur ou portable.

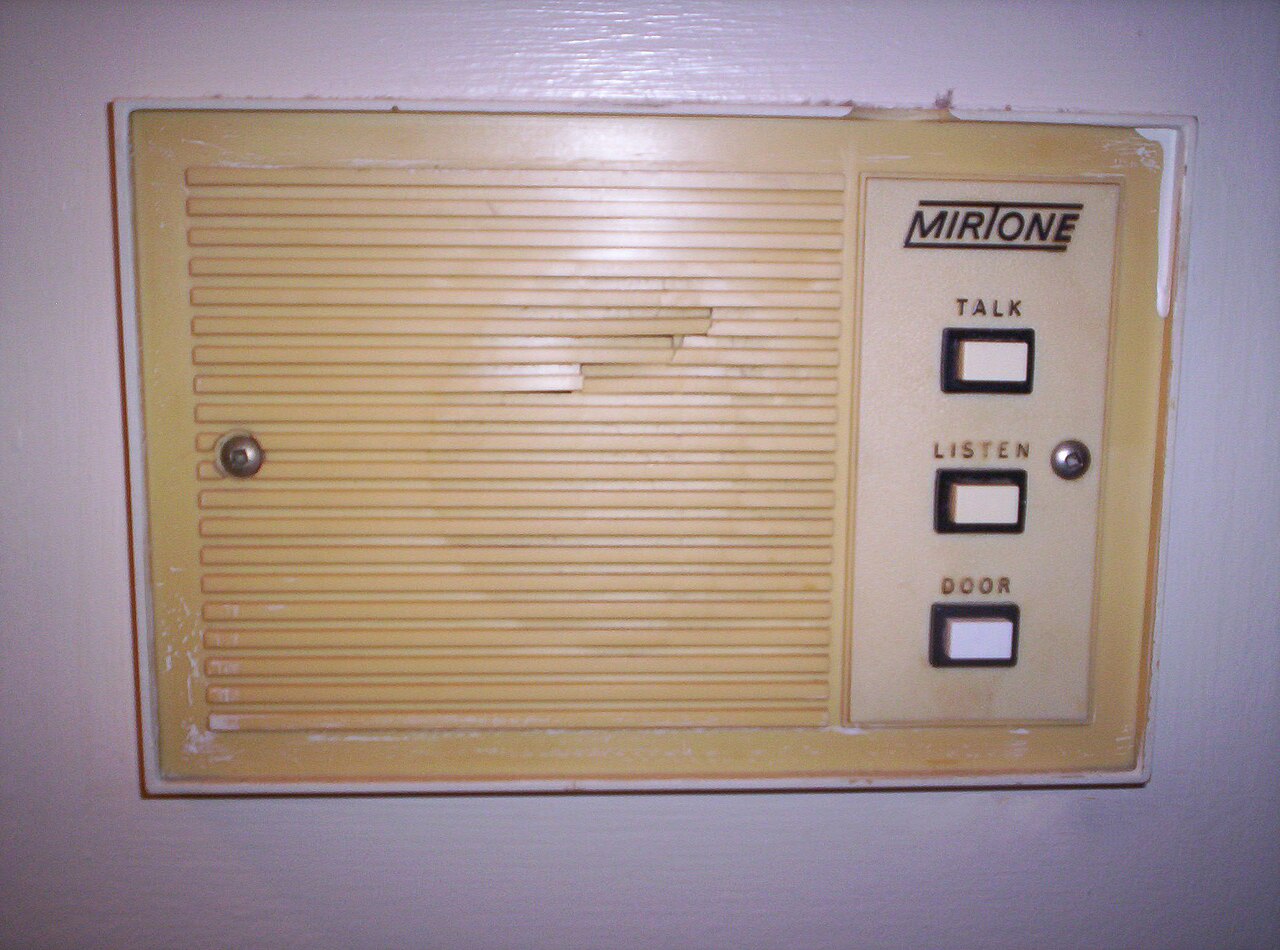

• Poste d'interphonie mural : poste d'interphonie fixe avec haut-parleur intégré. Peut être équipé d'un microphone encastré, d'un microphone portatif à bouton-poussoir ou d'un combiné téléphonique.
• Pack ceinture : Poste d'interphonie portable porté à la ceinture tel qu'un retour interruptible (IFB) avec un écouteur porté par le talent.

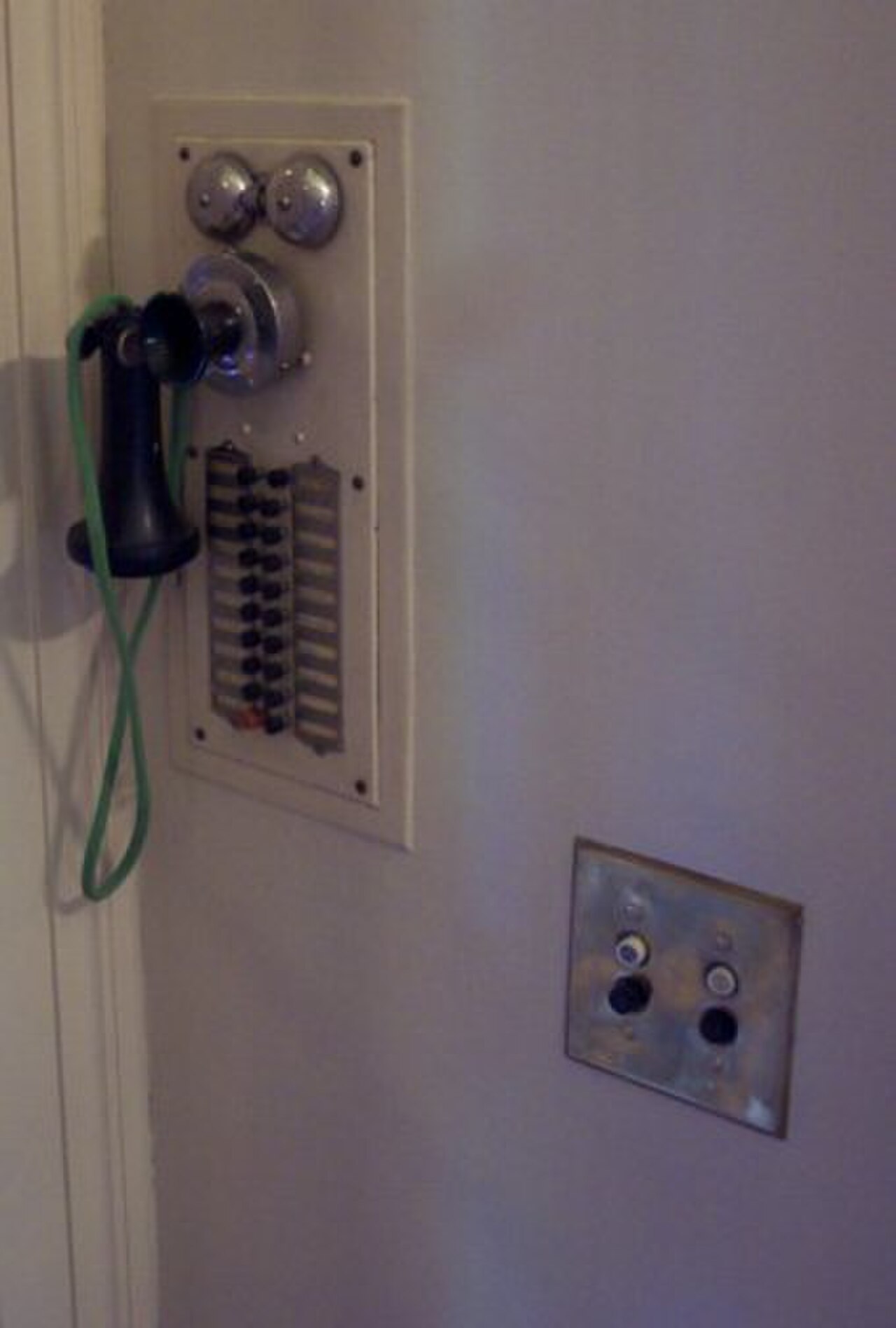

• Combiné : connexion permanente ou portable de type téléphone à un poste d'interphonie. Contient à la fois un écouteur et un microphone push to talk .
• Casque : connexion intercom portable depuis un pack ceinture vers une ou les deux oreilles via un casque avec microphone intégré sur un bras articulé. Se connecte à un pack ceinture.
• Signal de radiomessagerie : Alerte sonore et/ou visuelle sur un poste d'interphonie, indiquant qu'une personne à un autre poste souhaite entamer une conversation.
• Alimentation : Utilisée pour alimenter toutes les unités. Souvent intégrée à la conception de la station de base.
• Téléphonique : Systèmes d'interphone qui utilisent un émetteur (parler) et un récepteur (écouter) pour communiquer, similaires aux systèmes téléphoniques standard.
• Amplifié : Systèmes d'interphone qui utilisent un seul haut-parleur pour transmettre et recevoir des communications.
• Amplificateur : composant principal ou central d'un système d'interphonie, chargé de commuter ou de connecter les voies de communication entre le poste principal et les sous-stations. De plus, les amplificateurs distribuent ou commutent l'alimentation vers des dispositifs auxiliaires connectés, tels que des gâches de porte, pour permettre l'entrée.

Bien que chaque gamme de produits d'interphonie soit différente, la plupart des systèmes d'interphonie analogiques ont beaucoup en commun. Les signaux vocaux d'environ un ou deux volts sont transportés sur un rail d'alimentation à courant continu de 12, 30 ou 48 volts qui utilise une paire de conducteurs. Les indications lumineuses de signal entre les stations peuvent être réalisées grâce à l'utilisation de conducteurs supplémentaires ou peuvent être transportées sur la paire vocale principale via des fréquences de tonalité envoyées au-dessus ou en dessous de la plage de fréquences vocales. Plusieurs canaux de conversations simultanées peuvent être transportés sur des conducteurs supplémentaires au sein d'un câble ou par multiplexage par répartition en fréquence ou dans le temps dans le domaine analogique . Plusieurs canaux peuvent facilement être transportés par des signaux d'interphonie numériques à commutation de paquets .

Les interphones portables sont connectés principalement à l'aide d'un câblage de microphone blindé à paire torsadée , terminé par des connecteurs XLR à 3 broches . Les interphones de bâtiment et de véhicule sont connectés de manière similaire avec un câblage blindé contenant souvent plus d'une paire torsadée.

Les interphones numériques utilisent un câble de catégorie 5 et relaient les informations dans les deux sens sous forme de paquets de données à l'aide de la suite de protocoles Internet .

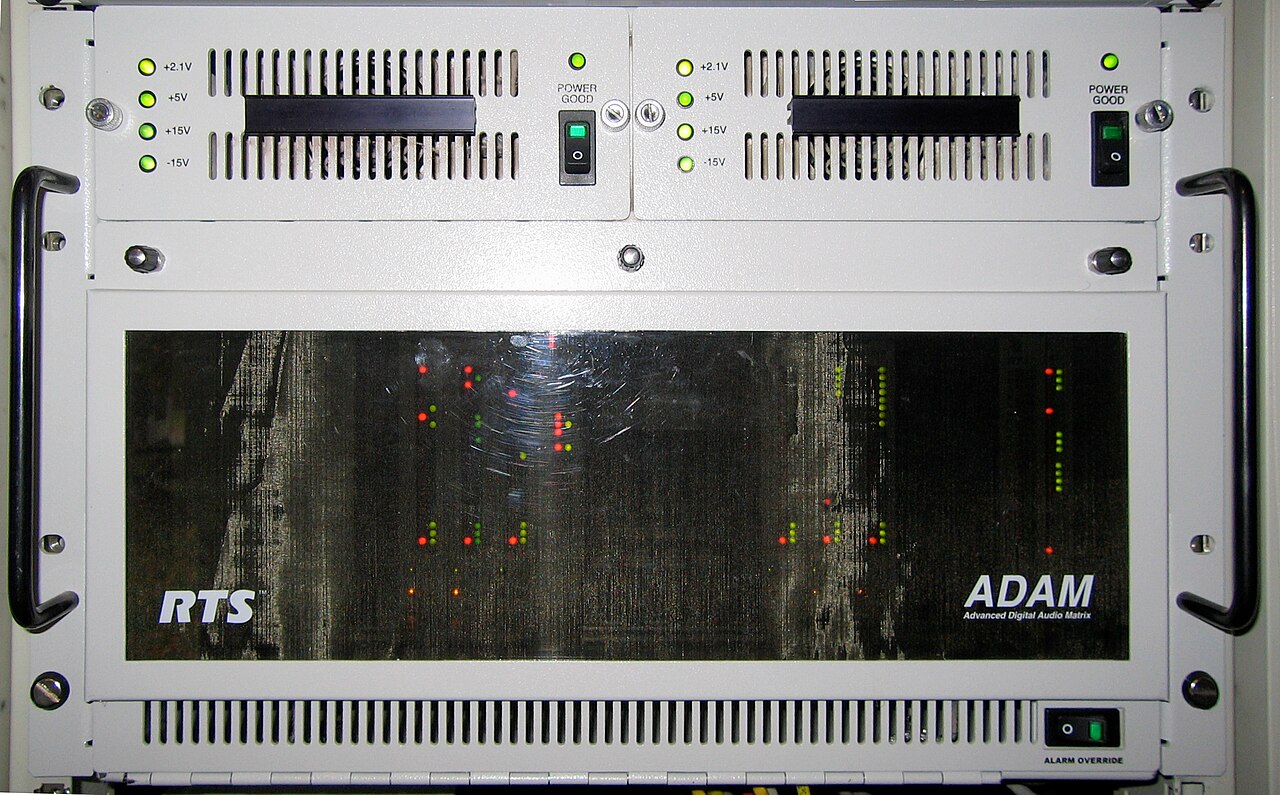

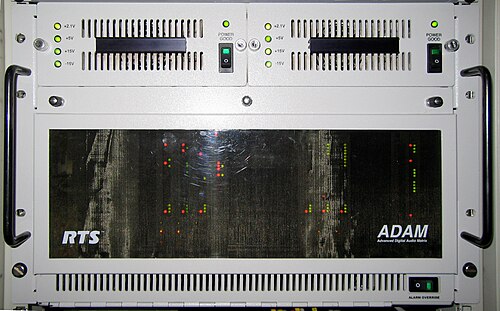

Les systèmes d'interphonie sont largement utilisés dans les stations de télévision et dans les véhicules de diffusion extérieurs tels que ceux vus lors d'événements sportifs ou de lieux de divertissement. Il existe essentiellement deux types différents d'interphones utilisés dans le monde de la télévision : les systèmes à ligne partagée à deux fils ou les systèmes matriciels à quatre fils . Au début, les stations de télévision construisaient simplement leurs propres systèmes de communication en utilisant du vieux matériel téléphonique. Cependant, aujourd'hui, plusieurs fabricants proposent des systèmes prêts à l'emploi. De la fin des années 1970 jusqu'au milieu des années 1990, les systèmes à ligne partagée à deux fils étaient les plus populaires, principalement en raison de la technologie disponible à l'époque. La variété à deux canaux utilisait une alimentation centrale génératrice d'impédance de 32 volts pour alimenter les stations externes ou les packs de ceinture. Ce type de format permettait aux deux canaux de fonctionner avec un câble de microphone standard, une fonctionnalité très recherchée par les diffuseurs. Ces systèmes étaient très robustes et simples à concevoir, à entretenir et à exploiter, mais avaient une capacité et une flexibilité limitées car ils étaient généralement câblés. Un utilisateur typique du système ne pouvait pas choisir à qui parler. Il communiquait avec la même personne ou le même groupe de personnes jusqu'à ce que le système soit reconfiguré manuellement pour permettre la communication avec un groupe différent de personnes. Des routeurs à deux fils ou des panneaux d'affectation de sources étaient alors mis en place pour permettre un réacheminement rapide. Cette reconfiguration était généralement gérée à un emplacement central, mais comme la tension est utilisée sur le circuit pour alimenter les stations d'utilisateurs externes ainsi que pour communiquer, il y avait généralement un bruit sec lorsque les canaux étaient commutés. Ainsi, même si l'on pouvait changer le système à la volée, il n'était généralement pas souhaitable de le faire au milieu d'une production, car le bruit sec distrayait le reste de l' équipe de télévision .

Au milieu des années 90, la technologie à quatre fils a commencé à prendre de l'importance en raison de son prix de revient et de sa taille réduite. La technologie des circuits à quatre fils existait déjà depuis un certain temps, mais elle était très coûteuse à mettre en œuvre. Elle nécessitait généralement un encombrement important dans le studio de télévision physique et n'était donc utilisée que dans les très grandes stations de télévision ou les réseaux de télévision .

Pour les installations où il n'est pas souhaitable ou possible de faire passer des câbles pour prendre en charge un système d'interphone, des systèmes d'interphone sans fil sont disponibles. Un système d'interphone sans fil présente deux avantages majeurs par rapport à l'interphone filaire traditionnel. Le premier est que l'installation est beaucoup plus facile car aucun câble ne doit être tiré entre les unités d'interphone. Le deuxième est que vous pouvez facilement déplacer les unités à tout moment. Cette commodité et cette facilité d'installation s'accompagnent d'un risque d'interférence avec d'autres appareils sans fil et électriques. Les appareils sans fil à proximité tels que les téléphones sans fil, les réseaux de données sans fil et les haut-parleurs audio distants, ainsi que les éléments structurels de votre bâtiment, peuvent tous interférer. Les appareils électriques tels que les moteurs, les luminaires et les transformateurs peuvent provoquer du bruit. Il peut y avoir des inquiétudes concernant la confidentialité, car les conversations peuvent être captées sur un scanner, un babyphone, un téléphone sans fil ou un appareil similaire sur la même fréquence. Les interphones sans fil cryptés peuvent réduire ou éliminer les risques de confidentialité, tandis que les méthodes de placement, d'installation, de construction, de mise à la terre et de blindage peuvent réduire ou éliminer les effets néfastes des interférences externes. Les États-Unis et le Canada disposent de plusieurs plages de fréquences pour les systèmes d'interphone sans fil et d'autres produits sans fil. Il s'agit des bandes FM 49 MHz (200-270 kHz), 494-608 MHz, 900 MHz, 2,4 GHz, 5,8 GHz et MURS (150 MHz). Des interphones IP font désormais leur apparition et connectent un poste maître à une sous-station IP située ailleurs sur Internet, via un port Ethernet. Les interphones sans fil peuvent également fonctionner sur un réseau maillé qui permet une communication quasi instantanée dans toute une maison.

Les unités de communication par courant porteur qui envoient un signal via le câblage domestique sont appelées interphones « sans fil ». Bien qu'il s'agisse techniquement d'interphones câblés, ils sont basés sur le câblage existant et ne nécessitent donc aucun fil supplémentaire.

Certains téléphones sont dotés de fonctions d'interphonie qui permettent la communication entre des appareils de marque et de modèle similaires. Citons par exemple le modèle Panasonic KX-TS3282W(/B), les modèles AT&T 945 et 974 et le modèle TMC ET4300.

Un seul appareil peut ajouter une fonctionnalité d'interphone à plusieurs téléphones standard sur une ligne téléphonique commune, même de marques et de modèles différents. L'effort d'installation est minime et n'est pas vulnérable aux interférences radio et aux problèmes de sécurité des systèmes sans fil. L'interphone domestique Add-A-Com pour systèmes téléphoniques standard est un tel appareil. La recherche de personnes par interphone est réalisée en émettant une sonnerie distincte sur tous les téléphones après qu'un téléphone a été brièvement décroché. Après la recherche de personnes, n'importe quel nombre de téléphones peut converser. L'appareil déconnecte temporairement la ligne téléphonique externe pendant l'utilisation de l'interphone et se reconnecte lorsque tous les téléphones sont à nouveau raccrochés. Pendant l'utilisation de l'interphone, la sonnerie d'un appel externe peut être entendue dans l'écouteur.

De nombreux systèmes téléphoniques à touches destinés aux bureaux permettent d'accéder à plusieurs lignes extérieures ainsi qu'à un interphone, ce dernier apparaissant comme s'il s'agissait de l'une des lignes sélectionnables individuellement. Les interphones Western Electric modèle 207 et modèle 6A ont été conçus pour être intégrés dans de telles installations multilignes à système à touches, permettant respectivement un ou deux appels interphones simultanés.

Un interphone de réseau de téléphonie mobile est un appareil extérieur qui communique sans fil via le réseau de téléphonie mobile avec n'importe quel téléphone fixe ou mobile dans le monde entier. Souvent appelés interphones GSM, ils utilisaient initialement la norme Global System for Mobile Communications et les interphones ont d'abord été commercialisés dans les pays européens. Cette norme est désormais utilisée dans le monde entier, bien qu'aux États-Unis, AT&T, T-Mobile et quelques autres fournisseurs utilisent principalement le GSM, tandis que Sprint et Verizon ont utilisé la technologie CDMA (Code Division Multiple Access). Les interphones de téléphonie mobile modernes prennent en charge tous les opérateurs et les dernières technologies. Généralement installés aux portails ou aux portes, ils sont populaires car ils éliminent le besoin de câblage, à l'exception de l'alimentation électrique.
