Le protocole 1-Wire est similaire au protocole I²C , mais offre des débits de données inférieurs et une portée plus importante. Il est généralement utilisé pour communiquer avec de petits appareils peu coûteux, tels que des thermomètres numériques et des instruments météorologiques. Un réseau d'appareils 1-Wire, associé à un maître , est appelé MicroLAN . Ce protocole est également utilisé dans les petites clés électroniques de 16 mm, connues sous le nom de clé Dallas ou : les données et la masse. Pour ce faire, les dispositifs 1-Wire intègrent un petit condensateur (~800 pF ) pour stocker la charge, qui alimente le dispositif lorsque la ligne de données est active.
Exemple d'utilisation

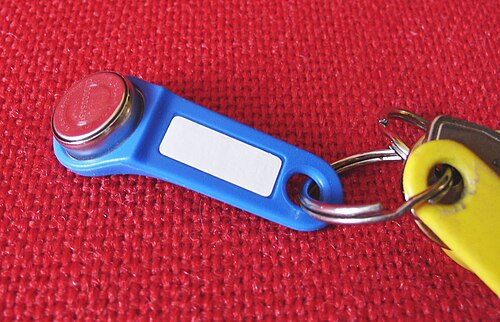

Les dispositifs 1-Wire sont disponibles sous différentes formes : circuits intégrés , boîtier de type TO-92 (généralement utilisé pour les transistors) et une forme portable appelée se connectent aux systèmes de bus 1-Wire au moyen de connecteurs dont les contacts touchent le couvercle et le fond du boîtier. Il est également possible d'opter pour une connexion semi-permanente grâce à un connecteur dans lequel l' , des clés électroniques idéales. Elles sont utilisées, entre autres, dans les serrures, les alarmes antivol, les systèmes informatiques, les accessoires homologués par les fabricants, les pointeuses et les clés de livraison et de maintenance pour les coffres-forts intelligents.
kbit/s peuvent être atteints. Il existe également un mode surmultiplié qui accélère la communication d'un facteur 10.
Un bus 1-Wire court peut être piloté par une seule broche d'E/S numérique d'un microcontrôleur. Un émetteur-récepteur asynchrone universel (UART) peut également être utilisé. Des circuits intégrés spécifiques de pilotage et de pontage 1-Wire sont disponibles. Des circuits intégrés de pontage pour bus série universel (USB) sont également disponibles. Ces derniers sont particulièrement utiles pour piloter des câbles de plus de 100 m. Le fabricant a testé des paires torsadées jusqu'à 300 mètres , c'est-à -dire des câbles téléphoniques. Ces longueurs extrêmes nécessitent un ajustement des résistances de rappel de
Le maître initie une transmission par une impulsion de réinitialisation , qui met le fil à 0 volt pendant au moins 480 µs . Ceci réinitialise tous les périphériques esclaves du bus. Ensuite, tout périphérique esclave présent signale sa présence par une impulsion de « présence » : il maintient le bus à l’état bas pendant au moins 60 µs après que le maître l’a libéré.
Pour transmettre le nombre binaire « 1 », le maître du bus envoie une impulsion basse très brève ( ). Pour transmettre le nombre binaire « 0 », il envoie une impulsion basse de 60 µs. Le front descendant de cette impulsion est utilisé pour initialiser un multivibrateur monostable dans le dispositif esclave. Ce multivibrateur lit la ligne de données environ 30 µs après le front descendant. Le temporisateur interne de l'esclave est un temporisateur analogique économique. Ses tolérances analogiques affectent sa précision. Par conséquent, la durée des impulsions est calculée avec des marges de tolérance. Ainsi, les impulsions « 0 » doivent durer 60 µs et les impulsions « 1 » ne peuvent excéder 15 µs.
Lors de la réception de données, le maître envoie une impulsion pour initialiser chaque bit. Si l'unité esclave émettrice souhaite envoyer un « 1 », elle ne fait rien et le bus passe à la tension de rappel. Si l'unité esclave émettrice souhaite envoyer un « 0 », elle met la ligne de données à la masse pendant
Outils de développement
Lors du développement et/ou du dépannage du bus 1-Wire, l'examen des signaux matériels est crucial. Les analyseurs logiques et les analyseurs de bus sont des outils permettant de collecter, d'analyser, de décoder et d'enregistrer les signaux afin de simplifier la visualisation des formes d'onde à haute vitesse.
