Emplacement direct du processeur

Un slot direct de processeur ( PDS ) est un slot intégré dans de nombreux anciens modèles Macintosh qui permettait un accès direct aux broches de signal d'un processeur, similaire à la fonctionnalité d'un bus local dans les PC . Cela se traduirait par des vitesses beaucoup plus élevées que de devoir passer par une couche de bus, telle que NuBus , qui fonctionnait généralement à une vitesse plus lente de 10 MHz.

En règle générale, si une machine disposait d'emplacements d'extension de bus, elle en disposait de plusieurs. Cependant, il n'y avait jamais plus d'un emplacement PDS, car plutôt que de fournir un protocole de communication sophistiqué avec arbitrage entre différents éléments matériels qui pourraient essayer d'utiliser le canal de communication en même temps, l'emplacement PDS, pour la plupart, donnait simplement un accès direct aux broches de signal du processeur, le rendant ainsi plus proche par nature d'un bus local .

Ainsi, les emplacements PDS avaient tendance à être spécifiques au processeur et, par conséquent, une carte conçue pour l'emplacement PDS du Macintosh SE/30 basé sur Motorola 68030 , par exemple, ne fonctionnerait pas dans le Quadra 700 basé sur Motorola 68040 .

La seule exception notable à cette règle fut la conception PDS du Macintosh LC d'origine basé sur le Motorola 68020. Il s'agissait de la première tentative d'Apple de créer un Mac « low cost », et ce fut un tel succès que, lorsque les modèles suivants ont remplacé le processeur par un 68030, un 68040, puis un processeur PowerPC , Apple a trouvé des méthodes pour garder le slot PDS compatible avec le LC d'origine, afin que les mêmes cartes d'extension continuent de fonctionner.

Le port SE « System Expansion », introduit dans le Macintosh SE en 1987 , était le premier port direct du processeur, utilisant un connecteur Euro-DIN à 96 broches pour s'interfacer avec le processeur Motorola 68000. Ce port a également été utilisé dans le Macintosh Portable .

L' emplacement de cache L2 du Macintosh IIci , introduit en 1989 , était une version 32 bits d'un PDS qui utilisait un connecteur Euro-DIN à 120 broches pour prendre en charge le processeur Motorola 68030. Cet emplacement est également apparu dans les IIvi et IIvx . Ceux-ci ont permis à des sociétés tierces, telles que DayStar Digital , de développer des mises à niveau de processeur qui ne nécessitaient pas le retrait du processeur. L'emplacement de cache IIci est différent de l'autre emplacement PDS car il ne dispose pas de disposition pour des connecteurs externes, et il n'inclut pas de signal de demande d'interruption, limitant ainsi son utilisation. Sa configuration de broches est également complètement différente de celle de la plupart des Macintosh non LC basés sur MC68030 ultérieurs.

Le Macintosh SE/30 incluait un emplacement PDS qui utilise le même connecteur Euro-Din à 120 broches que le IIci, mais avec une configuration de broches différente. L'horloge principale est l'horloge à 16 MHz pour le processeur. Contrairement à l'emplacement de cache du IIci, il comprend trois signaux de demande d'interruption. Le boîtier est également prévu pour des connecteurs externes, il était donc couramment utilisé pour les périphériques graphiques ou réseau. Le Macintosh IIsi incluait un emplacement de carte mère très similaire au SE/30, bien qu'il soit cadencé à 20 MHz comme le MC68030 intégré. Cet emplacement n'était pas destiné à une utilisation directe, Apple proposait à la place deux cartes d'adaptation avec un deuxième connecteur monté à angle droit (de sorte que la carte soit parallèle à la carte mère). Une carte fournissait un emplacement NuBus , tandis que l'autre était essentiellement une configuration de passage permettant un emplacement très similaire au IIsi, mais avec un seul signal d'interruption pris en charge. Les deux cartes incluaient également un FPU MC68882, qui n'était pas présent sur la carte mère du IIsi.

Le Macintosh IIfx , introduit en 1990, incluait un PDS qui était presque identique au SE/30 et IIsi, mais pas entièrement. En particulier, le signal d'horloge fonctionne à 20 MHz comme le IIsi mais le CPU fonctionne à 40 MHz. Le signal d'horloge est également sur une broche différente de celle du IIsi et du SE/30. Contrairement aux autres PDS, les connexions aux signaux du processeur ne sont pas directes, avec une mise en mémoire tampon intermédiaire nécessaire pour gérer les différentes horloges en fonction de l'adresse physique demandée - certaines adresses seraient accessibles avec l'horloge de 20 MHz, et d'autres avec l'horloge CPU de 40 MHz (non directement disponible sur l'emplacement) (« espace d'emplacement rapide »). L'espace physique disponible pour la carte était également différent de celui du SE/30 et du IIsi.

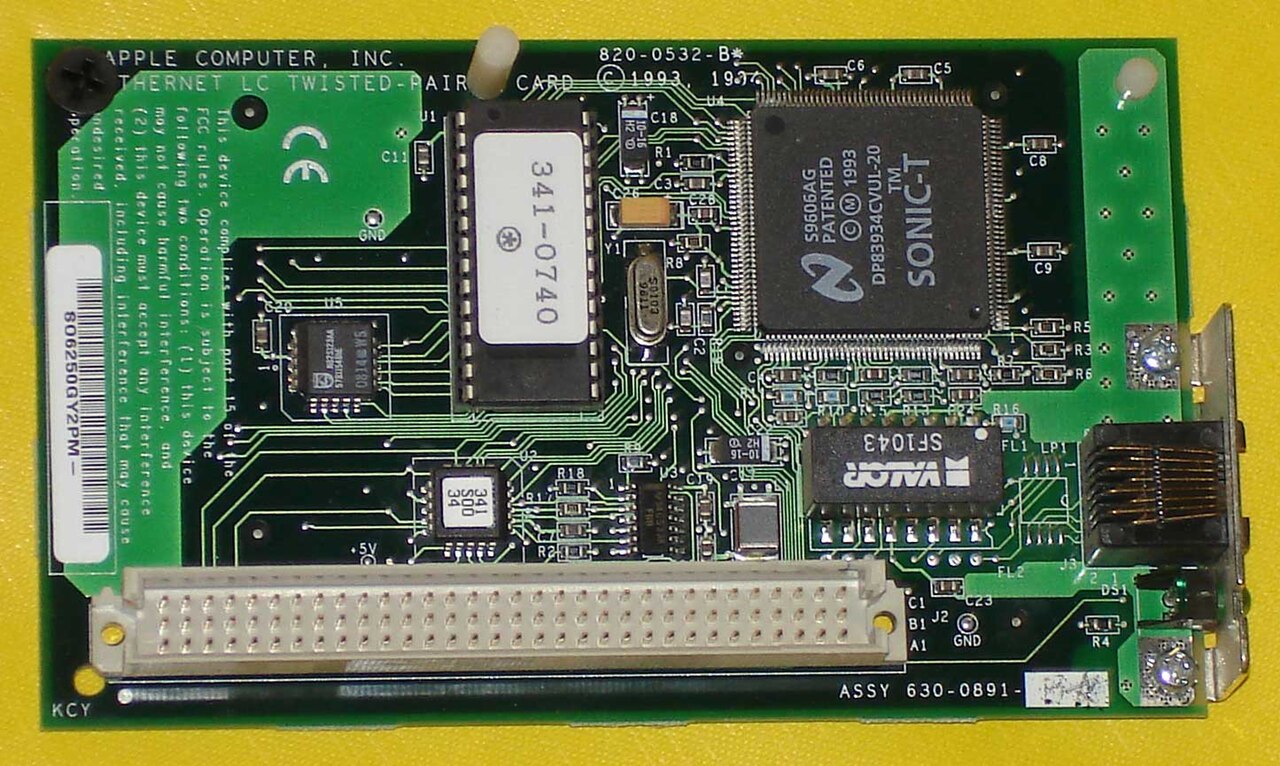

Le slot LC, introduit en 1990 , a commencé comme un PDS pour les processeurs Motorola 68020/68030 dans le Macintosh LC / LC II . Il ne prenait en charge que le cycle asynchrone du MC68020 et ne connectait pas tous les signaux d'adresse, bien qu'il connectait les 32 signaux de données. Le connecteur Euro-DIN à 96 broches est similaire au connecteur du slot SE, mais les deux sont complètement incompatibles. Les derniers modèles ont ajouté 18 broches supplémentaires via une extension en ligne crantée pour prendre en charge le bus MC68030 complet (cycle synchrone, toutes les lignes d'adresse, horloge à la fois du processeur et rétrocompatible 16 MHz), tout en conservant la rétrocompatibilité avec les cartes plus anciennes. Cette configuration s'est avérée si populaire pour la gamme Performa d'Apple que les 68040 ultérieurs tels que le Macintosh LC 475 et les versions basées sur PowerPC émulaient essentiellement les signaux de broche 68030 pour les slots LC dont ils ont hérité.

La série Macintosh Quadra a été introduite en 1991 avec un nouveau PDS pour le processeur Motorola 68040 qui était en ligne avec l'un des emplacements NuBus . Les Quadra 605 et Quadra 630 étaient des exceptions qui utilisaient la version complète à 114 broches de l'emplacement LC. Les deux permettaient des mises à niveau PowerPC , notamment via le programme « Ready for PowerPC upgrade », en utilisant la carte de mise à niveau du processeur Macintosh d'Apple .

La gamme PowerBook Duo a été introduite en 1992 avec un connecteur unique basé sur le 68030 qui pouvait permettre à la carte logique du sous-ordinateur portable de communiquer avec un ensemble de systèmes d'accueil de bureau, dont certains pouvaient être mis à niveau avec des unités à virgule flottante . En raison de la complexité des stations d'accueil Duo plus grandes , NuBus a été utilisé pour gérer certaines parties des sous-systèmes.

Les systèmes Power Macintosh de première génération dotés de l'architecture NuBus , tels que les 6100 , 7100 et 8100 , incluaient un PDS utilisé pour les cartes AV à haut débit. Il a ensuite été utilisé par des fabricants tiers pour prendre en charge les mises à niveau PowerPC G3 et G4 .

Les systèmes Power Macintosh haut de gamme de deuxième génération avec architecture PCI , tels que les 7500 à 9600 , avaient leurs processeurs PowerPC 601 et 604 sur des cartes filles qui pouvaient être échangées contre des mises à niveau PowerPC G3 et G4 .

Les systèmes Power Macintosh milieu de gamme basés sur des processeurs PowerPC 603e avec architecture PCI , tels que les 5400 , 5500 et 6360 à 6500 , étaient dotés d'un emplacement de cache L2 qui permettait un accès direct au processeur. Cela permettait aux fabricants tiers entreprenants de créer des mises à niveau PowerPC G3 pour cet emplacement.

Les Mac plus récents ont des vitesses de processeur si élevées qu'un PDS ne serait pas pratique et ont plutôt adopté PCIe et Thunderbolt (interface) . Mac Pro de 2009 à 2012. Les modèles plus récents ont des processeurs Intel Xeon directement connectés à la carte logique.
