Un aiguillage ( AE ), un aiguillage ou ( ensemble de ) points ( CE ) est une installation mécanique permettant aux trains de chemin de fer d'être guidés d'une voie à une autre, comme à une jonction ferroviaire ou là où une voie de garage ou une voie d'évitement se sépare.
Conception
Les différentes parties d'un aiguillage sont désignées par des noms différents selon les juridictions. Les principaux termes utilisés aux États-Unis et au Royaume-Uni sont présentés dans les schémas interactifs. Dans cet article, le terme américain est indiqué en premier, suivi du terme britannique, entre parenthèses.

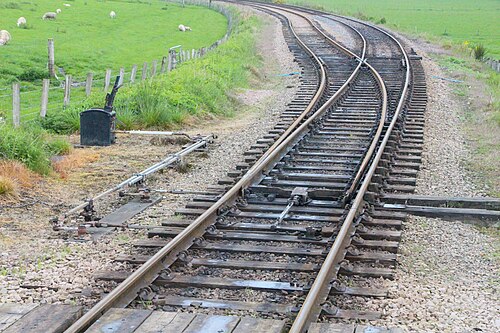

L'aiguillage le plus courant se compose de deux rails coniques reliés entre eux, appelés pointes ( ou lames d' aiguillage ), situés entre les rails extérieurs divergents (les rails de base ). Ces pointes peuvent être déplacées latéralement dans l'une des deux positions permettant de diriger un train venant des lames d'aiguillage vers la voie principale ou la voie de divergente. Un train se déplaçant de l'extrémité étroite vers les lames d'aiguillage (c'est-à-dire qu'il sera dirigé vers l'une des deux voies, selon la position des pointes) effectue une manœuvre de croisement d'aiguillage .
Pour de nombreux types d'aiguillages, un train venant de l'une ou l'autre des directions convergentes franchira l'aiguillage quelle que soit la position des aiguilles, car les roues du véhicule entraîneront le déplacement de ces dernières. Le passage d'un aiguillage dans ce sens est appelé mouvement de l'aiguille en aval , et les aiguillages qui permettent ce type de mouvement sans endommager le mécanisme sont appelés aiguillages à l'aval . non réarmables , soit réarmables , ce qui signifie qu'ils nécessitent soit une intervention sur place pour remettre l'aiguillage en marche après un mouvement de l'aiguille en aval, soit qu'ils peuvent continuer à fonctionner sans intervention humaine.

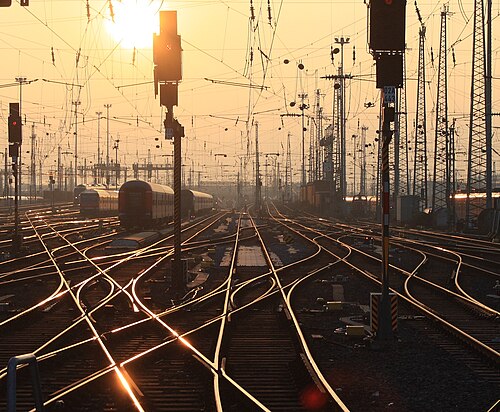

Un aiguillage comporte généralement une voie principale et une voie de déviation, appelées respectivement voie normale et voie de retournement. Le sens de l'installation est déterminé par le côté de départ de la voie de déviation. Sur un aiguillage à droite, la voie de déviation se situe à droite de la voie principale, en venant des lames d'aiguillage, tandis que sur un aiguillage à gauche, la voie de déviation part du côté opposé. Dans de nombreux cas, comme dans les gares de triage, on trouve plusieurs aiguillages sur un court tronçon de voie, parfois avec des aiguillages allant à la fois à droite et à gauche (bien qu'il soit préférable de les espacer autant que possible). Un aiguillage peut parfois simplement diviser une voie en deux ; dans d'autres cas, il sert de connexion entre deux ou plusieurs voies parallèles, permettant à un train de passer de l'une à l'autre. Souvent, lorsqu'un aiguillage permet de quitter une voie, un second permet au train d'y revenir plus loin. Cela permet à la voie de servir de voie d'évitement, permettant à un train de quitter la voie principale pour laisser passer la circulation (cette voie d'évitement peut être soit un court tronçon de voie dédié, soit formée d'une section d'une deuxième voie parallèle continue), et permet également aux trains venant de l'une ou l'autre direction de changer de voie ; autrement, la seule façon pour un train venant de la direction opposée d'utiliser un aiguillage serait de s'arrêter, de faire marche arrière à travers l'aiguillage sur l'autre voie, puis de continuer tout droit (ou de s'arrêter, si elle est utilisée comme voie d'évitement).
Une voie rectiligne n'est pas toujours présente ; par exemple, les deux voies peuvent être courbes, l'une à gauche et l'autre à droite (comme pour un aiguillage en Y ), ou bien les deux voies peuvent être courbes, avec des rayons différents , tout en restant dans la même direction. Les aiguillages absorbent une part relativement importante du budget d'entretien ferroviaire.
Histoire

Sur les premiers chemins de fer en bois, on utilisait de simples aiguillages à une seule lame pour déplacer les wagons entre les voies. Avec la généralisation des voies ferrées à rails en fer au XVIIIe siècle, des composants en fonte furent fabriqués pour construire des aiguillages avec contre-rails. John Curr décrivit le système qu'il avait mis au point, utilisant une simple lame en fer articulée sur un axe vertical conique venant s'appuyer contre le rail.
L'utilisation d'un rail à ressort, assurant une transition en douceur, a été brevetée par Charles Fox en 1838.
Avant la généralisation de l'électricité , les aiguillages des nœuds ferroviaires à fort trafic étaient actionnés depuis un poste de signalisation situé à proximité des voies, grâce à un système complexe de tringles et de leviers . Ces leviers servaient également à commander la signalisation ferroviaire et, par conséquent, à contrôler la circulation des trains sur les aiguillages. Par la suite, des systèmes mécaniques, appelés enclenchements, furent mis en place afin de garantir qu'un signal ne puisse être activé pour autoriser le passage d'un train sur un aiguillage que lorsque la manœuvre était sans danger. Les enclenchements purement mécaniques ont ensuite évolué vers des systèmes intégrés à commande électrique. Sur certaines lignes secondaires à faible trafic, dans les gares de triage autonomes ou sur les chemins de fer touristiques , on peut encore trouver des aiguillages équipés de l'ancien type d'enclenchement.
Opération

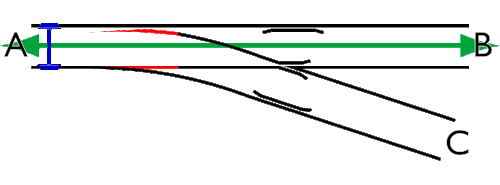

Les roues d' un wagon se positionnent normalement au-dessus du centre des rails grâce à la forme conique de leurs bandes de roulement et aux boudins situés sur leurs bords intérieurs. Lorsqu'elles atteignent l'aiguillage, les roues sont guidées selon la voie en face de celui-ci. Sur l'illustration, si l'aiguillage de gauche est connecté, la roue gauche suivra le rail correspondant et le train bifurquera à droite. Si l'aiguillage de droite est connecté, la roue droite suivra le rail correspondant et le train continuera sur la voie principale. Un seul des aiguillages peut être connecté à la voie opposée à la fois ; les deux aiguillages sont verrouillés mécaniquement pour garantir que ce soit toujours le cas.
Un mécanisme permet de déplacer les aiguillages d'une position à l'autre (changement des lames ou des pointes). Historiquement, cette opération nécessitait l'actionnement d'un levier par un opérateur, et certains aiguillages fonctionnent encore de cette manière. Cependant, la plupart sont désormais actionnés par un actionneur télécommandé appelé machine d'aiguillage , qui peut contenir un moteur électrique ou un actionneur pneumatique ou hydraulique . Ce système permet à la fois la commande et la surveillance à distance, et l'utilisation d'aiguillages plus robustes et plus rigides, trop difficiles à manipuler manuellement.
Lors d'un passage en marche arrière (lorsque les aiguillages sont actionnés dans le sens inverse de leur amorce), les boudins des roues ramènent les aiguilles dans la bonne position. On parle alors de passage en marche arrière . Certains aiguillages sont conçus pour être manœuvrés sans dommage. C'est le cas, par exemple, des aiguillages variables, des aiguillages à ressort et des aiguillages lestés.
Si les aiguilles sont fixées rigidement au mécanisme de commande de l'aiguillage, les tringleries de ce mécanisme peuvent se tordre, nécessitant une réparation avant que l'aiguillage ne soit de nouveau utilisable. C'est pourquoi les aiguillages sont généralement positionnés correctement avant d'effectuer un mouvement de point mort.
Fonctionnement à grande vitesse
En général, les aiguillages sont conçus pour être franchis en toute sécurité à faible vitesse. Cependant, il est possible de modifier les aiguillages les plus simples pour permettre le passage des trains à grande vitesse. Les systèmes d'aiguillages plus complexes, tels que les aiguillages doubles, sont réservés à une circulation à faible vitesse. Sur les lignes à grande vitesse européennes, il n'est pas rare de trouver des aiguillages où une vitesse de mph) ou plus est autorisée sur la voie de déviation. Des aiguillages ont été franchis à une vitesse de mph) (en ligne droite) lors du record du monde de vitesse en France en avril 2007.
L' Administration fédérale des chemins de fer des États-Unis a publié les limites de vitesse pour les aiguillages à grande vitesse, avec l'aiguillage 26.5 dont la limite de vitesse est de km/h) et l'aiguillage km/h) .
Fonctionnement en conditions froides

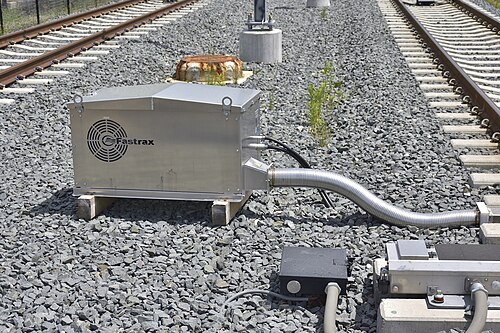

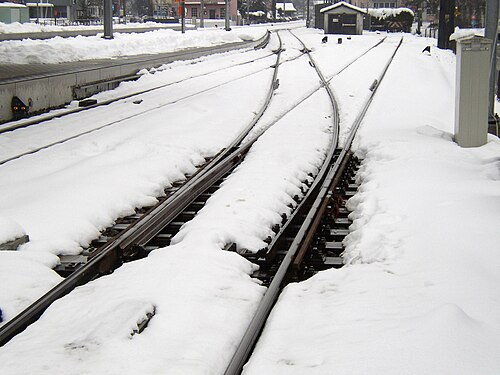

Par temps froid, la neige et le verglas peuvent empêcher le bon fonctionnement des aiguillages, perturbant ainsi la circulation des rails . Le chauffage seul ne suffit pas toujours à assurer le bon fonctionnement des aiguillages en cas de neige. La neige mouillée, particulièrement collante et sujette au givrage, peut survenir à des températures légèrement inférieures à zéro, entraînant l'accumulation de blocs de glace sur les trains. Lors du passage des trains sur certains aiguillages, les chocs et vibrations, éventuellement combinés à un léger échauffement dû au freinage ou au microclimat urbain, peuvent provoquer le détachement de ces blocs de glace et le blocage des aiguillages. Les systèmes de chauffage nécessitent du temps pour faire fondre la glace ; par conséquent, en cas de forte fréquence de passage, le temps de fonte de la glace avant l'arrivée du train suivant peut être insuffisant, entraînant des perturbations du trafic. Parmi les solutions possibles figurent l'installation de systèmes de chauffage plus puissants, la réduction de la fréquence des trains ou l'application de produits antigivrage tels que l'éthylène glycol sur les trains.
Classification

La divergence et la longueur d'un aiguillage sont déterminées par l'angle du cœur (le point d'intersection des deux rails, voir ci-dessous) et par l'angle ou la courbure des lames. La longueur et l'emplacement des autres composants sont calculés à partir de ces données à l'aide de formules et de normes établies. Cette divergence est mesurée en unités de longueur pour une unité de séparation.
En Amérique du Nord, on parle généralement du « numéro » de l'aiguillage. Par exemple, sur un aiguillage « numéro 12 », les rails sont espacés d'une unité à une distance de douze unités du centre du cœur d'aiguillage.
Au Royaume-Uni, les aiguillages et croisements utilisant des rails à fourche sont désignés par une combinaison de lettre et de chiffre. La lettre indique la longueur (et donc le rayon) des lames d'aiguillage, et le chiffre indique l'angle du croisement (ou cœur d'aiguillage). Ainsi, un aiguillage A7 est très court et se rencontre généralement uniquement dans des espaces restreints comme les chantiers navals, tandis qu'un aiguillage E12 est un aiguillage à grande vitesse sur une ligne principale.
Sur le London, Midland and Scottish Railway , les courbures des aiguillages étaient spécifiées de A (la plus prononcée) à F (la moins prononcée), avec les rayons correspondants suivants :
- B – croisement simple avec un angle de croisement de 1/8
- C – – ciseaux ou croisement simple avec un angle de croisement de 1/10
- D – – aiguillage à double voie avec un angle de croisement de 1/12
Sécurité
Les aiguillages sont indispensables au fonctionnement d'un chemin de fer, mais ils présentent un certain nombre de risques :
- Inverser les aiguillages sous un train en mouvement provoque presque toujours son déraillement.
- Les aiguillages peuvent se déplacer sous l'effet des forces extrêmes exercées par le passage d'un train. Dans un cas particulièrement remarquable et extrême, la position d'un aiguillage a été modifiée de force lorsqu'une roue à double bloc, désintégrée, s'est coincée dans l'aiguillage. Cet incident a provoqué l'une des pires catastrophes ferroviaires au monde : la catastrophe d'Eschede .
- Un train peut se trouver si près du cœur d'un aiguillage qu'un train passant entre en collision avec son côté (on dit alors que le premier train a bloqué l'aiguillage ).
- L'entretien nécessaire de ce dispositif mécanique complexe risque d'être négligé.
- Toute manipulation d'un aiguillage à commande manuelle ou toute erreur de fonctionnement d'un système d'enclenchement peut entraîner la présence de deux trains sur la même voie, ce qui peut potentiellement provoquer une collision.
Accidents
Des accidents liés aux aiguillages et causés par un ou plusieurs de ces risques se sont produits, notamment :
- La catastrophe ferroviaire de Buttevant en 1980 à Buttevant , dans le comté de Cork, en Irlande, lorsque l' express Dublin – Cork a déraillé à grande vitesse après avoir été par inadvertance dévié sur une voie d'évitement via des aiguillages actionnés au sol , a entraîné 18 décès.
- Des accidents sont causés par des saboteurs qui ouvrent les aiguillages devant les trains , comme lors des déraillements non mortels survenus près de Newport News le 12 août 1992 et à Stewiacke le 12 avril 2001. Pour éviter de tels incidents, la plupart des aiguillages inutilisés sont verrouillés.
- La catastrophe ferroviaire d'Eschede en 1998, en Allemagne, fut l'un des accidents de train à grande vitesse les plus meurtriers au monde, faisant 101 victimes. Elle se produisit lorsqu'une jante d'un train ICE éclata à 200
- L' accident ferroviaire de Potters Bar, survenu en mai 2002 à Potters Bar , dans le Hertfordshire (Royaume-Uni), s'est produit lorsqu'un aiguillage a brusquement changé de position au passage d'une voiture, un incident appelé « déraillement de l'aiguillage » . Les roues avant d'une voiture ont continué leur course sur la voie principale, comme prévu, tandis que les roues arrière ont dévié sur la voie de déviation. La voiture s'est alors détachée du train et a traversé le quai en sens inverse . Le mouvement de l'aiguillage s'est produit sous la dernière voiture, permettant ainsi aux voitures précédentes de rester sur la voie. Un mauvais entretien des aiguillages a été identifié comme la principale cause de l'accident.
- Le rapport intérimaire sur le déraillement de Grayrigg du 23 février 2007 a mis en cause un aiguillage mal entretenu.
- Le 31 juillet 1991, plusieurs wagons ont déraillé, tuant sept passagers, en raison d'une goupille de verrouillage manquante sur le mécanisme d'aiguillage.
- Vingt-sept ans plus tard, le 4 août 2018, le Silver Star est entré en collision avec un train de marchandises stationné sur une voie d'évitement à cause d'un aiguillage mal aligné, tuant deux membres d'équipage.
- Le déraillement de Livraga en Italie en 2020 (2 morts) a été causé par un défaut de fabrication dans l'actionneur d'aiguillage, ce qui a entraîné un comportement inversé (c'est-à-dire dévié alors qu'il était commandé d'aller tout droit), et par l'incapacité à détecter le défaut après l'installation sur la ligne.
Composants
Aiguillages (pointes ou lames d'aiguillage)

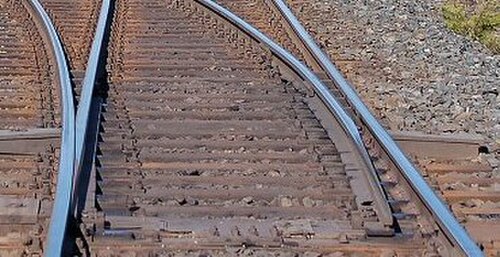

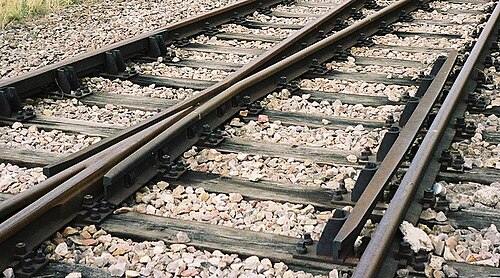

Les aiguillages ( ou lames d' aiguillage ) sont les rails mobiles qui guident les roues vers la voie principale ou la voie de déviation. Ils sont coniques, sauf pour les aiguillages courts que l'on trouve parfois sur les voies de garage industrielles, qui ont des extrémités carrées.
Au Royaume-Uni et dans la plupart des pays du Commonwealth, le terme « pointes » désigne couramment l'ensemble du mécanisme. Dans le langage technique, il ne désigne que les rails mobiles, et l'ensemble du mécanisme est appelé « aiguillage » ou « points et croisements » . En Amérique du Nord, les termes « aiguillage » et « interrupteur » sont utilisés indifféremment.
Dans certains cas, les lames de l'interrupteur peuvent subir un traitement thermique afin d'améliorer leur durée de vie. Il existe différents types de traitements thermiques, tels que la trempe des bords ou la trempe complète.
La section transversale des lames influe également sur leurs performances. Les nouvelles lames tangentielles sont plus performantes que les anciennes.
Traversée (grenouille)

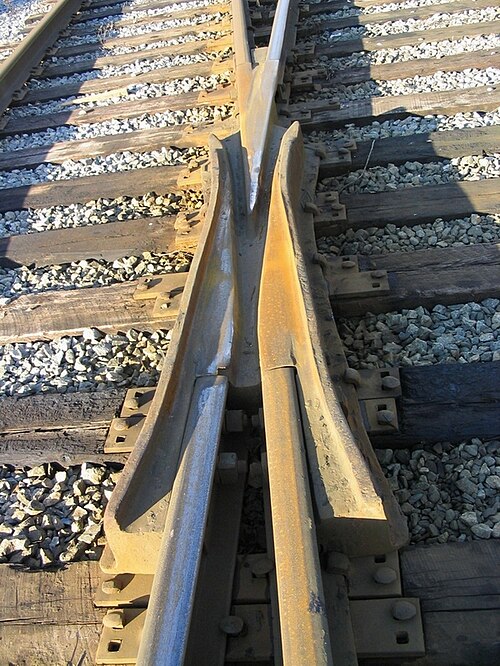

Le cœur d' aiguillage permet le passage des roues dans les deux sens. Il peut être constitué de plusieurs morceaux de rail coupés et cintrés de manière appropriée ou d'une seule pièce moulée en acier au manganèse. Sur les lignes à fort trafic, la pièce moulée peut subir un traitement de durcissement par choc explosif afin d'accroître sa durée de vie.
garde-corps (rail de contrôle)

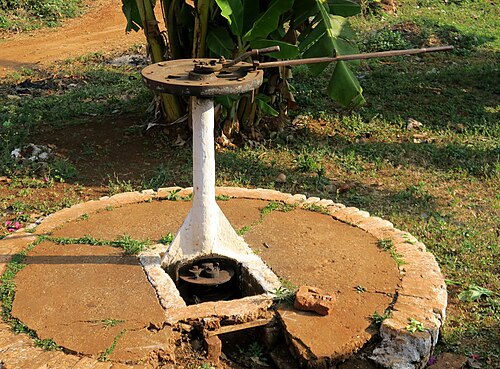

Un levier d'aiguillage ( ou commande au sol ) est un levier et sa tringlerie permettant d'aligner manuellement les pointes d'un aiguillage. Le levier et ses accessoires sont généralement fixés à deux traverses qui prolongent l'aiguillage au niveau des pointes. Ils sont souvent utilisés à la place d'un moteur d'aiguillage sur les aiguillages moins fréquentés. Dans certains cas, le levier peut être situé à une certaine distance des pointes, intégré à un bâti de levier ou à un bâti au sol. Afin d'empêcher toute manipulation des aiguillages, ces derniers sont verrouillés lorsqu'ils ne sont pas utilisés.
Verrouillage du point de vue

Un dispositif de verrouillage d'aiguillage ( DLA ), ou dispositif de verrouillage d'aiguillage , est un système qui, comme son nom l'indique, bloque un ensemble d'aiguillages en position et vérifie mécaniquement leur bon positionnement. Le terme « verrouillage d'aiguillage » fait référence au fait qu'il empêche tout mouvement des aiguillages lors des manœuvres en face, où un train pourrait potentiellement écarter les aiguillages (se retrouver sur les deux voies) si les aiguillages venaient à se déplacer sous le train. Lors des manœuvres en queue de peloton, les roues d'un train repoussent les aiguillages en position correcte s'ils tentent de bouger, bien que cela puisse causer des dommages importants. Cette manœuvre est appelée « passage en force ».
Au Royaume-Uni, les FPL étaient courants dès le début, en raison de lois adoptées qui imposaient la mise en place de FPL pour tous les itinéraires empruntés par les trains de voyageurs – il était, et est toujours, illégal pour un train de voyageurs d’effectuer un mouvement de face sur des aiguillages sans que ceux-ci soient verrouillés, soit par un verrou d’aiguillage, soit temporairement bloqués dans une position ou une autre.
Articulations

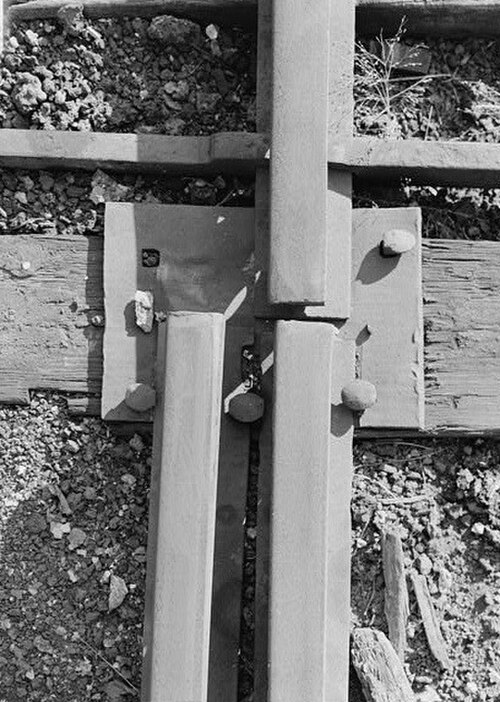

Des articulations sont utilisées à la jonction entre les aiguilles mobiles et les rails fixes de l'aiguillage. Elles permettent aux aiguilles de pivoter facilement entre leurs positions. À l'origine, les lames mobiles de l'aiguillage étaient reliées aux rails fixes par des articulations libres, mais la flexibilité relative de l'acier permet de supprimer ce jeu en amincissant une courte section de la face inférieure du rail.
Interrupteurs droits et courbes
À l'origine, les aiguillages étaient construits avec des lames droites, dont l'extrémité pointue formait un angle aigu. Ces aiguillages provoquaient un à-coup lors du passage du train dans le sens de l'aiguillage. Il était possible de fabriquer des lames d'aiguillage à pointe incurvée, tangente au rail de base, ce qui atténuait l'à-coup. Cependant, l'inconvénient résidait dans la finesse du métal à cet endroit, le rendant nécessairement fragile. Une solution à ces exigences contradictoires fut trouvée dans les années 1920 sur le réseau de la Reichsbahn allemande. La première étape consista à utiliser des profils de rails différents pour les rails de base et les aiguillages : ces derniers étaient environ 25 hauts et plus épais au centre.
Types
Outre les interrupteurs standard à droite et à gauche, les interrupteurs se présentent généralement sous diverses configurations.
Glisser
Double slip

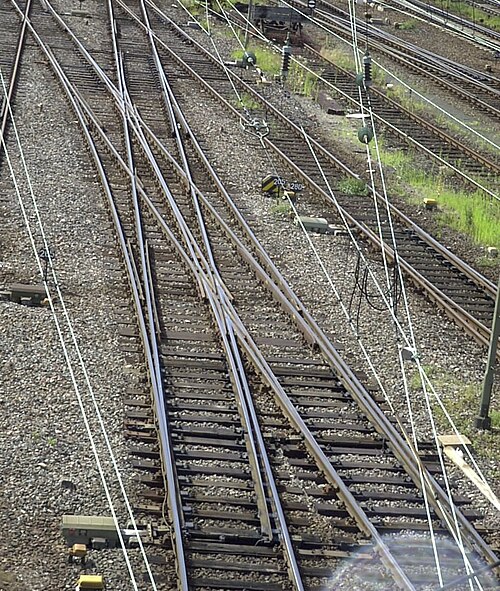

Un aiguillage double (ou double glissement ) est un croisement diagonal à angle étroit entre deux voies, combiné à quatre paires d'aiguilles permettant aux véhicules de passer d'une voie droite à l'autre, ou de traverser directement. Un train approchant de l'aiguillage peut emprunter l'une ou l'autre des deux voies situées de l'autre côté. Pour atteindre la troisième sortie possible, le train doit changer de voie sur le double glissement, puis faire marche arrière.
Ce dispositif permet de créer quatre itinéraires, mais comme un seul itinéraire peut être emprunté à la fois, les quatre lames à chaque extrémité du croisement sont souvent reliées pour se déplacer simultanément. Ainsi, le croisement peut être actionné par seulement deux leviers ou moteurs d'aiguillage. On obtient alors la même fonctionnalité que deux aiguillages placés bout à bout. Ces aiguillages compacts (bien que complexes) se trouvent généralement uniquement dans des endroits où l'espace est limité, comme les voies d'accès aux gares où quelques voies principales convergent pour desservir les nombreuses voies de quai.
En anglais nord-américain, ce dispositif peut également être appelé « double switch » , ou plus familièrement « puzzle switch » . La compagnie ferroviaire Great Western Railway au Royaume-Uni utilisait le terme « double compound points » , et l'aiguillage est également connu sous le nom de « double compound » dans l'État de Victoria (Australie) . En italien, le terme pour un double switch est », qui signifie « aiguillage anglais ». De même, on l'appelle en néerlandais et, plus rarement, (« Anglais », littéralement « Anglais ») en allemand.
Glissière simple
Un aiguillage simple fonctionne selon le même principe qu'un aiguillage double, mais n'offre qu'une seule possibilité de manœuvre. Les trains arrivant sur l'une des deux voies de croisement peuvent soit continuer leur route, soit changer de voie. En revanche, les trains venant de l'autre voie peuvent uniquement continuer leur route et ne peuvent pas changer de voie. Ce dispositif est généralement utilisé pour permettre l'accès aux voies de garage et améliorer la sécurité en évitant que les aiguillages ne soient orientés dans le sens de circulation habituel. Pour atteindre les voies de garage depuis le sens de circulation habituel, les trains doivent continuer leur route, puis faire demi-tour en suivant la courbe (généralement sur l'autre voie d'une double voie), avant de pouvoir franchir l'aiguillage et s'engager sur la voie de garage.
Glissière extérieure

Un aiguillage extérieur est similaire aux aiguillages simples ou doubles décrits précédemment, à la différence que ses lames sont situées à l'extérieur du losange et non à l'intérieur. L'avantage par rapport à un aiguillage intérieur est que les trains peuvent franchir les voies d'évitement à des vitesses plus élevées. En revanche, il est plus long et nécessite plus d'espace.
Un aiguillage extérieur peut être si long que ses voies ne se chevauchent pas du tout, comme dans l'exemple illustré. Dans ce cas, un aiguillage extérieur simple équivaut à deux aiguillages classiques et un croisement classique. Les aiguillages extérieurs doubles ne sont utilisés que dans de rares cas particuliers.
Crossover

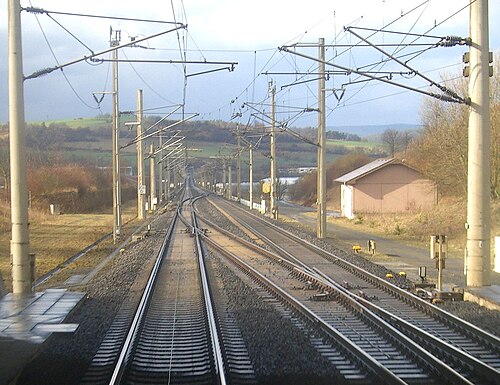

Un aiguillage est un dispositif composé de deux aiguillages reliant deux voies ferrées parallèles , permettant à un train circulant sur une voie de passer sur l'autre. À l'instar des aiguillages eux-mêmes, les aiguillages peuvent être dits en regard ou en aval .

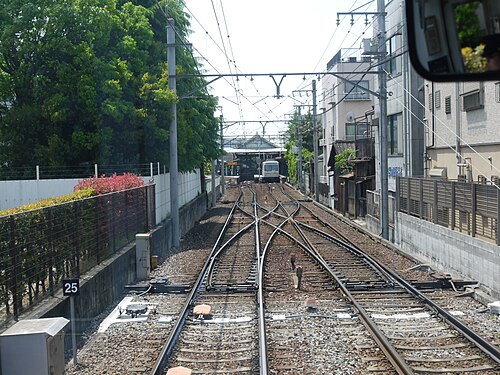

Lorsque deux aiguillages sont présents dans des directions opposées, l'un après l'autre, la configuration à quatre aiguillages est appelée aiguillage universel . Si les aiguillages se chevauchent pour former une croix au centre, on parle d' aiguillage double , d' aiguillage en ciseaux ou simplement d'aiguillage en ciseaux ; du fait de la présence d'un croisement en losange au centre, il est parfois également appelé aiguillage en losange . Ce type d'aiguillage permet un réseau très compact, mais nécessite davantage d'entretien et est plus coûteux à produire.
Dans une configuration où chaque voie est normalement empruntée par des trains circulant dans un seul sens, un aiguillage peut servir soit à dévier les trains circulant sur la voie opposée en raison d'un obstacle, soit à inverser leur sens de circulation. Un aiguillage peut également relier deux voies de même sens, par exemple une voie omnibus et une voie express, et permettre aux trains de passer de l'une à l'autre.
Sur un réseau dense, l'utilisation fréquente des aiguillages (ou des croisements en général) réduit le débit, car leur utilisation bloque plusieurs voies. C'est pourquoi, sur certains réseaux de transport en commun rapides à haute capacité , les croisements entre les voies omnibus et express ne sont pas utilisés aux heures de pointe , et les horaires de service sont planifiés en fonction de l'utilisation des jonctions généralement rapides situées à chaque extrémité de la ligne omnibus-express.
Bout


Un aiguillage à tronçon court est dépourvu des pointes effilées (lames d'aiguillage) d'un aiguillage classique. En effet, les extrémités des rails mobiles et des rails des voies de départ sont coupées à angle droit. Le mécanisme de l'aiguillage aligne les rails mobiles avec les rails de l'une des voies de départ. Aux États-Unis, au XIXe siècle, l'aiguillage à tronçon court était généralement utilisé avec un aiguillage à harpe .
Les rails menant à un aiguillage secondaire ne sont pas fixés aux traverses sur plusieurs mètres, et l'alignement des rails à travers cet espace n'est pas garanti. Les aiguillages secondaires nécessitent également une certaine flexibilité des rails (donc des rails plus légers) ou un joint supplémentaire au niveau de leur articulation. Par conséquent, ces aiguillages ne peuvent être franchis à grande vitesse ou par un trafic important et ne conviennent donc pas aux lignes principales. Un autre inconvénient est qu'un aiguillage secondaire approchant de la voie de bifurcation non reliée par les aiguilles entraînerait un déraillement. Enfin, par temps très chaud, la dilatation de l'acier des rails peut provoquer le collage des rails mobiles aux rails principaux, rendant les manœuvres impossibles jusqu'à ce que les rails aient refroidi et se soient contractés.
L'un des avantages des aiguillages à course courte est leur meilleure performance sur la neige. Le mouvement latéral des aiguilles repousse la neige sur les côtés, contrairement aux aiguillages plus modernes qui la tassent entre les aiguilles et le rail.
Les aiguillages en impasse étaient plus courants aux débuts du chemin de fer et de ses prédécesseurs, les tramways. Aujourd'hui, en raison de leurs inconvénients, ils ne sont utilisés que sur les lignes à voie étroite et les embranchements.
Trois voies

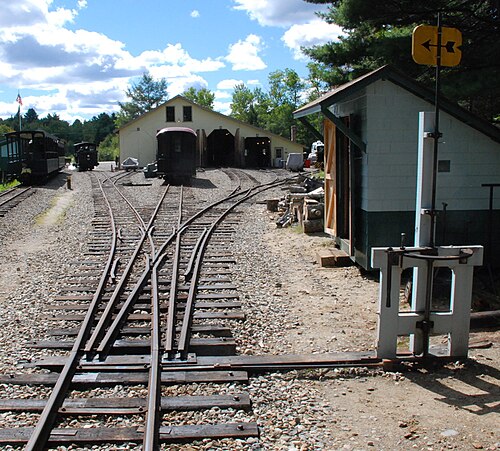

Un aiguillage à trois voies permet de diviser une voie ferrée en trois chemins divergents au lieu des deux habituels. Il existe deux types d'aiguillages à trois voies. Dans un aiguillage à trois voies symétrique , les branches gauche et droite divergent au même endroit. Dans un aiguillage à trois voies asymétrique , les branches divergent de manière décalée grâce à deux aiguillages entrelacés . Les deux types d'aiguillages à trois voies nécessitent trois cœurs d'aiguillage.
La complexité des aiguillages symétriques entraîne généralement des limitations de vitesse ; c’est pourquoi les aiguillages à trois voies sont le plus souvent utilisés dans les gares ou les dépôts où l’espace est restreint et où les vitesses réduites sont la norme. Les aiguillages symétriques étaient fréquemment utilisés sur les chemins de fer à voie étroite suisses. Les aiguillages à trois voies asymétriques sont plus courants, car ils ne présentent pas de limitations de vitesse, contrairement aux aiguillages standard. Cependant, en raison de leurs coûts de maintenance plus élevés, dus à des pièces spécifiques et à une usure asymétrique, les deux types d’aiguillages à trois voies sont remplacés par deux aiguillages standard chaque fois que cela est possible.
Dans les zones à très faible vitesse, comme les dépôts, et sur les chemins de fer qui devaient être construits à très bas coût, comme les chemins de fer forestiers, les aiguillages à trois voies étaient parfois construits comme des aiguillages en impasse.
Plaque

Un aiguillage à plaque intègre les pointes coniques d'un aiguillage classique dans une plaque autonome. Chaque lame est actionnée manuellement et séparément. Les aiguillages à plaque sont exclusivement réservés aux roues à double flasque, ces dernières se déplaçant sur leurs flasques à travers la plaque, guidées par les bords de celle-ci et la lame mobile.
Hors des rails
L'aiguillage hors-rail est un système permettant d'installer un aiguillage au-dessus d'une voie ferrée, sans avoir à la couper ni à la remplacer. Il est utile pour la création de voies de garage temporaires sur les chemins de fer agricoles et de voies d'évitement pour les engins de travaux ferroviaires sur les lignes principales. Des rampes spéciales soulèvent les roues de la voie principale, puis l'aiguillage hors-rail effectue la courbe nécessaire. Decauville possède un tel système. Il est similaire à un passage à niveau à pont-levis .
Tour de garde entrelacé
Un aiguillage entrelacé est un système permettant de diviser une voie en trois ou plusieurs directions divergentes. Il s'agit d'un agencement de deux aiguillages standards, généralement un à gauche et un à droite, disposés de manière entrelacée. Les pointes du second aiguillage sont positionnées entre les pointes et le cœur du premier. Comme pour les autres types d'aiguillages à trois voies, un cœur supplémentaire est nécessaire.
Wye

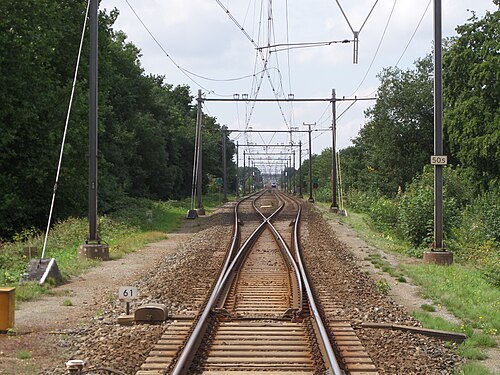

Un aiguillage en Y ( ou aiguillage en Y ) possède des extrémités qui divergent symétriquement et dans des directions opposées. Son nom provient de sa forme, similaire à celle de la lettre Y. Les aiguillages en Y sont généralement utilisés lorsque l'espace est limité. En Amérique du Nord, on les appelle également « aiguillages équilatéraux ». Les aiguillages classiques sont plus souvent associés aux voies principales, tandis que les aiguillages en Y sont généralement utilisés dans les gares de triage à basse vitesse.
L'un des avantages des aiguillages en Y est qu'ils permettent un angle de cœur plus important, à rayon de courbure égal, qu'un aiguillage classique. De ce fait, la limitation de vitesse est moins contraignante qu'avec la branche divergente d'un aiguillage classique, sans qu'il soit nécessaire d'utiliser des aiguillages plus coûteux à cœur mobile. C'est pourquoi on les emploie parfois sur une ligne principale lorsqu'elle se divise en deux branches d'importance égale, ou aux extrémités d'une section à voie unique au sein d'une ligne à double voie.
Fuir
Un dérailleur fonctionne en faisant dérailler tout véhicule qui passe dessus. Il existe différents types de dérailleurs, mais dans certains cas, il s'agit d'un simple aiguillage installé sur la voie. Cet aiguillage peut être actionné pour faire dérailler tout engin qui ne devrait pas y passer.
Double jauge

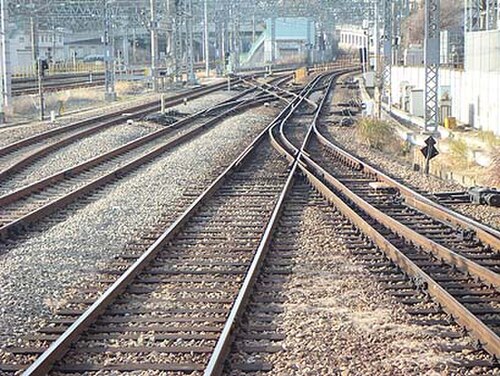

Les aiguillages à double écartement sont utilisés dans les systèmes à double écartement . Plusieurs scénarios sont possibles concernant les itinéraires des trains circulant sur chaque écartement : les deux écartements peuvent se séparer ou un écartement peut permettre à l’un de choisir entre deux voies divergentes, tandis que l’autre non. En raison de la longueur supplémentaire de voie, les aiguillages à double écartement comportent plus d’aiguilles et de cœurs que leurs homologues à écartement simple. Cela limite davantage les vitesses.
Une configuration apparentée est le « swish » ou changement de voie, où (généralement) le rail commun change de côté. Ces aiguillages ne comportent aucune pièce mobile ; les roues à voie étroite sont guidées par des contre-rails lors de leur passage d'un rail à l'autre. La voie à voie large ne rencontre qu'un seul rail et n'est donc pas affectée par le changement. Sur les plaques tournantes à double écartement, un dispositif similaire est utilisé pour déplacer la voie étroite d'un côté vers une position centrale.
Chemin de fer à crémaillère

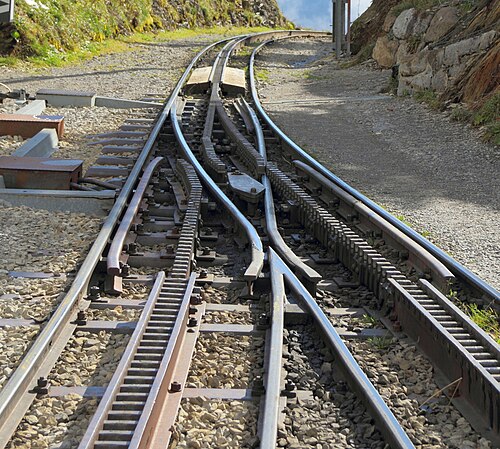

Les aiguillages à crémaillère sont aussi variés que les technologies ferroviaires elles-mêmes. Lorsque l'utilisation de la crémaillère est optionnelle, comme sur le Zentralbahn en Suisse ou le West Coast Wilderness Railway en Tasmanie , il est courant de ne placer les aiguillages que dans les zones relativement plates où la crémaillère n'est pas nécessaire. Sur les systèmes où seul le pignon est entraîné et où les roues conventionnelles servent de galets libres, comme sur le Dolderbahn à Zurich , le Štrbské Pleso en Slovaquie et le chemin de fer à crémaillère de Schynige Platte , la crémaillère doit être continue tout au long de l'aiguillage. L'aiguillage du Dolderbahn fonctionne en fléchissant les trois rails, une opération effectuée à chaque passage des deux trains. Le système à crémaillère du Štrbské Pleso et du Schynige Platte repose quant à lui sur un ensemble complexe d'aiguilles mobiles qui assemblent la crémaillère dans le sens traversé et dégagent simultanément les rails conventionnels dans le sens croisé. Dans certains systèmes à crémaillère, comme le système Morgan , où les locomotives ont toujours plusieurs pignons d'entraînement, il est possible de simplifier les aiguillages en interrompant le rail de la crémaillère, à condition que l'interruption soit plus courte que l'espacement entre les pignons d'entraînement des locomotives.
Table de transfert à deux voies

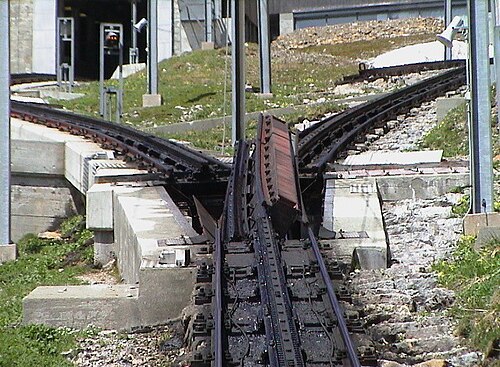

Contrairement aux rails ou aux barres de crémaillère Abt, la crémaillère Riggenbach est rigide. Le premier aiguillage Riggenbach à plusieurs pièces mobiles a été construit en 1875 pour la ligne Rorschach–Heiden à Wienacht-Tobel, en Suisse. Les premiers aiguillages de la ligne Vitznau–Rigi ont été installés en 1873. Il s'agissait de tables de croisement à deux voies , l'une à droite et l'autre à gauche. La table pouvait être déplacée pour créer une voie directe vers la boucle d'évitement, soit à gauche, soit à droite. Contrairement aux tables de croisement classiques, elles ne sont déplacées qu'à vide : les trains ne circulent que lorsque la table est bloquée dans l'une des deux positions finales. Les tables de croisement de la ligne Rigibahn ont été remplacées par des aiguillages entre 1959 et 1961, mais les lignes de Pilatus et de Mount Washington utilisent encore ce système, car l'installation d'aiguillages classiques est impossible.
Interrupteur rotatif

Des aiguillages rotatifs (en allemand : ) à deux voies différentes ont été introduits sur le chemin de fer du Pilatus dans les années 1960 pour remplacer les tables de transfert à deux voies. Le chemin de fer du Pilatus utilise un système de crémaillère Locher unique , avec des engrenages fonctionnant horizontalement. Cette configuration ne permet pas d’utiliser d’autres types d’aiguillages.
Un aiguillage rotatif pivote autour de son axe longitudinal pour établir la connexion à la voie choisie. Concrètement, il bascule (rotation de 180 degrés autour de son axe longitudinal) pour se connecter à la voie sélectionnée. Une fois l'aiguillage enclenché, le train peut circuler. L'alignement des pignons est maintenu dans les deux positions.
Diamant

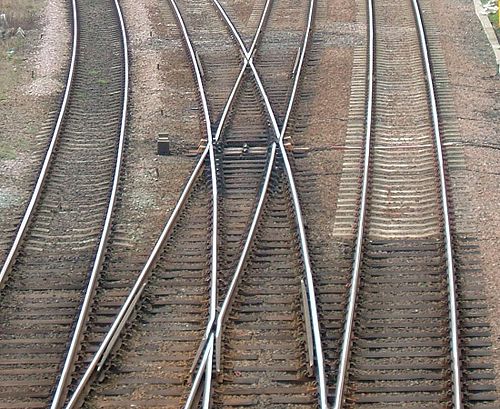

Bien qu'il ne s'agisse pas à proprement parler d'un aiguillage, un aiguillage en losange est un assemblage de voie actif utilisé lorsque l'angle de croisement entre deux voies est trop faible pour une voie entièrement passive : les sections non guidées de chaque rail se chevauchent. Ces aiguillages ressemblent vaguement à deux pointes standard assemblées très près l'une de l'autre. Ils utilisent souvent des croisements à nez pivotant aux extrémités pour assurer un support complet des roues, de la même manière que sur les aiguillages à faible angle. En Amérique du Nord, on les appelle aiguillages en losange à pointe mobile . Au Royaume-Uni, lorsque l'angle de divergence est inférieur à 1/8 (mesure sur l'axe de la voie), on trouve un aiguillage en losange à pointe mobile plutôt qu'un aiguillage passif ou fixe.
Ces aiguillages sont généralement installés dans le but d'augmenter la vitesse de franchissement en toute sécurité. Les aiguillages ouverts imposent une limitation de vitesse, car l'impact au passage à niveau peut provoquer la rupture du rail lorsque les deux roues de chaque essieu heurtent les saignées presque simultanément. Les aiguillages commutés, comme illustré sur la photographie, permettent une vitesse de franchissement beaucoup plus élevée en assurant une continuité du rail de part et d'autre du saignée.
L'extrémité du cœur d'aiguillage, malgré la présence d'un défaut sur un rail, présente moins de problèmes à cet égard. Le rail extérieur est continu, le contre-rail (la partie qui bifurque après le défaut du cœur) assure une transition progressive, et le contre-rail empêche tout risque de rupture des aiguillages. On le constate en observant que le contre-rail présente une section polie plus large, ce qui illustre la répartition de la charge des roues à travers le défaut.
Point unique

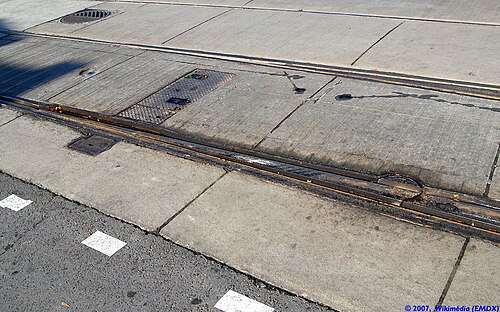

Les aiguillages à point unique, également appelés aiguillages à languette et à accouplement simple, sont parfois utilisés sur les lignes de fret à vitesse réduite sur les voies pavées, notamment dans les ports. Aux États-Unis, leur utilisation est réglementée par la disposition 213.135(i) des normes de sécurité des voies ferrées de la Federal Railroad Administration.
Sur les tramways à rails rainurés , si les roues de chaque côté de la rame sont reliées par un essieu rigide, un seul aiguillage suffit pour l'orienter sur une voie ou l'autre. Cet aiguillage se situe sur le rail intérieur de la courbe. Lorsqu'un tramway aborde la courbe, la roue intérieure (la roue droite dans un virage à droite) est entraînée dans le virage et, par l'intermédiaire de l'essieu, actionne la roue extérieure. Cette dernière est soutenue sur une courte distance par son boudin coulissant dans la rainure.
Certains tramways à plancher bas utilisent des essieux divisés (un demi-essieu distinct pour la roue de chaque côté du tramway). Ces tramways ne sont pas adaptés aux aiguillages à point unique, car aucun mécanisme ne permet de transférer la force des roues intérieures aux roues extérieures lors des changements de direction.
Un aiguillage à point unique est moins coûteux à construire, notamment pour les voies ferrées urbaines, car il n'est pas nécessaire de le relier à un deuxième point d'aiguillage.
Temporaire

Lorsqu'une voie de tramway est interrompue pour des travaux, des aiguillages temporaires peuvent être installés par-dessus la voie existante afin de permettre aux tramways de traverser sur la voie parallèle. Ces aiguillages sont appelés ou en allemand, en français et , ou en néerlandais. Ils peuvent être soudés et permettent aux tramways de circuler à allure de marche.
Vitesses sur les voies de garage
Les voies de circulation à vitesse plus élevée aux États-Unis comprennent :
- 26.5 : km/h)
- 32.7 : km/h)
Ces spécifications ne sont toutefois pas universelles : 1:16 est spécifié pour une voie ferrée à écartement standard de km/h) en Ouganda.
Les aiguillages sur les lignes ferroviaires à grande vitesse comportent des numéros de croisement beaucoup plus élevés que ceux mentionnés ci-dessus, associés à des nez pivotants.

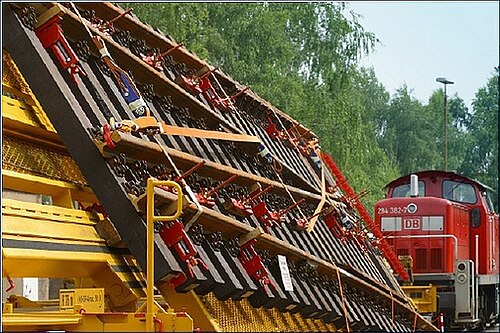

Assemblage et transport

Les aiguillages sont des éléments d'infrastructure ferroviaire de grande taille, parfois trop volumineux, trop larges ou trop lourds pour être transportés en une seule pièce. Des wagons spéciaux permettent de les transporter inclinés à environ 45° par rapport à la verticale, afin de respecter le gabarit de la voie . Une fois toutes les pièces reçues, l'aiguillage est assemblé traverse par traverse sur le site. Un montage à blanc peut être effectué au préalable hors site pour vérifier la compatibilité de l'ensemble.
