Graphique d'exécution

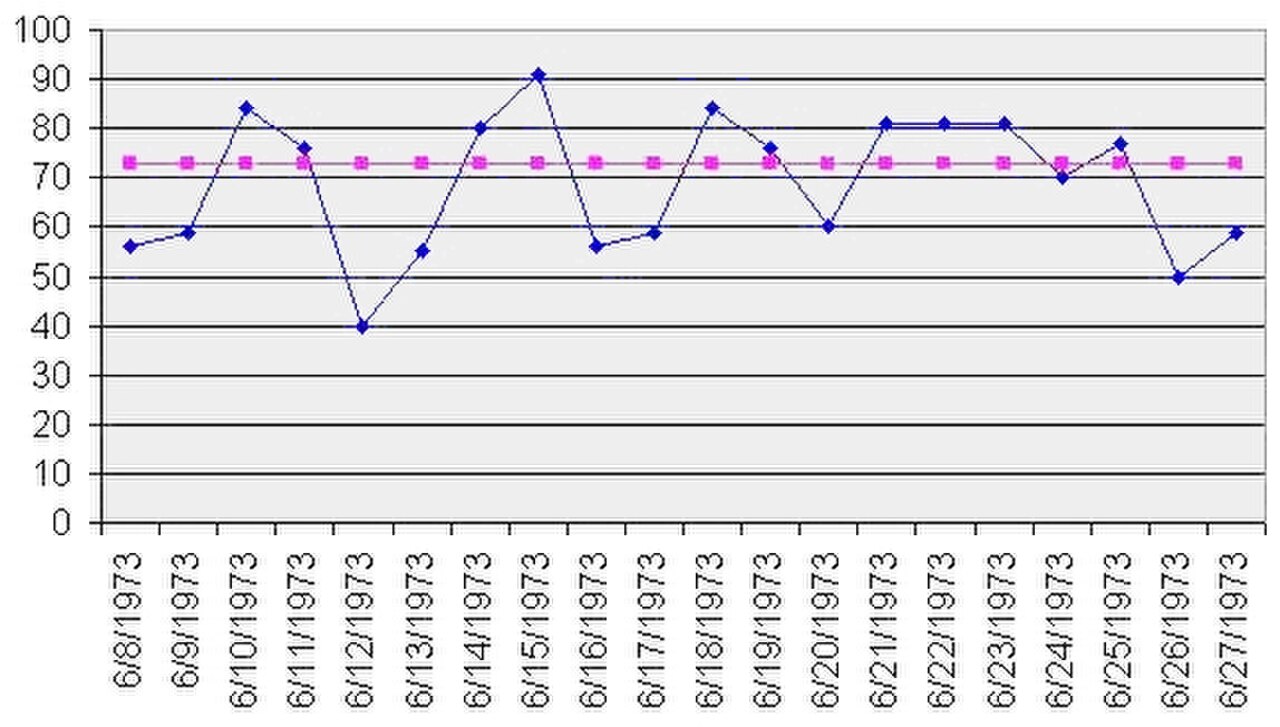

Un graphique d'exécution , également appelé graphique de séquence d'exécution , est un graphique qui affiche les données observées dans une séquence temporelle . Souvent, les données affichées représentent un aspect de la production ou de la performance d'un processus de fabrication ou d'un autre processus commercial. Il s'agit donc d'une forme de graphique linéaire .

Les tracés de séquences d'exécution sont un moyen simple de résumer graphiquement un ensemble de données univariées . Une hypothèse courante concernant les ensembles de données univariées est qu'ils se comportent comme suit :

• dessins aléatoires;
• à partir d’une distribution fixe ;
• avec un emplacement commun ; et
• avec une échelle commune.

Avec les tracés de séquences d'exécution, les changements d'emplacement et d'échelle sont généralement assez évidents. De plus, les valeurs aberrantes peuvent être facilement détectées.

Les exemples peuvent inclure des mesures du niveau de remplissage des bouteilles dans une usine d'embouteillage ou de la température de l'eau d'un lave-vaisselle à chaque fois qu'il est en marche. Le temps est généralement représenté sur l'axe horizontal (x) et la propriété observée sur l'axe vertical (y). Souvent, une mesure de la tendance centrale (moyenne ou médiane) des données est indiquée par une ligne de référence horizontale.

Les diagrammes d'exécution sont analysés pour trouver des anomalies dans les données qui suggèrent des changements dans un processus au fil du temps ou des facteurs spéciaux qui peuvent influencer la variabilité d'un processus. Les facteurs typiques pris en compte comprennent des « exécutions » inhabituellement longues de points de données au-dessus ou en dessous de la ligne moyenne, le nombre total de ces exécutions dans l'ensemble de données et des séries inhabituellement longues d'augmentations ou de diminutions consécutives.

Les diagrammes d'exécution sont similaires à certains égards aux diagrammes de contrôle utilisés dans le contrôle statistique des processus , mais ne montrent pas les limites de contrôle du processus. Ils sont donc plus simples à produire, mais ne permettent pas d'utiliser toute la gamme des techniques d'analyse prises en charge par les diagrammes de contrôle.

Cet article intègre du matériel du domaine public du National Institute of Standards and Technology
