Caméra de télévision en circuit fermé

Une caméra de télévision en circuit fermé est un type de caméra de surveillance qui transmet des signaux vidéo à un ensemble spécifique de moniteurs ou d'appareils d'enregistrement vidéo, plutôt que de diffuser la vidéo sur les ondes publiques. Le terme « télévision en circuit fermé » indique que le flux vidéo n'est accessible qu'à un nombre limité de personnes ou d'appareils disposant d'un accès autorisé. Les caméras peuvent être analogiques ou numériques. Walter Bruch est l'inventeur de la caméra de vidéosurveillance.

Les caméras vidéo sont soit analogiques, soit numériques, ce qui signifie qu'elles fonctionnent sur la base de l'envoi de signaux analogiques ou numériques à un périphérique de stockage tel qu'un magnétoscope, un ordinateur de bureau ou un ordinateur portable .

Ces caméras peuvent enregistrer directement sur un magnétoscope qui peut enregistrer des signaux analogiques sous forme d'images. Si les signaux analogiques sont enregistrés sur bande, la bande doit alors tourner à une vitesse très lente pour fonctionner en continu. En effet, pour permettre à une bande de trois heures de tourner pendant 24 heures, elle doit être réglée pour tourner au ralenti, généralement environ quatre images par seconde. En une seconde, la scène de la caméra peut changer radicalement. Une personne peut par exemple avoir parcouru une distance d'un mètre, et donc si la distance est divisée en quatre parties, c'est-à-dire quatre images ou « instantanés » dans le temps, chaque image ressemble invariablement à un flou, à moins que le sujet ne reste relativement immobile.

Les signaux analogiques peuvent également être convertis en signaux numériques pour permettre le stockage des enregistrements sur un PC sous forme d'enregistrements numériques . Dans ce cas, la caméra vidéo analogique doit être branchée directement sur une carte de capture vidéo de l'ordinateur, et la carte convertit ensuite le signal analogique en signal numérique. Ces cartes sont relativement bon marché, mais les signaux numériques résultants sont inévitablement compressés 5:1 (compression MPEG) pour que les enregistrements vidéo puissent être sauvegardés en continu.

Une autre façon de stocker des enregistrements sur un support non analogique consiste à utiliser un enregistreur vidéo numérique (DVR). Un tel appareil est similaire en termes de fonctionnalités à un PC avec une carte de capture et un logiciel d'enregistrement vidéo approprié . Contrairement aux PC, la plupart des DVR conçus pour la vidéosurveillance sont des appareils intégrés qui nécessitent moins de maintenance et une configuration plus simple qu'une solution basée sur PC, pour un nombre moyen à élevé de caméras analogiques.

Certains DVR permettent également la diffusion numérique du signal vidéo, agissant ainsi comme une caméra réseau. Si un appareil permet la diffusion de la vidéo, mais ne l'enregistre pas, il est alors appelé serveur vidéo . Ces appareils transforment efficacement n'importe quelle caméra analogique (ou n'importe quel signal vidéo analogique) en un téléviseur réseau.

Ces caméras ne nécessitent pas de carte de capture vidéo car elles fonctionnent à l'aide d'un signal numérique qui peut être enregistré directement sur un ordinateur. Le signal est compressé 5:1, mais la qualité DVD peut être obtenue avec une compression plus élevée (MPEG-2 est la norme pour les DVD vidéo et a un taux de compression plus élevé que 5:1, avec une qualité vidéo légèrement inférieure à 5:1 au mieux, et est réglable en fonction de la quantité d'espace à occuper par rapport à la qualité d'image nécessaire ou souhaitée). La qualité d'image la plus élevée d'un DVD est seulement légèrement inférieure à la qualité d'un DV à compression 5:1 de base.

La sauvegarde d'enregistrements numériques non compressés occupe une quantité énorme d'espace sur le disque dur, et quelques heures de vidéo non compressée peuvent rapidement remplir un disque dur. Les enregistrements non compressés peuvent sembler corrects, mais il est impossible d'exécuter des enregistrements de qualité non compressée de manière continue. La détection de mouvement est donc parfois utilisée comme solution de contournement pour enregistrer en qualité non compressée.

Cependant, dans toute situation où des caméras vidéo à définition standard sont utilisées, la qualité sera médiocre car la résolution maximale en pixels des puces d'image de la plupart de ces appareils est de 320 000 pixels (la qualité analogique est mesurée en lignes TV mais les résultats sont les mêmes) ; elles capturent généralement des champs horizontaux et verticaux de lignes et les mélangent pour créer une seule image ; la fréquence d'images maximale est normalement de 30 images par seconde.

Les caméras IP-CCTV multi-mégapixels peuvent capturer des images vidéo à des résolutions de plusieurs mégapixels. Contrairement aux caméras analogiques, les détails tels que les plaques d'immatriculation sont facilement lisibles. Avec 11 mégapixels, des images de qualité médico-légale sont réalisées où chaque main d'une personne peut être distinguée. En raison des résolutions beaucoup plus élevées disponibles avec ces types de caméras, elles peuvent être configurées pour couvrir une zone étendue où normalement plusieurs caméras analogiques auraient été nécessaires.

Les caméras IP ou caméras réseau sont des caméras vidéo numériques, plus un serveur vidéo intégré ayant une adresse IP , capable de diffuser la vidéo (et parfois, même l'audio).

Les caméras réseau étant des appareils intégrés, elles n'ont pas besoin de produire de signal analogique. Il est donc possible d'obtenir des résolutions supérieures à celles des caméras analogiques CCTV. Une caméra CCTV analogique classique possède une résolution PAL (768 x 576 pixels ) ou NTSC (720 x 480 pixels), tandis que les caméras réseau peuvent avoir des résolutions VGA (640 x 480 pixels), SVGA (800 x 600 pixels) ou quad-VGA (1280 x 960 pixels, également appelées « mégapixels »).

Une caméra analogique ou numérique connectée à un serveur vidéo fonctionne comme une caméra réseau, mais la taille de l'image est limitée à celle de la norme vidéo de la caméra. Cependant, ce sont les optiques (objectifs et capteurs d'image ), et non la résolution vidéo, qui déterminent la qualité de l'image.

Les caméras réseau peuvent être utilisées pour des solutions de surveillance très bon marché (nécessitant une caméra réseau, un câblage Ethernet et un PC), ou pour remplacer des installations de vidéosurveillance entières (les caméras deviennent des caméras réseau, les magnétophones deviennent des DVR et les moniteurs de vidéosurveillance deviennent des ordinateurs avec des écrans TFT et des logiciels spécialisés. Les fabricants de vidéo numérique affirment que transformer les installations de vidéosurveillance en installations de vidéo numérique est intrinsèquement meilleur).

•
  Caméra PTZ, Capitole des États-Unis, Washington, DC
•

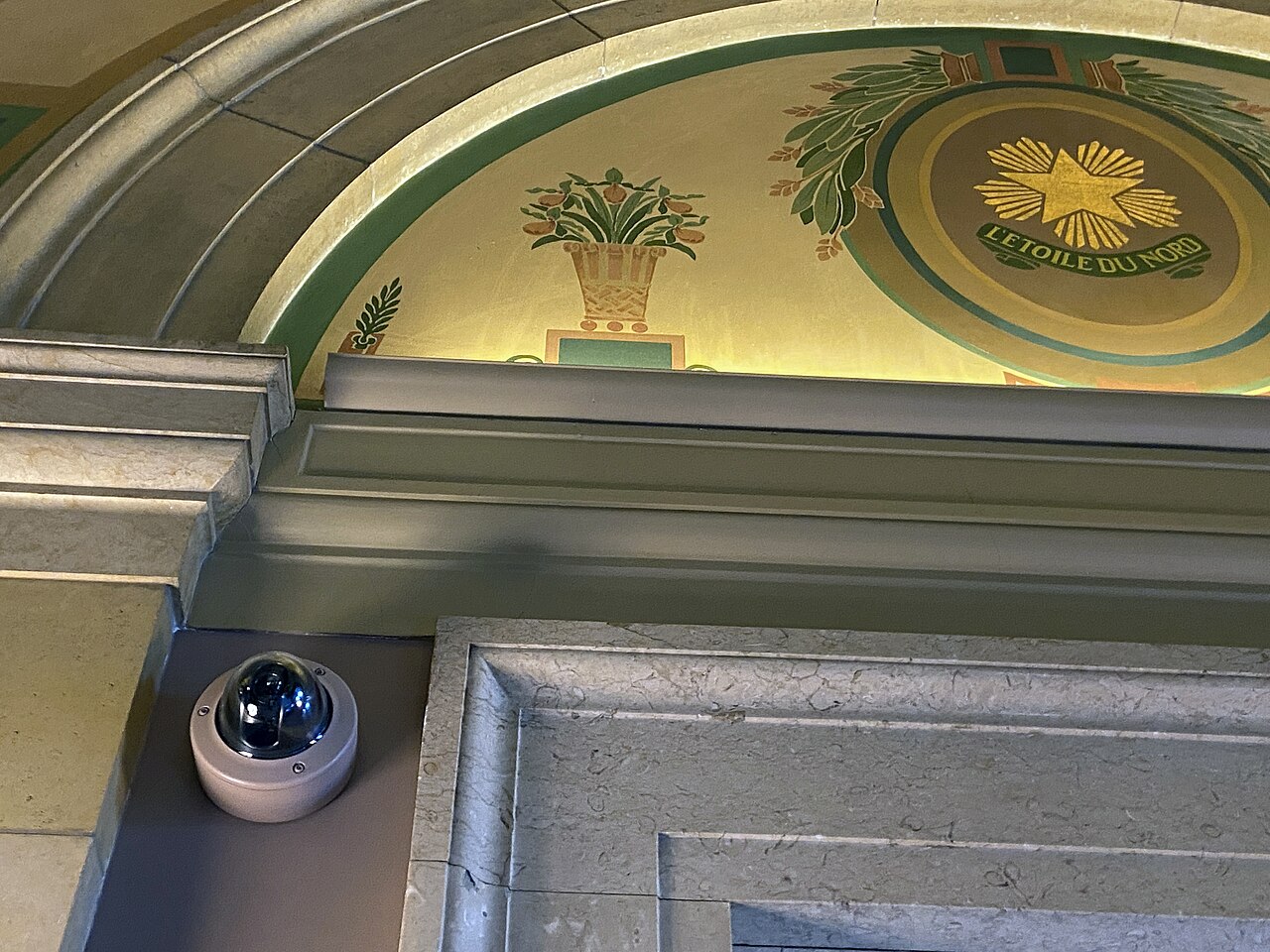

  Caméra dôme anti-vandale, Capitole de l'État du Minnesota, St. Paul, Minnesota
•

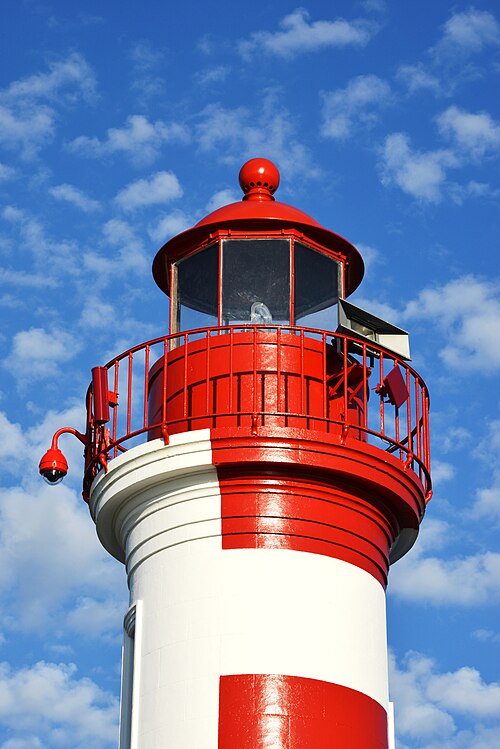

  Caméra PTZ, phare du Gabut, Charente Maritime, France
•
  Appareil photo style Bullet, la Sainte Trinité, France
•
  Caméra de type Bullet, Al-Khazneh, Petra, Jordanie
•
  Caméra de type Bullet, Banque d'Espagne, Madrid, Espagne
