Système modulaire standard

Le système modulaire standard ( SMS ) est un système de circuits imprimés transistorisés standard et de racks de montage développé par IBM à la fin des années 1950, à l'origine pour l' IBM 7030 Stretch . Ils ont été utilisés dans les ordinateurs de deuxième génération d'IBM, les périphériques, les séries 7000 , 1400 et 1620. Le SMS a été remplacé par la technologie Solid Logic (SLT) introduite avec System/360 en 1964, mais ils sont restés utilisés avec les systèmes existants jusqu'aux années 1970.

De nombreux périphériques IBM faisant partie du System/360, mais adaptés de modèles de deuxième génération, ont continué à utiliser des circuits SMS au lieu du nouveau SLT. Il s'agit notamment des lecteurs de bande et contrôleurs de la série 240x , du lecteur/perforateur de cartes 2540 et de l'imprimante 1403N1 , ainsi que de l' unité de contrôle intégrée 2821 pour les modèles 1403 et 2540. Quelques cartes SMS utilisées dans les périphériques du System/360 sont même équipées de circuits intégrés hybrides de type SLT (voir à droite) .

Les cartes SMS sont constituées de composants discrets individuels montés sur des circuits imprimés en papier époxy simple face . Les cartes simple largeur mesurent 2,5 pouces de large sur 4,5 pouces de haut sur 0,056 pouce d'épaisseur, avec un connecteur de bord plaqué or à 16 broches. Les cartes double largeur mesurent 5,375 pouces de large sur 4,5 pouces de haut, avec deux connecteurs de bord plaqués or à 16 broches. Les contacts sont étiquetés A–R (ignorant I et O ) sur le premier connecteur de bord, et S–Z, 1–8 sur le second.

Les cartes sont enfichées dans un panier à cartes et les contacts des connecteurs de bord sont connectés à des broches de câblage . Toutes les interconnexions sont réalisées avec des connexions à enroulement de fil, à l'exception des lignes de bus d'alimentation. Les connexions à enroulement de fil du fond de panier étaient principalement réalisées en usine avec un équipement automatisé, mais la technologie à enroulement de fil a facilité l'installation sur le terrain des modifications techniques par les ingénieurs des clients.

Certains types de cartes peuvent être personnalisés via un « capuchon de programmation » (une barre de jonction métallique à double rail avec 15 connexions) qui peut être coupé pour modifier la configuration du circuit. Les types de cartes avec un « capuchon de programmation » sont livrés avec celui-ci prédécoupé pour la configuration standard et si un ingénieur client avait besoin d'une configuration différente sur le terrain, il pouvait effectuer des coupes supplémentaires si nécessaire. Cette fonctionnalité était destinée à réduire le nombre de types de cartes différents qu'un ingénieur client devait transporter avec lui sur le site du client.

Le type de carte est un code de deux à quatre lettres gravé sur la carte (par exemple, MX, ALQ ). Si la carte a un « cap de programme », le code est divisé en un code de type de carte à deux lettres et un code de « connexion de cap » à deux lettres (par exemple, AK ZZ ).

Lors du développement initial de SMS, IBM avait prévu qu'un ensemble de quelques centaines de types de cartes standard suffirait, ce qui simplifierait la conception, la fabrication et l'entretien. Malheureusement, cette hypothèse s'est avérée bien trop optimiste, car le nombre de types de cartes SMS différents a rapidement dépassé les 2 500. Cette croissance s'explique en partie par la mise en œuvre de plusieurs familles de logique numérique (ECL, RTL, DTL, etc.) ainsi que de circuits analogiques , pour répondre aux exigences des nombreux systèmes différents dans lesquels les cartes étaient utilisées.

•

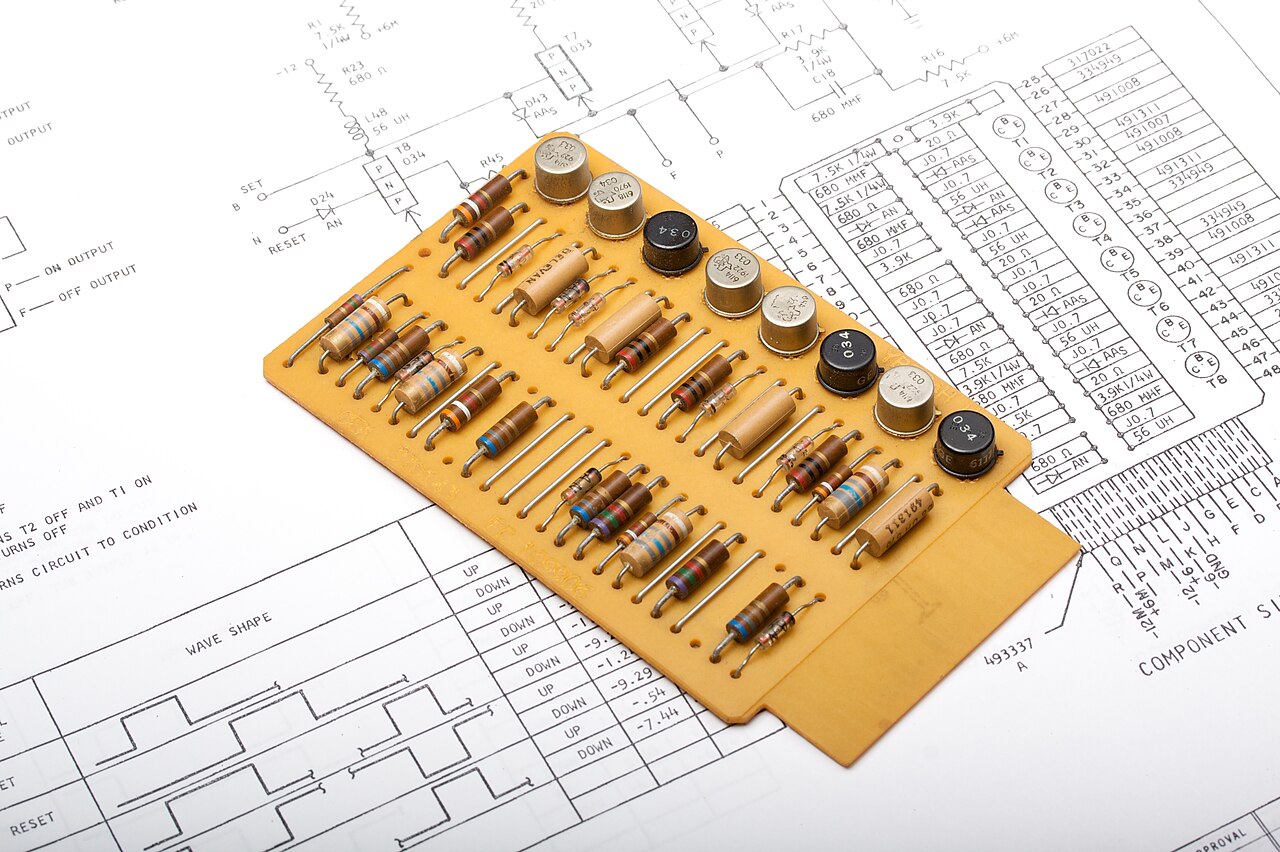

  Carte SMS d'un IBM 1401
•
  Côté circuit de la même carte SMS
•

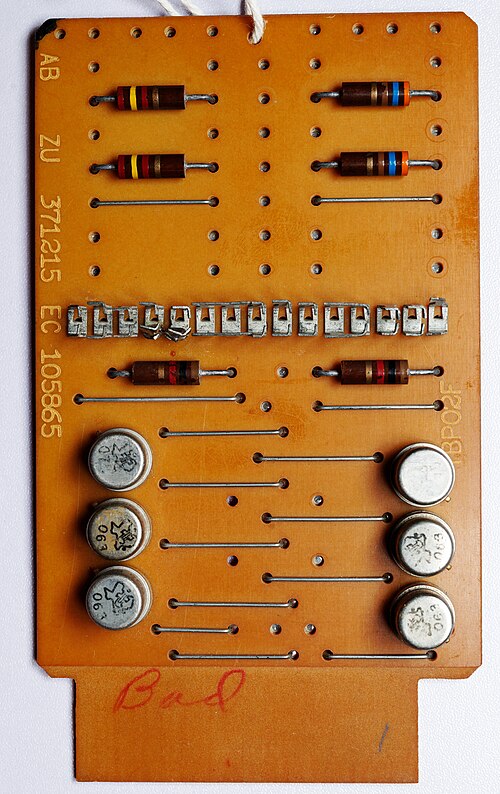

  Carte SMS, recto
•

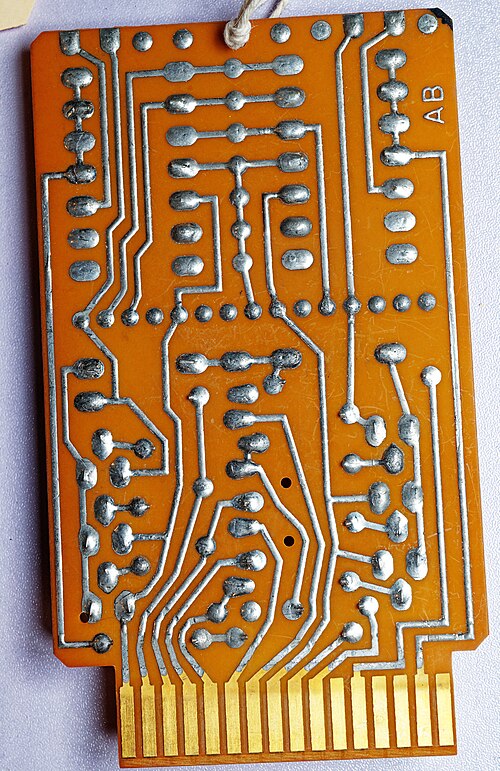

  Carte SMS, verso
•

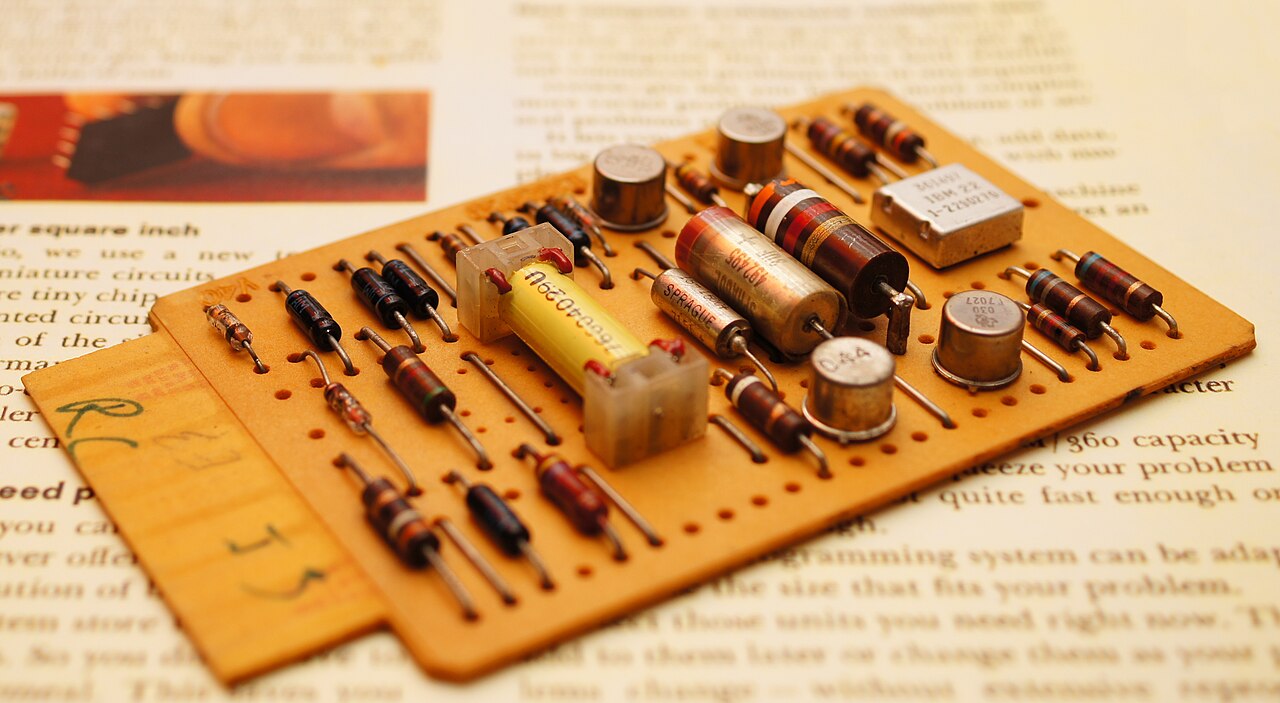

  Carte SMS d'un IBM 1401
•

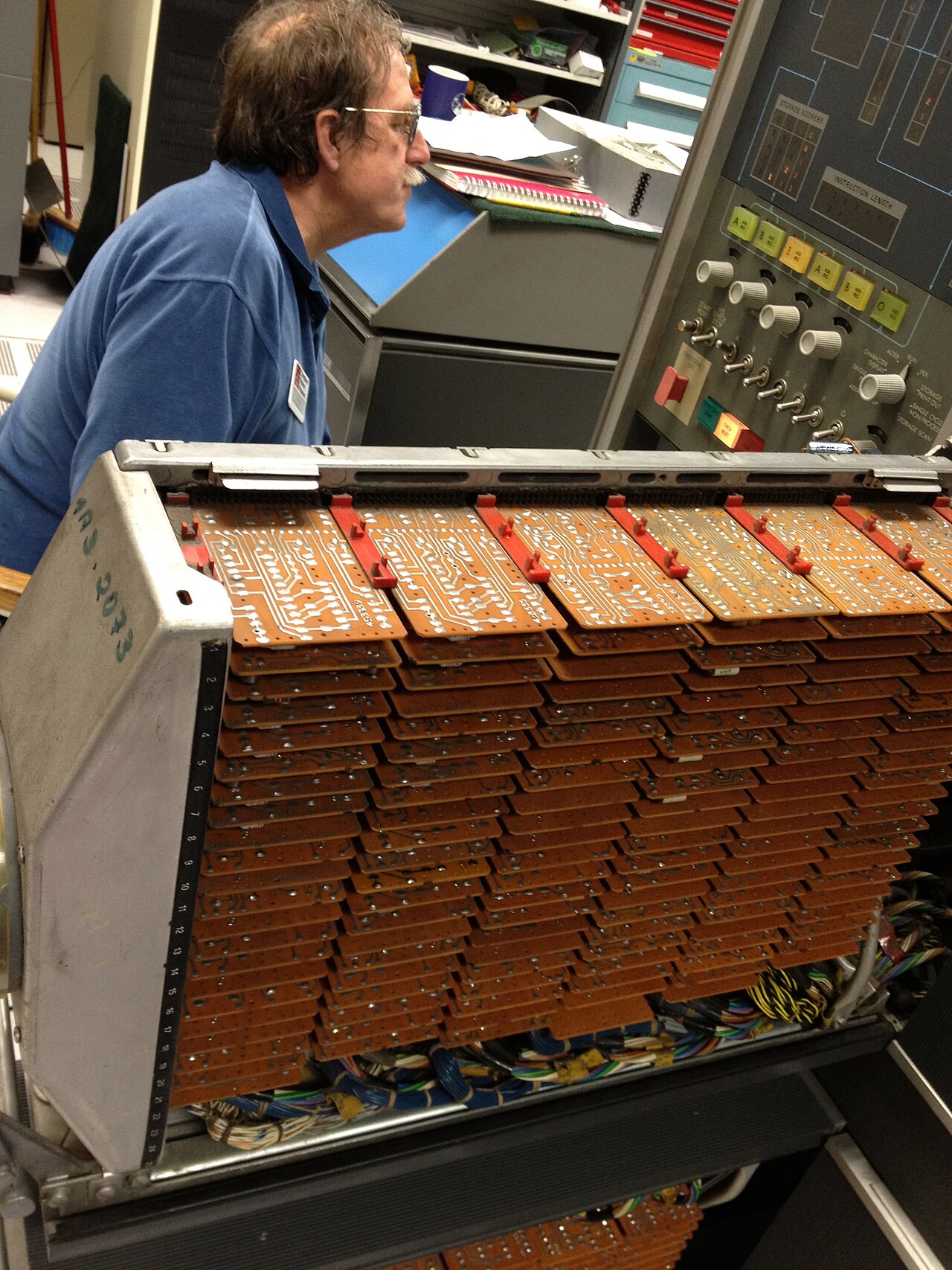

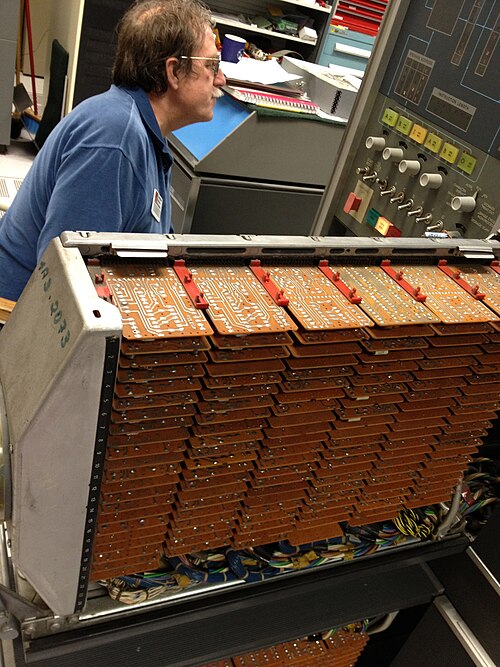

  Porte-cartes IBM 1401
•

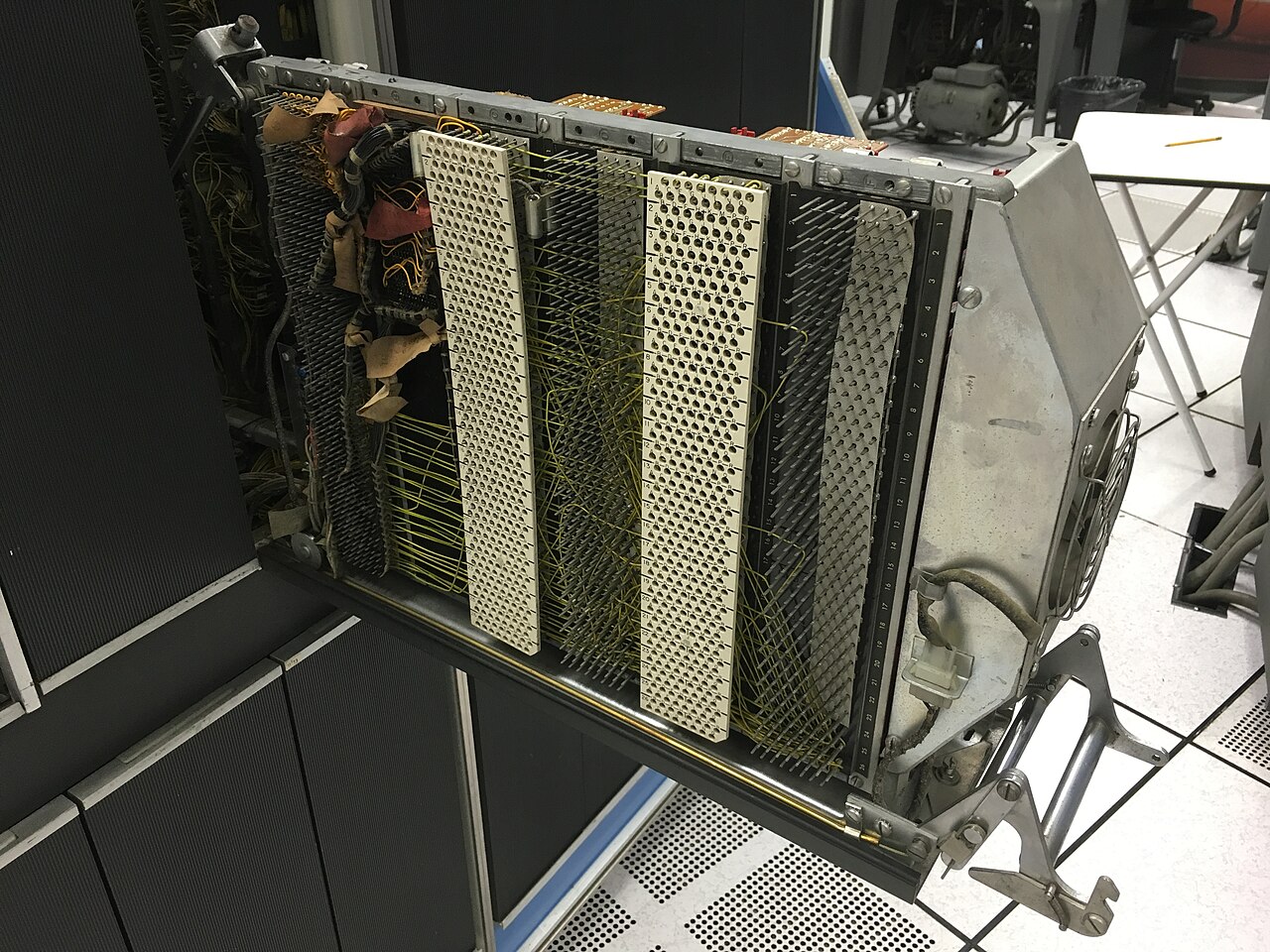

  Fond de panier enveloppé de fil, même cage à cartes 1401
•
  Porte-cartes IBM 7070
