Système de lancement vertical

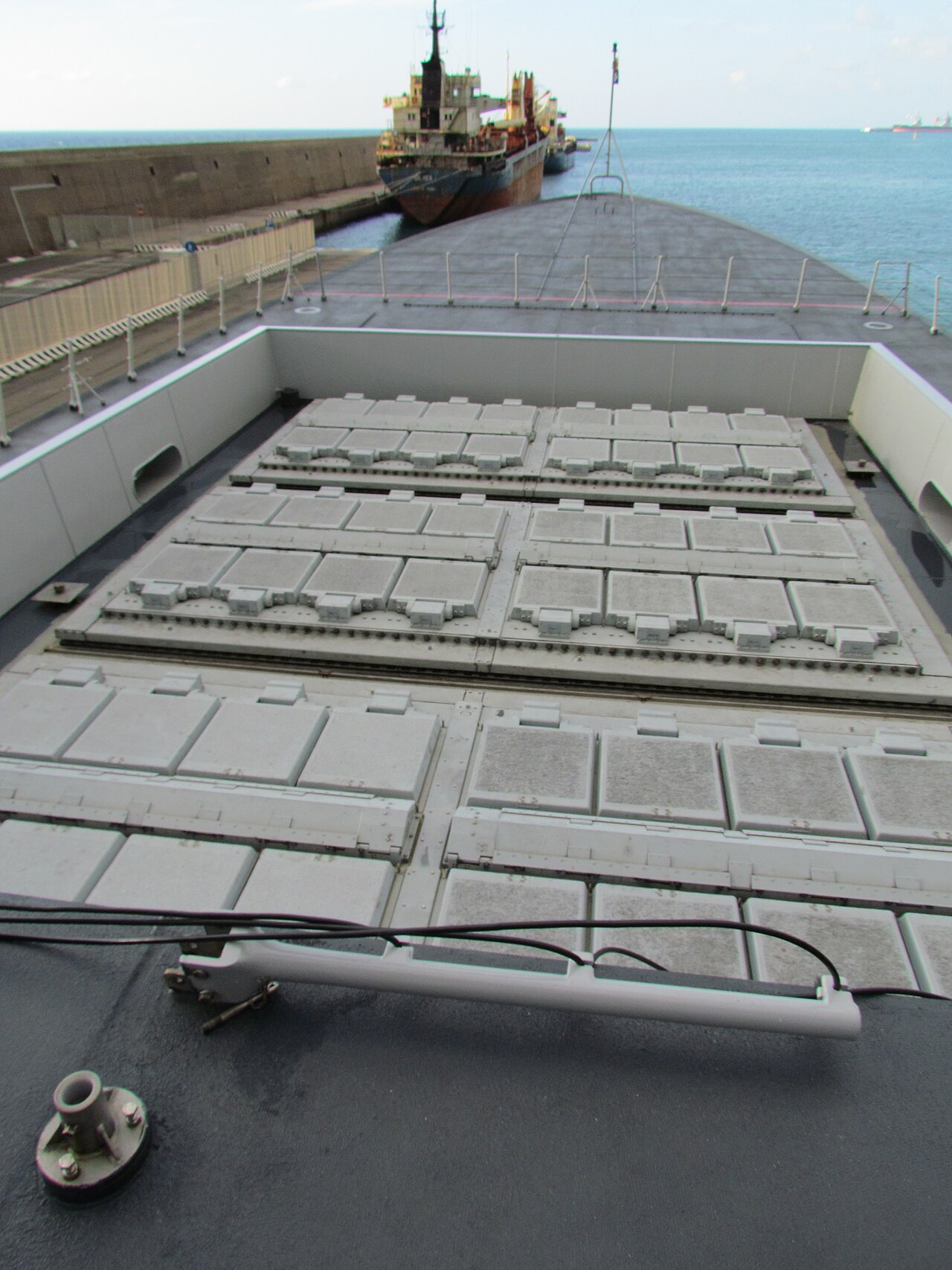

Un système de lancement vertical ( VLS ) est un système avancé permettant de maintenir et de tirer des missiles sur des plates-formes navales mobiles, telles que des navires de surface et des sous-marins . Chaque système de lancement vertical se compose d'un certain nombre de cellules , qui peuvent contenir un ou plusieurs missiles prêts à être tirés. En règle générale, chaque cellule peut contenir un certain nombre de types de missiles différents, ce qui permet au navire de charger le meilleur ensemble pour une mission donnée. De plus, lorsque de nouveaux missiles sont développés, ils sont généralement adaptés aux systèmes de lancement vertical existants de cette nation, ce qui permet aux navires existants d'utiliser de nouveaux types de missiles sans modification coûteuse. Lorsque la commande est donnée, le missile vole droit vers le haut suffisamment loin pour franchir la cellule et le navire, puis tourne sur la trajectoire souhaitée.

Un VLS permet aux navires de combat de surface de disposer d'un plus grand nombre d'armes prêtes à tirer à tout moment par rapport aux anciens systèmes de lancement tels que les lanceurs monobras Mark 13 et les lanceurs bibras Mark 26 , qui étaient alimentés par l'arrière par un magasin sous le pont principal. En plus d'une plus grande puissance de feu, le VLS est beaucoup plus tolérant aux dommages et fiable que les systèmes précédents et a une section équivalente radar (RCS) plus faible. La marine américaine s'appuie désormais exclusivement sur le VLS pour ses destroyers et croiseurs lance-missiles .

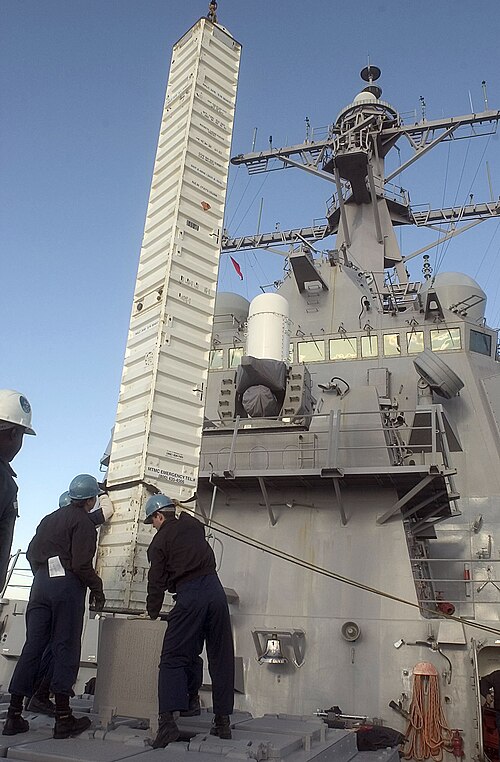

Le VLS le plus répandu dans le monde est le Mark 41 , développé par la marine américaine . Plus de 11 000 cellules de missiles VLS Mark 41 ont été livrées ou sont en commande pour être utilisées sur 186 navires de 19 classes de navires, dans 11 marines du monde entier. Ce système est actuellement utilisé par la marine américaine ainsi que par les marines australienne, danoise, néerlandaise, allemande, japonaise, norvégienne, sud-coréenne, espagnole et turque, tandis que d'autres, comme la marine grecque, ont préféré le système similaire Mark 48.

Le VLS 3S-14 a été développé en Russie et est utilisé dans les systèmes TEL basés en mer et à terre tels que le système de missiles S-400 .

Le système de missiles balistiques avancé Mark 57 est utilisé sur les destroyers de la classe Zumwalt . Les systèmes Mark 13 et Mark 26, plus anciens, restent en service sur les navires qui ont été vendus à d'autres pays comme Taiwan et la Pologne.

Lorsqu'il est installé sur un SSN (sous-marin nucléaire d'attaque), un VLS permet de déployer un plus grand nombre et une plus grande variété d'armes, par rapport à l'utilisation uniquement de tubes lance-torpilles .

Un système de lancement vertical peut être soit à lancement à chaud , où le missile s'enflamme dans la cellule, soit à lancement à froid , où le missile est expulsé par un gaz produit par un générateur de gaz qui ne fait pas partie du missile lui-même, puis le missile s'enflamme. « Froid » signifie relativement froid par rapport aux gaz d'échappement d'un moteur-fusée. Un système de lancement à chaud ne nécessite pas de mécanisme d'éjection, mais nécessite un moyen d'évacuer les gaz d'échappement et la chaleur du missile lorsqu'il quitte la cellule. Si le missile s'enflamme dans une cellule sans mécanisme d'éjection, la cellule doit résister à l'énorme chaleur générée sans enflammer les missiles des cellules adjacentes.

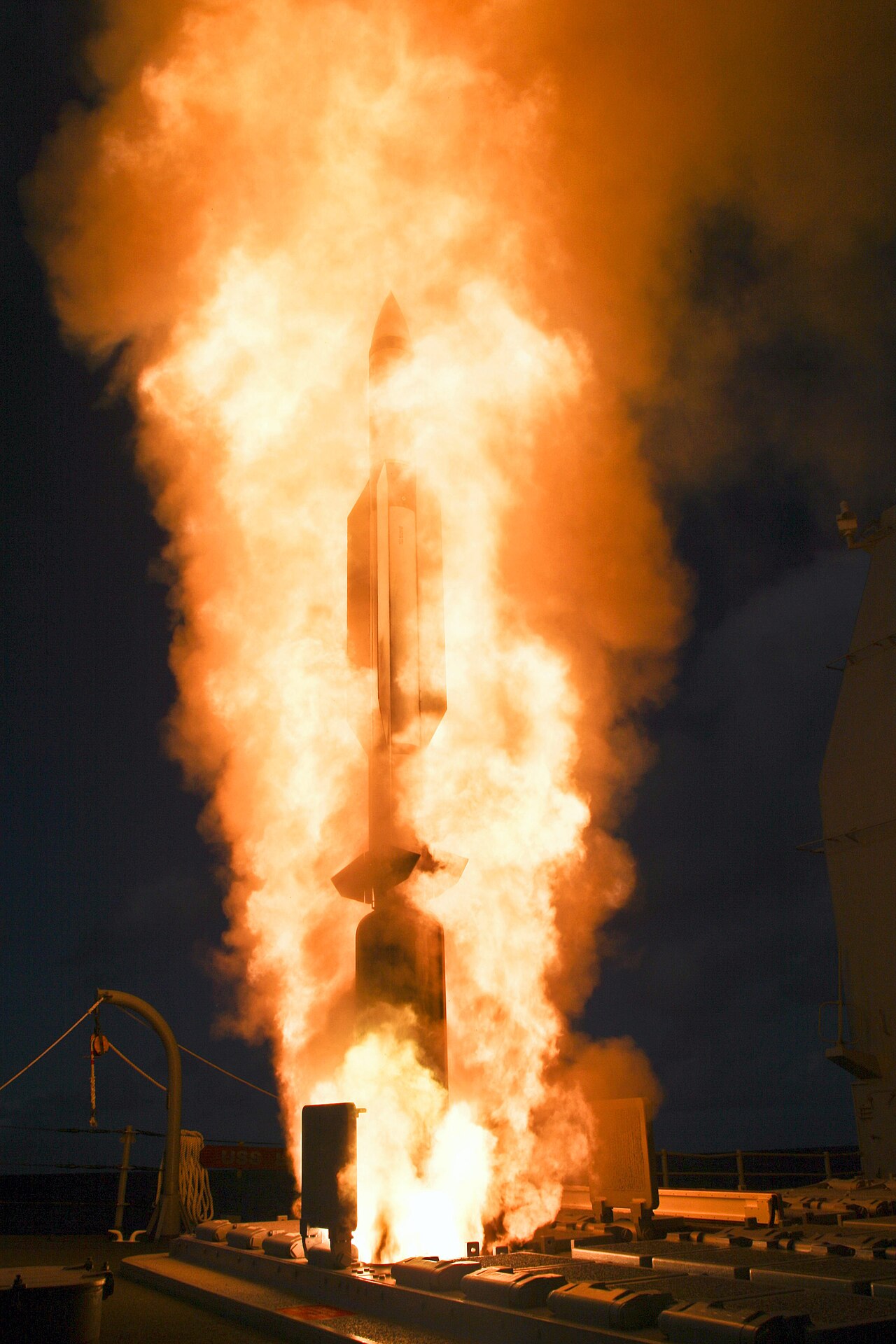

L'un des avantages d'un système de lancement à chaud est que le missile se propulse hors de la cellule de lancement à l'aide de son propre moteur, ce qui élimine le besoin d'un système séparé pour éjecter le missile du tube de lancement. Cela rend potentiellement un système de lancement à chaud relativement léger, petit et économique à développer et à produire, en particulier lorsqu'il est conçu pour des missiles plus petits. Un inconvénient potentiel est qu'un missile défectueux pourrait détruire le tube de lancement. Les VLS des navires de surface américains ont des cellules de missiles disposées en grille avec un couvercle par cellule et sont des systèmes de « lancement à chaud ». Le moteur s'allume à l'intérieur de la cellule pendant le lancement et nécessite donc un moyen d'évacuer les gaz d'échappement de la fusée. La France, l'Italie et la Grande-Bretagne utilisent un système de lancement à chaud similaire, le Sylver, dans le PAAMS .

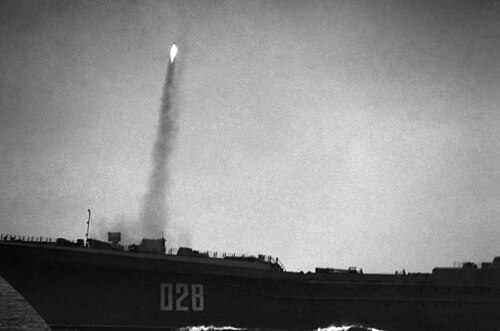

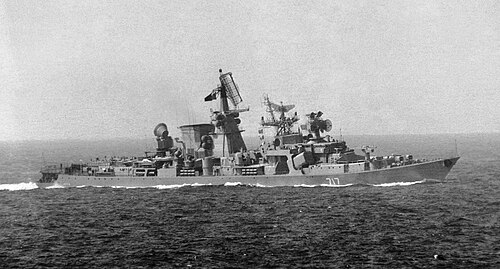

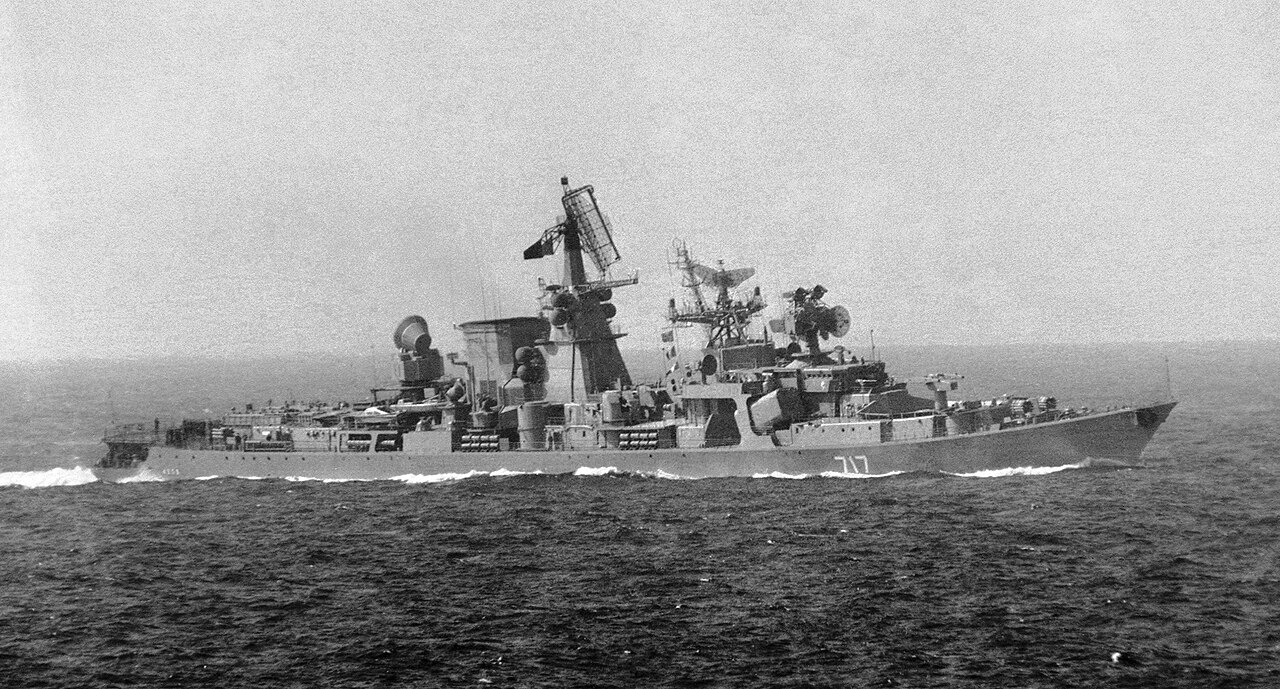

L'avantage du système de lancement à froid réside dans sa sécurité : si un moteur de missile tombe en panne pendant le lancement, le système de lancement à froid peut éjecter le missile, réduisant ou éliminant ainsi la menace. Pour cette raison, les VLS russes sont souvent conçus avec une inclinaison de sorte qu'un missile défectueux atterrisse dans l'eau au lieu de sur le pont du navire. À mesure que la taille des missiles augmente, les avantages du lancement par éjection augmentent. Au-delà d'une certaine taille, un propulseur de missile ne peut pas être allumé en toute sécurité dans les limites de la coque d'un navire. La plupart des ICBM et SLBM modernes sont lancés à froid. La Russie produit à la fois des systèmes de grille et un système de revolver avec plus d'un missile par couvercle pour son système de lancement à froid. La Russie utilise également un système de lancement à froid pour certains de ses systèmes de missiles à lancement vertical, par exemple le système de missile Tor .

La famille de missiles modulaires antiaériens communs (CAMM) du Royaume-Uni utilise un système de lancement à froid similaire, appelé soft-vertical-launch , et commercialise activement les avantages du système. Le lancement en douceur confère au missile un taux d'interception réduit permettant des engagements à plus courte portée, réduit la signature IR du navire et l'obscurcissement de la visibilité en rendant le navire en efflux pendant plusieurs minutes ; et surtout, l'absence d'efflux à chaud et la réduction des contraintes sur la structure du navire permettent un choix beaucoup plus large de systèmes de lancement, tels que le lanceur Mushroom Farm plus léger , tout en permettant l'installation dans le Mark 41 plus lourd dans une configuration quad-pack ou dual-pack (4 ou 2 missiles par cellule) pour une option coûteuse, mais plus efficace en termes d'espace.

Certains navires de guerre de la marine de l'Armée populaire de libération de la Chine utilisent un système de lancement de canister concentrique (CCL) qui peut être lancé à l'aide de méthodes à chaud et à froid dans le module cellulaire, à bord du destroyer de type 052D et du destroyer de type 055. Le système de lancement universel est proposé à l'exportation. [

Les navires chinois plus anciens utilisent un système de lancement unique : les destroyers de type 052C utilisent un système de lancement à froid, tandis que les frégates de type 054A utilisent un système de lancement à chaud.

Les lanceurs transporteurs-érecteurs sont des véhicules terrestres à roues ou à chenilles destinés au lancement de missiles sol-air et sol-sol. Dans la plupart des systèmes, les missiles sont transportés dans une configuration horizontale hors batterie : pour tirer, le véhicule doit s'arrêter et le tube de transport/lancement doit être relevé à la verticale avant le tir.

BAE Systems a déposé des brevets relatifs à l'utilisation de missiles à lancement vertical à partir d'avions de passagers modifiés.

En 2021, le Centre d'études militaires a publié le nombre total de cellules VLS utilisées par quatorze marines de l'OTAN. Les résultats sont présentés ci-dessous.

Remarque : le tableau ci-dessus n’inclut pas les marines de l’OTAN qui ne possèdent pas de systèmes de lancement verticaux, à savoir l’Albanie, la Croatie, l’Estonie, l’Islande, la Lettonie, la Lituanie, la Macédoine du Nord, la Pologne, la Roumanie et la Slovénie.

Algérie

• Frégates de classe El Radii – Umkhonto (32 cellules)

Australie

• Frégate de classe Anzac – Mark 41 Mod 16 (8 cellules)
• Destroyer de classe Hobart – Mark 41 (48 cellules)
• Frégate de classe Hunter – Mark 41 (32 cellules)

Brésil

• Frégate de classe Tamandaré – GWS-35 (12 cellules)

Chili

• Frégate de classe Karel Doorman – Mark 48 Mod 1 (16 cellules)
• Frégate de type 23 – GWS-35 (32 cellules)
• Frégate de classe Adélaïde – Mark 41 Mod 16 (8 cellules)

Chine

Surface

• Destroyer de type 055 – Système de lancement de canisters concentriques GJB 5860-2006 (112 cellules)
• Destroyer de type 052D – Système de lancement de canisters concentriques GJB 5860-2006 (64 cellules)
• Destroyer de type 052C – H/AJK03 HHQ-9 (48 cellules)
• Destroyer de type 051C – 48N6E (48 cellules)
• Destroyer de type 051B – H/AJK16 HQ-16 ou Yu-8 (32 cellules)
• Destroyer de classe Sovremenny – H/AJK16 HQ-16 ou Yu-8 (32 cellules)
• Frégate de type 054A – H/AJK16 HQ-16 ou Yu-8 (32 cellules)

Egypte

• Tahya Misr (FFG1001) – SYLVER A43 (16 cellules)

Finlande

• Bateau lance-missiles de classe Hamina – Umkhonto (8 cellules)
• Poseur de mines de classe Hämeenmaa – Umkhonto (8 cellules)

Inde

Surface

• INS Vikrant – Barak 8 (64 cellules)
• INS Vikramaditya – Barak 1 et Barak 8 (48 cellules)
• Destroyer de classe Visakhapatnam - Barak 8 (32 cellules) et BrahMos (16 cellules)
• Destroyer de classe Kolkata – Barak 8 (32 cellules) et BrahMos (48 cellules)
• Destroyer de classe Delhi – Barak 1 (32 cellules)

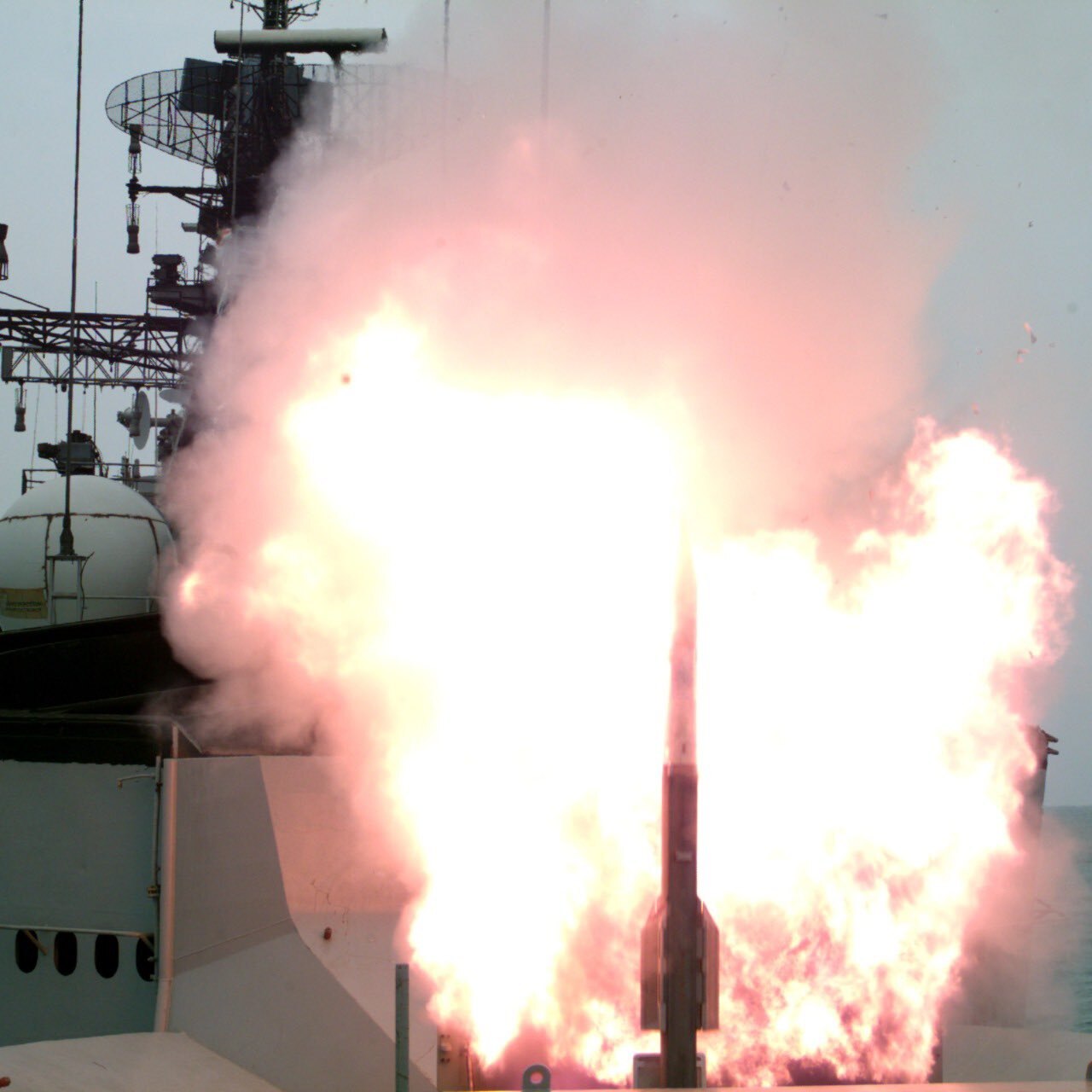

• Destroyer de classe Rajput – BrahMos (8 cellules) et VL-SRSAM
• Frégate de classe Shivalik – Club ou BrahMos (8 cellules) et Barak 1 (32 cellules)
• Frégate de classe Talwar – Club ou BrahMos (8 cellules)
• Frégate de classe Brahmaputra – Barak 1 (24 cellules)
• Corvette de classe Kamorta – Barak 1 (16 cellules)

Sous-marin

• Sous-marin de classe Arihant – K-4 ou K-15 (8 cellules)

L'Iran

• Corvette de classe Shahid Soleimani – SD-3 ou Navvab et Q-474 CM (22 cellules)
• Bateaux d'attaque rapide de classe Zolfaghar – Navvab (4 cellules)

Indonésie

• Corvette de classe Bung Tomo – VL MICA (16 cellules)
• Frégate de classe Martadinata – VL MICA (12 cellules)
• Frégate de classe Ahmad Yani – Yakhont VLS (4 cellules) Ex- frégate de classe Van Speijk

Israël

• Sa'ar 5 – Sa'ar 6 – Barak 1 Barak 8 (2 x 32 cellules)

Japon

• Destroyer porte-hélicoptères de classe Hyūga – Mark 41 (16 cellules)
• Destroyer de classe Kongō – Mark 41 (90 cellules)
• Destroyer de classe Atago – Mark 41 (96 cellules)
• Destroyer de classe Maya – Mark 41 (96 cellules)
• Destroyer de classe Murasame – Mark 41 (16 cellules) + Mark 48 (16 cellules)
• Destroyer de classe Takanami – Mark 41 (32 cellules)
• Destroyer de classe Akizuki – Mark 41 (32 cellules)
• Destroyer de classe Asahi – Mark 41 (32 cellules)
• Frégate de classe Mogami - Mark 41 (16 cellules)
• Asuka - Mark 41 (8 cellules)

Malaisie

• Frégate de classe Lekiu - GWS-26 (16 cellules)

Maroc

• Mohammed VI – SYLVER A50 (16 cellules)

Nouvelle-Zélande

• Frégate de classe Anzac – GWS-35 (20 cellules)

Oman

• Corvette de classe Khareef – VL MICA (12 cellules)

Pakistan

• Classe Tughril – HQ16 (32 cellules)
• Corvette de classe Babur – GWS-35 (12 cellules)

Philippines

• Frégate de classe Miguel Malvar - MICA (16 cellules)

Russie

Surface

• Porte-avions de classe Kuznetsov – Granit (12 cellules) + Kinzhal (192 cellules)
• Croiseur de combat de classe Kirov – Granit (20 cellules) + Fort/Fort-M (96 cellules) + Kinzhal (128 cellules)
• Croiseur de classe Slava – Fort (64 cellules)
• Destroyer de classe Udaloy – Kinzhal (64 cellules)
• Frégate de classe Neustrashimy – Kinzhal (32 cellules)
• Frégate de classe Amiral Grigorovich – 3S14 pour Kalibr ou BrahMos (8 cellules) + 3S90M pour 9M317M (24 cellules)
• Frégate de classe Amiral Gorshkov – 3S14 pour Kalibr ou Oniks (16 cellules) + système Redut pour différents types de missiles (32 cellules)
• Frégate de classe Gepard – 3S14 pour Kalibr ou Oniks (8 cellules)
• Corvette de classe Steregushchy – Redut (12 cellules)
• Corvette de classe Gremyashchy – Redut (2 x 8 cellules) + 3S14 pour Kalibr ou Oniks (8 cellules)
• Corvette de classe Buyan-M – 3S14 pour Kalibr ou Oniks (8 cellules)
• Corvette de classe Karakurt – 3S14 pour Kalibr ou Oniks (8 cellules)
• Projet 22160E patrouilleur – 3S14 pour Kalibr ou Oniks (8 cellules)
• Navire d'escorte Korsar – 3S14 pour Kalibr (8 cellules)

Sous-marin

• Amur 950 – 3S14 pour Kalibr ou BrahMos (10 cellules)
• Sous-marin de classe Oscar – Granit (24 cellules) + RPK-2 Vyuga (28 cellules)
• Yasen-M – 3S14 pour Kalibr (40 cellules) ou Oniks (32 cellules)
• Sous-marin de classe Typhoon – R-39 Rif (20 cellules)
• Sous-marin de classe Delta III – R-29 Vysota (16 cellules)
• Sous-marin de classe Delta IV – R-29RMU Sineva ou R-29RM Shtil (16 cellules)
• Sous-marin de classe Borei – RSM-56 Bulava (16 cellules)

Afrique du Sud

• Frégate de classe Valour – Umkhonto (16 cellules)

Corée du Sud

Surface

• Destroyer de classe Gwanggaeto le Grand (KDX-I) – Mark 48 (16 cellules)
• Destroyer de classe Chungmugong Yi Sun-shin (KDX-II) – Mark 41 (32 cellules) + Système de lancement vertical coréen (K-VLS) (24 cellules / 32 cellules)
• Destroyer de classe Sejong le Grand (KDX-III) – Mark 41 (80 cellules) + K-VLS (48 cellules)
• Mouilleur de mines de classe Nampo – K-VLS (4 cellules)
• LST de classe Cheon Wang Bong – K-VLS (4 cellules)
• Frégate de classe Daegu – K-VLS (16 cellules)

Sous-marin

• Sous-marin de classe Dosan Ahn Changho – K-VLS (10 cellules)

Singapour

• Frégate de classe Formidable – SYLVER (32 cellules)
• Corvette de classe Victory – Barak 1 (2 x 8 cellules)
• Navire de mission littorale de classe Independence – VL MICA-M (12 cellules)

Thaïlande

• Frégate de classe Naresuan – Mark 41 (8 cellules)
• Frégate de classe Bhumibol Adulyadej – Mark 41 (8 cellules)
