Force d'insertion nulle

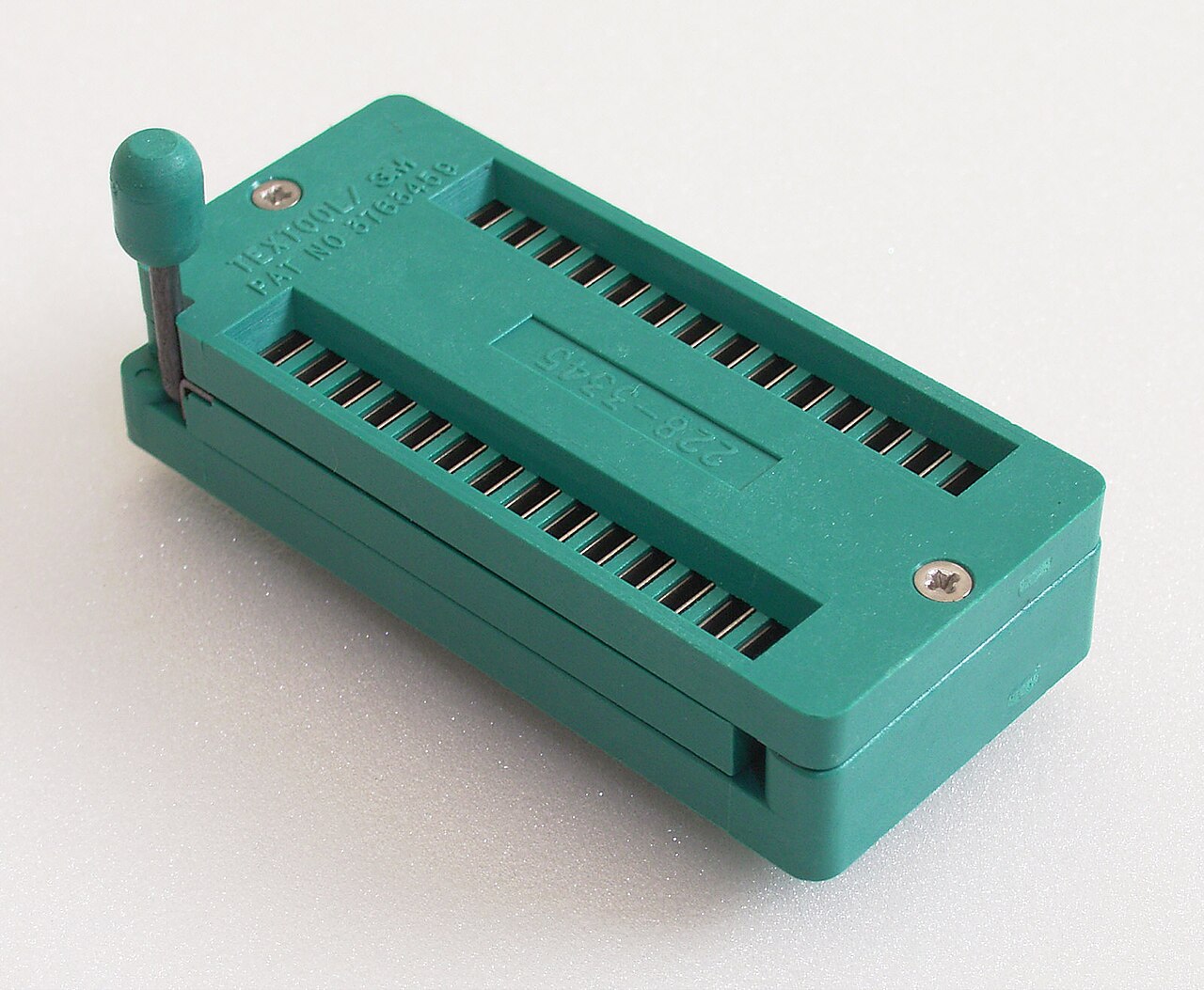

La force d'insertion nulle ( ZIF ) est un type de support de CI ou de connecteur électrique qui nécessite très peu (mais pas littéralement zéro) de force pour l'insertion. Avec un support ZIF, avant que le CI ne soit inséré, un levier ou un curseur sur le côté du support est déplacé, poussant tous les contacts à ressort à part afin que le CI puisse être inséré avec très peu de force - généralement, le poids du CI lui-même est suffisant et aucune force externe vers le bas n'est requise. Le levier est ensuite déplacé vers l'arrière, permettant aux contacts de se fermer et de saisir les broches du CI. Les supports ZIF sont beaucoup plus chers que les supports de CI standard et ont également tendance à occuper une plus grande surface de carte en raison de l'espace occupé par le mécanisme de levier. En général, ils ne sont utilisés que lorsqu'il existe une bonne raison de le faire.

Un support de circuit intégré (CI) normal nécessite que le CI soit poussé dans des contacts à ressort qui s'agrippent ensuite par friction . Pour un CI avec des centaines de broches, la force d'insertion totale peut être très importante (des centaines de newtons ), ce qui entraîne un risque d'endommagement de l'appareil ou de la carte de circuit imprimé . De plus, même avec un nombre de broches relativement faible, chaque extraction de broche est assez délicate et comporte un risque important de plier les broches, en particulier si la personne effectuant l'extraction n'a pas beaucoup de pratique ou si la carte est encombrée. Les supports à faible force d'insertion (LIF) réduisent les problèmes d'insertion et d'extraction, mais en raison de leur force d'insertion inférieure à celle d'un support conventionnel, ils sont susceptibles de produire des connexions moins fiables.

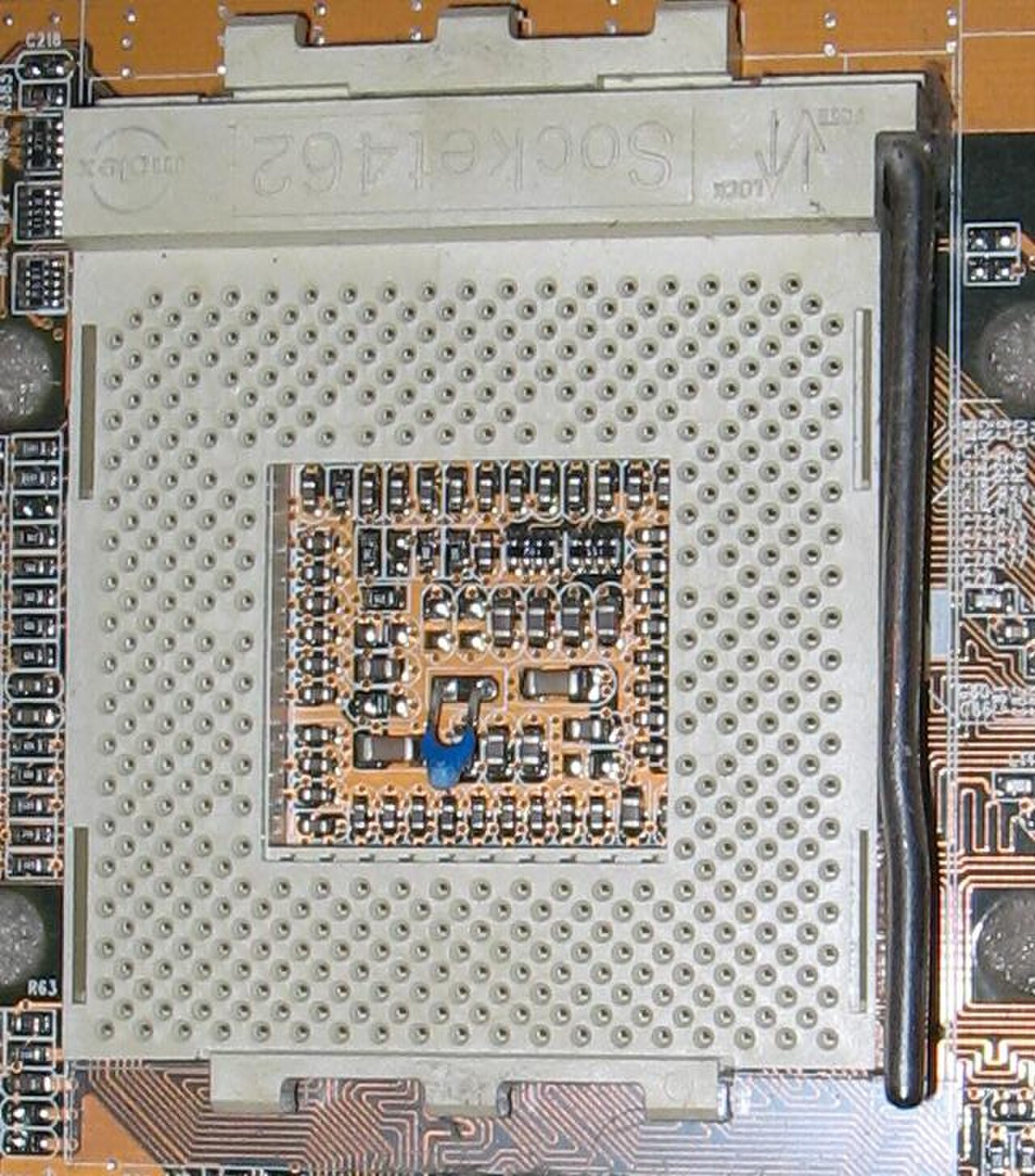

Les grands supports ZIF ne sont généralement utilisés que sur les cartes mères de PC , à partir du milieu des années 1990. Ces supports de processeur sont conçus pour prendre en charge une gamme particulière de processeurs , permettant aux détaillants et aux consommateurs d'ordinateurs d'assembler des combinaisons carte mère/processeur en fonction des budgets et des exigences de chacun. Le reste de l' industrie électronique a largement abandonné les supports (de toute sorte) et s'est plutôt tourné vers l'utilisation de composants montés en surface soudés directement sur la carte.

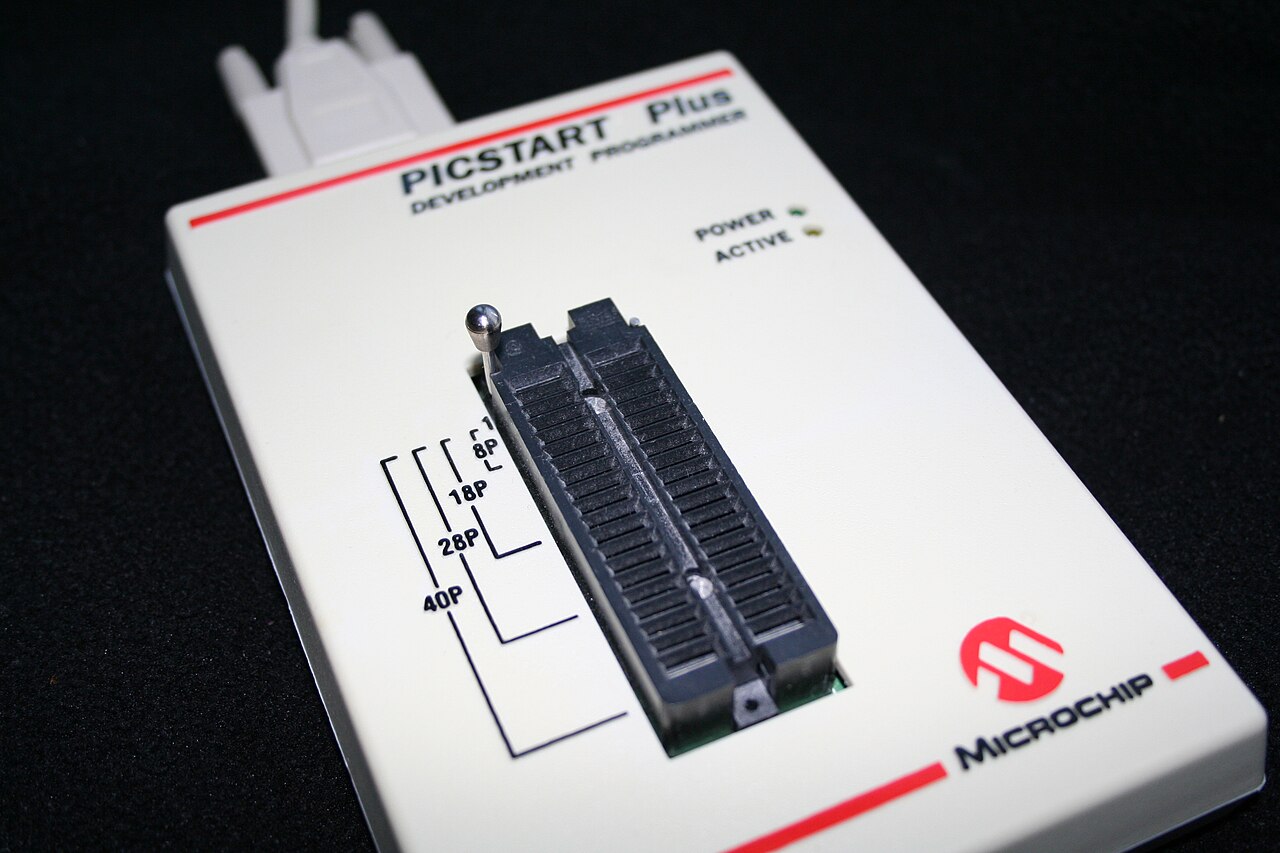

Les supports ZIF plus petits sont couramment utilisés dans les équipements de test et de programmation de puces , par exemple, la programmation et les tests sur les EEPROM, les microcontrôleurs, etc.

Les boîtiers DIP standard sont disponibles en plusieurs largeurs (mesurées entre les centres des broches), les plus courantes étant 0,3 pouce (7,62 mm) et 0,6 pouce (15,24 mm). Pour permettre la conception de programmateurs et d'appareils similaires prenant en charge une gamme d'appareils, des prises de test universelles sont produites. Celles-ci sont dotées de larges fentes dans lesquelles les broches s'insèrent, ce qui permet d'insérer des appareils de différentes largeurs.

Les supports ZIF peuvent être utilisés pour les puces à grille à billes , en particulier pendant le développement. Ces supports ont tendance à être peu fiables et ne parviennent pas à saisir toutes les billes de soudure. Un autre type de support BGA, également exempt de force d'insertion mais qui n'est pas un « support ZIF » au sens traditionnel du terme, fait un meilleur travail en utilisant des broches à ressort pour pousser sous les billes.

Les connecteurs fil-à-carte ZIF sont utilisés pour connecter des fils aux circuits imprimés à l'intérieur des équipements électroniques . Le câble reliant l'écran LCD et la carte mère des ordinateurs portables en est un exemple. Les fils, souvent formés en câble plat , sont pré-dénudés et les extrémités dénudées sont placées à l'intérieur du connecteur. Les deux parties coulissantes du connecteur sont ensuite poussées l'une contre l'autre, ce qui lui permet de saisir les fils. L'avantage le plus important de ce système est qu'il ne nécessite pas de moitié d'accouplement à fixer aux extrémités des fils, ce qui permet d'économiser de l'espace et des coûts à l'intérieur des équipements miniaturisés. Voir câble plat flexible .

Les connexions de bande ZIF sont utilisées pour connecter des lecteurs de disque Parallel ATA et Serial ATA (principalement des lecteurs au format 1,8 pouce). Les disques durs PATA avec connecteurs de type ZIF étaient principalement utilisés dans la conception d'ordinateurs portables ultra-portables. Ils ont depuis été progressivement abandonnés, car SATA dispose par défaut d'un connecteur de format relativement petit. Le Mini-SATA (mSATA) peut être utilisé lorsque des formats encore plus petits sont nécessaires.

En interne, presque tous les disques durs utilisent une bande ZIF pour connecter leur circuit imprimé à leur moteur de plateau. Les connexions à bande ZIF ont également été largement utilisées dans la conception de la gamme de lecteurs multimédia portables iPod , non seulement pour le disque dur mais également pour d'autres connexions à partir du circuit imprimé principal. Trois types de connecteurs ZIF sont connus pour exister sur les disques PATA de 1,8 pouce. Les ZIF-24, ZIF-40 et ZIF-50 ont respectivement 24, 40 et 50 broches.
