NORBIT

En électronique, la famille de modules NORBIT est une forme très ancienne (depuis 1960 ) de logique numérique développée par Philips (et également fournie par Valvo et Mullard ) qui utilise des modules contenant des composants discrets pour construire des blocs de fonctions logiques en technologie logique résistance-transistor (RTL) ou logique diode-transistor (DTL).

Aperçu

Le système a été conçu à l'origine comme des blocs de construction pour les contrôleurs logiques programmés câblés à semi - conducteurs contrôleurs logiques programmables (PLC)) pour remplacer la logique de relais électromécanique dans les systèmes de contrôle industriel pour les applications de contrôle de processus et d'automatisation , similaires aux premiers systèmes Telefunken / AEG Logistat, Siemens Simatic , Brown, Boveri & C ^ie , ACEC Logacec ou Akkord Estacord.

Chaque fonction logique disponible était reconnaissable à la couleur de son boîtier en plastique, noir, bleu, rouge, vert, violet, etc. Le bloc de circuit le plus important contenait une porte NOR (d'où le nom), mais il y avait aussi des blocs contenant des pilotes et un circuit de minuterie similaire au circuit intégré de minuterie 555 ultérieur .

Les modules Norbit originaux de la série YL 6000 introduits en 1960 étaient dotés de boîtiers simples en ligne avec jusqu'à dix longs fils volants disposés en deux groupes de cinq fils maximum sur une rangée. Ces modules étaient spécifiés pour des fréquences inférieures à 1 kHz à une alimentation de ±24 V.

Français Également disponibles en 1960 étaient des modules dits Combi-Element dans des boîtiers simples en ligne avec dix fils rigides régulièrement espacés sur une rangée (pas de 5,08 mm / 0,2 pouce) pour le montage sur un PCB . Ils étaient regroupés dans la série 1 (alias « série 100 kHz ») avec une alimentation ±6 V. Les nouvelles séries 10 et 20 avaient des boîtiers de taille similaire, mais étaient livrées avec une rangée parallèle supplémentaire de neuf fils décalés pour un total de 19 fils. La série 10 utilise des transistors en alliage de germanium , tandis que dans la série 20, des transistors planaires en silicium sont utilisés pour une fréquence de coupure plus élevée allant jusqu'à 1 MHz (contre 30 kHz) et une plage de température autorisée plus élevée de +85 °C (contre +55 °C).

En 1967, la famille de modules Philips/Mullard NORBIT 2 alias Valvo NORBIT-S pour des fréquences allant jusqu'à 10 kHz à une tension d'alimentation unique de 24 V, uniquement. Plus tard, la série 61, contenant des modules de déclenchement et de contrôle de thyristors , a été ajoutée. Une série 90 est également devenue disponible au milieu des années 1970. Il y avait trois types de base contenus dans un grand boîtier double en ligne (de la taille d'un pouce sur deux) à 17 broches , avec neuf broches espacées de 5,08 mm (0,2 pouce) d'un côté et huit broches décalées de l'autre côté.

Modules

Famille Norbit originale

Série YL 6000

YL6000 - Porte NOR (rouge) (« NOR »)
YL6001 - Emetteur suiveur (jaune) (« EF »)
YL6004 - Puissance de sortie élevée (module double taille) (« HP »)
YL6005, YL6005/00 - Unité de comptage (triple binaire) (« 3C ») (violet)
YL6005/05 - Compteur simple division par 2 (violet) (« 1C »)
YL6006 - Minuterie (marron) (« TU »)
YL6007 - Châssis (« CU »)
YL6008 - Puissance de sortie moyenne (orange) (« MP »)
YL6009 - Faible puissance de sortie (blanc) (« LP »)
YL6010 - Tête de détection photoélectrique (« PD »)
YL6011 - Tête de lampe photoélectrique (« PL »)
YL6012 - Porte NOR double à 2 entrées (noir) (« 2.2 NOR »)

Série YL 6100

YL6101 - Unité de redressement, 3…39V 1A
YL6102 - Unité redresseur, 3…39V 5A
YL6103/00 - Unité de régulation, 6…30V 250mA
YL6103/01 - Unité de régulation, 1…6V 250mA
YL6104 - Lien longitudinal pour unité de régulation
YL6105 - Unité de régulation, 6V 150mA

Série de relais 88930

Utilisé pour contrôler les relais à l'aide de séquences d'impulsions à longueur variable (comme avec la numérotation par impulsions téléphoniques ).

88930/30 - Unité d'entrée/sortie
Filtre une chaîne d'impulsions d'entrée et peut piloter deux circuits de commande et deux unités de relais
Contient 1×/48, 2×/51 et 2×/57.
88930/33 - Unité de comptage d'impulsions primaire (double commande)
Peut déclencher deux signaux différents via deux séquences d'impulsions différentes. Le nombre d'impulsions qui déclencheront chaque commande est configurable.
88930/36 - Unité de commande double
Ajoute deux commandes supplémentaires au /33.
88930/37 - Unité de commande Quad
Ajoute quatre commandes supplémentaires au /33.
88930/39 - Unité de sortie
Peut piloter deux circuits de commande (dans les unités de commande /36 ou /37) plus deux unités de relais /60.
Contient 2×/51 et 2×/57.
88930/42 - Unité vide
Pour ajouter des circuits personnalisés. Comprend un boîtier vide, un connecteur et une carte de circuit imprimé vierge.
88930/48 - Unité de mise en forme d'impulsions pour /33 (sans boîtier)
88930/51 - Unité de préparation de commande (sans boîtier)
Pour fournir des informations aux unités de commande.
88930/54 - Unité de réinitialisation
88930/57 - Unité d'amplification de relais (sans boîtier)
Pour piloter un relais à faible impédance tel que l'unité de bloc de relais /60.
88930/60 - Bloc relais
Relais bipolaire, bidirectionnel 250 V 2 A. Accepte un bloc relais amplificateur /57.
88930/64 - Bloc d'alimentation
Fournit 280 V 45 mA, 150 V 2 mA, 24 V 750 mA et 15 V 120 mA.

Famille Combi-Element

Série 1 / Série B890000

B893000, B164903 - Portes ET doubles à 3 entrées (orange) (« 2.3A1 », « 2x3N1 »)
B893001, B164904 - Portes ET doubles à 2 entrées (orange) (« 2.2A1 », « 2x2N1 »)
B893002, 2P72729 - Portes OU doubles à 3 entrées (orange) (« 2.3O1 », « 23O1 », « 2x3P1 »)
B893003, 2P72730 - Portes OU doubles à 2 entrées (orange) (« 2.2O1 », « 22O1 », « 2x2P1 »)
B894002, B164910 - Amplificateur inverseur double (jaune) (« 2IA1 », « 2.IA1 », « 2xIA1 » )
B894005, 2P72728 - Amplificateur inverseur double (jaune) (« 2IA2 », « 2xIA2 »)
B894001, B164909 - Emetteur suiveur double (jaune) (« 2EF1 », 2xEF1 »)
B894003, 2P72727 - Emetteur suiveur double (jaune) (« 2EF2 », « 2xEF2 »)
B894000, B164907 - Amplificateur suiveur/inverseur d'émetteur (jaune) (« EF1/IA1 »)
B895000, B164901 - Générateur d'impulsions ( déclencheur Schmitt + amplificateur) (vert) (« PS1 »)
B895001, B164908 - Multivibrateur monocoup (« OS1 »)
B895003 - Multivibrateur monocoup (« OS2 »)
B892000, B164902 - Bascule (rouge) (« FF1 »)
B892001, 2P72707 - Bascule à registre à décalage (rouge) (« FF2 »)
B892002 - Bascule (rouge) (« FF3 »)
B892003 - Bascule (rouge) (« FF4 »)
B893004, 2P72726 - Logique d'impulsion (orange) (« PL1 », « 2xPL1 »)
B893007 - Logique d'impulsion (orange) (« 2xPL2 »)
B885000, B164911 - Compteur de décennies (« DC1 »)
B890000 - Amplificateur de puissance (« PA1 »)
B896000 - Sélecteur double pour mémoires à noyau (« 2SS1 »)
B893005 - Porte de sélection pour mémoires centrales (« SG1 »)
2P72732 - Générateur d'impulsions pour mémoires à noyau (« PG1 »)
2P72731 - Amplificateur de lecture pour mémoires à noyau (« RA1 »)

Série 10

2P73701 - Bascule (« FF10 »)
2P73702 - Bascule (« FF11 »)
2P73703 - Multivibrateur bistable à bascule avec portes de déclenchement intégrées et entrées set-reset (noir) (« FF12 »)
Porte à double déclenchement (« 2.TG13 »)
Porte à double déclenchement (« 2.TG14 »)
Porte à déclenchement quadruple (« 4.TG15 »)
Amplificateur inverseur à double grille positive (« 2.GI10 »)
Amplificateur inverseur à grille positive double (« 2.GI11 »)
Amplificateur inverseur à grille positive double (« 2.GI12 »)
Amplificateur de porte (« GA11 »)
Multivibrateur monocoup (« OS11 »)
Unité de temporisation (« TU10 »)
Pilote d'impulsions (« PD11 »)
Pilote de relais (« RD10 »)
Pilote de relais (« RD11 »)
Amplificateur de puissance (« PA10 »)
Dispositif de mise en forme d'impulsions (« PS10 »)
Pilote de tube indicateur numérique (« ID10 »)

Série 20

2P73710 - (« 2.GI12 », « 2GI12 »)

Famille Norbit 2 / Norbit-S

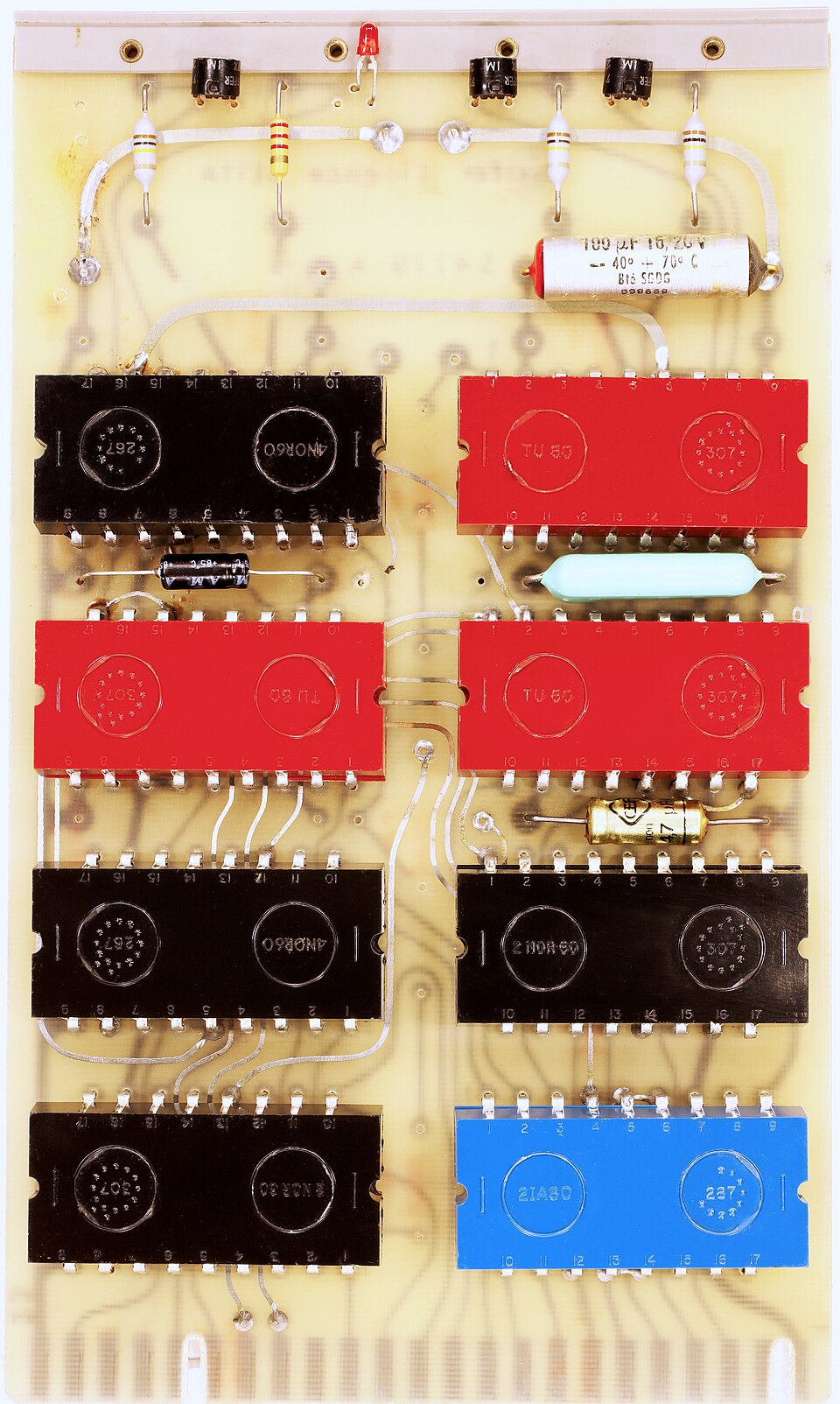

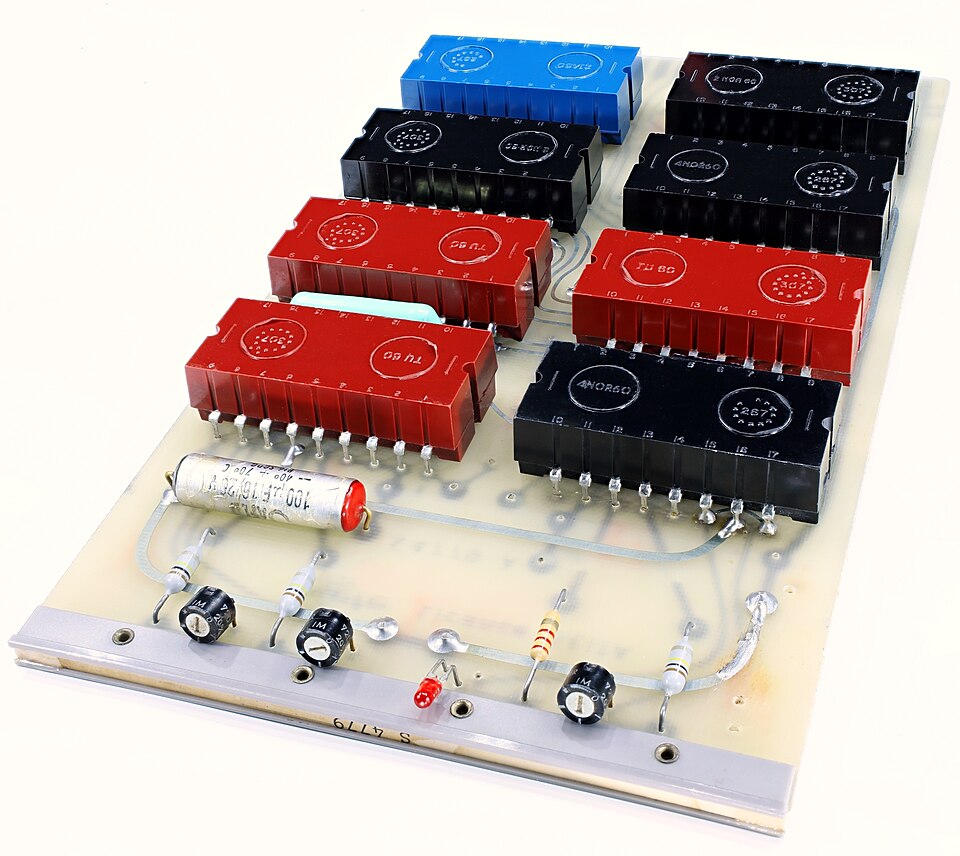

Série 60

2NOR60, 2.NOR60 - Twin NOR (noir)
4NOR60, 4.NOR60 - Quadruple NOR (noir)
2.IA60, 2IA60 - Amplificateur à double inverseur pour une faible puissance de sortie (bleu)
LPA60 - Double sortie basse puissance
2.LPA60, 2LPA60 - Double sortie basse consommation (bleu)
PA60 - Puissance de sortie moyenne (bleu)
HPA60 - Puissance de sortie élevée (noir)
2.SF60, 2SF60 - Filtre de commutation à double entrée (vert)

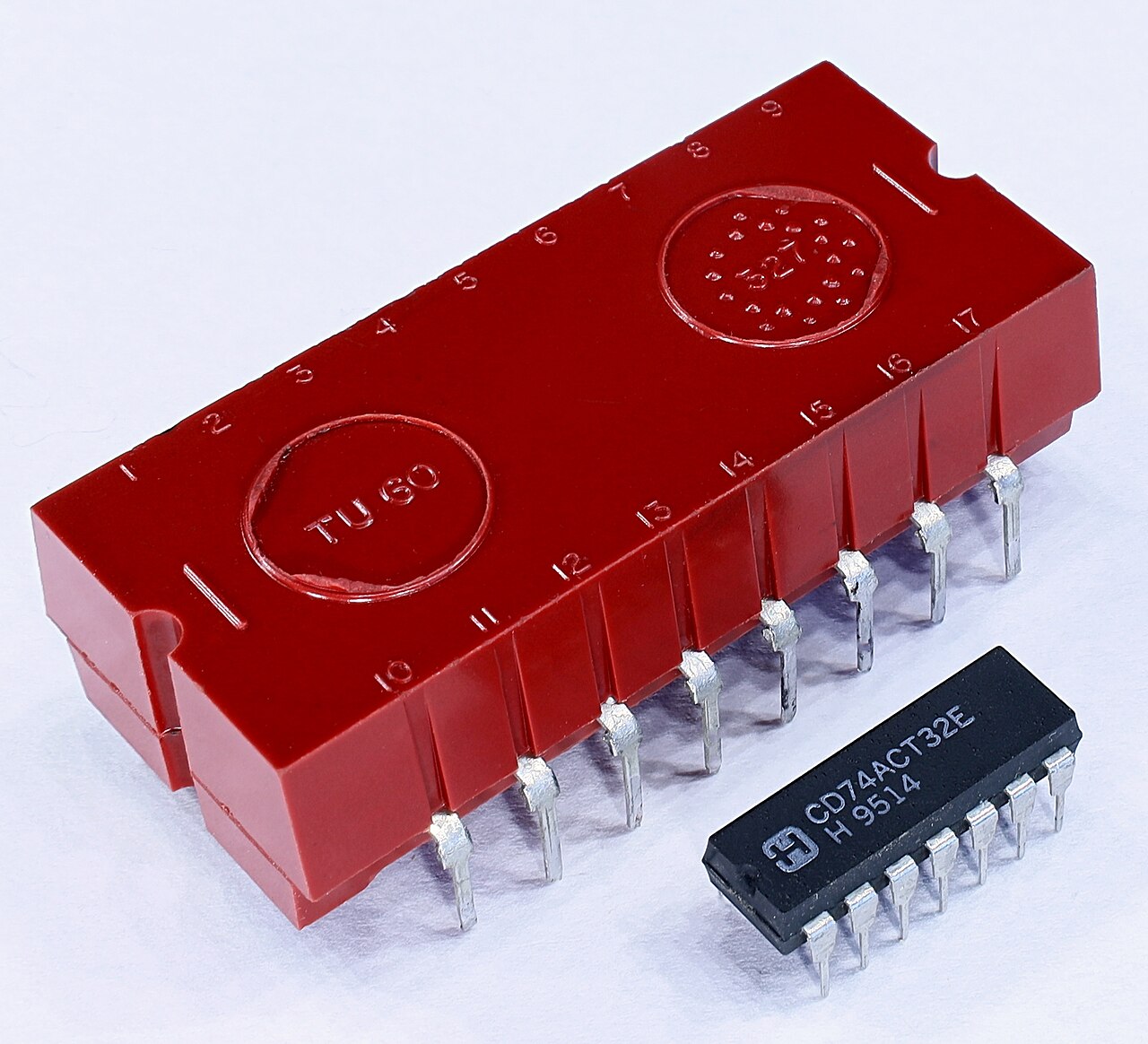

TU60 - Minuterie (rouge)
FF60 - Bascule
GLD60 - Pilote de charge avec mise à la terre (noir)
