Worldlex Wiki Le missile RIM-116 RAM ( Rolling Airframe Missile ) est un missile sol-air léger à guidage infrarouge , de petite taille , utilisé par les marines allemande , japonaise , grecque , turque , sud-coréenne , saoudienne , égyptienne , mexicaine , des Émirats arabes unis et américaine . Conçu initialement comme arme de défense rapprochée contre les missiles antinavires , le RAM, comme son nom l'indique, effectue un roulis en vol. Son système de poursuite radiofréquence utilise un interféromètre à deux antennes capable de mesurer l'interférence de phase des ondes électromagnétiques dans un seul plan ; le roulis constant lui permet de balayer la zone dans toutes les directions. De plus, ce roulis ne nécessite qu'une seule paire de plans canards de direction. , il s'agit du seul missile de l'US Navy à fonctionner de cette manière.

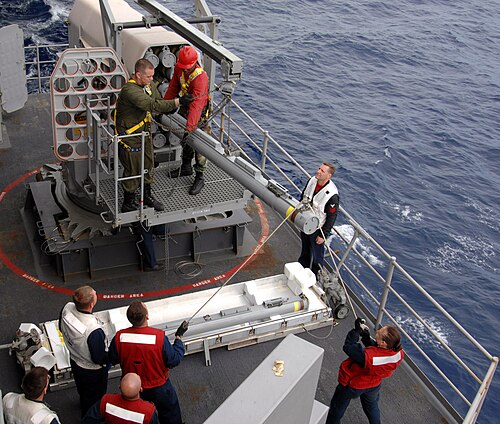

Les missiles Rolling Airframe Missiles, associés au système de lancement de missiles guidés Mark 49 (GMLS) et aux équipements de soutien, constituent le système d'arme de missiles guidés RAM Mk 31 (GMWS). Le lanceur de missiles guidés Mk-144 (GML) pèse . L'arme d'origine ne peut pas utiliser ses propres capteurs avant le tir ; elle doit donc être intégrée au système de combat du navire, qui la dirige vers les cibles. Sur les navires américains, elle est intégrée au système de défense antimissile de surface AN/SWY-2 (SDSMS) et aux systèmes de combat basés sur le système d'autodéfense navale (SSDS) Mk 1 ou Mk 2. Le SeaRAM, une variante de lanceur équipée de capteurs indépendants dérivés du Vulcan Phalanx CIWS , est en cours d'installation sur les navires de combat littoral de la classe Independence et sur certains
Le RIM-116 a été développé par les divisions Pomona et Valley Systems de General Dynamics dans le cadre d'un accord signé en juillet 1976 avec le Danemark et l'Allemagne de l'Ouest (l'activité missiles de General Dynamics a ensuite été rachetée par Hughes Aircraft et fait aujourd'hui partie de Raytheon ). Le Danemark s'est retiré du programme, mais l' US Navy y a adhéré en tant que partenaire principal. Le lanceur Mk 49 a été évalué à bord du destroyer
à la fin des années 1980. Les 30 premiers missiles ont été construits au cours de l'exercice fiscal 1985 et sont devenus opérationnels le 14 novembre 1992 à bord de
. Le SeaRAM a été développé en réponse aux préoccupations concernant les performances des systèmes à canons face aux missiles antinavires supersoniques modernes rasant la surface de la mer. Il a été conçu comme un système d'autodéfense complémentaire au Phalanx. Le RIM-116 est en service sur plusieurs navires de guerre américains et 30 navires de guerre allemands. Tous les nouveaux navires de guerre de la marine allemande seront équipés du RAM, comme la corvette moderne Les navires équipés de lanceurs RAM sont les suivants : la marine grecque a doté ses nouvelles vedettes d'attaque rapide Super Vita (également connues sous le nom de classe Roussen ) et ses frégates FDI du système RAM. La Corée du Sud a signé des contrats de production sous licence pour ses navires d'assaut amphibie KDX-II , KDX-III et s. L'US Navy prévoit d'acquérir environ 1 600 missiles RAM et 115 lanceurs pour équiper 74 navires. Ce missile est actuellement en service à bord des porte-avions porte-avions s, navire d'assaut amphibie s, navire d'assaut amphibie navires de transport amphibie navires de débarquement s, navire de débarquement de et les navires de combat littoral de classe Freedom (LCS). La version originale du missile, appelée Block 0 , est dérivée du missile air-air AIM-9 Sidewinder , dont elle reprend le moteur-fusée , la fusée et l'ogive . Les missiles Block 0 étaient conçus pour se guider initialement sur le rayonnement émis par une cible (comme le radar actif d'un missile antinavire ennemi ), puis pour utiliser un autodirecteur infrarouge dérivé de celui du missile FIM-92 Stinger pour le guidage terminal. Lors des tirs d'essai, les missiles Block 0 ont atteint un taux de réussite supérieur à 95 %. Le Block 1 (RIM-116B) est une version améliorée du missile RAM, dotée d'un système de guidage infrarouge lui permettant d'intercepter des missiles n'émettant aucun signal radar . Les capacités de guidage radar du Block 0 sont conservées. Le Block 2 (RIM-116C) est une version améliorée du missile RAM, conçue pour contrer plus efficacement les missiles antinavires plus manœuvrables grâce à un système d'actionneurs de contrôle indépendants sur quatre axes, un moteur-fusée de 15,8 cm (6,25 pouces ) de diamètre, un autodirecteur radiofréquence passif amélioré, des composants modernisés de l'autodirecteur infrarouge et une cinématique avancée. Le 8 mai 2007, l'US Navy a attribué à Raytheon Missile Systems un contrat de développement de 105 millions de dollars. Le développement devait être achevé en décembre 2010. La production initiale à faible intensité (LRIP) a débuté en 2012. Cinquante et un missiles avaient été initialement commandés. Le 22 octobre 2012, le RAM Block 2 a effectué son troisième vol d'essai guidé, tirant deux missiles en salve et atteignant directement la cible, afin de vérifier les capacités de commandement et de contrôle du système, ses performances cinématiques, son système de guidage et les capacités de sa cellule. Raytheon devait livrer 25 missiles Block 2 au cours de la phase d'essais intégrés du programme. Le RAM Block 2 a été livré à l'US Navy en août 2014, et 502 missiles supplémentaires devaient être acquis entre 2015 et 2019. La capacité opérationnelle initiale (COI) du RAM Block 2 a été atteinte le 15 mai 2015. Début 2018, le Département d'État américain a approuvé la vente de RIM-116 Block II à la Marine mexicaine pour une utilisation sur leurs futures frégates de conception Sigma , dont la première a été construite conjointement par Damen Schelde Naval Shipbuilding et lancée en novembre 2018. Lors du salon IndoPacific 2025 à Sydney, un représentant de Raytheon Australia a déclaré à Naval News que le Block 2B était opérationnel et proposé à la Marine royale australienne dans le cadre du programme de modernisation des sous-marins Mogami. Dans le même entretien, il a également indiqué que la portée du Block 2B, telle que divulguée publiquement, était de 10 milles nautiques. En 1998, un protocole d'accord a été signé par les ministères de la Défense allemand et américain afin d'améliorer le système et de lui permettre d'engager des cibles de type HAS ( hélicoptères , avions et surfaces ). La mise à niveau HAS , telle que développée, a nécessité uniquement des modifications logicielles applicables à tous les missiles RAM Block 1. Le système d'arme SeaRAM combine le radar et le système électro-optique du Phalanx CIWS Mk-15 Block 1B (CRDC) avec un lanceur RAM à 11 cellules pour former un système autonome, c'est-à-dire capable d'engager des menaces sans information externe. À l'instar du Phalanx, le SeaRAM peut être installé sur tout type de navire. Grâce à son système de montage commun, le SeaRAM bénéficie de la même facilité d'installation que son homologue à canon. Raytheon précise que le SeaRAM « occupe exactement le même espace au sol que le Phalanx, consomme la même énergie et ne nécessite que des modifications minimales à bord ». En 2008, le premier système SeaRAM a été livré pour être installé sur
. Chaque navire de la classe Independence est équipé d'un système SeaRAM . Fin 2014, la Marine a révélé avoir choisi d'installer le SeaRAM sur ses navires successeurs de la classe LCS ( Small Surface Combatant LCS). À partir de novembre 2015, la Marine a achevé l'installation d'un SeaRAM sur le premier des quatre destroyers patrouille au sein de la 6e flotte américaine . Le SeaRAM équipera le navire de combat de surface multimission (MMSC) de la Marine royale saoudienne basé sur les navires de combat littoral Fonction principale : Missile sol-air Constructeur : Raytheon , Diehl BGT Defence Block 1 Bloc 1A Bloc 2 Le ministère néerlandais de la Défense a annoncé le 14 janvier 2021 qu'il souhaitait acquérir le missile Rolling Airframe pour moderniser plusieurs de ses navires, notamment les navires de débarquement HNLMS Rotterdam et HNLMS Johan de Witt , le navire de soutien HNLMS Karel Doorman et ses nouvelles frégates de lutte anti-sous-marine. Le gouvernement canadien a publié, le 28 juin 2024, lors de l'annonce des CAMM précédemment sélectionné pour le rôle de défense rapprochée. La Marine royale australienne utilisera le SeaRAM comme CIWS de sa frégate polyvalente et envisage d'introduire le RAM pour remplacer le Phalanx en service, les frégates de classe Hunter étant les premiers nouveaux bâtiments de combat à être équipés du lanceur Mk144 dès le départ. Développement
Service
Marine américaine
Variantes
Bloc 0
Bloc 1
Bloc 2
Bloc 2B
Mode HAS
SeaRAM
Caractéristiques générales
Opérateurs
Opérateurs actuels
futurs opérateurs
