Worldlex Wiki Le Teletype Modèle 33 est un téléscripteur électromécanique conçu pour une utilisation bureautique légère. Le terminal Modèle 33 de Teletype Corporation , lancé en 1963, fut l'un des terminaux les plus populaires du secteur des communications de données jusqu'à la fin des années 1970. Plus d'un demi-million d'exemplaires furent fabriqués jusqu'en 1975, et le 500 000e fut plaqué or et exposé. Cent mille autres furent produits au cours des 18 mois suivants, et le numéro de série 600 000, fabriqué à l'occasion du bicentenaire des États-Unis , fut peint en rouge, blanc et bleu et exposé à travers le pays. Le modèle 33 fut l'un des premiers produits à utiliser la nouvelle méthode d'encodage de caractères ASCII normalisée , publiée pour la première fois en 1963. Un téléscripteur similaire, le modèle 32, utilisait l'ancien code Baudot à cinq bits, déjà bien établi . Grâce à son prix abordable et à sa compatibilité avec l'ASCII, le modèle 33 connut une large diffusion, et le grand nombre de téléscripteurs vendus influença fortement plusieurs normes de facto qui se développèrent au cours des années 1960. Le modèle 33 coûtait à l'origine environ 1 000 $ terminaux informatiques du milieu des années 1960, tels que le Friden Flexowriter et l' IBM 1050. En 1976, une nouvelle imprimante RO modèle 33 coûtait environ 600 $ (l'équivalent de DECwriter de Digital Equipment Corporation . Il est moins robuste et coûte moins cher que les modèles Teletype précédents. La Teletype Corporation a commercialisé le modèle 33 en 1963 , après qu'il ait été initialement conçu pour la marine américaine . Le modèle 33 a été produit en trois versions :
Le trigramme « tty » est devenu une abréviation courante et informelle pour « télétype », souvent utilisé pour désigner le principal périphérique d’entrée et de sortie de texte sur de nombreux systèmes informatiques anciens. Cette abréviation est encore utilisée par les radioamateurs et dans la communauté des personnes malentendantes pour désigner les dispositifs d’assistance à la saisie et à la sortie de texte .
Obsolescence
Les premiers terminaux vidéo, comme le Tektronix 4010 , ne furent disponibles qu'à partir de 1970 et coûtaient initialement environ 10 000 $ (l'équivalent de circuits intégrés et de la mémoire à semi-conducteurs plus tard dans cette décennie a permis au prix des terminaux à tube cathodique de chuter rapidement en dessous de celui d'un téléscripteur Teletype.
Les terminaux passifs, tels que l' ADM-3 (1975) , un modèle économique, ont commencé à concurrencer les terminaux télétypes. Ces terminaux vidéo basiques, capables uniquement d'afficher et de faire défiler des lignes de texte, étaient souvent appelés télétypes numériques (« TTY numériques »), par analogie avec les imprimantes télétypes. Des terminaux vidéo plus performants, comme le VT52 (1975), l' ADM-3A (1976) et le VT100 (1978) de Digital Equipment Corporation , pouvaient communiquer beaucoup plus rapidement que les imprimantes électromécaniques et permettaient l'utilisation d'un éditeur de texte en plein écran sans générer de grandes quantités de documents imprimés. Au milieu des années 1970, les télétypes ont été progressivement remplacés dans les nouvelles installations par des imprimantes matricielles et des terminaux vidéo beaucoup plus rapides. (Un télétype défectueux est un élément important de l'intrigue du film de science-fiction de 1971, La Variété Andromède).
En raison de la baisse des ventes, Teletype Corporation a arrêté la production du modèle 33 en 1981. Certains sont restés en service, comme dans le cadre d'un projet scientifique en Australie, où l'un d'eux a été connecté à une ionosonde de phase (pour étudier l' ionosphère ) jusqu'en 1984.
Informations techniques
L'objectif de conception du modèle 33 était de créer une machine compacte, compatible avec le matériel de bureau de l'époque et fonctionnant en moyenne jusqu'à deux heures par jour. Conçue pour un usage léger, cette machine nécessitait un réglage par barres et leviers métalliques, contrairement aux téléscripteurs Teletype précédents qui s'effectuaient par vis. De nombreuses pièces du modèle 33 n'ont subi aucun traitement thermique . Le châssis est en métal moulé sous pression , mais des vis autotaraudeuses ont été utilisées, ainsi que des pièces s'emboîtant sans boulonnage.

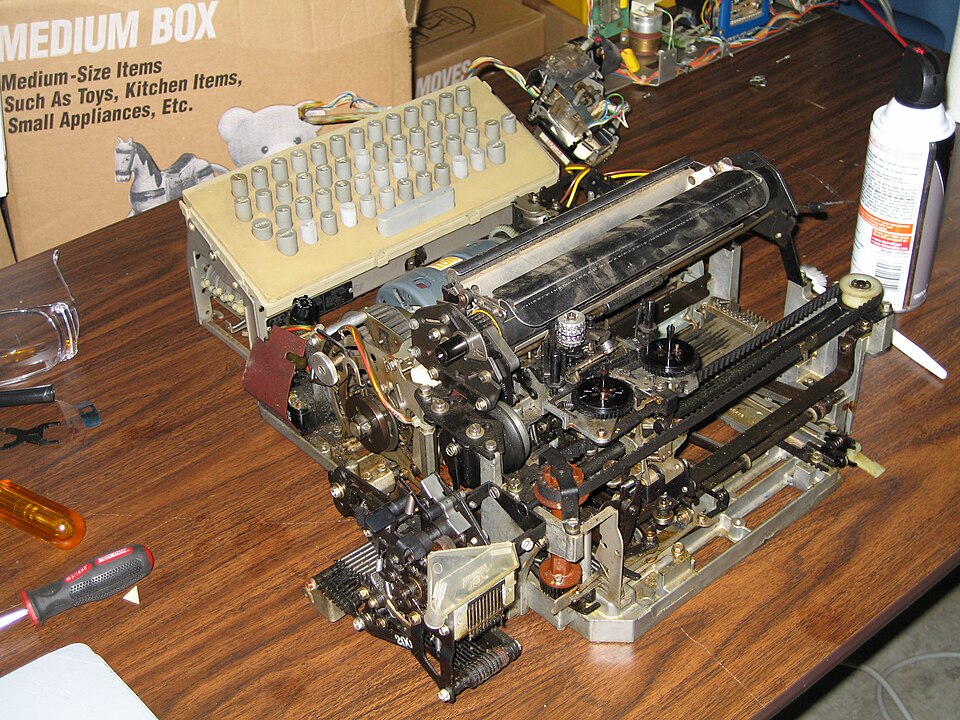

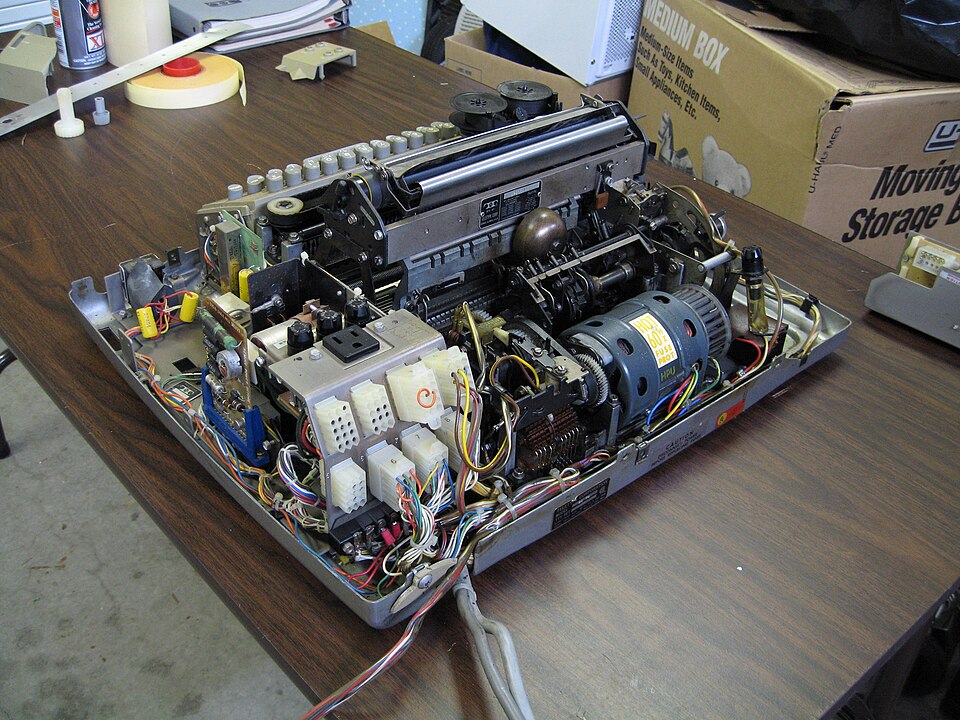

L'ensemble du mécanisme est actionné mécaniquement par un unique moteur électrique, situé à l'arrière. Ce moteur fonctionne en continu tant que l'alimentation est branchée, générant un bourdonnement caractéristique et un léger cliquetis dû à ses vibrations. Le niveau sonore augmente considérablement lorsque les mécanismes d'impression ou de bande magnétique sont en fonctionnement. Des bruits similaires sont devenus emblématiques des sons d'une agence de presse ou d'un terminal informatique en activité. Une sonnerie mécanique, activée par le code 07 (Contrôle-G, également appelé BEL ), permet d'attirer l'attention en cas de besoin.
Le télétype modèle 33, support compris, mesure ampères sous 115 V CA à 60 Hz. Les conditions d'utilisation recommandées sont une température de 4 à 43 Les rubans encreurs en nylon ont une largeur
options de ruban adhésif en papier

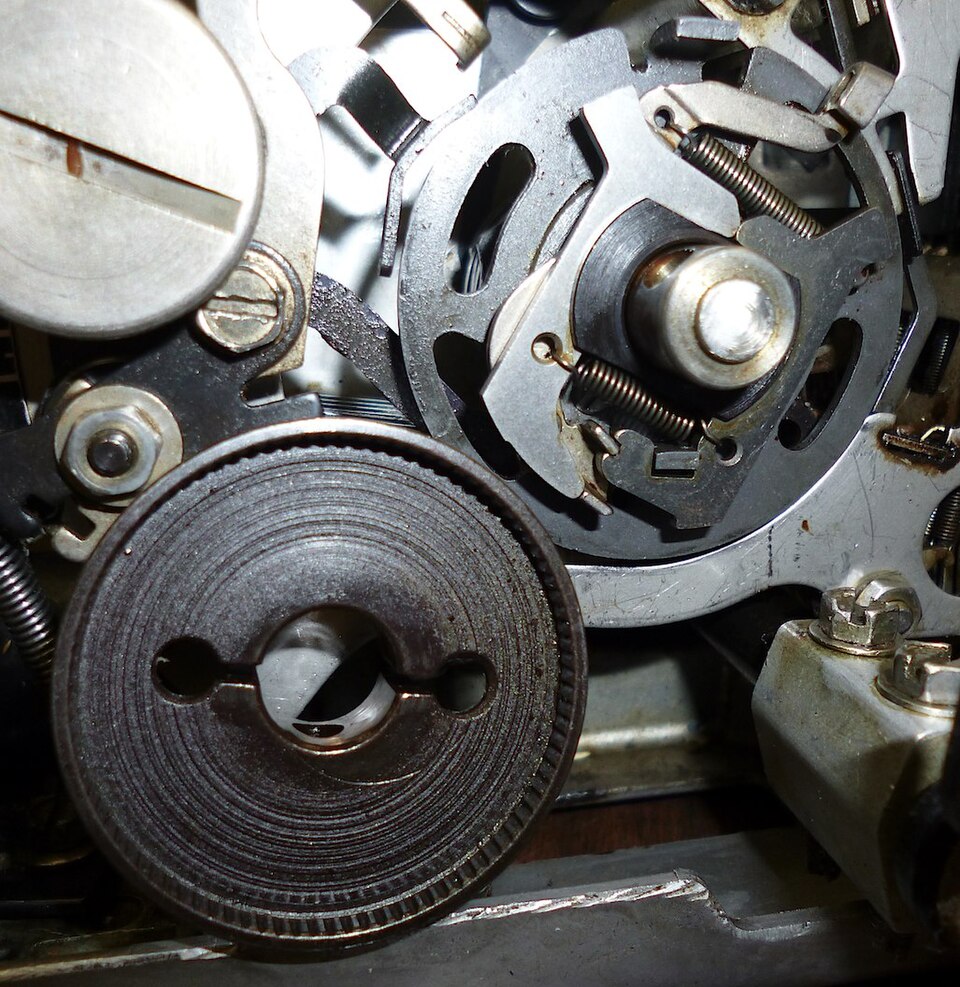

Par souci d'économie, les mécanismes optionnels de lecture de bande perforée dépendaient des mécanismes du clavier et de l'imprimante. L'interface entre le lecteur de bande et le reste du terminal est entièrement mécanique : l'alimentation, l'horloge et huit bits de données (appelés « intelligence » par Teletype) sont transmis en parallèle par des leviers métalliques. La configuration des options sélectionnables par l'utilisateur (comme la parité ) s'effectue à l'aide de clips mécaniques qui actionnent différents leviers. La détection des perforations par le lecteur de bande est réalisée par des broches métalliques qui vérifient mécaniquement leur présence ou leur absence. Le lecteur et la perforatrice de bande peuvent traiter des données de huit bits, ce qui permet d'utiliser efficacement ces appareils pour télécharger ou téléverser des données binaires vers des ordinateurs.
Les premiers modèles de téléscripteurs, comme le modèle 28 ASR, permettaient à l'utilisateur de perforer une bande tout en transmettant indépendamment une bande déjà perforée, ou de perforer une bande tout en imprimant autre chose. L'utilisation indépendante du perforateur et du lecteur de bande papier n'est pas possible avec le modèle 33 ASR.
La perforatrice de ruban adhésif nécessitait du ruban de papier huilé pour lubrifier son mécanisme. Un réceptacle transparent et amovible pour les résidus de papier se trouvait sous la perforatrice et devait être vidé périodiquement.
Impression
Le mécanisme d'impression est généralement conçu pour une vitesse maximale de dix caractères par seconde, soit 100 mots par minute (m/min), mais d'autres vitesses plus lentes étaient disponibles : 60 m/min, 66 m/min, 68,2 m/min et 75 m/min. De nombreuses polices de caractères sont également proposées. Le catalogue des pièces détachées Teletype recensait 69 options d'éléments typographiques disponibles pour le modèle 33, installés en usine (les changements fréquents d'éléments typographiques sur le terrain étant peu pratiques). L'élément typographique, appelé « roue à caractères » dans les manuels techniques de Teletype, est cylindrique et comporte des caractères disposés sur quatre niveaux de 16 caractères chacun, permettant ainsi l'impression de 64 caractères. Le caractère à imprimer est sélectionné en faisant tourner la roue à caractères dans le sens horaire ou antihoraire, puis en la relevant ou en l'abaissant. Il faut ensuite frapper la roue à caractères avec un maillet rembourré, ce qui projette l'élément contre le ruban encreur et le papier.
Le modèle 33 imprime sur du papier de 220 mm de large système d'entraînement par tracteur . Il imprime à un espacement fixe de 10 caractères par pouce et prend en charge les lignes de 74 caractères , bien que 72 caractères soient plus couramment mentionnés
Clavier
Le clavier du modèle 33 génère le code ASCII à sept bits, également connu sous le nom d'alphabet télégraphique international CCITT n° 5, avec un bit de parité (paire) et deux bits d'arrêt, avec un débit de symboles de 110 bauds , mais il ne prend en charge qu'un sous -ensemble de majuscules de ce code ; il ne prend pas en charge les lettres minuscules ni les caractères ` , { , | , } , et ~ . semi-duplex , où les signaux du clavier sont envoyés au mécanisme d'impression, de sorte que les caractères sont imprimés au fur et à mesure de leur saisie ( écho local ), soit en mode duplex intégral , où les signaux du clavier sont envoyés uniquement à la ligne de transmission, et le récepteur doit renvoyer le caractère au modèle 33 pour qu'il soit imprimé ( écho distant ). Le réglage d'usine est en mode semi-duplex, mais l'utilisateur peut le modifier en mode duplex intégral.
Réponse et fonctionnement sans surveillance

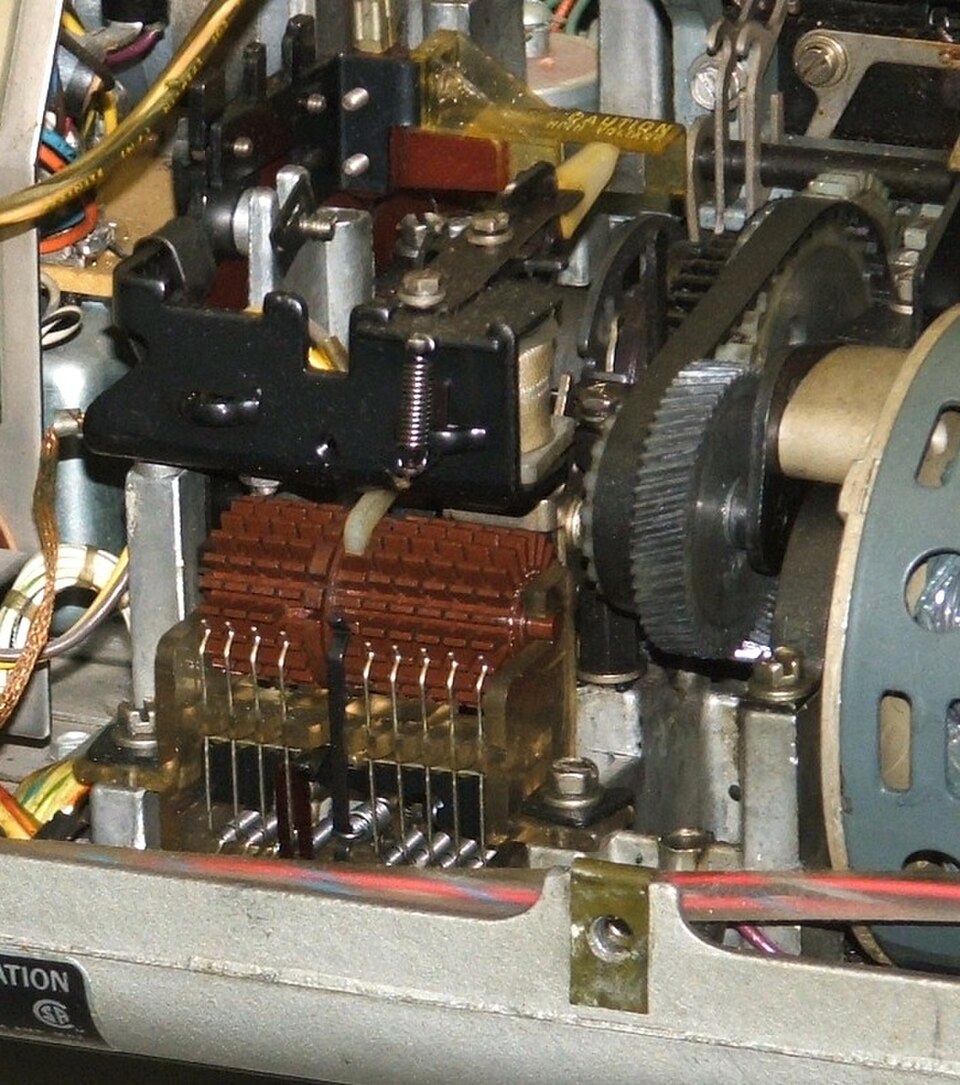

Le téléscripteur modèle 33 est doté d'un mécanisme de réponse généralement utilisé sur les réseaux commutés tels que le service d'échange de téléscripteurs (TWX). Au début du message, l'émetteur peut transmettre un caractère d'interrogation ou un code WRU (« qui êtes-vous »), et le destinataire déclenche automatiquement une réponse, encodée sur un tambour rotatif préprogrammé par rupture de languettes. Le tambour de réponse du destinataire tourne et envoie un code d'identification unique à l'émetteur, lui permettant ainsi de vérifier la connexion avec le destinataire. Le code WRU peut également être envoyé à la fin du message. Une réponse correcte confirme que la connexion est restée ininterrompue pendant toute la transmission. Pour terminer la transmission, l'opérateur de l'émetteur appuie sur le bouton de déconnexion.
Le poste de réception peut également être configuré pour fonctionner sans intervention de l'opérateur. Comme les messages étaient souvent envoyés à destination en traversant plusieurs fuseaux horaires, il était courant d'envoyer un message à un endroit où le poste de réception fonctionnait dans un bureau fermé et sans personnel la nuit. Cela permettait également de profiter des tarifs de télécommunication plus bas pour les messages non urgents envoyés en dehors des heures de pointe.
Le seul moteur électrique de la machine doit rester en marche en permanence lorsqu'une utilisation sans surveillance est prévue et est conçu pour supporter de nombreuses heures de fonctionnement au ralenti. Le moteur porte une étiquette d'avertissement « CHAUD », clairement visible une fois le capot retiré.
interface de communication
Le module de communication du modèle 33 est appelé unité de contrôle d'appel (CCU) et occupe l'espace à droite du clavier et de l'imprimante. Différents types de CCU étaient disponibles ; la plupart fonctionnaient sur le réseau téléphonique et comportaient les commandes utilisateur nécessaires. Parmi les variantes, on trouvait un cadran rotatif , la signalisation DTMF ou un coupleur acoustique pour un combiné téléphonique de taille et de forme standard était également disponible.
Un autre type d'unité de commande de terminal (CCU) est appelé « Computer Control Private Line » (Ligne privée de commande informatique). Fonctionnant sur une boucle de courant locale de 20 mA , elle constituait le protocole série standard de facto pour les terminaux informatiques avant l'avènement de la signalisation RS-232 . Les CCU « Ligne privée » possédaient un panneau vierge, sans commandes ni affichage, car le terminal pouvait être câblé de manière semi-permanente à l'ordinateur ou à un autre appareil situé à l'extrémité de la ligne de communication.
Machines associées
code Baudot .
modèle 28 , robuste . Le modèle 35 de base est monté dans une console gris clair de la même largeur que le modèle 33, tandis que le modèle 35 ASR, avec perforateur et lecteur de bande mécanique à huit trous, est installé dans une console environ deux fois plus large.
Le lecteur de bande est monté séparément du mécanisme de perforation de l'imprimante, sur le côté gauche de la console. Derrière lui se trouve un plateau pour ranger un manuel, des feuilles de papier ou divers accessoires. À droite du clavier se trouve un panneau pouvant accueillir, en option, un sélecteur rotatif ou des touches DTMF pour établir une connexion à un réseau par ligne téléphonique.
Le capot de l'imprimante des modèles plus récents est également doté de matériaux d'insonorisation , ce qui rend le modèle 35 légèrement plus silencieux que le modèle 33 lors de l'impression et de la perforation de bandes de papier. Toutes les versions du modèle 35 sont équipées d'un porte-copies sur le capot, facilitant ainsi la transcription de documents écrits.
Le télétype modèle 35 est mentionné comme étant utilisé dans « l'expérience un », dans le premier RFC , RFC 1. Le modèle 35 était largement utilisé Computer History Museum (CHM) de Mountain View, en Californie, l'a qualifié d'« omniprésent » mini-ordinateurs et les IMP afin d'envoyer et de recevoir des messages texte sur le tout premier ARPANET , qui a ensuite évolué vers Internet .
Le modèle 38 (ASR-38) était conçu de manière similaire au modèle 33 ASR et possédait toutes ses capacités de frappe, auxquelles s'ajoutaient des fonctionnalités supplémentaires. Un ruban encreur bicolore et des codes de contrôle ASCII additionnels permettaient une commutation automatique entre l'impression en rouge et en noir. Un clavier étendu et des éléments de frappe adaptés prenaient en charge l'impression en majuscules et en minuscules, ainsi que quelques caractères spéciaux. Un plateau d'entraînement à picots plus large et un mécanisme de frappe plus performant permettaient d'imprimer 132 colonnes sur du papier en accordéon , ce qui rendait le format d'impression similaire à celui des imprimantes IBM 1403 , alors standard dans l'industrie .
Les systèmes Teletype plus onéreux étaient équipés de lecteurs de bande papier utilisant des capteurs optiques pour détecter la présence ou l'absence de perforations sur la bande. Ces lecteurs pouvaient fonctionner à des vitesses bien plus élevées (plusieurs centaines de caractères par seconde). Des perforatrices plus sophistiquées, capables d'atteindre des vitesses légèrement supérieures, étaient également disponibles ; la perforatrice DRPE de Teletype pouvait fonctionner jusqu'à 240 caractères par seconde.
impact historique
- L'ASCII a été utilisé commercialement pour la première fois en 1963 comme code téléscripteur à sept bits pour le service d'échange de téléscripteurs (TWX) de l' American Telephone and Telegraph utilisant des téléscripteurs Teletype modèle 33.
- La série Teletype Model 33 a joué un rôle important dans le développement et l'interprétation des caractères du code ASCII. En particulier, les affectations de la machine Teletype Model 33 pour les codes 17 (Control-Q, DC1, également connu sous le nom de XON) et 19 (Control-S, DC3, également connu sous le nom de XOFF) sont devenues des normes de facto .
- Le langage de programmation BASIC a été conçu pour être écrit et édité sur un télétype modèle 33 à faible vitesse. La lenteur du télétype modèle 33 a influencé l'interface utilisateur des systèmes d'exploitation pour mini-ordinateurs, notamment UNIX .Bill Gates de faire sa première expérience informatique.
- En 1965, les professeurs de psychologie de l'université Stanford, Patrick Suppes et Richard C. Atkinson , dans le cadre du programme pilote d' enseignement assisté par ordinateur , ont expérimenté l'utilisation d'ordinateurs pour fournir des exercices d'arithmétique et d'orthographe via des télétypes et des coupleurs acoustiques aux élèves du primaire du district scolaire unifié de Palo Alto en Californie et ailleurs.
- En 1971, Ray Tomlinson a choisi le symbole « @ » sur son clavier Teletype Model 33 ASR pour l'utiliser dans les adresses électroniques du réseau .
- Les ports série des systèmes de type Unix sont nommés /dev/tty... , abréviation de « Teletype ».
