Processeur Intel Core

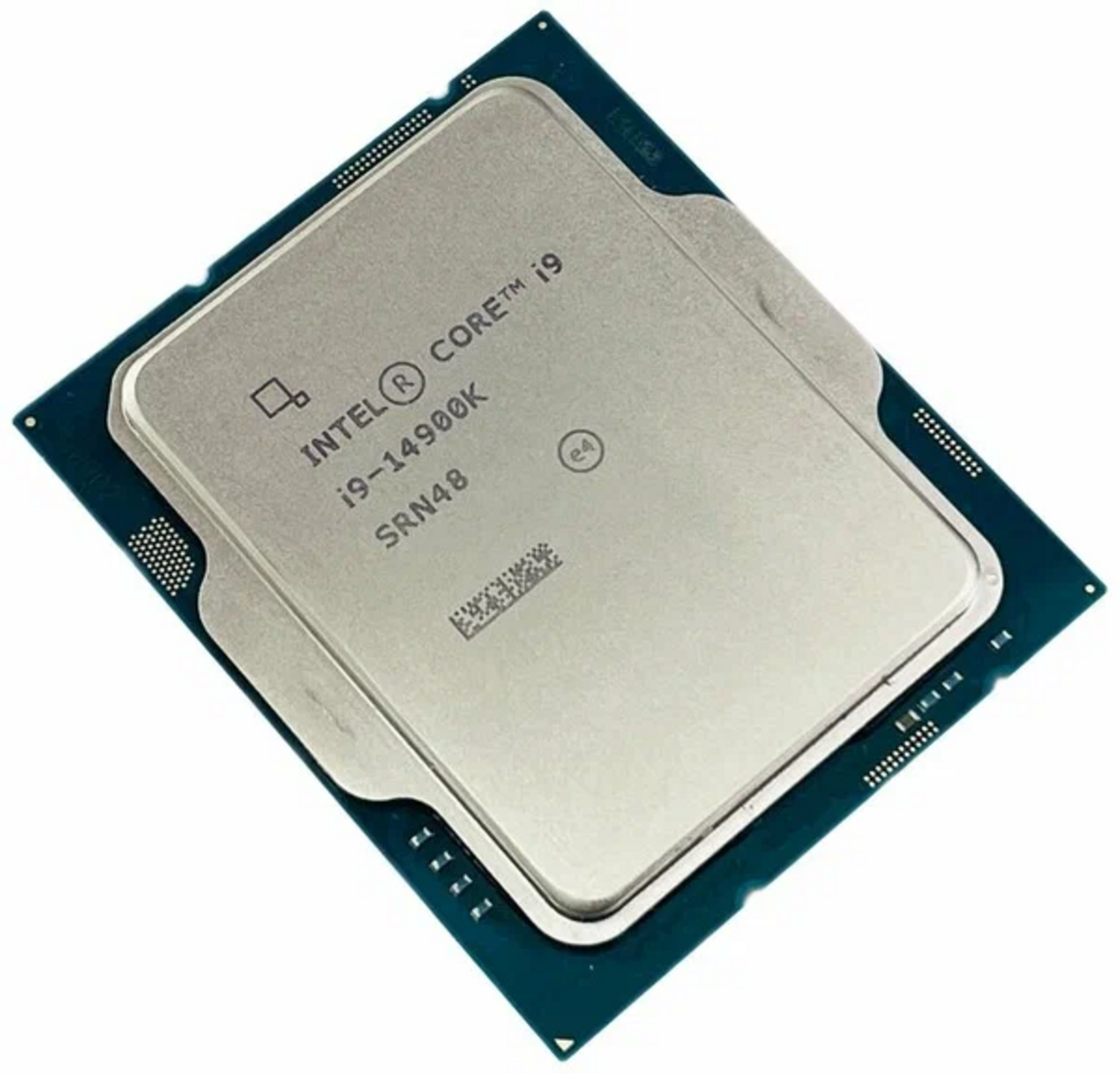

Un modèle phare, l'Intel Core i9-14900K Intel Core est une gamme de processeurs multicœurs (à l'exception des Core Solo et Core 2 Solo) destinés aux marchés des ordinateurs de m...

Worldlex WikiFrancaisLecture gratuite

Intel Core est une gamme de processeurs multicœurs (à l'exception des Core Solo et Core 2 Solo) destinés aux marchés des ordinateurs de milieu de gamme , embarqués, de station de travail, haut de gamme et amateurs commercialisés par Intel Corporation . Ces processeurs ont remplacé les processeurs Pentium de milieu et haut de gamme existants au moment de leur introduction, déplaçant le Pentium vers l'entrée de gamme. Des versions identiques ou plus performantes des processeurs Core sont également vendues sous le nom de processeurs Xeon pour les marchés des serveurs et des stations de travail .

La gamme Core a été lancée en janvier 2006 en tant que gamme exclusivement destinée aux mobiles, composée de modèles à un ou deux cœurs. Elle a ensuite été remplacée plus tard en juillet par la gamme Core 2, qui comprenait des processeurs pour ordinateurs de bureau et mobiles avec jusqu'à quatre cœurs et introduisait la prise en charge 64 bits.

Depuis 2008, Intel a commencé à introduire les gammes de processeurs Core i3, Core i5, Core i7 et Core i9, succédant au Core 2.

Un nouveau système de dénomination a fait ses débuts en 2023, composé de Core 3, Core 5 et Core 7 pour les processeurs grand public, et de Core Ultra 5, Core Ultra 7 et Core Ultra 9 pour les processeurs haut de gamme « premium ».

Aperçu

Bien qu'Intel Core soit une marque qui ne promet aucune cohérence ou continuité interne, les processeurs de cette famille sont, pour la plupart, globalement similaires.

Les premiers produits à recevoir cette désignation furent les processeurs Core Solo et Core Duo Yonah pour mobiles issus de l' arbre de conception Pentium M , fabriqués en 65 nm et commercialisés en janvier 2006. Leur conception est sensiblement différente de celle du reste du groupe de produits Intel Core, car ils sont dérivés de la lignée Pentium Pro qui a précédé le Pentium 4 .

Le premier processeur Intel Core pour PC de bureau, et membre typique de la famille, est issu de l' itération Conroe , une conception à double cœur de 65 nm commercialisée en juillet 2006, basée sur la microarchitecture Intel Core avec des améliorations substantielles en termes d'efficacité et de performances microarchitecturales, surpassant le Pentium 4 dans tous les domaines (ou presque), tout en fonctionnant à des fréquences d'horloge considérablement plus basses. Le maintien d'un nombre élevé d'instructions par cycle (IPC) sur un moteur d'exécution désordonné profondément canalisé et doté de ressources est resté depuis lors une constante du groupe de produits Intel Core.

La nouvelle avancée substantielle dans la microarchitecture est venue avec l'introduction du processeur de bureau Bloomfield 45 nm en novembre 2008 sur l' architecture Nehalem , dont le principal avantage provenait de systèmes d'E/S et de mémoire repensés dotés du nouveau Intel QuickPath Interconnect et d'un contrôleur de mémoire intégré prenant en charge jusqu'à trois canaux de mémoire DDR3 .

Les améliorations de performances ultérieures ont eu tendance à apporter des ajouts plutôt que des changements profonds, comme l'ajout des extensions de jeu d'instructions Advanced Vector Extensions (AVX) à Sandy Bridge , publié pour la première fois sur 32 nm en janvier 2011. Le temps a également apporté un meilleur support pour la virtualisation et une tendance vers des niveaux plus élevés d'intégration système et de fonctionnalité de gestion (et avec cela, des performances accrues) grâce à l'évolution continue d'installations telles que la technologie Intel Active Management Technology (iAMT).

En 2017, la marque Core comprenait quatre gammes de produits : le i3 d'entrée de gamme, le i5 grand public, le i7 haut de gamme et le i9 « pour les passionnés ». Le Core i7 a été introduit en 2008, suivi du i5 en 2009 et du i3 en 2010. Les premiers modèles Core i9 sont sortis en 2017.

En 2023, Intel a annoncé qu'il supprimerait le surnom « i » de la marque de son processeur, le remplaçant par « Core 3/5/7/9 ». La société introduirait également la marque « Ultra » pour les processeurs haut de gamme. Le nouveau schéma de dénomination a fait ses débuts avec le lancement des processeurs Raptor Lake-U Refresh et Meteor Lake en 2024, utilisant la marque « Core 3/5/7 » pour les processeurs grand public et la marque « Core Ultra 5/7/9 » pour les processeurs haut de gamme « premium ».

Logos des sous-marques Intel Core, de 2020 (coïncidant avec la sortie de sa 11e génération) à 2023

•
  Logo du processeur Intel Core i3
•
  Logo du processeur Intel Core i5
•
  Logo du processeur Intel Core i7
•
  Logo du processeur Intel Core i9

La marque Core d'origine fait référence aux processeurs x86 double cœur mobiles 32 bits d'Intel , qui étaient dérivés des processeurs de marque Pentium M. La famille de processeurs utilisait une version améliorée de la microarchitecture P6 . Elle est apparue parallèlement à la microarchitecture NetBurst (Intel P68) de la marque Pentium 4 et était un précurseur de la microarchitecture Core 64 bits des processeurs de marque Core 2. La marque Core avait deux branches : le Duo (double cœur) et le Solo (monocœur, qui a remplacé le processeur mobile monocœur de marque Pentium M).

Intel a lancé la marque Core le 6 janvier 2006, avec la sortie du processeur Yonah 32 bits , le premier processeur mobile à double cœur (faible consommation) d'Intel. Sa configuration à double cœur ressemblait beaucoup à deux processeurs Pentium M interconnectés , conditionnés sous la forme d'une seule puce de silicium ( IC ). Par conséquent, la microarchitecture 32 bits des processeurs de marque Core, contrairement à son nom, avait plus en commun avec les processeurs de marque Pentium M qu'avec la microarchitecture Core 64 bits ultérieure des processeurs de marque Core 2. Malgré un effort majeur de changement de marque d' Intel à partir de janvier 2006, certaines entreprises ont continué à commercialiser des ordinateurs avec le cœur Yonah marqué comme Pentium M.

La série Core est également le premier processeur Intel utilisé dans un ordinateur Apple Macintosh . Le Core Duo était le processeur de la première génération de MacBook Pro , tandis que le Core Solo est apparu dans la gamme Mac Mini d'Apple . Le Core Duo a marqué le début du passage d'Apple aux processeurs Intel sur toute la gamme Mac.

En 2007, Intel a commencé à commercialiser les processeurs Yonah destinés aux ordinateurs mobiles grand public sous le nom de Pentium Dual-Core , à ne pas confondre avec les processeurs de bureau à microarchitecture Core 64 bits également appelés Pentium Dual-Core.

Septembre 2007 et le 4 janvier 2008 ont marqué l'arrêt d'un certain nombre de processeurs de marque Core , notamment plusieurs produits Core Solo, Core Duo, Celeron et un Core 2 Quad.

Le processeur Intel Core Solo (code produit 80538) utilise la même matrice à deux cœurs que le Core Duo, mais ne comporte qu'un seul cœur actif . En fonction de la demande, Intel peut également simplement désactiver l'un des cœurs pour vendre la puce au prix du Core Solo, ce qui nécessite moins d'efforts que de lancer et de maintenir une gamme distincte de processeurs qui n'ont physiquement qu'un seul cœur. Intel avait déjà utilisé la même stratégie avec le processeur 486 , les premiers processeurs 486SX ayant en fait été fabriqués sous le nom de processeurs 486DX mais avec le FPU désactivé.

Intel Core Duo (code produit 80539) se compose de deux cœurs sur une seule puce, d'un cache L2 de 2 Mo partagé par les deux cœurs et d'un bus arbitre qui contrôle à la fois le cache L2 et l'accès au FSB (bus frontal) .

Le successeur de Core est la version mobile de la gamme de processeurs Core 2 basée sur la microarchitecture Core, sortie le 27 juillet 2006. La sortie de la version mobile d'Intel Core 2 marque la réunification des gammes de produits de bureau et mobiles d'Intel, car les processeurs Core 2 ont été lancés pour les ordinateurs de bureau et les ordinateurs portables, contrairement aux premiers processeurs Intel Core qui étaient destinés uniquement aux ordinateurs portables (bien qu'ils aient été utilisés dans certains petits formats et ordinateurs de bureau tout-en-un, comme l' iMac et le Mac Mini ).

Contrairement au Core d'origine, le processeur Intel Core 2 est un processeur 64 bits, prenant en charge la technologie Intel Extended Memory 64 (EM64T). Une autre différence entre le Core Duo d'origine et le nouveau Core 2 Duo est l'augmentation de la quantité de cache de niveau 2. Le nouveau Core 2 Duo a triplé la quantité de cache embarqué à 6 Mo. Le Core 2 a également introduit une variante de performance à quatre cœurs pour les puces à un et deux cœurs, la marque Core 2 Quad, ainsi qu'une variante pour les passionnés, le Core 2 Extreme. Les trois puces sont fabriquées en lithographie 65 nm , et en 2008, en lithographie 45 nm et prennent en charge des vitesses de bus côté avant allant de 533 MT/s à 1,6 GT/s. De plus, le rétrécissement de la matrice de 45 nm de la microarchitecture Core ajoute la prise en charge de SSE4.1 à tous les microprocesseurs Core 2 fabriqués en lithographie 45 nm, augmentant ainsi la vitesse de calcul des processeurs.

Le Core 2 Solo, introduit en septembre 2007, est le successeur du Core Solo et est disponible uniquement en tant que processeur mobile à très faible consommation avec une puissance de conception thermique de 5,5 W. La série U2xxx originale « Merom-L » utilisait une version spéciale de la puce Merom avec le numéro CPUID 10661 (modèle 22, stepping A1) qui n'avait qu'un seul cœur et était également utilisée dans certains processeurs Celeron. Les SU3xxx ultérieurs font partie de la gamme de processeurs CULV d'Intel dans un boîtier μFC-BGA 956 plus petit mais contiennent la même puce Penryn que les variantes à double cœur, avec l'un des cœurs désactivé pendant la fabrication.

La majorité des variantes de processeurs Core 2 pour ordinateurs de bureau et mobiles sont des Core 2 Duo avec deux cœurs de processeur sur une seule puce Merom , Conroe , Allendale , Penryn ou Wolfdale . Ceux-ci sont disponibles dans une large gamme de performances et de consommation d'énergie, à commencer par les versions relativement lentes à très faible consommation Uxxxx (10 W) et à faible consommation Lxxxx (17 W), jusqu'aux versions mobiles Pxxxx (25 W) et Txxxx (35 W) plus orientées vers les performances et les modèles de bureau Exxxx (65 W). Les processeurs mobiles Core 2 Duo avec un préfixe « S » dans le nom sont produits dans un boîtier μFC-BGA 956 plus petit, ce qui permet de construire des ordinateurs portables plus compacts.

Au sein de chaque ligne, un nombre plus élevé fait généralement référence à de meilleures performances, qui dépendent en grande partie de la fréquence d'horloge du bus frontal et du cœur et de la quantité de cache de second niveau, qui sont spécifiques au modèle. Les processeurs Core 2 Duo utilisent généralement l'intégralité du cache L2 de 2, 3, 4 ou 6 Mo disponible dans l' échelonnement spécifique de la puce, tandis que les versions avec la quantité de cache réduite pendant la fabrication sont vendues pour le marché grand public bas de gamme sous le nom de processeurs Celeron ou Pentium Dual-Core . Comme ces processeurs, certains modèles Core 2 Duo bas de gamme désactivent des fonctionnalités telles que la technologie de virtualisation Intel .

Les processeurs Core 2 Quad sont des modules multipuces constitués de deux matrices similaires à celles utilisées dans le Core 2 Duo, formant un processeur quad-core. Cela permet de doubler les performances d'un processeur double-core à la même fréquence d'horloge dans les scénarios qui tirent parti du multithreading.

Initialement, tous les modèles Core 2 Quad étaient des versions de processeurs de bureau Core 2 Duo, Kentsfield dérivé de Conroe et Yorkfield de Wolfdale, mais plus tard Penryn-QC a été ajouté comme une version haut de gamme du Penryn double cœur mobile.

Les processeurs Xeon 32xx et 33xx sont pour la plupart des versions identiques des processeurs de bureau Core 2 Quad et peuvent être utilisés de manière interchangeable.

Les processeurs Core 2 Extreme sont des versions pour passionnés des processeurs Core 2 Duo et Core 2 Quad, généralement avec une fréquence d'horloge plus élevée et un multiplicateur d'horloge déverrouillé , ce qui les rend particulièrement attractifs pour l'overclocking . Cela ressemble aux processeurs Pentium D antérieurs étiquetés Extreme Edition . Les processeurs Core 2 Extreme ont été commercialisés à un prix beaucoup plus élevé que leur version standard, souvent 999 $ ou plus.

Avec la sortie de la microarchitecture Nehalem en novembre 2008, Intel a introduit un nouveau système de dénomination pour ses processeurs Core. Il existe trois variantes, Core i3, Core i5 et Core i7, mais les noms ne correspondent plus à des caractéristiques techniques spécifiques comme le nombre de cœurs. Au lieu de cela, la marque est désormais divisée en bas de gamme (i3), en passant par le milieu de gamme (i5) et les performances haut de gamme (i7), qui correspondent à trois, quatre et cinq étoiles dans l'Intel Processor Rating d'Intel après les processeurs d'entrée de gamme Celeron (une étoile) et Pentium (deux étoiles). Les caractéristiques communes à tous les processeurs basés sur Nehalem incluent un contrôleur de mémoire DDR3 intégré ainsi que QuickPath Interconnect ou PCI Express et Direct Media Interface sur le processeur remplaçant le bus frontal quadruple pompé vieillissant utilisé dans tous les processeurs Core précédents. Tous ces processeurs ont 256 Ko de cache L2 par cœur, plus jusqu'à 12 Mo de cache L3 partagé. En raison de la nouvelle interconnexion E/S, les chipsets et les cartes mères des générations précédentes ne peuvent plus être utilisés avec les processeurs basés sur Nehalem.

Intel a conçu le Core i3 comme le nouveau processeur bas de gamme de la gamme de performances d'Intel, suite au retrait de la marque Core 2.

Les premiers processeurs Core i3 ont été lancés le 7 janvier 2010.

Le premier Core i3 basé sur Nehalem était basé sur Clarkdale , avec un GPU intégré et deux cœurs. Le même processeur est également disponible sous les formes Core i5 et Pentium, avec des configurations légèrement différentes.

Les processeurs Core i3-3xxM sont basés sur Arrandale , la version mobile du processeur de bureau Clarkdale. Ils sont similaires à la série Core i5-4xx mais fonctionnent à des vitesses d'horloge inférieures et sans Turbo Boost . Selon une FAQ d'Intel, ils ne prennent pas en charge la mémoire à code de correction d'erreur (ECC) . Selon le fabricant de cartes mères Supermicro, si un processeur Core i3 est utilisé avec une plate-forme de chipset de serveur telle que Intel 3400/3420/3450, le processeur prend en charge l'ECC avec UDIMM. Lorsqu'on lui a demandé, Intel a confirmé que, bien que le chipset Intel série 5 ne prenne en charge la mémoire non ECC qu'avec les processeurs Core i5 ou i3, en utilisant ces processeurs sur une carte mère avec des chipsets de la série 3400, il prend en charge la fonction ECC de la mémoire ECC. Un nombre limité de cartes mères d'autres sociétés prennent également en charge l'ECC avec les processeurs Intel Core ix ; l'Asus P8B WS en est un exemple, mais il ne prend pas en charge la mémoire ECC sous les systèmes d'exploitation Windows non-serveur.

Les processeurs Lynnfield Core i5 ont été les premiers à utiliser la microarchitecture Nehalem , introduits le 8 septembre 2009, en tant que variante grand public du précédent Core i7. Les processeurs Lynnfield Core i5 ont un cache L3 de 8 Mo , un bus DMI fonctionnant à 2,5 GT/s et prennent en charge la mémoire DDR3-800/1066/1333 à double canal et ont l'Hyper-threading désactivé. Les mêmes processeurs avec différents ensembles de fonctionnalités (Hyper-threading et autres fréquences d'horloge) activés sont vendus sous les noms de processeurs Core i7-8xx et Xeon série 3400 , qui ne doivent pas être confondus avec les processeurs haut de gamme Core i7-9xx et Xeon série 3500 basés sur Bloomfield . Une nouvelle fonctionnalité appelée Turbo Boost Technology a été introduite qui maximise la vitesse des applications exigeantes, accélérant dynamiquement les performances pour correspondre à la charge de travail.

Après que Nehalem ait reçu une réduction de matrice Westmere de 32 nm , Arrandale , les processeurs mobiles Core i5 à double cœur et son homologue de bureau Clarkdale ont été introduits en janvier 2010, avec les processeurs Core i7-6xx et Core i3-3xx basés sur la même architecture. Les processeurs Arrandale ont une capacité graphique intégrée. Le Core i3-3xx ne prend pas en charge Turbo Boost , le cache L3 des processeurs Core i5-5xx est réduit à 3 Mo, tandis que le Core i5-6xx utilise le cache complet, Clarkdale est vendu sous le nom de Core i5-6xx, avec les processeurs Core i3 et Pentium associés. Il a l'Hyper-Threading activé et le cache L3 complet de 4 Mo.

Selon Intel, « les processeurs et cartes mères de bureau Core i5 ne prennent généralement pas en charge la mémoire ECC » mais les informations sur la prise en charge limitée de la mémoire ECC dans la section Core i3 s'appliquent également aux Core i5 et i7.

La marque Core i7 cible les marchés professionnels et grand public haut de gamme pour les ordinateurs de bureau et portables, et se distingue des marques Core i3 (grand public d'entrée de gamme), Core i5 (grand public) et Xeon (serveur et station de travail).

Lancé fin 2008, Bloomfield a été le premier processeur Core i7 basé sur l'architecture Nehalem. L'année suivante, les processeurs de bureau Lynnfield et les processeurs mobiles Clarksfield ont apporté de nouveaux modèles Core i7 à quatre cœurs basés sur ladite architecture.

Après que Nehalem ait reçu une réduction de matrice Westmere de 32 nm, les processeurs mobiles à double cœur Arrandale ont été introduits en janvier 2010, suivis du premier processeur de bureau à six cœurs Core i7 Gulftown le 16 mars 2010. Le Core i7 standard et l' Extreme Edition sont tous deux annoncés comme cinq étoiles dans le classement des processeurs Intel.

La première génération de Core i7 utilise deux sockets différents : le LGA 1366 conçu pour les ordinateurs de bureau et les serveurs haut de gamme, et le LGA 1156 utilisé dans les ordinateurs de bureau et les serveurs bas et milieu de gamme. Dans chaque génération, les processeurs Core i7 les plus performants utilisent le même socket et la même architecture basée sur QPI que les processeurs Xeon milieu de gamme de cette génération, tandis que les processeurs Core i7 moins performants utilisent le même socket et la même architecture PCIe/DMI/FDI que le Core i5.

« Core i7 » est le successeur de la marque Intel Core 2. Les représentants d'Intel ont déclaré qu'ils avaient l'intention d'utiliser le surnom Core i7 pour aider les consommateurs à décider quel processeur acheter à mesure qu'Intel sortira de nouveaux produits basés sur Nehalem à l'avenir.

Début 2011, Intel a introduit une nouvelle microarchitecture appelée Sandy Bridge . Il s'agit de la deuxième génération de la microarchitecture du processeur Core. Elle a conservé toutes les marques existantes de Nehalem, y compris les Core i3/i5/i7, et a introduit de nouveaux numéros de modèle. L'ensemble initial de processeurs Sandy Bridge comprend des variantes à double et quadruple cœur, qui utilisent toutes une seule matrice de 32 nm pour les cœurs du processeur et du GPU intégré, contrairement aux microarchitectures précédentes. Tous les processeurs Core i3/i5/i7 avec la microarchitecture Sandy Bridge ont un numéro de modèle à quatre chiffres. Avec la version mobile, la puissance de conception thermique ne peut plus être déterminée à partir d'un suffixe d'une ou deux lettres, mais est codée dans le numéro du processeur. À partir de Sandy Bridge, Intel ne distingue plus les noms de code du processeur en fonction du nombre de cœurs, du socket ou de l'utilisation prévue ; ils utilisent tous le même nom de code que la microarchitecture elle-même.

Ivy Bridge est le nom de code de la puce Intel Sandy Bridge à matrice réduite de 22 nm basée sur des transistors tri-gate (« 3D »), introduite en avril 2012.

Lancée le 20 janvier 2011, la gamme de processeurs pour PC de bureau et mobiles Core i3-2xxx remplace directement les modèles Core i3-5xx « Clarkdale » et Core i3-3xxM « Arrandale » de 2010, basés sur la nouvelle microarchitecture. Bien qu'ils nécessitent de nouveaux sockets et chipsets, les fonctionnalités visibles par l'utilisateur du Core i3 restent en grande partie inchangées, notamment l'absence de prise en charge de Turbo Boost et d'AES-NI . Contrairement aux processeurs Celeron et Pentium basés sur Sandy Bridge, la gamme Core i3 prend en charge les nouvelles extensions vectorielles avancées . Ce processeur particulier est le processeur d'entrée de gamme de cette nouvelle série de processeurs Intel.

En janvier 2011, Intel a lancé de nouveaux processeurs Core i5 à quatre cœurs basés sur la microarchitecture « Sandy Bridge » au CES 2011. De nouveaux processeurs mobiles à double cœur et des processeurs de bureau sont arrivés en février 2011.

La gamme de processeurs pour PC de bureau Core i5-2xxx est composée principalement de puces à quatre cœurs, à l'exception du Core i5-2390T à double cœur, et comprend des graphiques intégrés, combinant les caractéristiques clés des gammes Core i5-6xx et Core i5-7xx précédentes. Le suffixe après le numéro de modèle à quatre chiffres désigne le multiplicateur déverrouillé (K), la faible consommation (S) et l'ultra faible consommation (T).

Les processeurs de bureau sont désormais tous dotés de quatre cœurs non SMT (comme le i5-750), à l'exception du i5-2390T. Le bus DMI fonctionne à 5 GT/s.

Les processeurs mobiles Core i5-2xxxM sont tous des puces double cœur et hyper-thread comme la série Core i5-5xxM précédente, et partagent la plupart des fonctionnalités avec cette gamme de produits.

Jusqu'à l'annonce du i9 en 2017, la gamme Core i7 était le haut de gamme des processeurs Intel pour PC de bureau et mobiles. Ses modèles Sandy Bridge disposent de la plus grande quantité de cache L3 et de la fréquence d'horloge la plus élevée. La plupart de ces modèles sont très similaires à leurs petits frères Core i5. Les processeurs mobiles quadricœurs Core i7-2xxxQM/XM suivent les précédents processeurs Core i7-xxxQM/XM « Clarksfield », mais incluent désormais également des graphiques intégrés.

Ivy Bridge est le nom de code d'une gamme de processeurs de « troisième génération » basée sur le procédé de fabrication 22 nm développé par Intel. Les versions mobiles du processeur sont sorties en avril 2012, suivies des versions de bureau en septembre 2012.

La gamme Core-i3-3xxx basée sur Ivy Bridge est une mise à niveau mineure vers la technologie de processus 22 nm et de meilleurs graphiques.

Haswell est la microarchitecture de processeur Core de quatrième génération et a été lancée en 2013.

Broadwell est la cinquième génération de microarchitecture de processeur Core, commercialisée par Intel le 6 septembre 2014 et commercialisée à la fin de la même année. C'est la première à utiliser une puce de 14 nm. De plus, des processeurs mobiles ont été lancés en janvier 2015 et des processeurs Core i5 et i7 pour ordinateurs de bureau ont été lancés en juin 2015.

Processeur de bureau (série DT)

Processeurs mobiles (série U)

Processeurs mobiles (série Y)

Skylake est la sixième génération de microarchitecture de processeur Core et a été lancée en août 2015. Successeur de la gamme Broadwell, il s'agit d'une refonte utilisant la même technologie de processus de fabrication de 14 nm. Cependant, la refonte offre de meilleures performances CPU et GPU et une consommation d'énergie réduite. Intel a également désactivé l'overclocking des processeurs non-K.

Kaby Lake est le nom de code du processeur Core de septième génération, lancé en octobre 2016 (puces mobiles) et en janvier 2017 (puces de bureau). Avec la dernière génération de microarchitecture, Intel a décidé de produire des processeurs Kaby Lake sans utiliser son modèle de fabrication et de conception « tic-tac ». de 14 nanomètres d'Intel .

Construit sur un processus 14 nm amélioré (14FF+), Kaby Lake offre des vitesses d'horloge CPU et des fréquences Turbo plus rapides . Au-delà de ces changements de processus et de vitesse d'horloge, peu de choses ont changé dans l'architecture du processeur par rapport à Skylake , ce qui se traduit par un IPC identique .

Kaby Lake présente une nouvelle architecture graphique pour améliorer les performances des graphiques 3D et de la lecture vidéo 4K . Il ajoute la prise en charge native de High-bandwidth Digital Content Protection 2.2, ainsi que le décodage à fonction fixe des vidéos H.264/MPEG-4 AVC , High Efficiency Video Coding Main et Main10/10 bits et VP9 10 bits et 8 bits. Le codage matériel est pris en charge pour les vidéos H.264/MPEG-4 AVC, HEVC Main10/10 bits et VP9 8 bits. Le codage VP9 10 bits n'est pas pris en charge au niveau matériel. OpenCL 2.1 est désormais pris en charge.

Kaby Lake est la première architecture Core à prendre en charge l'hyper-threading pour les processeurs de bureau de marque Pentium. Kaby Lake est également doté du premier processeur de marque i3 compatible avec l'overclocking.

Caractéristiques communes aux processeurs de bureau Kaby Lake :

• Prise LGA 1151
• Interfaces DMI 3.0 et PCIe 3.0
• Prise en charge de la mémoire double canal dans les configurations suivantes : DDR3L-1600 1,35 V (32 Gio maximum) ou DDR4-2400 1,2 V (64 Gio maximum)
• Un total de 16 voies PCIe
• Les processeurs de marque Core prennent en charge le jeu d'instructions AVX2. Les processeurs de marque Celeron et Pentium ne prennent en charge que SSE4.1/4.2
• Fréquence d'horloge graphique de base de 350 MHz
• Pas de cache L4 (eDRAM).
• Une date de sortie le 3 janvier 2017

Les processeurs Kaby Lake-X sont des versions modifiées des processeurs Kaby Lake-S qui s'intègrent dans le socket LGA 2066. Cependant, ils ne peuvent pas profiter des fonctionnalités uniques de la plateforme.

Coffee Lake est le nom de code de la famille Intel Core de huitième génération et a été lancé en octobre 2017. Pour la première fois dans les dix ans d'histoire des processeurs Intel Core, la génération Coffee Lake présente une augmentation du nombre de cœurs sur l'ensemble de la gamme de processeurs pour ordinateurs de bureau, un facteur important d'amélioration des performances par rapport aux générations précédentes malgré des performances par horloge similaires.

* Les capacités Intel Hyper-Threading permettent à un processeur activé d'exécuter deux threads par cœur physique

Coffee Lake présente en grande partie le même cœur de processeur et les mêmes performances par MHz que Skylake/Kaby Lake. Les fonctionnalités spécifiques à Coffee Lake incluent :

• Après des améliorations similaires au processus 14 nm de Skylake et Kaby Lake, Coffee Lake est le troisième raffinement du processus 14 nm (« 14 nm++ ») et présente un pas de grille de transistor accru pour une densité de courant plus faible et des transistors de fuite plus élevés qui permettent une puissance de crête plus élevée et une fréquence plus élevée au détriment de la surface de la matrice et de la puissance au ralenti.
• Coffee Lake sera utilisé en conjonction avec le chipset de la série 300 et est incompatible avec les anciens chipsets des séries 100 et 200.
• Cache L3 augmenté en fonction du nombre de cœurs
• Augmentation des vitesses d'horloge turbo sur les modèles de processeurs i5 et i7 (augmentées jusqu'à 200 MHz)
• Augmentation de la vitesse d'horloge de l'iGPU de 50 MHz
• Prise en charge de la mémoire DDR4 mise à jour pour 2666 MHz (pour les pièces i5 et i7) et 2400 MHz (pour les pièces i3) ; la mémoire DDR3 n'est plus prise en charge

* Les processeurs Core i3-8100 et Core i3-8350K avec stepping B0 appartiennent en réalité à la famille « Kaby Lake-S »

Amber Lake est une amélioration par rapport aux processeurs Mobile Kaby Lake à faible consommation.

Whiskey Lake est le nom de code d'Intel pour le troisième perfectionnement du processus Skylake de 14 nm, après Kaby Lake Refresh et Coffee Lake . Intel a annoncé la disponibilité des processeurs mobiles à faible consommation Whiskey Lake le 28 août 2018. Il n'a pas encore été annoncé si cette architecture de processeur contient des atténuations matérielles pour les vulnérabilités de classe Meltdown / Spectre - diverses sources contiennent des informations contradictoires. Officieusement, il a été annoncé que Whiskey Lake dispose d'atténuations matérielles contre Meltdown et L1TF tandis que Spectre V2 nécessite des atténuations logicielles ainsi qu'une mise à jour du microcode/firmware.

Cannon Lake (anciennement Skymont ) est le nom de code d'Intel pour la réduction de matrice de 10 nanomètres de la microarchitecture Kaby Lake . En tant que réduction de matrice, Cannon Lake est un nouveau processus dans le plan d'exécution « processus-architecture-optimisation » d'Intel comme prochaine étape dans la fabrication des semi-conducteurs. Cannon Lake est le premier processeur grand public à inclure le jeu d'instructions AVX-512 . Par rapport à la génération précédente AVX2 (AVX-256), la nouvelle génération AVX-512 fournit notamment le double de la largeur des registres de données et le double du nombre de registres. Ces améliorations permettraient de doubler le nombre d'opérations en virgule flottante par registre en raison de la largeur accrue en plus de doubler le nombre total de registres, ce qui entraînerait des améliorations de performances théoriques jusqu'à quatre fois supérieures à celles de l'AVX2.

Lors du CES 2018 , Intel a annoncé qu'ils avaient commencé à expédier des processeurs mobiles Cannon Lake à la fin de 2017 et qu'ils augmenteraient la production en 2018. Aucun autre détail n'a été divulgué.

Les processeurs Coffee Lake de 9e génération sont des versions mises à jour des processeurs Skylake X-Series précédents avec des améliorations de vitesse d'horloge.

Les processeurs Coffee Lake de 9e génération ont été lancés au quatrième trimestre 2018. Ils incluent des mesures d'atténuation matérielles contre certaines vulnérabilités Meltdown / Spectre .

Pour la première fois dans l'histoire des processeurs grand public Intel, ces processeurs prennent en charge jusqu'à 128 Go de RAM.

* Les capacités Intel Hyper-Threading permettent à un processeur activé d'exécuter deux threads par cœur physique

Même si les processeurs portant le suffixe F ne disposent pas d'un GPU intégré, Intel a fixé le même prix pour ces processeurs que leurs homologues dotés de fonctionnalités.

* Diverses études montrent que le processeur Core i9 9900K peut consommer plus de 140 W en charge. Le Core i9 9900KS peut consommer encore plus.

Les processeurs Cascade Lake X-Series sont les versions de 10e génération des précédents processeurs Skylake X-Series. Ils offrent des améliorations mineures de la vitesse d'horloge et un prix très réduit.

Ice Lake est le nom de code des processeurs Intel Core de 10e génération, représentant une amélioration de l'« architecture » des processeurs Kaby Lake/Cannon Lake de la génération précédente (comme spécifié dans le plan d'exécution d'optimisation des processus et de l'architecture d'Intel ). En tant que successeur de Cannon Lake, Ice Lake utilise le nouveau processus de fabrication 10 nm+ d'Intel et est alimenté par la microarchitecture Sunny Cove .

Les processeurs Ice Lake sont les premiers processeurs Intel à proposer des atténuations intégrées aux puces pour les vulnérabilités matérielles découvertes en 2017, Meltdown et Spectre . Ces attaques par canal auxiliaire exploitent l'utilisation de l'exécution spéculative par la prédiction de branche . Ces exploits peuvent amener le processeur à révéler des informations privées mises en cache auxquelles le processus d'exploitation n'est pas censé pouvoir accéder sous forme d' attaque temporelle .

Comet Lake est le nom de code d'Intel pour le quatrième perfectionnement du processus Skylake 14 nm, après Whiskey Lake . Intel a annoncé la disponibilité des processeurs mobiles à faible consommation Comet Lake le 21 août 2019.

Lancé le 2 septembre 2020.

• Tous les modèles prennent en charge la mémoire DDR4-3200
• Tous les modèles prennent en charge 20 voies PCI Express 4.0 reconfigurables, permettant une liaison x16 Gen 4 pour les GPU discrets et une liaison x4 Gen 4 pour les SSD M.2

• Tous les modèles prennent en charge la mémoire DDR4-3200 ou LPDDR4X-4267

• Socket : FCBGA1787, un socket BGA , ces processeurs sont donc destinés uniquement aux intégrateurs de systèmes
• Carte graphique Intel Xe UHD
• Jusqu'à 128 Go de mémoire DDR4-3200
• Était initialement répertorié à tort comme ayant une fréquence d'amplification TVB de 5,3 GHz.

Rocket Lake est le nom de code de la famille de puces x86 pour PC de bureau d'Intel basée sur la nouvelle microarchitecture Cypress Cove , une variante de Sunny Cove (utilisée par les processeurs mobiles Ice Lake d'Intel) rétroportée sur l'ancien processus 14 nm. Les puces sont commercialisées sous le nom de « Intel 11th generation Core ». Lancé le 30 mars 2021.

• Tous les processeurs listés ci-dessous prennent en charge la DDR4-3200 en mode natif. Les processeurs Core i9 K/KF permettent un rapport DRAM/contrôleur de mémoire de 1:1 par défaut à la DDR4-3200, tandis que les processeurs Core i9 non K/KF et tous les autres processeurs listés ci-dessous permettent un rapport DRAM/contrôleur de mémoire de 2:1 par défaut à la DDR4-3200 et un rapport de 1:1 par défaut à la DDR4-2933.
• Tous les processeurs prennent en charge jusqu'à 128 Gio de RAM en mode double canal
• Les processeurs Core i9 (sauf 11900T) prennent en charge la technologie Intel Thermal Velocity Boost

Alder Lake est le nom de code d'Intel pour la 12e génération de processeurs Intel Core basés sur une architecture hybride utilisant des cœurs hautes performances Golden Cove et des cœurs économes en énergie Gracemont. Intel 7
d'Intel , précédemment appelé Intel 10 nm Enhanced SuperFin (10ESF). Intel a officiellement annoncé les processeurs Intel Core de 12e génération le 27 octobre 2021 et a été lancé sur le marché le 4 novembre 2021.

• Tous les processeurs prennent en charge jusqu'à 128 Go de RAM DDR4-3200 ou DDR5-4800 en mode double canal .
• Certains modèles disposent d'un GPU UHD Graphics 770 , UHD Graphics 730 ou UHD Graphics 710 intégré avec 32/24/16 UE et une fréquence de base de 300 MHz.
• Par défaut, les processeurs Alder Lake sont configurés pour fonctionner à Turbo Power à tout moment et la puissance de base n'est garantie que lorsque les cœurs P/E ne dépassent pas la fréquence d'horloge de base.
• Max Turbo Power : la dissipation de puissance maximale soutenue (> 1 s) du processeur, telle que limitée par les contrôles de courant et/ou de température. La puissance instantanée peut dépasser la puissance turbo maximale pendant de courtes durées (≤ 10 ms). La puissance turbo maximale est configurable par le fournisseur du système et peut être spécifique au système.
• Les processeurs en gras ci-dessous prennent en charge la mémoire ECC uniquement lorsqu'ils sont associés à une carte mère basée sur le chipset W680.

*Par défaut, le Core i9 12900KS atteint 5,5 GHz uniquement lors de l'utilisation de Thermal Velocity Boost

• Les caractères gras indiquent la prise en charge de la mémoire ECC

Raptor Lake est le nom de code d'Intel pour la 13e génération de processeurs Intel Core et la deuxième génération basée sur une architecture hybride.
Il est fabriqué à l'aide d'une version améliorée du processus Intel 7 d'Intel. Intel a lancé Raptor Lake le 22 octobre 2022.

• Tous les processeurs prennent en charge jusqu'à DDR5 4800 et 192 Gio de RAM
  • 13600 et meilleur support DDR5 5600
  • 13500 et moins prennent en charge DDR5 4800
• Prise en charge des chipsets Intel 600 et 700 avec LGA 1700
  • Les chipsets Intel de la série 600 nécessitent une mise à jour du BIOS pour prendre en charge Raptor Lake-S
• Premier processeur 6 GHz (13900KS)*

*Par défaut, le Core i9 13900KS atteint 6,0 GHz uniquement en utilisant Thermal Velocity Boost avec une puissance et un refroidissement suffisants.

Raptor Lake Refresh est le nom de code d'Intel pour la 14e génération de processeurs Intel Core. Il s'agit d'un rafraîchissement basé sur la même architecture que la 13e génération avec des vitesses d'horloge allant jusqu'à 6,2 GHz sur le Core i9 14900KS, 6 GHz sur les Core i9 14900K et 14900KF, 5,6 GHz sur les Core i7 14700K et 14700KF et 5,3 GHz sur les Core i5 14600K et 13400KF ainsi que UHD Graphics 770 sur les processeurs non F. Ils sont toujours basés sur le nœud de processus Intel 7. Lancés le 17 octobre 2023, ces processeurs sont conçus pour le socket LGA 1700, ce qui permet une compatibilité avec les cartes mères des séries 600 et 700. Il s'agit de la dernière génération de processeurs à utiliser le schéma de dénomination Intel Core i3, i5, i7 et i9, car Intel a annoncé qu'il abandonnerait le préfixe « i » pour les futurs processeurs Intel Core en 2023.

Le processeur de 14e génération ne présente aucun changement architectural majeur par rapport à Raptor Lake, mais présente quelques améliorations mineures. Le processeur de 14e génération a été largement critiqué comme un effort de dernière minute pour battre le Zen 4 d'AMD avec 3D V-Cache La ​​version de bureau d'Intel de l'architecture de nouvelle génération, Meteor Lake , a été annulée et l' architecture Arrow Lake n'était pas encore prête à être commercialisée.

En plus des processeurs de bureau Raptor Lake-S Refresh, Intel a également lancé les processeurs mobiles Raptor Lake-HX Refresh de 14e génération en janvier 2024.

À partir de la série mobile Meteor Lake lancée en décembre 2023 (à l'exception de Raptor Lake-HX Refresh), Intel a introduit un nouveau système de dénomination pour ses nouveaux processeurs et ceux à venir. Les chiffres 3, 5, 7 et 9 qui désignent les niveaux sont toujours utilisés, mais la lettre « i » est abandonnée et il existe une nouvelle sous-marque « Core Ultra ». Comme AMD avec sa série mobile Ryzen 7000 et ses processeurs ultérieurs, Intel actualise désormais les anciennes architectures pour les vendre comme des processeurs grand public plus abordables tandis que les dernières architectures sont commercialisées comme des produits « premium », sous la marque Core Ultra.

Ce nouveau système de dénomination réduit également le nombre de chiffres du numéro de modèle de 4-5 à 3-4, par exemple la série Core 1xx au lieu des séries Core 8xxx ou 14xxx.

Intel ne fait plus référence aux itérations des séries de produits sous le terme « n e génération », mais utilise plutôt le terme « Série n ». Sinon, la dernière série lancée en décembre 2023 serait appelée 15e génération.

La série 1 de processeurs Core se compose de la série mobile Raptor Lake-U Refresh lancée en janvier 2024 sous la marque Core, et de la série mobile Meteor Lake-U/H lancée en décembre 2023 sous la marque Core Ultra.

Meteor Lake est le nom de code d'Intel pour la première génération de processeurs mobiles Intel Core Ultra, et a été officiellement lancé le 14 décembre 2023. Il s'agit de la première génération de processeurs mobiles Intel à utiliser une architecture chiplet , ce qui signifie que le processeur est un module multi-puces. Tim Wilson a dirigé le développement du système sur puce pour cette génération de microprocesseurs.

Grâce à sa construction en module multipuce (MCM) , Meteor Lake peut tirer parti de différents nœuds de processus qui sont les mieux adaptés au cas d'utilisation. Meteor Lake est construit à l'aide de quatre nœuds de fabrication différents, y compris les propres nœuds d'Intel et les nœuds externes sous-traités au concurrent de fabrication TSMC . Le processus « Intel 4 » utilisé pour la tuile CPU est le premier nœud de processus dans lequel Intel utilise la lithographie ultraviolette extrême (EUV) , qui est nécessaire pour créer des nœuds de 7 nm et moins. La tuile de base de l'interposeur est fabriquée sur le processus 22FFL, ou « Intel 16 » d'Intel. Le nœud basse consommation FinFET (Fin Field-Effect Transistor) 22FFL , annoncé pour la première fois en mars 2017, a été conçu pour un fonctionnement à faible consommation d'énergie. La tuile de base interposeur est conçue pour connecter les tuiles entre elles et permettre une communication de puce à puce qui ne nécessite pas les nœuds les plus avancés et les plus coûteux, de sorte qu'un nœud plus ancien et peu coûteux peut être utilisé à la place.

Meteor Lake-H

155H, 165H, and 185H support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.

Meteor Lake-U

The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the H series models.

All models support DDR5 memory except 134U and 164U.

High-power

155HL and 165HL support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.

Low-power

The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the high-power models.

Arrow Lake is Intel’s codename for the second generation Core Ultra processors. Announced on October 10, 2024, and released on October 24, 2024, Arrow Lake is the first series of desktop Intel processors not to feature a monolithic design, instead adopting the chiplet design used on Meteor Lake. Intel primarily markets this product as being on-par with Raptor Lake in performance whilst being much more power efficient. The processors use the LGA 1851 socket with the 800 series chipset.
