HDMI

L'interface multimédia haute définition ( HDMI ) est une interface audio/vidéo propriétaire permettant de transmettre des données vidéo non compressées et des données audio numériques compressées ou non compressées à partir d'un périphérique source compatible HDMI, tel qu'un contrôleur d'affichage , vers un moniteur d'ordinateur compatible , un vidéoprojecteur , un téléviseur numérique ou un périphérique audio numérique. HDMI est un remplacement numérique des normes vidéo analogiques .

HDMI implémente la norme ANSI/CTA-861 , qui définit les formats vidéo et les formes d'onde, le transport de l'audio LPCM compressé et non compressé , les données auxiliaires et les implémentations de l' EDID VESA . Les signaux CEA-861 transportés par HDMI sont électriquement compatibles avec les signaux CEA-861 utilisés par l' interface visuelle numérique (DVI). Aucune conversion de signal n'est nécessaire, ni aucune perte de qualité vidéo lorsqu'un adaptateur DVI vers HDMI est utilisé. La capacité Consumer Electronics Control (CEC) permet aux appareils HDMI de se contrôler mutuellement lorsque cela est nécessaire et permet à l'utilisateur de faire fonctionner plusieurs appareils avec une seule télécommande portable . [

Plusieurs versions de HDMI ont été développées et déployées depuis la sortie initiale de la technologie, introduisant parfois de nouveaux connecteurs avec des facteurs de forme plus petits, mais toutes les versions utilisent toujours le même brochage de base et sont compatibles avec tous les types de connecteurs et de câbles. Outre les capacités audio et vidéo, les performances, la résolution et les espaces colorimétriques améliorés, les versions plus récentes disposent de fonctionnalités avancées en option telles que la 3D , la connexion de données Ethernet et les extensions CEC.

La production de produits HDMI grand public a commencé fin 2003. En Europe, DVI- HDCP ou HDMI est inclus dans la spécification d'étiquetage en magasin HD Ready pour les téléviseurs pour HDTV, formulée par l'EICTA avec SES Astra en 2005. HDMI a commencé à apparaître sur les téléviseurs HD grand public en 2004 et sur les caméscopes et les appareils photo numériques en 2006. En janvier 2021 , près de 10 milliards d'appareils HDMI ont été vendus.

Les fondateurs de HDMI étaient Hitachi , Panasonic , Philips , Silicon Image , Sony , Thomson et Toshiba . Digital Content Protection, LLC fournit HDCP (qui a été développé par Intel ) pour HDMI. HDMI bénéficie du soutien des producteurs de films Fox , Universal , Warner Bros. et Disney , ainsi que des opérateurs de système DirecTV , EchoStar ( Dish Network ) et CableLabs .

Les fondateurs de HDMI ont commencé le développement de HDMI 1.0 le 16 avril 2002, dans le but de créer un connecteur AV rétrocompatible avec DVI. À l'époque, DVI-HDCP (DVI avec HDCP) et DVI-HDTV (DVI-HDCP utilisant la norme vidéo CEA-861-B) étaient utilisés sur les téléviseurs haute définition. HDMI 1.0 a été conçu pour améliorer DVI-HDTV en utilisant un connecteur plus petit et en ajoutant une capacité audio et une capacité Y′C _B C _R améliorée ainsi que des fonctions de contrôle de l'électronique grand public.

Le premier centre de test agréé (ATC), qui teste les produits HDMI, a été ouvert par Silicon Image le 23 juin 2003, en Californie, aux États-Unis. Le premier ATC au Japon a été ouvert par Panasonic le 1er mai 2004, à Osaka. Le premier ATC en Europe a été ouvert par Philips le 25 mai 2005, à Caen, en France. Le premier ATC en Chine a été ouvert par Silicon Image le 21 novembre 2005, à Shenzhen. Le premier ATC en Inde a été ouvert par Philips le 12 juin 2008, à Bangalore. Le site Web HDMI contient une liste de tous les ATC.

Selon In-Stat, le nombre d'appareils HDMI vendus était de 5 millions en 2004, 17,4 millions en 2005, 63 millions en 2006 et 143 millions en 2007. HDMI est devenu la norme de facto pour les téléviseurs haute définition et, selon In-Stat, environ 90 % des téléviseurs numériques en 2007 incluaient HDMI. In-Stat a estimé que 229 millions d'appareils HDMI ont été vendus en 2008. Le 8 avril 2008, plus de 850 entreprises d'électronique grand public et de PC avaient adopté la spécification HDMI (adoptants HDMI). Le 7 janvier 2009, HDMI Licensing, LLC a annoncé que HDMI avait atteint une base installée de plus de 600 millions d'appareils HDMI. In-Stat a estimé que 394 millions d'appareils HDMI seraient vendus en 2009 et que tous les téléviseurs numériques d'ici la fin de 2009 disposeraient d'au moins une entrée HDMI.

Le 28 janvier 2008, In-Stat a annoncé que les expéditions de HDMI devraient dépasser celles de DVI en 2008, principalement en raison du marché de l'électronique grand public.

En 2008, PC Magazine a décerné un prix d'excellence technique dans la catégorie Home Cinéma pour une « innovation qui a changé le monde » à la partie CEC de la spécification HDMI. Dix entreprises ont reçu un prix Emmy de technologie et d'ingénierie pour leur développement de HDMI par la National Academy of Television Arts and Sciences le 7 janvier 2009.

Le 25 octobre 2011, le HDMI Forum a été créé par les fondateurs de HDMI pour créer une organisation ouverte afin que les entreprises intéressées puissent participer au développement de la spécification HDMI. Tous les membres du HDMI Forum ont les mêmes droits de vote, peuvent participer au groupe de travail technique et, s'ils sont élus, peuvent siéger au conseil d'administration. Il n'y a pas de limite au nombre d'entreprises autorisées à participer au HDMI Forum, bien que les entreprises doivent payer une cotisation annuelle de 15 000 USD , avec une cotisation annuelle supplémentaire de 5 000 USD pour les entreprises qui siègent au conseil d'administration. Le conseil d'administration est composé de 11 entreprises qui sont élues tous les deux ans par un vote général des membres du HDMI Forum. Tous les développements futurs de la spécification HDMI ont lieu au sein du HDMI Forum et sont basés sur la spécification HDMI 1.4b. Le même jour, HDMI Licensing, LLC a annoncé qu'il y avait plus de 1 100 adoptants HDMI et que plus de 2 milliards de produits compatibles HDMI avaient été expédiés depuis le lancement de la norme HDMI. À partir du 25 octobre 2011, tout le développement de la spécification HDMI est devenu la responsabilité du nouveau HDMI Forum.

Le 8 janvier 2013, HDMI Licensing, LLC a annoncé qu'il y avait plus de 1 300 adoptants HDMI et que plus de 3 milliards d'appareils HDMI avaient été livrés depuis le lancement de la norme HDMI. Ce jour a également marqué le 10e anniversaire de la sortie de la première spécification HDMI.

En janvier 2021 , près de 10 milliards d’appareils HDMI avaient été vendus.

La spécification HDMI définit les protocoles, les signaux, les interfaces électriques et les exigences mécaniques de la norme. La fréquence d'horloge maximale des pixels pour HDMI 1.0 est de 165 MHz , ce qui est suffisant pour permettre 1080p et WUXGA (1920 × 1200) à 60 Hz. HDMI 1.3 augmente cette fréquence à 340 MHz, ce qui permet une résolution plus élevée (comme WQXGA , 2560 × 1600) sur une seule liaison numérique. Une connexion HDMI peut être à liaison simple (type A/C/D) ou à double liaison (type B) et peut avoir un débit de pixels vidéo de 25 MHz à 340 MHz (pour une connexion à liaison simple) ou de 25 MHz à 680 MHz (pour une connexion à double liaison). Les formats vidéo avec des débits de pixels inférieurs à 25 MHz (comme 480i à 13,5 MHz) sont transmis sur des liaisons TMDS à l'aide d'un schéma de répétition de pixels.

HDMI utilise les normes Consumer Technology Association / Electronic Industries Alliance 861. HDMI 1.0 à HDMI 1.2a utilise la norme vidéo EIA/CEA-861-B, HDMI 1.3 utilise la norme vidéo CEA-861-D et HDMI 1.4 utilise la norme vidéo CEA-861-E. Le document CEA-861-E définit « les formats vidéo et les formes d'onde ; la colorimétrie et la quantification ; le transport de l'audio LPCM compressé et non compressé ; le transport de données auxiliaires ; et les implémentations de la norme E-EDID ( Enhanced Extended Display Identification Data Standard ) de la Video Electronics Standards Association (VESA) ». Le 15 juillet 2013, la CEA a annoncé la publication de la norme CEA-861-F, une norme qui peut être utilisée par des interfaces vidéo telles que DVI, HDMI et LVDS. Le CEA-861-F ajoute la possibilité de transmettre plusieurs formats vidéo Ultra HD et des espaces colorimétriques supplémentaires.

Pour assurer la compatibilité de base entre les différentes sources et écrans HDMI (ainsi que la rétrocompatibilité avec la norme DVI électriquement compatible), tous les appareils HDMI doivent implémenter l' espace colorimétrique sRGB à 8 bits par composant. La possibilité d'utiliser l'espace colorimétrique Y′C _B C _{R et des profondeurs de couleur plus élevées (« deep color ») est facultative. HDMI autorise} le sous-échantillonnage de la chrominance sRGB 4:4:4 (8 à 16 bits par composant), le sous-échantillonnage de la chrominance xvYCC 4:4:4 (8 à 16 bits par composant), le sous-échantillonnage de la chrominance Y′C _B C _R 4:4:4 (8 à 16 bits par composant) ou le sous-échantillonnage de la chrominance Y′C _B C _R 4:2:2 (8 à 12 bits par composant). Les espaces colorimétriques pouvant être utilisés par HDMI sont ITU-R BT.601 , ITU-R BT.709-5 et IEC 61966-2-4 .

Pour l'audio numérique, si un périphérique HDMI possède de l'audio, il est nécessaire d'implémenter le format de base : PCM stéréo (non compressé). D'autres formats sont facultatifs, HDMI autorisant jusqu'à 8 canaux d'audio non compressé à des tailles d'échantillon de 16 bits, 20 bits ou 24 bits, avec des fréquences d'échantillonnage de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz ou 192 kHz. HDMI transporte également tout flux audio compressé conforme à la norme IEC 61937 , tel que Dolby Digital et DTS , et jusqu'à 8 canaux d' audio DSD à un bit (utilisé sur les Super Audio CD ) à des débits jusqu'à quatre fois supérieurs à ceux du Super Audio CD. Avec la version 1.3, HDMI permet des flux audio compressés sans perte Dolby TrueHD et DTS-HD Master Audio . Comme pour la vidéo Y′C _B C _R , la capacité audio est facultative. Le canal de retour audio (ARC) est une fonctionnalité introduite dans la norme HDMI 1.4. « Retour » fait référence au cas où l'audio provient du téléviseur et peut être envoyé « en amont » vers le récepteur AV à l'aide du câble HDMI connecté au récepteur AV. Un exemple donné sur le site Web HDMI est qu'un téléviseur qui reçoit directement une diffusion terrestre/satellite, ou qui possède une source vidéo intégrée, envoie l'audio « en amont » vers le récepteur AV.

La norme HDMI n'a pas été conçue pour transmettre des données de sous-titrage (par exemple, des sous-titres ) au téléviseur pour décodage. Par conséquent, tout flux de sous-titrage doit être décodé et inclus en tant qu'image dans le ou les flux vidéo avant la transmission via un câble HDMI pour apparaître sur le téléviseur numérique. Cela limite le style de sous-titrage (même pour les sous-titres numériques) à celui décodé à la source avant la transmission HDMI. Cela empêche également les sous-titres lorsque la transmission via HDMI est requise pour la conversion ascendante. Par exemple, un lecteur DVD qui envoie un format 720p/1080i mis à l'échelle via HDMI à un téléviseur HD n'a aucun moyen de transmettre des données de sous-titrage pour que le téléviseur HD puisse les décoder, car il n'y a pas de ligne 21 VBI dans ce format.

HDMI dispose de trois canaux de communication physiquement séparés, qui sont le DDC, le TMDS et le CEC en option. HDMI 1.4 a ajouté ARC et HEC.

Le canal de données d'affichage ⁽ DDC) est un canal de communication basé sur la spécification du bus I2C . HDMI exige spécifiquement que l'appareil implémente le canal de données d'affichage amélioré (E-DDC), qui est utilisé par l'appareil source HDMI pour lire les données E-EDID à partir du périphérique récepteur HDMI afin de savoir quels formats audio/vidéo il peut prendre. HDMI exige que l'E-DDC implémente la vitesse du mode standard ^I2C (100 kbit/s ) et lui permet d'implémenter en option la vitesse du mode rapide (400 kbit/s).

L'adresse I ² C 0x74 sur le canal DDC est activement utilisée pour la protection du contenu numérique à large bande passante (HDCP).

La signalisation différentielle à transition minimisée (TMDS) sur HDMI entrelace les données vidéo, audio et auxiliaires à l'aide de trois types de paquets différents, appelés période de données vidéo, période d'îlot de données et période de contrôle. Pendant la période de données vidéo, les pixels d'une ligne vidéo active sont transmis. Pendant la période d'îlot de données (qui se produit pendant les intervalles de suppression horizontale et verticale), les données audio et auxiliaires sont transmises dans une série de paquets. La période de contrôle se produit entre les périodes vidéo et d'îlot de données.

Les technologies HDMI et DVI utilisent toutes deux le protocole TMDS pour envoyer des caractères 10 bits codés à l'aide du codage 8b/10b , différent du format IBM d'origine, pour la période de données vidéo et du codage 2b/10b pour la période de contrôle. Le protocole HDMI permet également d'envoyer des données audio et auxiliaires à l'aide du codage 4b/10b pour la période d'îlot de données. Chaque période d'îlot de données mesure 32 pixels et contient un en-tête de paquet de 32 bits, qui comprend 8 bits de données de parité BCH ECC pour la correction des erreurs et décrit le contenu du paquet. Chaque paquet contient quatre sous-paquets, et chaque sous-paquet mesure 64 bits, dont 8 bits de données de parité BCH ECC, ce qui permet à chaque paquet de transporter jusqu'à 224 bits de données audio. Chaque période d'îlot de données peut contenir jusqu'à 18 paquets. Sept des 15 types de paquets décrits dans les spécifications HDMI 1.3a traitent des données audio, tandis que les 8 autres types traitent des données auxiliaires. Parmi ceux-ci, on trouve le paquet de contrôle général et le paquet de métadonnées de gamme. Le paquet de contrôle général contient des informations sur AVMUTE (qui coupe le son lors de changements susceptibles de provoquer du bruit audio) et la profondeur de couleur (qui envoie la profondeur de bits du flux vidéo actuel et est nécessaire pour les couleurs profondes ). Le paquet de métadonnées de gamme contient des informations sur l' espace colorimétrique utilisé pour le flux vidéo actuel et est nécessaire pour xvYCC.

Consumer Electronics Control (CEC) est une fonction HDMI conçue pour permettre à l'utilisateur de commander et de contrôler jusqu'à 15 appareils compatibles CEC, connectés via HDMI, en utilisant une seule de leurs télécommandes (par exemple en contrôlant un téléviseur , un décodeur et un lecteur DVD en utilisant uniquement la télécommande du téléviseur). CEC permet également aux appareils compatibles CEC de se commander et de se contrôler les uns les autres sans intervention de l'utilisateur.

Il s'agit d'un bus série bidirectionnel à un fil basé sur le protocole AV.link standard CENELEC pour effectuer des fonctions de contrôle à distance . Le câblage CEC est obligatoire, bien que la mise en œuvre de CEC dans un produit soit facultative. Il a été défini dans la spécification HDMI 1.0 et mis à jour dans HDMI 1.2, HDMI 1.2a et HDMI 1.3a (qui a ajouté des commandes de minuterie et audio au bus). Il existe des adaptateurs USB vers CEC qui permettent à un ordinateur de contrôler des appareils compatibles CEC.

Introduit dans HDMI 1.4, le canal de retour audio et Ethernet HDMI (HEAC) ajoute une liaison de communication de données bidirectionnelle à haut débit (HEC) et la possibilité d'envoyer des données audio en amont vers le périphérique source (ARC). HEAC utilise deux lignes du connecteur : la broche réservée précédemment inutilisée (appelée HEAC+) et la broche de détection de connexion à chaud (appelée HEAC−). Si seule la transmission ARC est requise, un signal monomode utilisant la ligne HEAC+ peut être utilisé, sinon, HEC est transmis comme un signal différentiel sur la paire de lignes, et ARC comme un composant de mode commun de la paire.

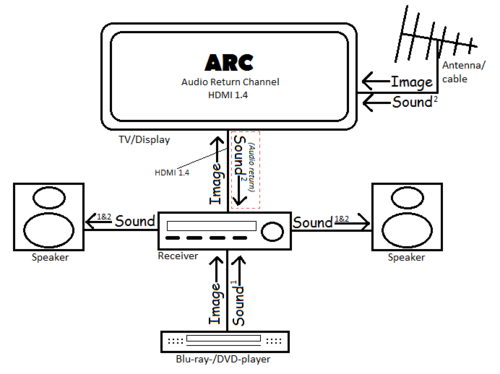

Canal de retour audio (ARC)

L'ARC est une liaison audio destinée à remplacer les autres câbles entre le téléviseur et le récepteur A/V ou le système de haut-parleurs. Cette direction est utilisée lorsque le téléviseur est celui qui génère ou reçoit le flux vidéo à la place de l'autre équipement. Un cas typique est l'exécution d'une application sur un téléviseur intelligent tel que Netflix , mais la reproduction de l'audio est gérée par l'autre équipement. Sans ARC, la sortie audio du téléviseur doit être acheminée par un autre câble, généralement TOSLink ou RCA , dans le système de haut-parleurs.

Canal Ethernet HDMI (HEC)

La technologie HDMI Ethernet Channel consolide les flux vidéo, audio et de données dans un seul câble HDMI, et la fonction HEC permet des applications IP via HDMI et fournit une communication Ethernet bidirectionnelle à 100 Mbit/s. La couche physique de l'implémentation Ethernet utilise un hybride pour envoyer et recevoir simultanément des signaux atténués de type 100BASE-TX via une seule paire torsadée .

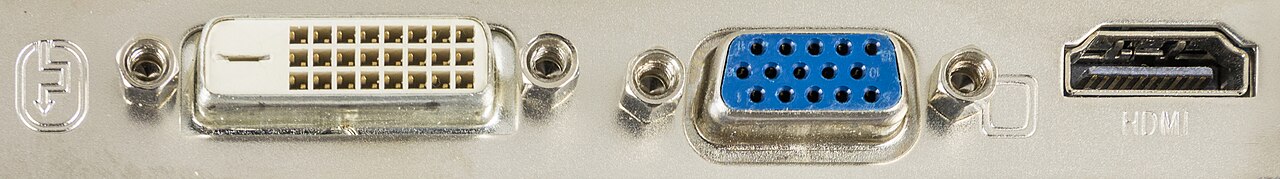

Le HDMI est rétrocompatible avec la vidéo numérique DVI-D ou DVI-I à liaison unique (mais pas DVI-A ou DVI à liaison double). Aucune conversion de signal n'est nécessaire lorsqu'un adaptateur ou un câble asymétrique est utilisé, il n'y a donc aucune perte de qualité vidéo.

Du point de vue de l'utilisateur, un écran HDMI peut être piloté par une source DVI-D à liaison unique, puisque HDMI et DVI-D définissent un ensemble minimal de résolutions autorisées et de formats de mémoire tampon d'image qui se chevauchent pour assurer un niveau de base d'interopérabilité. Dans le cas inverse, un moniteur DVI-D a le même niveau d'interopérabilité de base à moins que la protection du contenu avec la protection du contenu numérique à large bande passante (HDCP) n'interfère, ou que le codage des couleurs HDMI soit dans l'espace colorimétrique des composants Y′C _B C _R au lieu de RVB , ce qui n'est pas possible en DVI. Une source HDMI, comme un lecteur Blu-ray , peut nécessiter un écran compatible HDCP et refuser de diffuser du contenu protégé par HDCP sur un écran non conforme. Une autre complication est qu'il existe une petite quantité d'équipements d'affichage, comme certains projecteurs de cinéma maison haut de gamme, conçus avec des entrées HDMI mais non compatibles HDCP.

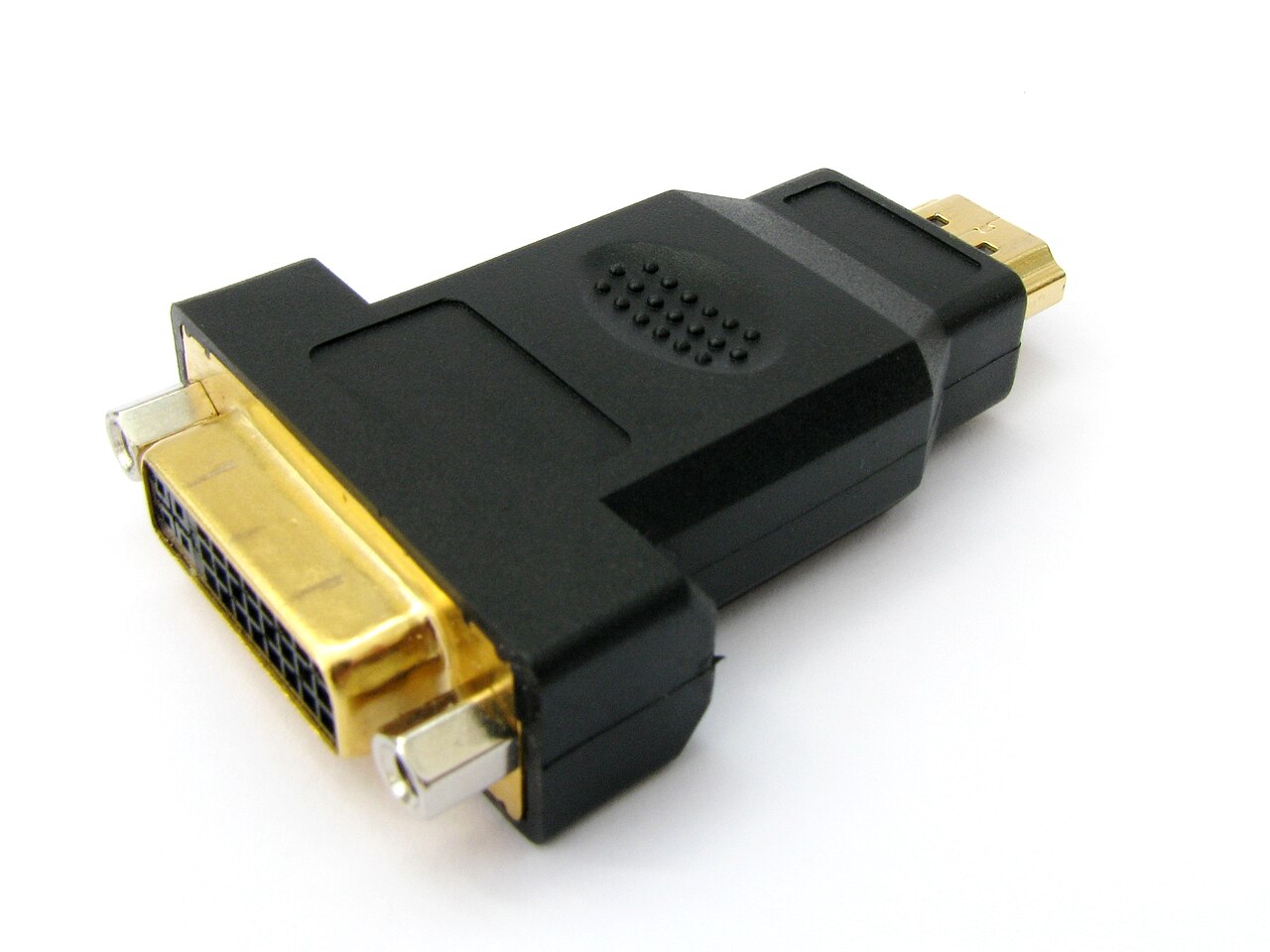

Tout adaptateur DVI vers HDMI peut fonctionner comme un adaptateur HDMI vers DVI (et vice versa). En règle générale, la seule limitation est le genre des connecteurs de l'adaptateur et le genre des câbles et des prises avec lesquels il est utilisé.

Les fonctionnalités spécifiques au HDMI, telles que la télécommande et le transport audio, ne sont pas disponibles sur les appareils qui utilisent la signalisation DVI-D héritée. Cependant, de nombreux appareils émettent du HDMI via un connecteur DVI (par exemple, les cartes vidéo ATI série 3000 et NVIDIA GTX série 200 ), et certains écrans multimédias peuvent accepter le HDMI (y compris l'audio) via une entrée DVI. Les capacités exactes au-delà de la compatibilité de base varient. Les adaptateurs sont généralement bidirectionnels.

La protection du contenu numérique à haut débit (HDCP) est une nouvelle forme de gestion des droits numériques (DRM). Intel a créé la technologie d'origine pour garantir que le contenu numérique respecte les directives définies par le groupe de protection du contenu numérique.

HDMI peut utiliser HDCP pour crypter le signal si l'appareil source l'exige. Content Scramble System (CSS), Content Protection for Recordable Media (CPRM) et Advanced Access Content System (AACS) nécessitent l'utilisation de HDCP sur HDMI lors de la lecture de DVD vidéo , DVD audio , HD DVD et Blu-ray Disc cryptés . Le bit de répéteur HDCP contrôle l'authentification et la commutation/distribution d'un signal HDMI. Selon la spécification HDCP 1.2 (commençant par HDMI CTS 1.3a), tout système qui implémente HDCP doit le faire de manière entièrement conforme. Les tests HDCP qui n'étaient auparavant qu'une exigence pour les tests facultatifs tels que le programme de test « Simplay HD » font désormais partie des exigences de conformité HDMI. HDCP prend en charge jusqu'à 127 appareils connectés avec jusqu'à 7 niveaux, en utilisant une combinaison de sources, de récepteurs et de répéteurs. Un exemple simple de cela est plusieurs appareils HDMI connectés à un récepteur AV HDMI qui est connecté à un écran HDMI.

Les appareils appelés décapants HDCP peuvent supprimer les informations HDCP du signal vidéo afin que la vidéo puisse être lue sur des écrans non compatibles HDCP, bien qu'un formulaire d'utilisation équitable et de non-divulgation doive généralement être signé auprès d'une agence d'enregistrement avant utilisation.

Il existe cinq types de connecteurs HDMI. Les types A/B sont définis dans la spécification HDMI 1.0, les types C sont définis dans la spécification HDMI 1.3 et les types D/E sont définis dans la spécification HDMI 1.4.

Type A; Norme

Les dimensions extérieures du connecteur mâle sont de 13,9 mm × 4,45 mm et les dimensions intérieures du connecteur femelle sont de 14 mm × 4,55 mm. Il y a 19 broches, avec une bande passante pour prendre en charge tous les modes SDTV , EDTV , HDTV , UHD et 4K. Il est électriquement compatible avec le DVI-D à liaison unique .

Type B; Double liaison

Ce connecteur mesure 21,2 mm × 4,45 mm et possède 29 broches, transportant six paires différentielles au lieu de trois, pour une utilisation avec des écrans à très haute résolution tels que WQUXGA (3840 × 2400). Il est électriquement compatible avec le DVI-D à double liaison , mais en août 2021, il n'était encore utilisé dans aucun produit. Avec l'introduction de HDMI 1.3, la bande passante maximale du HDMI à liaison simple a dépassé celle du DVI-D à double liaison. À partir de HDMI 1.4, la fréquence de croisement de la fréquence d'horloge des pixels de la liaison simple à la liaison double n'a pas été définie.

Type C; Mini

Ce mini connecteur est plus petit que la fiche de type A, mesurant 10,42 mm × 2,42 mm, mais possède la même configuration à 19 broches. Il est destiné aux appareils portables. Les différences sont que tous les signaux positifs des paires différentielles sont échangés avec leur blindage correspondant, la masse DDC/CEC est attribuée à la broche 13 au lieu de la broche 17, le CEC est attribué à la broche 14 au lieu de la broche 13 et la broche réservée est 17 au lieu de la broche 14. Le mini connecteur de type C peut être connecté à un connecteur de type A à l'aide d'un câble de type A à type C.

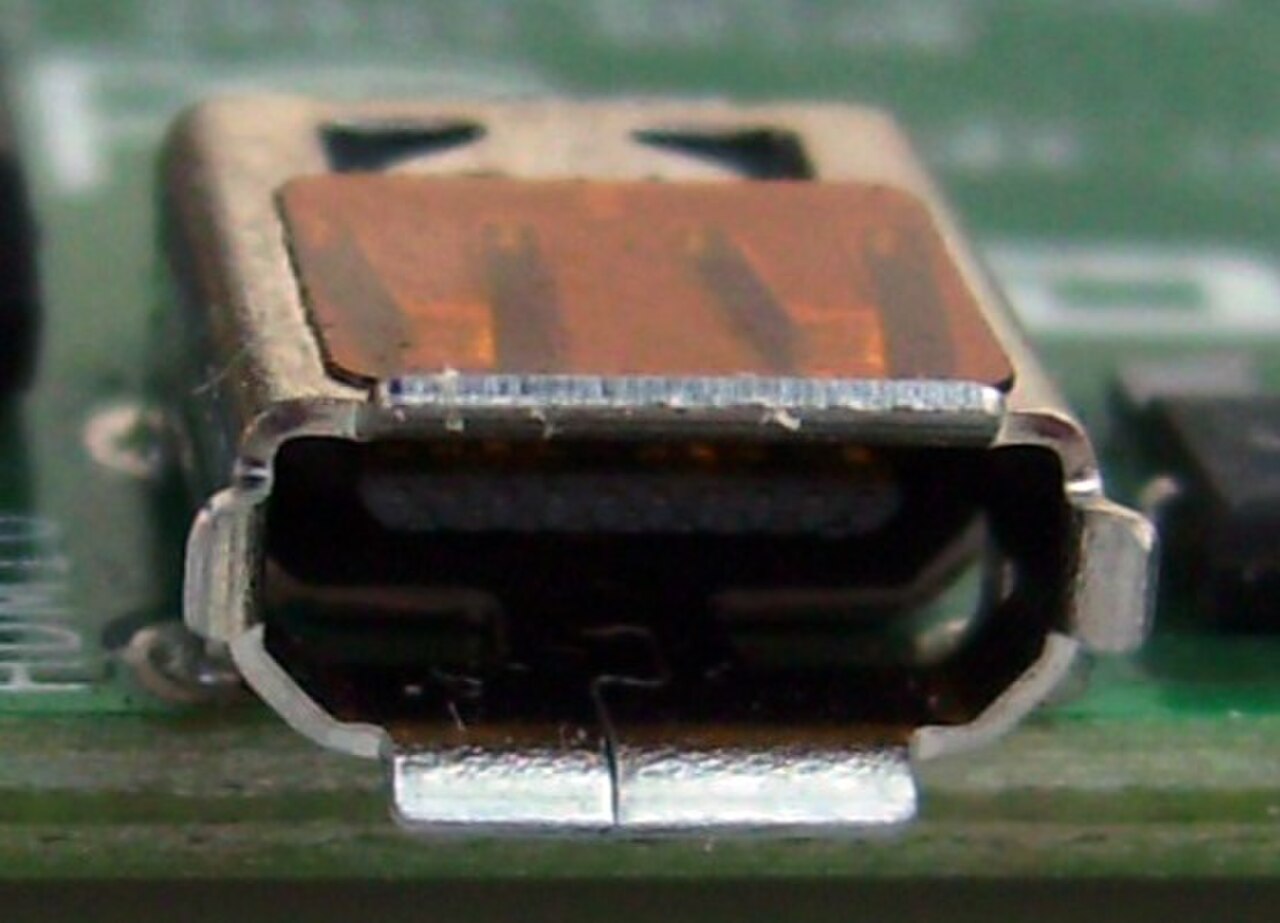

Type D; Micro

Ce connecteur micro réduit la taille du connecteur à quelque chose ressemblant à un connecteur micro-USB , mesurant seulement 5,83 mm × 2,20 mm À titre de comparaison, un connecteur micro-USB mesure 6,85 mm × 1,8 mm et un connecteur USB de type A mesure 11,5 mm × 4,5 mm. Il conserve les 19 broches standard des types A et C, mais l'affectation des broches est différente des deux.

Type E; Automobile

Le système de connexion automobile est doté d'une languette de verrouillage pour empêcher le câble de vibrer et d'une coque pour empêcher l'humidité et la saleté d'interférer avec les signaux.

Le mode alternatif HDMI permet à un utilisateur de connecter le connecteur USB-C réversible aux appareils sources HDMI (mobile, tablette, ordinateur portable). Ce câble se connecte aux périphériques d'affichage/de réception vidéo à l'aide de l'un des connecteurs HDMI natifs. Il s'agit d'un câble HDMI, dans ce cas un câble USB-C vers HDMI.

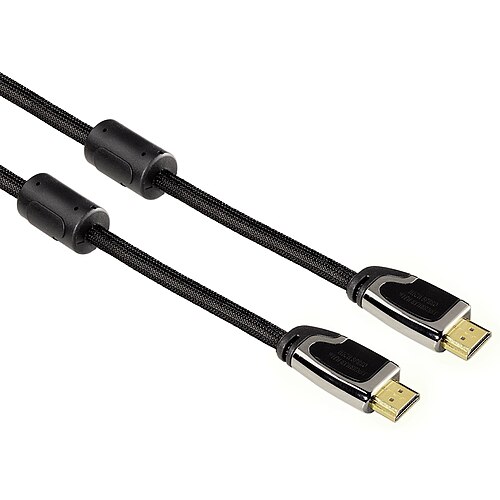

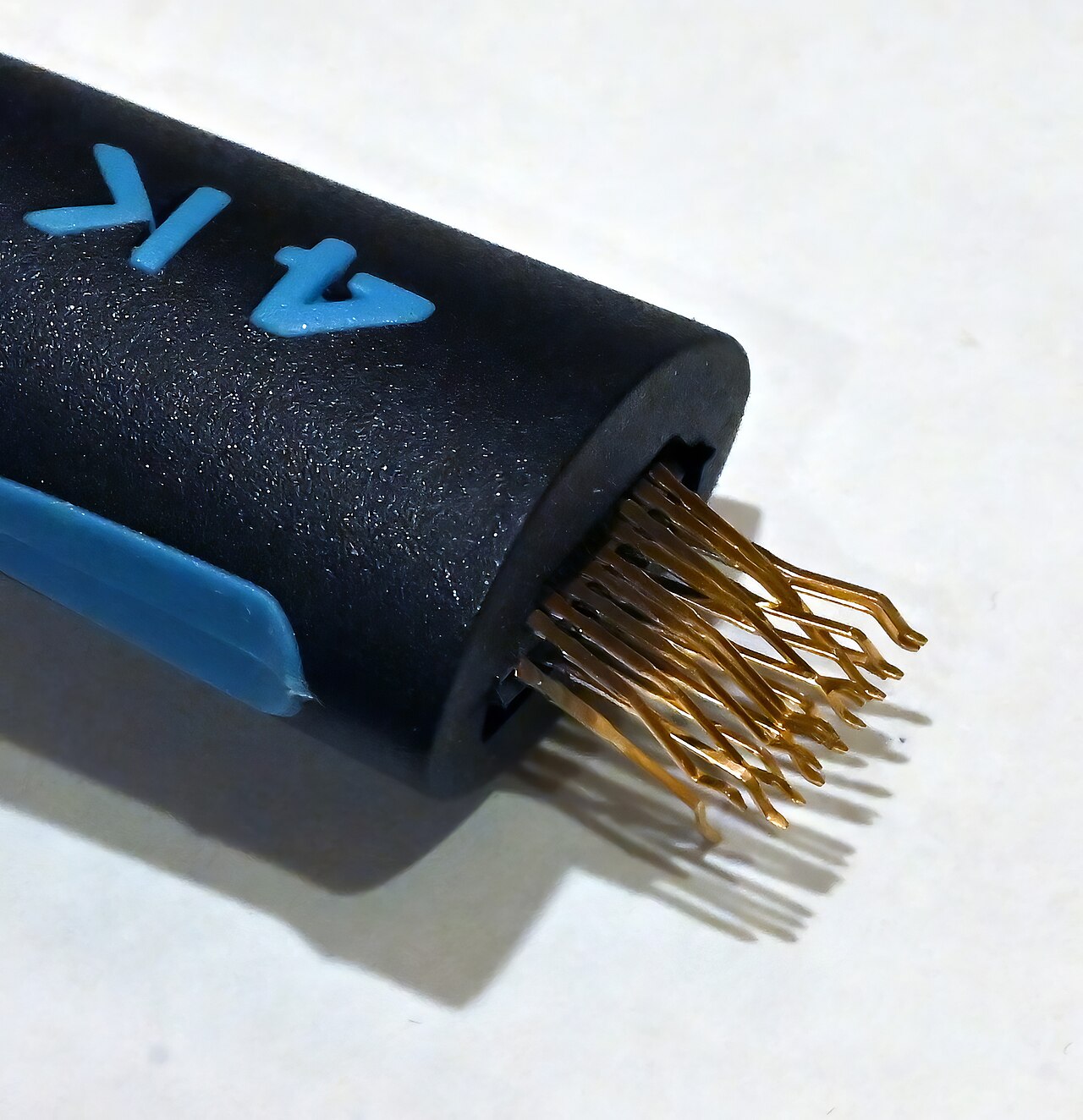

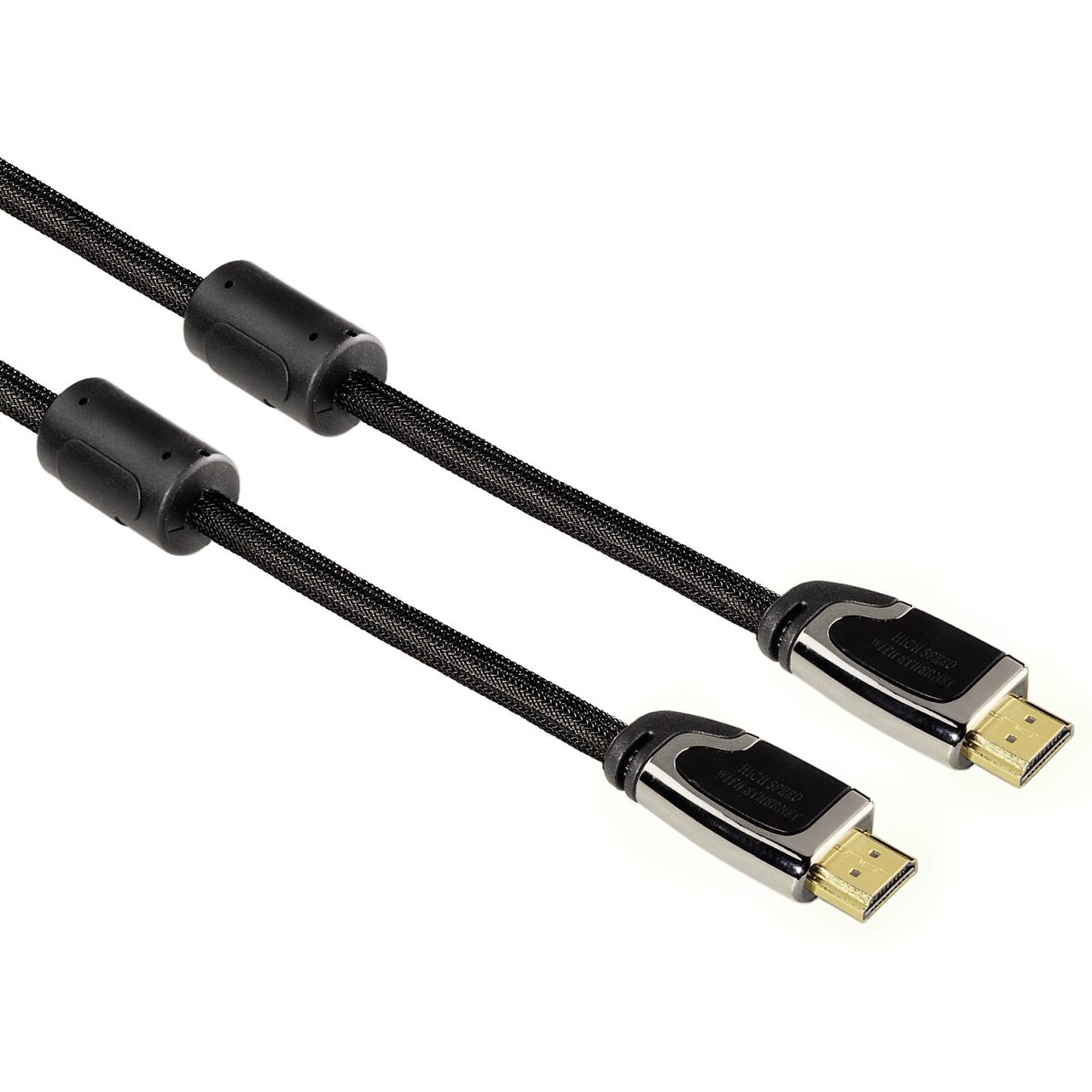

Un câble HDMI est composé de quatre paires torsadées blindées , avec une impédance de l'ordre de 100 Ω (±15 %), plus sept conducteurs séparés. Les câbles HDMI avec Ethernet diffèrent en ce que trois des conducteurs séparés forment à la place une paire torsadée blindée supplémentaire (avec la terre CEC/DDC comme blindage).

Bien qu'aucune longueur maximale ne soit spécifiée pour un câble HDMI, l'atténuation du signal (dépendant de la qualité de construction du câble et des matériaux conducteurs) limite les longueurs utilisables dans la pratique et la certification est difficile à obtenir pour des longueurs supérieures à 13 m. HDMI 1.3 définit deux catégories de câbles : les câbles certifiés de catégorie 1, qui ont été testés à 74,25 MHz (ce qui inclurait des résolutions telles que 720p60 et 1080i60), et les câbles certifiés de catégorie 2, qui ont été testés à 340 MHz (ce qui inclurait des résolutions telles que 1080p60 et 4K30). Les câbles HDMI de catégorie 1 sont commercialisés sous le nom de « Standard » et les câbles HDMI de catégorie 2 sous le nom de « High Speed ​​». Cette directive d'étiquetage pour les câbles HDMI est entrée en vigueur le 17 octobre 2008. Les câbles de catégorie 1 et 2 peuvent soit répondre aux spécifications de paramètres requises pour l'inclinaison interpaire, la diaphonie à distance, l'atténuation et l'impédance différentielle, soit répondre aux exigences requises pour le diagramme de l'œil non égalisé/égalisé. Un câble d'environ 5 mètres (16 pieds) peut être fabriqué selon les spécifications de catégorie 1 facilement et à moindre coût en utilisant des conducteurs de 28 AWG (0,081 mm ² ). Avec une construction et des matériaux de meilleure qualité, y compris des conducteurs de 24 AWG (0,205 mm ² ), un câble HDMI peut atteindre des longueurs allant jusqu'à 15 mètres (49 pieds). De nombreux câbles HDMI de moins de 5 mètres de longueur fabriqués avant la spécification HDMI 1.3 peuvent fonctionner comme des câbles de catégorie 2, mais seuls les câbles testés de catégorie 2 sont garantis pour fonctionner à des fins de catégorie 2.

Selon la spécification HDMI 1.4, les types de câbles suivants sont définis pour HDMI en général :

• Câble HDMI standard – jusqu'à 1080i et 720p
• Câble HDMI standard avec Ethernet
• Câble HDMI automobile standard
• Câble HDMI haute vitesse – 1080p , 4K 30 Hz, 3D et couleurs profondes
• Câble HDMI haute vitesse avec Ethernet

Un nouveau programme de certification a été introduit en octobre 2015 pour certifier que les câbles fonctionnent à la bande passante maximale de 18 Gbit/s de la spécification HDMI 2.0. En plus d'élargir l'ensemble des exigences de test des câbles, le programme de certification introduit un test EMI pour garantir que les câbles minimisent les interférences avec les signaux sans fil. Ces câbles sont marqués d'une étiquette d'authentification anti-contrefaçon et sont définis comme suit :

• Câble HDMI haute vitesse de qualité supérieure
• Câble HDMI haut débit de qualité supérieure avec Ethernet

En conjonction avec la spécification HDMI 2.1, une troisième catégorie de câble a été annoncée le 4 janvier 2017, appelée « 48G ». Également connu sous le nom de HDMI de catégorie 3 ou HDMI « Ultra High Speed ​​», le câble est conçu pour prendre en charge la bande passante de 48 Gbit/s du HDMI 2.1, prenant en charge les formats 4K , 5K , 8K et 10K à 120 Hz. Le câble est rétrocompatible avec les appareils HDMI antérieurs, utilisant les connecteurs HDMI de type A, C et D existants, et comprend Ethernet HDMI.

• Câble HDMI ultra haute vitesse (câble 48G) – 4K, 5K, 8K et 10K à 120 Hz

Un prolongateur HDMI est un appareil unique (ou une paire d'appareils) alimenté par une source d'alimentation externe ou par le courant continu de 5 V de la source HDMI. Les câbles longs peuvent provoquer une instabilité du HDCP et un clignotement sur l'écran, en raison du signal DDC affaibli que le HDCP nécessite. Les signaux DDC HDCP doivent être multiplexés avec les signaux vidéo TMDS pour se conformer aux exigences HDCP pour les prolongateurs HDMI basés sur un seul câble de catégorie 5 / catégorie 6. Plusieurs entreprises proposent des amplificateurs , des égaliseurs et des répéteurs qui peuvent relier plusieurs câbles HDMI standard ensemble. Les câbles HDMI actifs utilisent l'électronique à l'intérieur du câble pour amplifier le signal et permettent des câbles HDMI jusqu'à 30 mètres (98 pieds) ; ceux basés sur HDBaseT peuvent s'étendre jusqu'à 100 mètres ; les prolongateurs HDMI basés sur un double câble de catégorie 5 / catégorie 6 peuvent étendre le HDMI jusqu'à 250 mètres (820 pieds) ; tandis que les rallonges HDMI basées sur la fibre optique peuvent étendre le HDMI jusqu'à 300 mètres (980 pieds).

La spécification HDMI n'est pas une norme ouverte ; les fabricants doivent obtenir une licence de HDMI LA pour pouvoir mettre en œuvre le HDMI dans n'importe quel produit ou composant. Les entreprises qui sont agréées par HDMI LA sont appelées adoptants HDMI.

DVI est la seule interface qui ne nécessite pas de licence pour se connecter à HDMI.

Bien que les versions antérieures des spécifications HDMI soient disponibles au public en téléchargement, seuls les adoptants ont accès aux dernières normes (HDMI 1.4b/2.1). Seuls les adoptants ont accès à la spécification de test de conformité (CTS) utilisée pour la conformité et la certification. Des tests de conformité sont requis avant qu'un produit HDMI puisse être vendu légalement.

• Les adoptants bénéficient de droits de propriété intellectuelle en vertu de l’accord d’adoption.
• Les adoptants reçoivent le droit d'utiliser les logos et les marques déposées HDMI sur leurs produits et supports marketing.
• Les adoptants sont répertoriés sur le site Web du HDMI.
• Les produits des adoptants sont répertoriés et commercialisés dans la base de données officielle de recherche de produits HDMI.
• Les utilisateurs bénéficient d'une plus grande visibilité grâce au marketing combiné, comme la conférence annuelle des développeurs HDMI et les séminaires technologiques.

Il existe deux structures de frais annuels associés à l'adoption du HDMI :

• Accord d’adoption HDMI à volume élevé (plus de 10 000 unités) – 10 000 USD par an.
• Accord d'adoption HDMI à faible volume (10 000 unités ou moins) – 5 000 USD plus des frais d'administration fixes de 1 USD par unité.

Les frais annuels sont dus dès la signature du contrat d'adoption et doivent être payés à la date anniversaire de cette date chaque année par la suite.

La structure des redevances est la même pour tous les volumes. La redevance variable par unité suivante est basée sur l'appareil et ne dépend pas du nombre de ports, de puces ou de connecteurs :

• 0,15 USD – pour chaque produit sous licence d’utilisateur final
• 0,05 USD – si le logo HDMI est utilisé sur le produit et le matériel promotionnel, le tarif unitaire passe de 0,15 USD à 0,05 USD .
• 0,04 USD – si HDCP est implémenté et le logo HDMI est utilisé, le tarif unitaire passe de 0,05 USD à 0,04 USD .

L'utilisation du logo HDMI nécessite des tests de conformité. Les utilisateurs doivent obtenir une licence HDCP séparément.

La redevance HDMI n'est payable que sur les produits sous licence qui seront vendus de manière autonome (c'est-à-dire qui ne sont pas intégrés dans un autre produit sous licence soumis à une redevance HDMI). Par exemple, si un câble ou un circuit intégré est vendu à un adoptant qui l'intègre ensuite dans un téléviseur soumis à une redevance, le fabricant du câble ou du circuit intégré ne paiera pas de redevance et le fabricant du téléviseur paiera la redevance sur le produit final. Si le câble est vendu directement aux consommateurs, il sera alors soumis à une redevance.

Les appareils et câbles HDMI sont conçus sur la base de la spécification HDMI, un document publié par HDMI Licensing (jusqu'à la version 1.4b) ou le HDMI Forum (à partir de la version 2.0). La spécification HDMI définit les exigences de base minimales auxquelles tous les appareils HDMI doivent adhérer pour l'interopérabilité, ainsi qu'un large ensemble de fonctionnalités optionnelles que les appareils HDMI peuvent prendre en charge. La spécification est périodiquement mise à jour pour ajouter des clarifications ou définir de nouvelles fonctionnalités que les appareils HDMI peuvent implémenter. Chaque nouvelle version de la spécification élargit la liste des fonctionnalités possibles, mais n'impose pas la prise en charge de nouvelles fonctionnalités dans tous les appareils ni n'établit de « classes » de produits HDMI qui doivent prendre en charge certaines fonctionnalités. Les numéros de version ne font pas référence à des classes ou à des niveaux de produits avec certains niveaux de prise en charge des fonctionnalités, et en tant que tels, les « numéros de version » de la spécification HDMI ne sont pas une méthode de description de la prise en charge de fonctionnalités spécifiques ou de description des capacités d'un appareil ou d'un câble HDMI.

En 2009, HDMI Licensing a interdit l'utilisation de « numéros de version » dans l'étiquetage des produits HDMI. Au lieu de cela, les appareils HDMI doivent déclarer explicitement les fonctionnalités et les capacités qu'ils prennent en charge. Pour les câbles HDMI, un système de notation de vitesse a été établi puisque la prise en charge des fonctionnalités ne dépend pas du câble (à l'exception d'Ethernet en ligne et d'ARC) ; le câble n'affecte que la vitesse maximale possible de la connexion. Les câbles HDMI doivent être étiquetés avec la certification de vitesse appropriée (c'est-à-dire vitesse standard, haute vitesse ou ultra haute vitesse), et non un « numéro de version ».

HDMI 1.0 est sorti le 9 décembre 2002 et est une interface de connecteur audio/vidéo numérique à câble unique. L'architecture de liaison est basée sur DVI, utilisant exactement le même format de transmission vidéo mais envoyant l'audio et d'autres données auxiliaires pendant les intervalles de suppression du flux vidéo. HDMI 1.0 permet une horloge TMDS maximale de 165 MHz (bande passante de 4,95 Gbit/s par liaison), la même que DVI. Il définit deux connecteurs appelés type A et type B, avec des brochages basés respectivement sur les connecteurs Single-Link DVI-D et Dual-Link DVI-D, bien que le connecteur de type B n'ait jamais été utilisé dans aucun produit commercial. HDMI 1.0 utilise l'encodage TMDS pour la transmission vidéo, ce qui lui donne 3,96 Gbit/s de bande passante vidéo ( 1920 × 1080 ou 1920 × 1200 à 60 Hz) et 8 canaux LPCM/192 kHz /audio 24 bits. HDMI 1.0 nécessite la prise en charge de la vidéo RVB, avec prise en charge facultative de Y′C _B C _R 4:4:4 et 4:2:2 (obligatoire si l'appareil prend en charge Y′C _B C _R sur d'autres interfaces). Une profondeur de couleur de 10 bpc (30 bits/px) ou 12 bpc (36 bits/px) est autorisée lors de l'utilisation du sous-échantillonnage 4:2:2, mais seule une profondeur de couleur de 8 bpc (24 bits/px) est autorisée lors de l'utilisation de RVB ou Y′C _B C _R 4:4:4. Seuls les espaces colorimétriques Rec. 601 et Rec. 709 sont pris en charge. HDMI 1.0 n'autorise que des formats vidéo prédéfinis spécifiques, y compris tous les formats définis dans la norme EIA/CEA-861-B et certains formats supplémentaires répertoriés dans la spécification HDMI elle-même. Toutes les sources/récepteurs HDMI doivent également être capables d'envoyer/recevoir de la vidéo DVI Single-Link native et être entièrement conformes à la spécification DVI.

HDMI 1.1 est sorti le 20 mai 2004 et a ajouté la prise en charge du DVD-Audio .

La version HDMI 1.2 a été publiée le 8 août 2005 et a ajouté l'option One Bit Audio, utilisée sur les Super Audio CD , jusqu'à 8 canaux. Pour rendre la version HDMI plus adaptée à une utilisation sur des appareils PC, la version 1.2 a également supprimé l'exigence selon laquelle seuls les formats explicitement pris en charge doivent être utilisés. Elle a ajouté la possibilité pour les fabricants de créer des formats spécifiques au fournisseur, autorisant n'importe quelle résolution et fréquence de rafraîchissement arbitraires plutôt que d'être limité à une liste prédéfinie de formats pris en charge. En outre, elle a ajouté la prise en charge explicite de plusieurs nouveaux formats, notamment 720p à 100 et 120 Hz, et a assoupli les exigences de prise en charge du format de pixel afin que les sources avec uniquement une sortie RVB native (sources PC) ne soient pas obligées de prendre en charge la sortie Y′C _B C _R.

La norme HDMI 1.2a a été publiée le 14 décembre 2005 et spécifie entièrement les fonctionnalités Consumer Electronic Control (CEC), les ensembles de commandes et les tests de conformité CEC.

HDMI 1.3 est sorti le 22 juin 2006 et a augmenté la fréquence d'horloge TMDS maximale à 340 MHz (10,2 Gbit/s). Comme les versions précédentes, il utilise l'encodage TMDS, ce qui lui donne une bande passante vidéo maximale de 8,16 Gbit/s (suffisante pour 1920 × 1080 à 144 Hz ou 2560 × 1440 à 75 Hz). Il a ajouté la prise en charge des profondeurs de couleur de 10 bpc, 12 bpc et 16 bpc (30, 36 et 48 bits/px), appelées deep color . Il a également ajouté la prise en charge de l' espace colorimétrique xvYCC , en plus des espaces colorimétriques ITU-R BT.601 et BT.709 pris en charge par les versions précédentes, et a ajouté la possibilité de transporter des métadonnées définissant les limites de la gamme de couleurs. Il permet également en option la sortie de flux Dolby TrueHD et DTS-HD Master Audio pour le décodage externe par des récepteurs AV. Il intègre une capacité de synchronisation audio automatique ( synchronisation audio vidéo ). Il a défini les catégories de câbles 1 et 2, le câble de catégorie 1 étant testé jusqu'à 74,25 MHz et la catégorie 2 jusqu'à 340 MHz. Il a également ajouté le nouveau connecteur HDMI de type C « Mini » pour les appareils portables.

La norme HDMI 1.3a a été publiée le 10 novembre 2006 et a apporté des modifications au câble et au récepteur pour le HDMI de type C, des recommandations de terminaison de source et la suppression des limites de temps de montée/descente maximales et de dépassement. Elle a également modifié les limites de capacité CEC et les commandes CEC pour le contrôle de la minuterie ont été ramenées sous une forme modifiée, avec l'ajout de commandes de contrôle audio. Elle a également ajouté la possibilité optionnelle de diffuser du SACD dans son format DST à flux binaire plutôt que du DSD brut non compressé. La norme HDMI 1.3a est disponible en téléchargement gratuit, après inscription.

HDMI 1.4 est sorti le 5 juin 2009 et est arrivé sur le marché après le deuxième trimestre de 2009. En conservant la bande passante de la version précédente, HDMI 1.4 a défini des timings standardisés à utiliser pour 4096  ×  2160 à 24 Hz, 3840  ×  2160 à 24, 25 et 30 Hz, et a ajouté une prise en charge explicite pour 1920  ×  1080 à 120 Hz avec des timings CTA-861. Il a également ajouté un canal Ethernet HDMI (HEC) qui prend en charge une connexion Ethernet 100 Mbit/s entre les deux appareils connectés HDMI afin qu'ils puissent partager une connexion Internet, a introduit un canal de retour audio (ARC), 3D sur HDMI, un nouveau connecteur Micro HDMI, un ensemble étendu d'espaces colorimétriques avec l'ajout de sYCC601, Adobe RGB et Adobe YCC601, et un système de connexion automobile. HDMI 1.4 a défini plusieurs formats 3D stéréoscopiques , notamment l'alternatif de champ (entrelacé), le remplissage d'images (un format haut-bas en pleine résolution), l'alternatif de ligne complet, le demi-côte à côte, le plein côte à côte, le 2D + profondeur et le 2D + profondeur + graphiques + profondeur graphique ( WOWvx ). HDMI 1.4 exige que les écrans 3D implémentent le format 3D de compression d'images à 720p50 et 1080p24 ou 720p60 et 1080p24. Les câbles HDMI haute vitesse tels que définis dans HDMI 1.3 fonctionnent avec toutes les fonctionnalités HDMI 1.4 à l'exception du canal Ethernet HDMI, qui nécessite le nouveau câble HDMI haute vitesse avec Ethernet défini dans HDMI 1.4.

La norme HDMI 1.4a a été publiée le 4 mars 2010 et a ajouté deux formats 3D obligatoires pour le contenu diffusé, ce qui a été reporté avec la norme HDMI 1.4 en attendant l'orientation du marché de la diffusion 3D. La norme HDMI 1.4a a défini des formats 3D obligatoires pour le contenu diffusé, les jeux et les films. La norme HDMI 1.4a exige que les écrans 3D implémentent le format 3D de compression d'images à 720p50 et 1080p24 ou 720p60 et 1080p24, côte à côte horizontalement à 1080i50 ou 1080i60, et haut et bas à 720p50 et 1080p24 ou 720p60 et 1080p24.

La norme HDMI 1.4b a été publiée le 11 octobre 2011 et ne contient que des éclaircissements mineurs par rapport au document 1.4a. La norme HDMI 1.4b est la dernière version de la norme dont HDMI LA est responsable. Toutes les versions ultérieures de la spécification HDMI sont produites par le HDMI Forum, créé le 25 octobre 2011.

HDMI 2.0, appelé par certains fabricants HDMI UHD , est sorti le 4 septembre 2013.

Français HDMI 2.0 augmente la bande passante maximale à 18,0 Gbit/s. HDMI 2.0 utilise l'encodage TMDS pour la transmission vidéo comme les versions précédentes, ce qui lui donne une bande passante vidéo maximale de 14,4 Gbit/s. Cela permet à HDMI 2.0 de transporter des vidéos 4K à 60 Hz avec une profondeur de couleur de 24 bits/px. Les autres fonctionnalités de HDMI 2.0 incluent la prise en charge de l' espace colorimétrique Rec. 2020 , jusqu'à 32 canaux audio, une fréquence d'échantillonnage audio jusqu'à 1536 kHz, des flux vidéo doubles vers plusieurs utilisateurs sur le même écran, jusqu'à quatre flux audio, un sous-échantillonnage de chrominance 4:2:0, des formats 3D à 25 ips, la prise en charge du rapport hauteur/largeur 21:9, la synchronisation dynamique des flux vidéo et audio, les normes audio HE-AAC et DRA , une capacité 3D améliorée et des fonctions CEC supplémentaires.

HDMI 2.0a est sorti le 8 avril 2015 et a ajouté la prise en charge de la vidéo High Dynamic Range (HDR) avec des métadonnées statiques.

HDMI 2.0b a été publié en mars 2016. HDMI 2.0b prenait initialement en charge la même norme HDR10 que HDMI 2.0a, comme spécifié dans la spécification CTA-861.3. En décembre 2016, une prise en charge supplémentaire du transport vidéo HDR a été ajoutée à HDMI 2.0b dans la spécification CTA-861-G, qui étend la signalisation des métadonnées statiques pour inclure le log-gamma hybride (HLG).

Le HDMI 2.1 a été officiellement annoncé par le HDMI Forum le 4 janvier 2017 et est sorti le 28 novembre 2017 Il ajoute la prise en charge de résolutions plus élevées et de taux de rafraîchissement plus élevés, notamment 4K 120 Hz et 8K 60 Hz. Le HDMI 2.1 introduit également une nouvelle catégorie de câbles HDMI appelée Ultra High Speed ​​(appelée 48G pendant le développement), qui certifie les câbles aux nouvelles vitesses plus élevées que ces formats nécessitent. Les câbles HDMI Ultra High Speed ​​sont rétrocompatibles avec les anciens appareils HDMI, et les anciens câbles sont compatibles avec les nouveaux appareils HDMI 2.1, bien que la bande passante complète de 48 Gbit/s ne soit prise en charge qu'avec les nouveaux câbles.

Certains systèmes ne peuvent pas utiliser le HDMI 2.1 car le HDMI Forum interdit son utilisation dans les implémentations open source (comme les pilotes open source Linux). Les utilisateurs de ces systèmes peuvent avoir besoin d'utiliser DisplayPort à la place pour accéder à des résolutions et des vitesses élevées.

Les fonctionnalités suivantes ont été ajoutées à la spécification HDMI 2.1 :

• Le format maximal pris en charge est 10K à 120 Hz
• HDR dynamique pour spécifier les métadonnées HDR scène par scène ou même image par image
  • Remarque : bien que la norme HDMI 2.1 ait normalisé le transport des métadonnées HDR dynamiques via HDMI, elle n'a en réalité formalisé que les interfaces de métadonnées dynamiques déjà utilisées par Dolby Vision et HDR10+ dans HDMI 2.0, c'est pourquoi ni Dolby Vision ni HDR10+ ne nécessitent HDMI 2.1 pour fonctionner correctement.
• Display Stream Compression (DSC) 1.2 est utilisé pour les formats vidéo supérieurs à 8K avec sous-échantillonnage de chrominance 4:2:0
• High Frame Rate (HFR) pour 4K, 8K et 10K, qui ajoute la prise en charge de taux de rafraîchissement jusqu'à 120 Hz
• Canal de retour audio amélioré (eARC) pour les formats audio basés sur des objets tels que Dolby Atmos et DTS:X
• Fonctionnalités améliorées de taux de rafraîchissement et de réduction de latence :
  • Le taux de rafraîchissement variable (VRR) réduit ou élimine le décalage, le bégaiement et le déchirement d'image pour des mouvements plus fluides dans les jeux.
  • La commutation rapide des médias (QMS) pour les films et les vidéos élimine le délai qui peut entraîner des écrans vides avant que le contenu ne commence à s'afficher
  • La technologie Quick Frame Transport (QFT) réduit la latence en diffusant les images individuelles sur la liaison HDMI aussi rapidement que possible lorsque le matériel de la liaison prend en charge une bande passante supérieure à la quantité minimale requise pour la résolution et la fréquence d'images du contenu. Avec QFT, les images individuelles arrivent plus tôt et certains blocs matériels peuvent être complètement éteints pendant des périodes plus longues entre les images afin de réduire la génération de chaleur et de prolonger la durée de vie de la batterie.
• Mode de faible latence automatique (ALLM) – Lorsqu'un périphérique d'affichage prend en charge l'option permettant d'optimiser son traitement de pixels pour une latence optimale ou un traitement de pixels optimal, ALLM permet au périphérique source HDMI actuel de sélectionner automatiquement, en fonction de sa meilleure compréhension de la nature de son propre contenu, le mode que l'utilisateur préférerait probablement.

Les formats vidéo qui nécessitent plus de bande passante que 18,0 Gbit/s (4K 60 Hz 8 bpc RVB), tels que 4K 60 Hz 10 bpc (HDR), 4K 120 Hz et 8K 60 Hz, peuvent nécessiter les nouveaux câbles « Ultra High Speed ​​» ou « Ultra High Speed ​​avec Ethernet ». Les autres nouvelles fonctionnalités de HDMI 2.1 sont prises en charge avec les câbles HDMI existants.

L'augmentation de la bande passante maximale est obtenue en augmentant à la fois le débit binaire des canaux de données et le nombre de canaux. Les versions HDMI précédentes utilisent trois canaux de données (chacun fonctionnant jusqu'à 6,0 Gbit/s en HDMI 2.0, ou jusqu'à 3,4 Gbit/s en HDMI 1.4), avec un canal supplémentaire pour le signal d'horloge TMDS, qui fonctionne à une fraction de la vitesse du canal de données (un dixième de la vitesse, ou jusqu'à 340 MHz, pour des débits de signalisation jusqu'à 3,4 Gbit/s ; un quarantième de la vitesse, ou jusqu'à 150 MHz, pour des débits de signalisation compris entre 3,4 et 6,0 Gbit/s). HDMI 2.1 double le débit de signalisation des canaux de données à 12 Gbit/s. La structure des données a été modifiée pour utiliser un nouveau format basé sur des paquets avec un signal d'horloge intégré, ce qui permet d'utiliser l'ancien canal d'horloge TMDS comme quatrième canal de données, augmentant ainsi le débit de signalisation sur ce canal à 12 Gbit/s également. Ces modifications augmentent la bande passante globale de 18,0 Gbit/s (3 × 6,0 Gbit/s) à 48,0 Gbit/s (4 × 12,0 Gbit/s), soit une amélioration de la bande passante de 2,66 ×. De plus, les données sont transmises plus efficacement en utilisant un schéma de codage 16b/18b, qui utilise un pourcentage plus élevé de la bande passante pour les données plutôt que pour l'équilibrage CC par rapport au schéma TMDS utilisé par les versions précédentes (88,8 % contre 80 %). Ceci, en combinaison avec la bande passante de 2,66 ×, augmente le débit de données maximal de HDMI 2.1 de 14,4 Gbit/s à 42,6 Gbit /s. En soustrayant la surcharge pour FEC, le débit de données utilisable est d'environ 42,0 Gbit/s, soit environ 2,92 fois le débit de données du HDMI 2.0.

La bande passante de 48 Gbit/s fournie par HDMI 2.1 est suffisante pour une résolution 8K à environ 50 Hz, avec 8 bpc RVB ou Y′C _B C _R 4:4:4. Pour obtenir des formats encore plus élevés, HDMI 2.1 peut utiliser la compression de flux d'affichage (DSC) avec un taux de compression allant jusqu'à 3∶1. En utilisant DSC, des formats allant jusqu'à 8K ( 7680 × 4320 ) 120 Hz ou 10K ( 10240 × 4320 ) 100 Hz à 8 bpc RVB/4:4:4 sont possibles. L'utilisation de Y′C _B C _R avec un sous-échantillonnage de chrominance 4:2:2 ou 4:2:0 en combinaison avec DSC peut permettre des formats encore plus élevés.

La norme HDMI 2.1a est sortie le 15 février 2022 et a ajouté la prise en charge du mappage de tons basé sur la source (SBTM).

HDMI 2.1b est sorti le 10 août 2023.
